کراکینگ کاتالیستی چیست؟
مقدمه
کراکینگ کاتالیستی یکی از مهمترین فرآیندهای تبدیل در پالایشگاههای نفت است که با استفاده از کاتالیست و حرارت، هیدروکربنهای سنگین را به ترکیبات سبکتر و باارزشتر تبدیل میکند. این فرآیند نقش بسیار مهمی در افزایش تولید بنزین، گازهای سبک و خوراکهای پتروشیمی دارد.
در میان فناوریهای مختلف کراکینگ، کراکینگ کاتالیستی سیال یا FCC (Fluid Catalytic Cracking) یکی از رایجترین روشهای مورد استفاده در پالایشگاهها محسوب میشود. در این فرآیند، کاتالیست بهصورت ذرات بسیار ریز در جریان هیدروکربنها حرکت کرده و مانند یک سیال رفتار میکند.
کراکینگ کاتالیستی چیست؟
کراکینگ کاتالیستی فرآیندی است که طی آن مولکولهای بزرگ و سنگین هیدروکربنی با کمک یک کاتالیست اسیدی به مولکولهای کوچکتر شکسته میشوند.
خوراک این واحد معمولاً شامل برشهای سنگین پالایشگاهی مانند گازوئیل خلأ (VGO)، گازوئیل سنگین و در برخی واحدها خوراکهای سنگینتر است. محصولات حاصل میتوانند شامل بنزین، گازهای سبک، پروپیلن، بوتیلن، گازوئیل سبک و سایر ترکیبات با ارزش باشند.
تفاوت اصلی کراکینگ کاتالیستی با کراکینگ حرارتی این است که در کراکینگ کاتالیستی، واکنشها با حضور کاتالیست انجام میشوند و بنابراین میتوان با شرایط عملیاتی مناسب، سرعت و انتخابپذیری واکنشها را کنترل کرد.
هدف از کراکینگ کاتالیستی در پالایشگاه
هدف اصلی این فرآیند تبدیل برشهای سنگین و کمارزشتر نفتی به محصولات سبکتر و اقتصادیتر است.
مهمترین اهداف کراکینگ کاتالیستی عبارتاند از:
- افزایش تولید بنزین
- تولید هیدروکربنهای سبک
- تولید پروپیلن و سایر الفینهای سبک
- افزایش ارزش اقتصادی برشهای سنگین
- تبدیل گازوئیلهای سنگین به محصولات با ارزشتر
- تأمین بخشی از خوراک واحدهای پتروشیمی
- بهبود انعطافپذیری پالایشگاه در تولید محصولات مورد نیاز بازار
FCC از مهمترین فناوریهای تبدیل در پالایشگاههاست و علاوه بر بنزین، نقش مهمی در تولید پروپیلن و سایر خوراکهای پتروشیمی دارد.

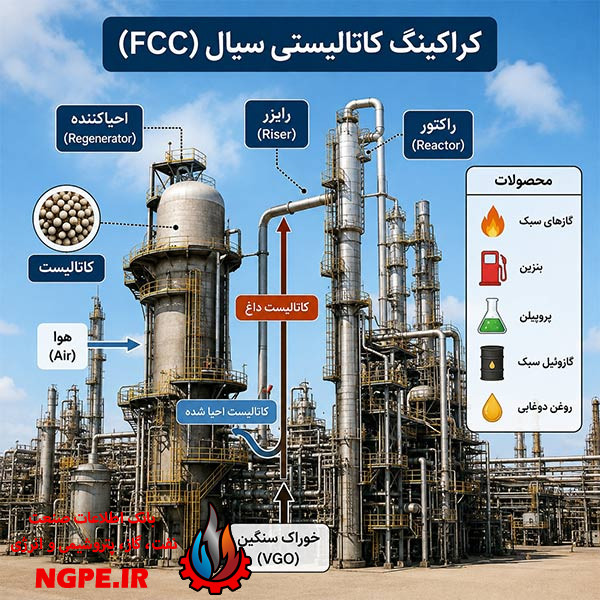

فرآیند کراکینگ کاتالیستی چگونه انجام میشود؟
فرآیند FCC را میتوان به چند مرحله اصلی تقسیم کرد:
1. ورود خوراک به راکتور
خوراک سنگین پالایشگاهی پس از آمادهسازی وارد ناحیه واکنش میشود. خوراک با کاتالیست داغ و احیاشده تماس پیدا میکند.
2. انجام واکنشهای کراکینگ
در اثر تماس سریع خوراک با کاتالیست داغ، مولکولهای هیدروکربنی سنگین شکسته شده و ترکیبات سبکتر تولید میشوند.
واکنشهای مختلفی مانند کراکینگ، ایزومریزاسیون، انتقال هیدروژن و تشکیل کک در این بخش رخ میدهند.
3. جداسازی کاتالیست از محصولات
پس از واکنش، کاتالیست به دلیل تشکیل کک روی سطح خود، فعالیت آن کاهش پیدا میکند. کاتالیست و محصولات هیدروکربنی از یکدیگر جدا شده و کاتالیست برای احیا به بخش Regenerator منتقل میشود.
4. احیای کاتالیست
در بخش احیا، کک تشکیلشده روی کاتالیست در حضور هوا میسوزد. این فرآیند ضمن پاکسازی کاتالیست، حرارت مورد نیاز برای ادامه فرآیند را نیز تأمین میکند.
5. بازگشت کاتالیست به راکتور
کاتالیست احیاشده و داغ مجدداً به راکتور بازمیگردد و چرخه کراکینگ ادامه پیدا میکند. بنابراین کاتالیست در یک چرخه پیوسته بین راکتور و احیاکننده گردش دارد.

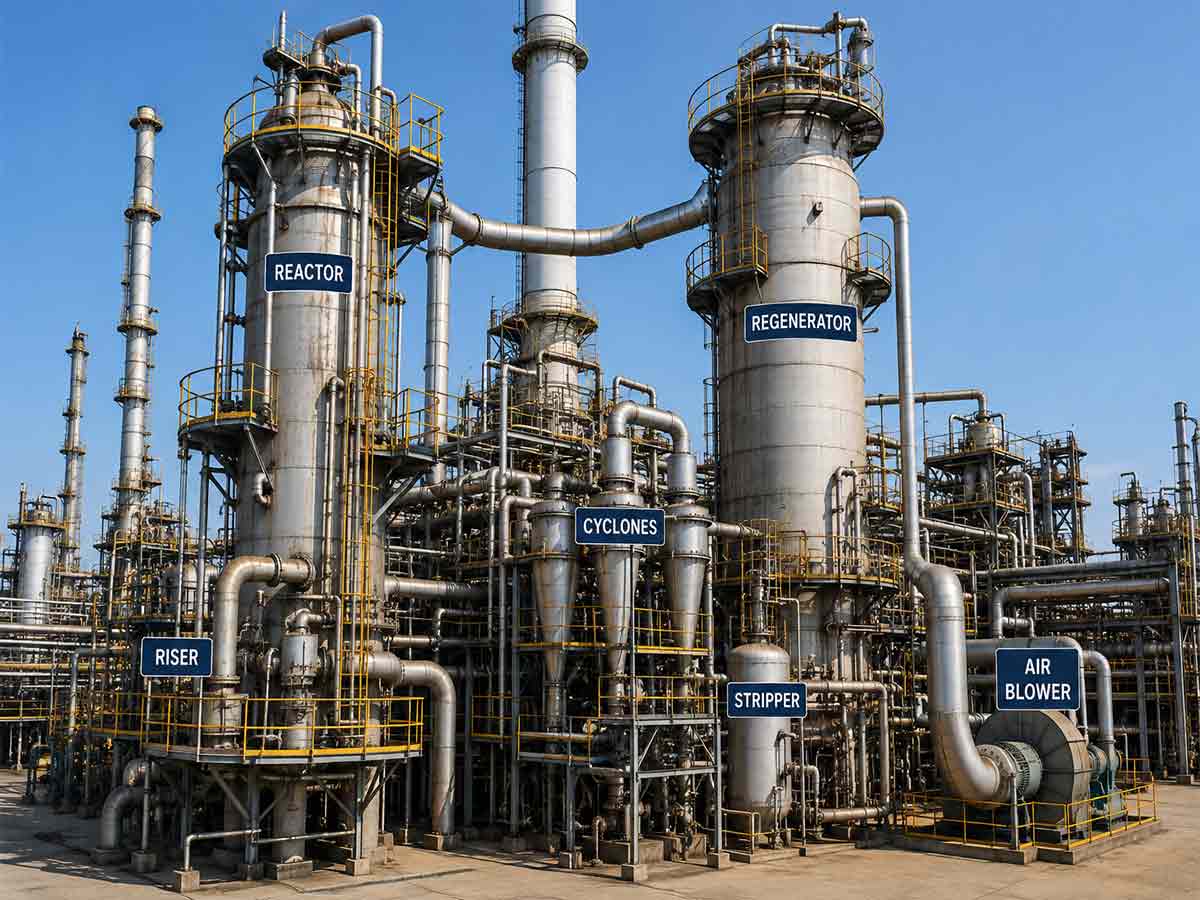

اجزای اصلی واحد FCC
یک واحد کراکینگ کاتالیستی سیال معمولاً از بخشهای اصلی زیر تشکیل میشود:
راکتور (Reactor)
محل تماس خوراک هیدروکربنی با کاتالیست داغ و انجام واکنشهای کراکینگ است.
احیاکننده (Regenerator)
در این بخش کک موجود روی کاتالیست با استفاده از هوا سوزانده میشود تا فعالیت کاتالیست بازیابی شود.
رایزر (Riser)
در بسیاری از واحدهای FCC، واکنش اصلی در رایزر انجام میشود. کاتالیست داغ و خوراک هیدروکربنی در این بخش با یکدیگر تماس پیدا میکنند.
سیکلونها (Cyclones)
برای جداسازی ذرات کاتالیست از جریان محصولات هیدروکربنی استفاده میشوند.
استریپر (Stripper)
بخشی است که برای جدا کردن هیدروکربنهای باقیمانده از کاتالیست، معمولاً با استفاده از بخار، به کار میرود.
برج تفکیک یا Fractionator
محصولات خروجی از راکتور پس از ورود به بخش جداسازی، بر اساس محدوده جوش از یکدیگر تفکیک میشوند. محصولات نهایی میتوانند شامل گازهای سبک، بنزین، گازوئیل سبک، روغن دوغابی و سایر برشها باشند.
کاتالیست مورد استفاده در کراکینگ کاتالیستی
کاتالیست یکی از مهمترین بخشهای فرآیند FCC است. کاتالیستهای مدرن FCC عمدتاً بر پایه زئولیتها هستند.
یکی از مهمترین اجزای فعال این کاتالیستها، زئولیت Y و انواع اصلاحشده آن مانند USY (Ultra-Stable Y) است. همچنین در برخی فرمولاسیونها از زئولیت ZSM-5 برای افزایش تولید الفینهای سبک استفاده میشود.
کاتالیست FCC معمولاً تنها از زئولیت تشکیل نشده و میتواند شامل موادی مانند:
- زئولیت
- ماتریس
- خاک رس
- بایندر
- افزودنیهای عملکردی
باشد. زئولیت بخش مهمی از فعالیت کاتالیستی را تأمین میکند و سایر اجزا به ویژگیهای فیزیکی، استحکام و عملکرد کاتالیست کمک میکنند.
چرا کاتالیست در فرآیند FCC غیرفعال میشود؟
یکی از مشکلات مهم در کراکینگ کاتالیستی، کاهش فعالیت کاتالیست است. مهمترین عوامل غیرفعال شدن کاتالیست عبارتاند از:
تشکیل کک
در طول واکنش، مقداری کک روی سطح کاتالیست تشکیل میشود. این کک میتواند سایتهای فعال کاتالیست را مسدود کند و فعالیت آن را کاهش دهد.
وجود فلزات سنگین
فلزاتی مانند نیکل، وانادیم و آهن موجود در خوراکهای نفتی میتوانند روی کاتالیست تجمع پیدا کرده و باعث کاهش عملکرد آن شوند.
شرایط شدید حرارتی و بخار
کاتالیست FCC در معرض دماهای بالا و شرایط هیدروترمال قرار دارد و در صورت انتخاب یا طراحی نامناسب، ساختار زئولیت میتواند آسیب ببیند.
محصولات کراکینگ کاتالیستی
بسته به نوع خوراک، نوع کاتالیست و شرایط عملیاتی، محصولات واحد FCC میتوانند متفاوت باشند.
مهمترین محصولات عبارتاند از:
بنزین FCC
یکی از مهمترین محصولات واحد FCC است و معمولاً سهم قابل توجهی از ارزش اقتصادی فرآیند را تشکیل میدهد.
پروپیلن
پروپیلن یکی از محصولات مهم FCC است که میتواند بهعنوان خوراک در واحدهای پتروشیمی مورد استفاده قرار گیرد.
بوتیلنها
بوتیلنها نیز از محصولات با ارزش واحد FCC هستند و در تولید برخی مواد پتروشیمی و سوختی کاربرد دارند.
گازهای سبک
گازهایی مانند متان، اتان، پروپان و سایر ترکیبات سبک نیز در فرآیند تولید میشوند.
گازوئیل سبک
بخشی از محصولات در محدوده گازوئیل سبک قرار میگیرد و پس از فرآوریهای لازم میتواند در ترکیب سوخت مورد استفاده قرار گیرد.
روغن دوغابی یا Slurry Oil
این جریان از محصولات سنگینتر واحد است و بسته به مشخصات آن میتواند کاربردهای مختلفی داشته باشد.
شرایط عملیاتی کراکینگ کاتالیستی
شرایط دقیق عملیاتی هر واحد به طراحی، نوع خوراک، نوع کاتالیست و هدف تولید بستگی دارد. با این حال، FCC معمولاً در محدوده دمایی حدود 485 تا 540 درجه سانتیگراد در ناحیه واکنش کار میکند و کاتالیست در دمای بالاتری در بخش احیا قرار دارد.
پارامترهای مهم عملیاتی شامل موارد زیر هستند:
- دمای راکتور
- دمای کاتالیست
- نسبت کاتالیست به خوراک
- زمان تماس
- نوع و کیفیت خوراک
- میزان کک تولیدی
- میزان گردش کاتالیست
- شرایط احیای کاتالیست
کنترل صحیح این پارامترها تأثیر مستقیمی بر بازده و توزیع محصولات دارد.
مزایای کراکینگ کاتالیستی
کراکینگ کاتالیستی به دلیل توانایی تبدیل خوراکهای سنگین به محصولات با ارزش، مزایای متعددی دارد.
مهمترین مزایای آن عبارتاند از:
- افزایش تولید بنزین
- تولید الفینهای سبک با ارزش
- افزایش ارزش اقتصادی خوراکهای سنگین
- امکان تنظیم توزیع محصولات با انتخاب کاتالیست و شرایط عملیاتی
- گردش و احیای مداوم کاتالیست
- قابلیت استفاده از خوراکهای متنوع پالایشگاهی
- نقش مهم در تأمین خوراک صنایع پتروشیمی
تفاوت کراکینگ کاتالیستی و کراکینگ حرارتی
هر دو فرآیند برای شکستن مولکولهای هیدروکربنی سنگین استفاده میشوند، اما مکانیزم و شرایط عملکرد آنها متفاوت است.
در کراکینگ حرارتی، شکستن مولکولها عمدتاً تحت تأثیر دما انجام میشود؛ در حالی که در کراکینگ کاتالیستی، کاتالیست نقش مهمی در سرعت و انتخابپذیری واکنشها دارد.
در فرآیند FCC، کاتالیست علاوه بر کمک به انجام واکنشهای کراکینگ، امکان تولید محصولات مشخصتری مانند بنزین و الفینهای سبک را فراهم میکند.
تفاوت کراکینگ کاتالیستی و هیدروکراکینگ
کراکینگ کاتالیستی و هیدروکراکینگ هر دو برای تبدیل خوراکهای سنگین به محصولات سبکتر به کار میروند، اما تفاوت مهمی میان آنها وجود دارد.
در FCC، فرآیند با استفاده از کاتالیست و بدون نیاز به هیدروژن بهعنوان واکنشدهنده اصلی انجام میشود. در مقابل، هیدروکراکینگ در حضور هیدروژن و کاتالیستهای مناسب انجام شده و علاوه بر شکستن مولکولها، واکنشهای هیدروژناسیون نیز در آن اهمیت دارند.
بنابراین انتخاب بین FCC و هیدروکراکینگ به نوع خوراک، محصولات مورد نظر، محدودیتهای پالایشگاه و شرایط اقتصادی بستگی دارد.
اهمیت کراکینگ کاتالیستی در صنعت نفت و پتروشیمی
با توجه به افزایش تقاضا برای سوختهای سبکتر و مواد اولیه پتروشیمی، کراکینگ کاتالیستی همچنان یکی از فرآیندهای کلیدی در پالایشگاهها محسوب میشود.
واحد FCC علاوه بر تولید بنزین، میتواند منبع مهمی برای تولید پروپیلن و سایر الفینهای سبک باشد. توسعه کاتالیستهای جدید نیز با هدف افزایش تولید الفینها، بهبود انتخابپذیری و افزایش پایداری کاتالیست ادامه دارد.
جمعبندی
کراکینگ کاتالیستی یکی از مهمترین فرآیندهای تبدیل در صنعت پالایش نفت است که با استفاده از کاتالیست، خوراکهای هیدروکربنی سنگین را به محصولات سبکتر و باارزشتر تبدیل میکند.
کراکینگ کاتالیستی سیال یا FCC رایجترین شکل این فناوری است و از بخشهایی مانند راکتور، رایزر، استریپر، سیکلون، احیاکننده و سیستم جداسازی محصولات تشکیل میشود.
کاتالیستهای مبتنی بر زئولیت، بهویژه زئولیتهای خانواده Y و افزودنیهایی مانند ZSM-5، نقش مهمی در عملکرد این واحد دارند. در نهایت، کنترل دقیق شرایط عملیاتی و مدیریت کاتالیست برای دستیابی به بازده مناسب، کیفیت مطلوب محصولات و عملکرد پایدار واحد ضروری است.
