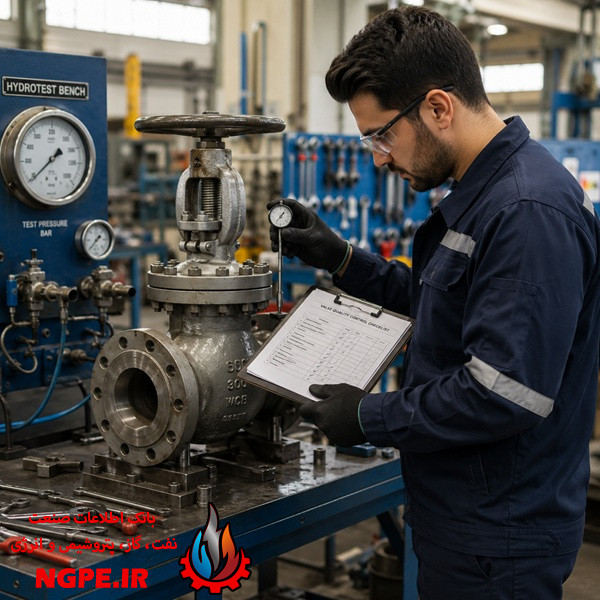

کنترل کیفیت تعمیرات شیرآلات در Valve Shop
کنترل کیفیت تعمیرات شیرآلات یکی از مهمترین مراحل در Valve Shop است. یک شیر صنعتی پس از تعمیر باید عملکردی مطمئن و ایمن داشته باشد. کوچکترین خطا در تعمیر میتواند باعث نشتی، افت فشار یا توقف فرایند شود.
به همین دلیل، کنترل کیفیت باید از زمان ورود شیر به کارگاه آغاز شود. این فرایند تا تست نهایی و تحویل شیر ادامه دارد.
کنترل کیفیت در Valve Shop چیست؟
کنترل کیفیت در Valve Shop مجموعهای از بازرسیها و آزمونها است. هدف این کنترلها، اطمینان از صحت تعمیر و عملکرد مناسب شیر است.
در این فرایند موارد مختلفی بررسی میشوند. وضعیت بدنه، قطعات داخلی، سطوح آببندی، ابعاد قطعات و عملکرد شیر از جمله این موارد هستند.
همچنین نتایج بازرسی و تستها باید ثبت و مستندسازی شوند.
مراحل کنترل کیفیت تعمیرات شیرآلات
کنترل کیفیت تعمیرات معمولاً در چند مرحله انجام میشود.
۱. بازرسی اولیه شیر
اولین مرحله، بررسی وضعیت شیر هنگام ورود به Valve Shop است.
در این مرحله اطلاعاتی مانند موارد زیر ثبت میشود:
- نوع شیر
- سایز و کلاس فشاری
- جنس بدنه
- شماره شناسایی شیر
- وضعیت ظاهری
- محل استفاده
- نوع سیال
- گزارش خرابی
- سابقه تعمیرات
ظاهر شیر نیز باید بررسی شود. وجود خوردگی، ترک، ضربه، تغییر شکل یا آسیب در اتصالات باید ثبت شود.
این اطلاعات مبنای مراحل بعدی تعمیر قرار میگیرد.
۲. بررسی مدارک و مشخصات فنی
پس از بازرسی اولیه، مشخصات شیر با مدارک فنی مقایسه میشود.
پلاک شیر، نقشه، مشخصات سازنده و سوابق تعمیر باید بررسی شوند.
این کار از استفاده قطعات اشتباه جلوگیری میکند.
در شیرهای حساس، مشخصات متریال قطعات نیز اهمیت زیادی دارد.
۳. کنترل کیفیت هنگام دمونتاژ
دمونتاژ شیر باید با دقت انجام شود. قطعات خارج شده باید شناسایی و بررسی شوند.
در این مرحله مواردی مانند موارد زیر کنترل میشوند:
- وضعیت Stem
- وضعیت Seat
- وضعیت Disc یا Ball
- وضعیت Body
- وضعیت Bonnet
- وضعیت Packing
- وضعیت Gasket
- وضعیت پیچ و مهرهها
قطعات آسیبدیده باید مشخص شوند.
در صورت نیاز، ابعاد قطعات نیز اندازهگیری میشود.
۴. بازرسی قطعات پس از دمونتاژ
پس از باز کردن شیر، قطعات باید بهصورت جداگانه بررسی شوند.
وجود خوردگی، سایش، ترک، حفره و تغییر شکل از موارد مهم بازرسی هستند.
سطوح آببندی نیز باید با دقت بررسی شوند. آسیب در این قسمت میتواند باعث نشتی شیر شود.
در صورت مشاهده ترک یا عیب مشکوک، انجام آزمونهای غیرمخرب میتواند ضروری باشد.
کنترل کیفیت ماشینکاری قطعات
برخی قطعات شیر پس از تعمیر نیاز به ماشینکاری دارند.
برای مثال، سیت شیر ممکن است نیاز به اصلاح یا ماشینکاری داشته باشد.
در این مرحله ابعاد قطعه باید طبق مشخصات فنی کنترل شود.
سطح ماشینکاری نیز باید از نظر کیفیت و یکنواختی بررسی شود.
استفاده از ابزار اندازهگیری مناسب در این مرحله اهمیت زیادی دارد.
کنترل کیفیت سیت و سطوح آببندی
یکی از مهمترین بخشهای تعمیر شیر، کنترل سطوح آببندی است.
سطح سیت باید از نظر آسیب، خوردگی و کیفیت ماشینکاری بررسی شود.
همچنین موقعیت و ابعاد سیت باید با مشخصات فنی مطابقت داشته باشد.
در شیرهای مختلف، روش کنترل سیت متفاوت است. بنابراین نوع شیر و طراحی آن باید در نظر گرفته شود.
کنترل کیفیت Stem
Stem یکی از قطعات مهم در عملکرد شیر است.
این قطعه باید از نظر موارد زیر بررسی شود:
- تابداشتگی
- خوردگی
- سایش
- آسیب رزوه
- خط و خش
- ابعاد و تلرانس
Stem معیوب میتواند باعث عملکرد نامناسب شیر شود.
بنابراین قبل از مونتاژ، وضعیت آن باید بهطور کامل کنترل شود.
کنترل کیفیت قطعات تعویضی
اگر قطعهای در فرایند تعمیر تعویض شود، قطعه جدید باید با مشخصات فنی شیر مطابقت داشته باشد.
جنس، ابعاد، نوع اتصال و مشخصات قطعه باید بررسی شوند.
استفاده از قطعات نامناسب میتواند عمر شیر را کاهش دهد و باعث خرابی مجدد شود.
کنترل کیفیت مونتاژ شیر
پس از اتمام تعمیر، مرحله مونتاژ آغاز میشود.
مونتاژ باید طبق دستورالعمل تعمیر انجام شود.
در این مرحله موارد زیر اهمیت زیادی دارند:
- نصب صحیح قطعات
- جهت صحیح قطعات
- استفاده صحیح از Gasket
- نصب صحیح Packing
- کنترل اتصالات
- سفتکردن پیچها با روش مناسب
- روانکاری در نقاط مورد نیاز
در شیرهای حساس، گشتاور سفتکردن پیچها نیز باید طبق مشخصات فنی کنترل شود.
تست فشار شیر پس از تعمیر
یکی از مهمترین مراحل کنترل کیفیت، تست فشار است.
هدف از این تست، بررسی مقاومت شیر و کنترل نشتی است.
نوع و شرایط تست به نوع شیر و الزامات فنی آن بستگی دارد.
در طول تست باید موارد زیر کنترل شوند:
- فشار تست
- مدت زمان تست
- نشتی خارجی
- نشتی داخلی
- وضعیت بدنه
- عملکرد شیر
نتایج تست باید ثبت شوند.
تست نشتی شیر
تست نشتی برای اطمینان از عملکرد صحیح سطوح آببندی انجام میشود.
در این تست، شیر در شرایط مشخص قرار میگیرد. سپس میزان نشتی بررسی میشود.
میزان مجاز نشتی باید بر اساس استاندارد، مشخصات پروژه یا دستورالعمل مربوط به شیر تعیین شود.
تست نشتی برای شیرهای کنترلی و قطع و وصل اهمیت ویژهای دارد.
تست عملکرد شیر
پس از انجام تستهای لازم، عملکرد شیر بررسی میشود.
شیر باید بدون گیرکردن و با حرکت مناسب باز و بسته شود.
در شیرهای دارای Actuator، عملکرد اکچویتور نیز باید کنترل شود.
همچنین وضعیت باز و بسته بودن شیر باید با نشانگر آن مطابقت داشته باشد.
بازرسی نهایی
پس از پایان تعمیرات، یک بازرسی نهایی انجام میشود.
در این مرحله ظاهر شیر، وضعیت اتصالات و عملکرد کلی آن بررسی میشود.
همچنین باید اطمینان حاصل شود که تمام مراحل تعمیر طبق دستورالعمل انجام شدهاند.
در صورت تأیید نهایی، شیر برای تحویل آماده میشود.
مستندسازی کنترل کیفیت
مستندسازی یکی از بخشهای مهم کنترل کیفیت در Valve Shop است.
سوابق تعمیر باید بهگونهای ثبت شوند که امکان پیگیری وضعیت شیر وجود داشته باشد.
این مدارک میتوانند شامل موارد زیر باشند:
- گزارش بازرسی اولیه
- گزارش دمونتاژ
- گزارش تعمیرات
- گزارش اندازهگیریها
- گزارش تعویض قطعات
- گزارش آزمونهای غیرمخرب
- گزارش تست فشار
- گزارش تست نشتی
- گزارش تست عملکرد
- گزارش بازرسی نهایی
وجود این مدارک، سابقه تعمیرات شیر را مشخص میکند.
تجهیزات مورد نیاز برای کنترل کیفیت
برای اجرای صحیح کنترل کیفیت در Valve Shop، تجهیزات مناسب مورد نیاز است.
برخی از تجهیزات مهم عبارتاند از:
- تجهیزات تست فشار
- تجهیزات تست نشتی
- کولیس
- میکرومتر
- ساعت اندازهگیری
- تجهیزات بازرسی سطح
- تجهیزات آزمونهای غیرمخرب
- تجهیزات اندازهگیری گشتاور
- تجهیزات کنترل عملکرد شیر
- ابزارهای کنترل ابعادی
انتخاب تجهیزات باید بر اساس نوع شیر و ظرفیت کارگاه انجام شود.
نقش نیروی متخصص در کنترل کیفیت
تجهیزات مناسب بهتنهایی نمیتوانند کیفیت تعمیرات را تضمین کنند.
نیروی متخصص باید بتواند نتایج بازرسی و تست را بهدرستی تفسیر کند.
تجربه در شناخت عیوب شیر نیز اهمیت زیادی دارد.
به همین دلیل، آموزش نیروهای تعمیرات و کنترل کیفیت یکی از عوامل مهم در عملکرد موفق Valve Shop است.
چرا کنترل کیفیت تعمیرات شیرآلات اهمیت دارد؟
شیرآلات در بسیاری از واحدهای نفت، گاز و پتروشیمی نقش مهمی دارند.
خرابی یک شیر میتواند باعث نشتی، توقف تولید یا ایجاد شرایط ناایمن شود.
کنترل کیفیت مناسب، احتمال بروز این مشکلات را کاهش میدهد.
همچنین تعمیر اصولی باعث افزایش عمر مفید شیر و کاهش هزینههای تعمیرات مجدد میشود.
جمعبندی
کنترل کیفیت تعمیرات شیرآلات در Valve Shop یک فرایند چندمرحلهای است.
این فرایند از بازرسی اولیه شروع میشود و تا تست نهایی ادامه پیدا میکند.
بازرسی قطعات، کنترل ماشینکاری، بررسی سطوح آببندی، کنترل مونتاژ و تست فشار از مراحل مهم آن هستند.
ثبت نتایج تمام این مراحل نیز اهمیت زیادی دارد.
یک سیستم کنترل کیفیت مناسب میتواند عملکرد شیر پس از تعمیر را تضمین کند. به همین دلیل، کنترل کیفیت باید بخش جداییناپذیر فرایند تعمیرات شیرآلات صنعتی باشد.
