مراحل استخراج نفت از چاه تا پالایشگاه
مقدمه
نفت خام یکی از مهمترین منابع انرژی و مواد اولیه در جهان است. اما نفتی که در اعماق زمین و داخل مخازن هیدروکربنی قرار دارد، بهصورت مستقیم قابل استفاده نیست و برای تبدیل شدن به سوخت و مواد باارزش، باید مراحل مختلفی را پشت سر بگذارد.
فرآیند رسیدن نفت از مخزن زیرزمینی به پالایشگاه شامل مجموعهای از عملیات مهندسی و صنعتی است که از مطالعه مخزن و حفاری چاه آغاز شده و پس از استخراج، جداسازی آب و گاز، فرآورش اولیه، ذخیرهسازی و انتقال، به پالایشگاه میرسد.
در این مقاله مراحل اصلی استخراج و انتقال نفت از چاه تا پالایشگاه را بررسی میکنیم.
مسیر نفت از چاه تا پالایشگاه چگونه است؟
بهصورت کلی، مسیر نفت را میتوان در مراحل زیر خلاصه کرد:

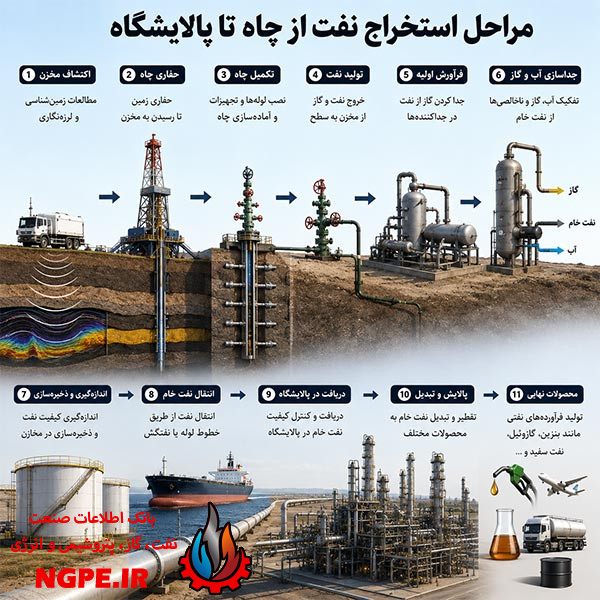

اکتشاف مخزن → حفاری چاه → تکمیل چاه → تولید نفت → جمعآوری سیالات → فرآورش اولیه → جداسازی آب و گاز → اندازهگیری و ذخیرهسازی → انتقال → دریافت در پالایشگاه
هر یک از این مراحل تجهیزات، فناوری و الزامات عملیاتی خاص خود را دارد.
1. اکتشاف و شناسایی مخزن نفت
قبل از حفر چاه تولیدی، باید احتمال وجود نفت و گاز در یک منطقه بررسی شود. در این مرحله متخصصان زمینشناسی و مهندسی مخزن با استفاده از اطلاعات زمینشناسی و روشهای ژئوفیزیکی، ساختارهای زیرزمینی را بررسی میکنند.
یکی از مهمترین روشهای اکتشاف، مطالعات لرزهنگاری (Seismic Surveys) است. در این روش، امواج لرزهای به داخل زمین ارسال شده و بازتاب آنها برای ایجاد تصویری از ساختارهای زیرسطحی مورد استفاده قرار میگیرد.
هدف این مرحله، شناسایی ساختارهایی است که احتمال وجود مخزن هیدروکربنی در آنها وجود دارد.
2. حفاری چاه نفت
پس از شناسایی یک ساختار مناسب، عملیات حفاری آغاز میشود.
دکل حفاری با استفاده از تجهیزات مخصوص، زمین را تا عمق مورد نظر حفاری میکند. عمق چاه بسته به موقعیت و عمق مخزن میتواند از چند صد متر تا چندین کیلومتر باشد.
در حین حفاری، عملیات مختلفی مانند موارد زیر انجام میشود:
- حفاری سازند
- گردش سیال حفاری
- کنترل فشار چاه
- نمونهبرداری از سازند
- نصب لوله جداری
- سیمانکاری چاه
- ارزیابی سازند
سیال حفاری چه نقشی دارد؟
سیال حفاری یا Mud در عملیات حفاری وظایف مختلفی بر عهده دارد. از جمله:
- خنک کردن و روانکاری مته
- انتقال خردههای سنگ به سطح
- کنترل فشار سازند
- کمک به پایداری دیواره چاه
3. تکمیل چاه نفت
پس از رسیدن حفاری به مخزن، چاه باید برای تولید آماده شود. این مرحله را تکمیل چاه (Well Completion) مینامند.
در تکمیل چاه تجهیزاتی مانند لوله تولید، تجهیزات کنترل جریان و سایر اجزای مورد نیاز نصب میشوند.
در برخی چاهها برای ایجاد ارتباط مناسب میان مخزن و چاه، عملیات مشبککاری (Perforation) انجام میشود. این عملیات در قسمتهای مشخصی از لوله جداری، مسیرهایی برای ورود سیالات مخزن به داخل چاه ایجاد میشود.
4. ورود نفت و گاز از مخزن به چاه
پس از تکمیل چاه، سیالات موجود در مخزن میتوانند وارد چاه شوند.
سیال تولیدی معمولاً فقط نفت خام نیست، بلکه ممکن است شامل ترکیبی از:
- نفت خام
- گاز طبیعی
- آب سازند
- نمکها
- رسوبات
- مقدار کمی مواد جامد
باشد.
بنابراین سیال خروجی از چاه برای ارسال مستقیم به پالایشگاه مناسب نیست و ابتدا باید تحت فرآورش اولیه قرار گیرد.
5. تولید نفت با فشار طبیعی مخزن
در برخی مخازن، فشار طبیعی مخزن برای رساندن سیالات به سطح کافی است. این روش را میتوان در گروه تولید اولیه (Primary Recovery) قرار داد.
با کاهش فشار مخزن، میزان تولید طبیعی نیز کاهش پیدا میکند. در این شرایط ممکن است برای حفظ یا افزایش تولید از روشهای مصنوعی استفاده شود.
6. استفاده از روشهای فرازآوری مصنوعی
اگر فشار مخزن برای تولید نفت کافی نباشد، از تجهیزات و روشهای فرازآوری مصنوعی (Artificial Lift) استفاده میشود.
یکی از روشهای شناختهشده، استفاده از پمپهای درونچاهی است. همچنین روشهایی مانند Gas Lift نیز در برخی چاهها کاربرد دارند.
هدف اصلی این روشها کمک به انتقال سیال از داخل چاه به سطح زمین است.

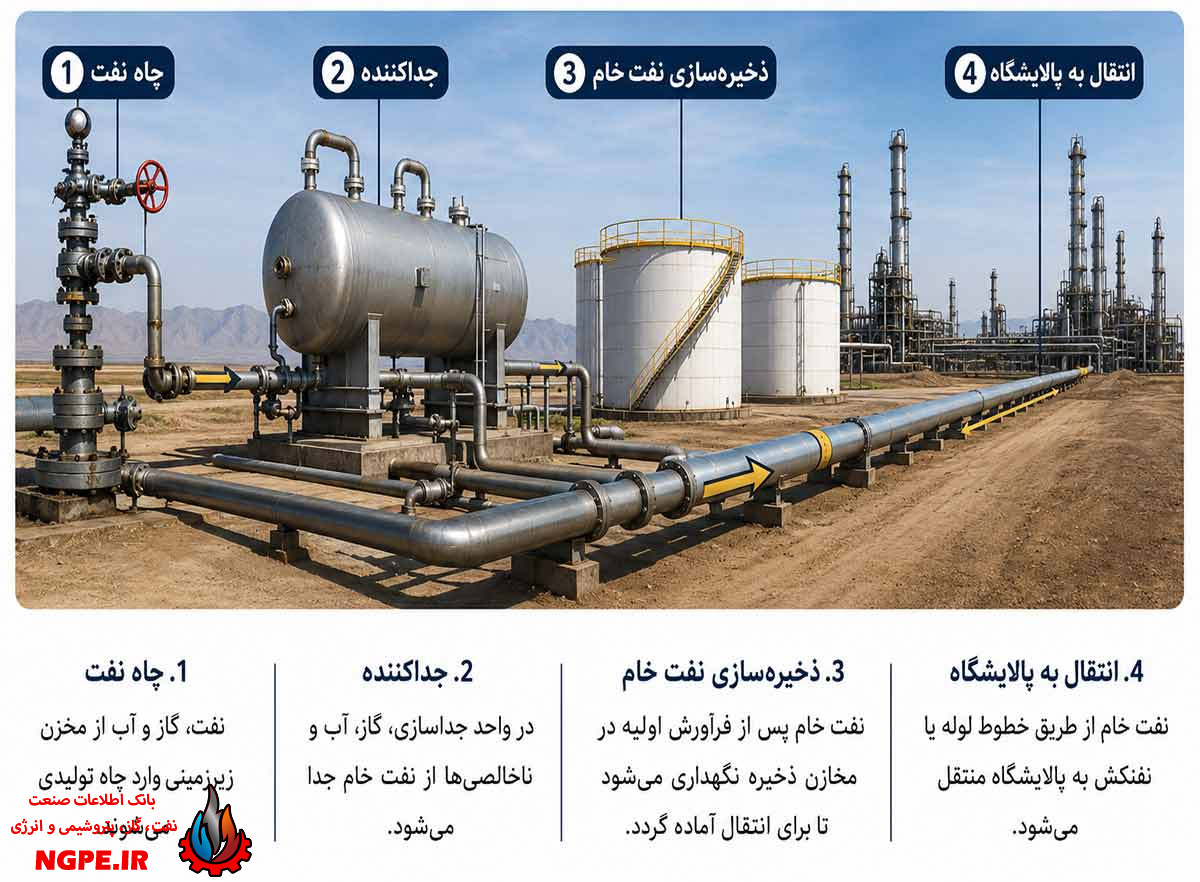

7. جمعآوری نفت تولیدی در سطح زمین
پس از رسیدن سیال تولیدی به سطح، نفت از طریق خطوط لوله و تجهیزات جمعآوری به واحدهای فرآورش منتقل میشود.
چندین چاه میتوانند به یک مجموعه جمعآوری مشترک متصل شوند. این شبکه وظیفه دارد سیالات تولیدی را از چاهها به واحد بهرهبرداری یا مرکز فرآورش منتقل کند.
8. فرآورش اولیه نفت خام
نفت خارجشده از چاه حاوی آب، گاز و ناخالصیهای مختلف است. بنابراین در تأسیسات سطحالارضی، فرآورش اولیه انجام میشود.
یکی از مهمترین تجهیزات در این مرحله جداکننده یا Separator است.
جداکنندهها برای تفکیک فازهای مختلف سیال تولیدی به کار میروند.
بهطور معمول میتوان جریان خروجی را به سه بخش اصلی تقسیم کرد:
- نفت
- گاز
- آب
البته نوع و تعداد تجهیزات به مشخصات سیال و طراحی تأسیسات بستگی دارد.
9. جداسازی گاز از نفت
گاز همراه نفت باید از جریان نفت جدا شود.
در جداکنندهها، با کاهش مناسب فشار و فراهم کردن شرایط مناسب، گاز از فاز مایع جدا میشود.
گاز جداشده ممکن است پس از فرآورش و فشردهسازی:
- به شبکه گاز ارسال شود
- برای تزریق مجدد به مخزن استفاده شود
- بهعنوان سوخت مصرف شود
- یا برای فرآورش بیشتر به واحدهای گازی منتقل شود.
10. جداسازی آب و نمک
نفت تولیدی معمولاً حاوی مقداری آب و نمکهای محلول است.
وجود آب و نمک میتواند مشکلاتی مانند خوردگی تجهیزات، رسوبگذاری و ایجاد مشکلات عملیاتی در پالایشگاه ایجاد کند.
به همین دلیل، در تأسیسات تولید و پالایش، آب و ناخالصیهای موجود در نفت تا حد مشخصی کاهش داده میشوند.
در برخی تأسیسات از تجهیزات و فرآیندهایی مانند Desalter برای کاهش نمک نفت خام استفاده میشود.
11. اندازهگیری و کنترل کیفیت نفت خام
پس از فرآورش اولیه، مشخصات نفت خام باید اندازهگیری و کنترل شود.
پارامترهایی مانند موارد زیر میتوانند مورد بررسی قرار گیرند:
- چگالی
- API Gravity
- میزان آب و رسوب
- میزان گوگرد
- نمک
- فشار بخار
- گرانروی
- ترکیب هیدروکربنی
این اطلاعات برای تعیین کیفیت نفت، قیمتگذاری، انتقال و انتخاب فرآیند پالایشی اهمیت زیادی دارند.
12. ذخیرهسازی نفت خام
پس از فرآورش، نفت خام ممکن است در مخازن ذخیرهسازی نگهداری شود.
مخازن ذخیره برای ایجاد تعادل بین تولید، انتقال و مصرف مورد استفاده قرار میگیرند.
طراحی مخازن به عواملی مانند نوع نفت، ظرفیت ذخیرهسازی، فشار بخار و شرایط محیطی بستگی دارد.
13. انتقال نفت خام به پالایشگاه
پس از آمادهسازی، نفت خام باید از محل تولید به پالایشگاه منتقل شود.
انتقال نفت میتواند با روشهای مختلف انجام شود، از جمله:
خطوط لوله
خطوط لوله (Pipeline) یکی از مهمترین روشهای انتقال نفت در خشکی هستند. این روش برای انتقال مداوم حجم زیادی از نفت مناسب است.
نفتکشها
برای انتقال نفت بین مناطق و کشورهای مختلف، از نفتکشهای دریایی استفاده میشود.
حملونقل ریلی
در برخی مناطق، حمل نفت از طریق خطوط ریلی نیز انجام میشود.
حمل جادهای
برای حجمهای محدودتر یا مناطقی که به شبکه خطوط لوله دسترسی ندارند، تانکرهای جادهای میتوانند مورد استفاده قرار گیرند.
14. ورود نفت خام به پالایشگاه
پس از رسیدن نفت خام به پالایشگاه، ابتدا مشخصات آن بررسی و خوراک با توجه به ظرفیت و طراحی پالایشگاه آماده میشود.
در پالایشگاه، نفت خام مستقیماً به یک محصول نهایی تبدیل نمیشود؛ بلکه طی مجموعهای از فرآیندهای جداسازی، تبدیل و تصفیه به محصولات مختلف تبدیل میشود.
اولین مرحله اصلی پالایش نفت معمولاً تقطیر اتمسفری یا CDU (Crude Distillation Unit) است.
15. تقطیر نفت خام در پالایشگاه
در واحد تقطیر اتمسفری، نفت خام بر اساس اختلاف نقطه جوش اجزای مختلف آن تفکیک میشود.
برشهای حاصل میتوانند شامل مواردی مانند:
- گازهای سبک
- نفتا
- نفت سفید
- گازوئیل
- برشهای سنگین
باشند.
برشهای سنگینتر نیز ممکن است برای فرآورش بیشتر به واحدهای دیگری مانند واحد تقطیر در خلأ (VDU) ارسال شوند.
16. فرآیندهای تبدیل و تصفیه در پالایشگاه
پس از تقطیر، برخی برشها برای افزایش ارزش اقتصادی و رسیدن به مشخصات مورد نظر وارد واحدهای تبدیلی و تصفیه میشوند.
برخی از این فرآیندها عبارتاند از:
کراکینگ کاتالیستی
در واحد FCC، مولکولهای هیدروکربنی سنگین به ترکیبات سبکتر و باارزشتر تبدیل میشوند.
هیدروکراکینگ
در هیدروکراکینگ، خوراکهای سنگین در حضور هیدروژن و کاتالیست به محصولات سبکتر تبدیل میشوند.
ککسازی
در واحدهای ککسازی، بخشی از خوراکهای بسیار سنگین به محصولات سبکتر، گاز و کک نفتی تبدیل میشوند.
تصفیه هیدروژنی
برای کاهش ترکیبات نامطلوب مانند گوگرد و برخی ناخالصیها از فرآیندهای هیدروتریتینگ استفاده میشود.
17. تبدیل نفت خام به محصولات نهایی
در نهایت، پالایشگاه نفت خام را به مجموعهای از محصولات و خوراکهای مختلف تبدیل میکند.
از مهمترین محصولات پالایشگاه میتوان به موارد زیر اشاره کرد:
- بنزین
- گازوئیل
- سوخت جت
- نفت سفید
- گاز مایع
- نفت کوره
- قیر
- خوراک واحدهای پتروشیمی
نوع و مقدار محصولات تولیدشده به نوع نفت خام و ساختار پالایشگاه بستگی دارد.
تفاوت نفت خام در چاه و نفت خام در پالایشگاه
نفتی که از چاه استخراج میشود با خوراک آمادهشده برای پالایشگاه دقیقاً یکسان نیست.
نفت تولیدی از چاه معمولاً همراه با آب، گاز و ناخالصیهای مختلف است.
در مقابل، نفت خام آماده ارسال به پالایشگاه پس از انجام فرآورشهای اولیه، جداسازی آب و گاز و کنترل مشخصات، برای انتقال و پالایش آماده شده است.
بنابراین بین مرحله استخراج و ورود به پالایشگاه، مجموعهای از عملیات فرآورشی و انتقالی انجام میشود.
چرا فرآیند استخراج و انتقال نفت اهمیت دارد؟
عملیات استخراج تنها به بیرون آوردن نفت از زمین محدود نمیشود. کیفیت عملکرد تمام بخشهای زنجیره تولید، از مخزن تا پالایشگاه، بر میزان تولید، کیفیت خوراک و هزینه نهایی تأثیر دارد.
مدیریت صحیح این زنجیره میتواند باعث:
- افزایش ضریب بازیافت نفت
- کاهش هزینههای عملیاتی
- کاهش خوردگی و مشکلات تجهیزات
- کاهش تلفات نفت
- بهبود کیفیت خوراک پالایشگاه
- افزایش ایمنی عملیات
- کاهش اثرات زیستمحیطی
شود.
جمعبندی
مراحل استخراج نفت از چاه تا پالایشگاه یک زنجیره بههمپیوسته از فعالیتهای مهندسی است. این مسیر از اکتشاف و شناسایی مخزن آغاز میشود و با حفاری و تکمیل چاه ادامه پیدا میکند.
پس از تولید، نفت خام همراه با گاز، آب و ناخالصیهای مختلف وارد تأسیسات سطحی شده و در آنجا تحت فرآورش اولیه قرار میگیرد. سپس نفت پس از کنترل کیفیت و ذخیرهسازی، از طریق خطوط لوله، نفتکش یا سایر روشهای حملونقل به پالایشگاه منتقل میشود.
در پالایشگاه نیز نفت خام ابتدا در واحدهای تقطیر تفکیک شده و سپس با استفاده از فرآیندهای تبدیلی و تصفیه، به محصولاتی مانند بنزین، گازوئیل، سوخت جت، گاز مایع و سایر فرآوردههای نفتی تبدیل میشود.
به همین دلیل، مسیر «از مخزن تا پالایشگاه» یکی از مهمترین زنجیرههای صنعت نفت محسوب میشود و عملکرد صحیح هر مرحله در کیفیت، هزینه و بازده نهایی تأثیر مستقیم دارد.
