ریفرمینگ کاتالیستی چیست؟
ریفرمینگ کاتالیستی (Catalytic Reforming) یکی از فرآیندهای مهم در پالایشگاههای نفت است که با هدف افزایش کیفیت و عدد اکتان بنزین و همچنین تولید هیدروژن انجام میشود. در این فرآیند، هیدروکربنهای موجود در برش نفتا با استفاده از کاتالیست، دما و شرایط عملیاتی کنترلشده به ترکیباتی با ارزش اقتصادی بالاتر تبدیل میشوند.
مهمترین محصول ریفرمینگ کاتالیستی، ریفورمیت (Reformate) است که به دلیل داشتن ترکیبات آروماتیکی و عدد اکتان بالا، یکی از اجزای مهم در تولید بنزین محسوب میشود. هیدروژن تولیدشده نیز میتواند در واحدهای مختلف پالایشگاه، بهخصوص واحدهای هیدروتریتینگ و هیدروکراکینگ، مورد استفاده قرار گیرد.
ریفرمینگ کاتالیستی چیست؟
ریفرمینگ کاتالیستی فرآیندی است که در آن ساختار مولکولی هیدروکربنهای موجود در نفتا تغییر داده میشود تا محصولی با عدد اکتان بالاتر و ویژگیهای مطلوبتر تولید شود.
در این فرآیند، برخی از هیدروکربنهای پارافینی و نفتنی به ترکیبات آروماتیکی تبدیل میشوند. همچنین بخشی از واکنشها منجر به تولید هیدروژن میشوند.
بهطور ساده:

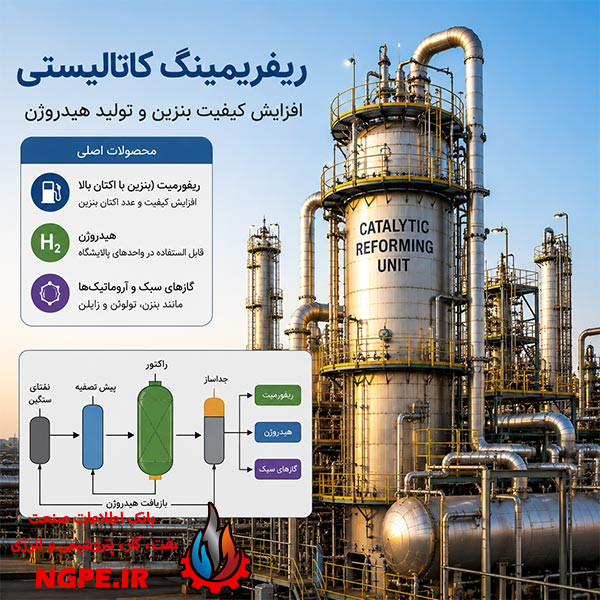

نفتای سبک یا سنگین → پیشتصفیه → ریفرمینگ کاتالیستی → ریفورمیت + هیدروژن
نوع خوراک و طراحی واحد تعیین میکند که چه مقدار از محصولات و ترکیبات مختلف تولید شوند.
هدف از ریفرمینگ کاتالیستی چیست؟
مهمترین اهداف این فرآیند عبارتاند از:
- افزایش عدد اکتان بنزین
- تولید ریفورمیت با کیفیت بالا
- تولید هیدروژن برای مصرف در پالایشگاه
- تبدیل هیدروکربنهای کماکتان به ترکیبات با اکتان بالاتر
- افزایش ارزش اقتصادی برش نفتا
- تولید ترکیبات آروماتیکی مورد استفاده در صنایع پتروشیمی
به همین دلیل، ریفرمینگ کاتالیستی یکی از فرآیندهای کلیدی در بخش تولید بنزین پالایشگاه محسوب میشود.
خوراک واحد ریفرمینگ کاتالیستی چیست؟
خوراک اصلی واحد ریفرمینگ کاتالیستی معمولاً نفتای سنگین (Heavy Naphtha) است.
نفتا میتواند از واحد تقطیر اتمسفریک و سایر فرآیندهای پالایشگاهی به دست آید. پیش از ورود به ریفرمر، خوراک باید بهطور مناسب تصفیه شود.
وجود ترکیبات گوگردی، نیتروژنی و برخی ناخالصیها میتواند باعث مسموم شدن یا کاهش فعالیت کاتالیست شود. به همین دلیل، نفتای ورودی معمولاً ابتدا در واحد هیدروتریتینگ نفتا (Naphtha Hydrotreating) تصفیه میشود.
فرآیند ریفرمینگ کاتالیستی چگونه انجام میشود؟
فرآیند ریفرمینگ کاتالیستی شامل چند مرحله اصلی است.
۱. آمادهسازی و تصفیه خوراک
ابتدا نفتای مناسب بهعنوان خوراک انتخاب شده و ناخالصیهای موجود در آن کاهش داده میشوند.
یکی از مهمترین مراحل، حذف ترکیبات گوگردی است؛ زیرا گوگرد میتواند عملکرد کاتالیست ریفرمینگ را کاهش دهد.
۲. اختلاط خوراک با هیدروژن
خوراک تصفیهشده با گاز هیدروژن مخلوط میشود. هیدروژن به کنترل واکنشها و کاهش تشکیل کک روی کاتالیست کمک میکند.
۳. گرم کردن خوراک
مخلوط نفتا و هیدروژن قبل از ورود به راکتور تا دمای مناسب فرآیند گرم میشود.
۴. ورود به راکتورهای ریفرمینگ
خوراک گرمشده وارد راکتورهای کاتالیستی میشود. در این راکتورها، هیدروکربنها تحت شرایط دمایی مناسب و در حضور کاتالیست، دچار تغییر ساختار میشوند.
۵. انجام واکنشهای اصلی
در طول فرآیند، واکنشهای مختلفی اتفاق میافتد که باعث افزایش عدد اکتان محصول میشوند.
مهمترین واکنشها شامل دهیدروژناسیون، ایزومریزاسیون، دهیدروسیکلیزاسیون و هیدروکراکینگ هستند.
۶. جداسازی محصولات
پس از خروج جریان از راکتورها، محصولات به بخش جداسازی منتقل میشوند. هیدروژن و گازهای سبک از جریان جدا شده و ریفورمیت نیز برای استفاده در مراحل بعدی آماده میشود.
واکنشهای مهم در ریفرمینگ کاتالیستی
دهیدروژناسیون
در این واکنش، ترکیبات نفتنی به ترکیبات آروماتیکی تبدیل میشوند و هیدروژن تولید میشود.
این واکنش یکی از مهمترین منابع تولید هیدروژن در واحد ریفرمینگ کاتالیستی است.
دهیدروسیکلیزاسیون
در این واکنش، برخی ترکیبات پارافینی به ترکیبات حلقوی تبدیل شده و سپس میتوانند به ترکیبات آروماتیکی تبدیل شوند.
این واکنش نقش مهمی در افزایش عدد اکتان محصول دارد.
ایزومریزاسیون
در ایزومریزاسیون، ساختار مولکولی هیدروکربنها تغییر میکند، بدون اینکه تعداد اتمهای کربن آنها تغییر کند.
محصولات حاصل از این واکنش معمولاً دارای ویژگیهای اکتانی بهتری هستند.
هیدروکراکینگ
بخشی از مولکولهای سنگینتر ممکن است دچار شکست شوند و هیدروکربنهای سبکتر تولید کنند. البته هدف اصلی واحد ریفرمینگ کاتالیستی هیدروکراکینگ نیست و این واکنش معمولاً به میزان محدود رخ میدهد.
کاتالیست مورد استفاده در ریفرمینگ کاتالیستی
کاتالیست یکی از مهمترین اجزای این فرآیند است.
کاتالیستهای ریفرمینگ کاتالیستی معمولاً دارای یک فلز فعال مانند پلاتین (Pt) هستند و در بسیاری از کاتالیستهای صنعتی، فلزات دیگری مانند رنیوم نیز برای بهبود عملکرد به کار میروند.
این کاتالیستها معمولاً روی یک پایه مناسب قرار میگیرند و دارای دو نوع عملکرد اصلی هستند:
- عملکرد فلزی
- عملکرد اسیدی
ترکیب این دو عملکرد باعث میشود واکنشهای مختلف ریفرمینگ بهصورت مناسب انجام شوند.
چرا کاتالیست ریفرمینگ مهم است؟
عملکرد کاتالیست تأثیر مستقیمی بر کیفیت ریفورمیت، میزان تولید هیدروژن و طول عمر واحد دارد.
یکی از مشکلات مهم، تشکیل کک روی سطح کاتالیست است. افزایش کک میتواند باعث کاهش فعالیت کاتالیست شود.
به همین دلیل، شرایط عملیاتی مانند دما، فشار، نسبت هیدروژن به هیدروکربن و کیفیت خوراک باید بهصورت دقیق کنترل شوند.
محصولات ریفرمینگ کاتالیستی
مهمترین محصولات این فرآیند عبارتاند از:
ریفورمیت
Reformate محصول اصلی واحد است. این محصول دارای عدد اکتان بالایی است و میتواند بهعنوان یکی از اجزای مهم مخلوط بنزین مورد استفاده قرار گیرد.
هیدروژن
هیدروژن یکی از محصولات بسیار ارزشمند ریفرمینگ کاتالیستی است. این هیدروژن میتواند برای واحدهایی مانند هیدروتریتینگ و هیدروکراکینگ مورد استفاده قرار گیرد.
گازهای سبک
مقداری گاز سبک نیز در فرآیند تولید میشود که شامل ترکیبات هیدروکربنی سبک است.
ترکیبات آروماتیکی
ترکیبات آروماتیکی مانند بنزن، تولوئن و زایلنها نیز میتوانند در ریفورمیت وجود داشته باشند و در صورت جداسازی، برای مصارف پالایشگاهی و پتروشیمی مورد استفاده قرار گیرند.
نقش ریفرمینگ کاتالیستی در تولید بنزین
یکی از مهمترین کاربردهای ریفرمینگ کاتالیستی، افزایش عدد اکتان بنزین است.
برخی از هیدروکربنهای موجود در نفتا دارای عدد اکتان نسبتاً پایین هستند. فرآیند ریفرمینگ با تغییر ساختار مولکولی این ترکیبات، امکان تولید ترکیباتی با ویژگیهای اکتانی بهتر را فراهم میکند.
ریفورمیت تولیدشده سپس میتواند با سایر اجزای استخر بنزین مخلوط شود تا محصول نهایی با مشخصات موردنظر تولید شود.
نقش ریفرمینگ کاتالیستی در تولید هیدروژن
علاوه بر تولید ریفورمیت، یکی از مزایای مهم این فرآیند، تولید هیدروژن است.
هیدروژن تولیدشده میتواند در واحدهای مختلف پالایشگاه استفاده شود؛ برای مثال:
- واحد هیدروتریتینگ
- واحد هیدروکراکینگ
- واحدهای تصفیه هیدروژنی
- فرآیندهای حذف گوگرد و نیتروژن
به همین دلیل، واحد ریفرمینگ کاتالیستی میتواند نقش مهمی در تأمین بخشی از نیاز هیدروژنی پالایشگاه داشته باشد.
انواع واحد ریفرمینگ کاتالیستی
واحدهای ریفرمینگ کاتالیستی را میتوان بر اساس نحوه مدیریت و باززندهسازی کاتالیست به چند گروه تقسیم کرد.
ریفرمینگ نیمهاحیایی
در این نوع فرآیند، کاتالیست پس از مدتی کارکرد از سرویس خارج شده و برای باززندهسازی به بخش مربوطه منتقل میشود.
ریفرمینگ احیای دورهای
در این سیستم، راکتورها بهصورت دورهای برای باززندهسازی کاتالیست از مدار خارج میشوند.
ریفرمینگ با احیای پیوسته کاتالیست
در فرآیندهای CCR یا Continuous Catalyst Regeneration، کاتالیست بهصورت پیوسته از راکتورها خارج شده، باززندهسازی میشود و دوباره به سیستم بازمیگردد.
این فناوری امکان کارکرد پایدارتر و کنترل بهتر فعالیت کاتالیست را فراهم میکند.

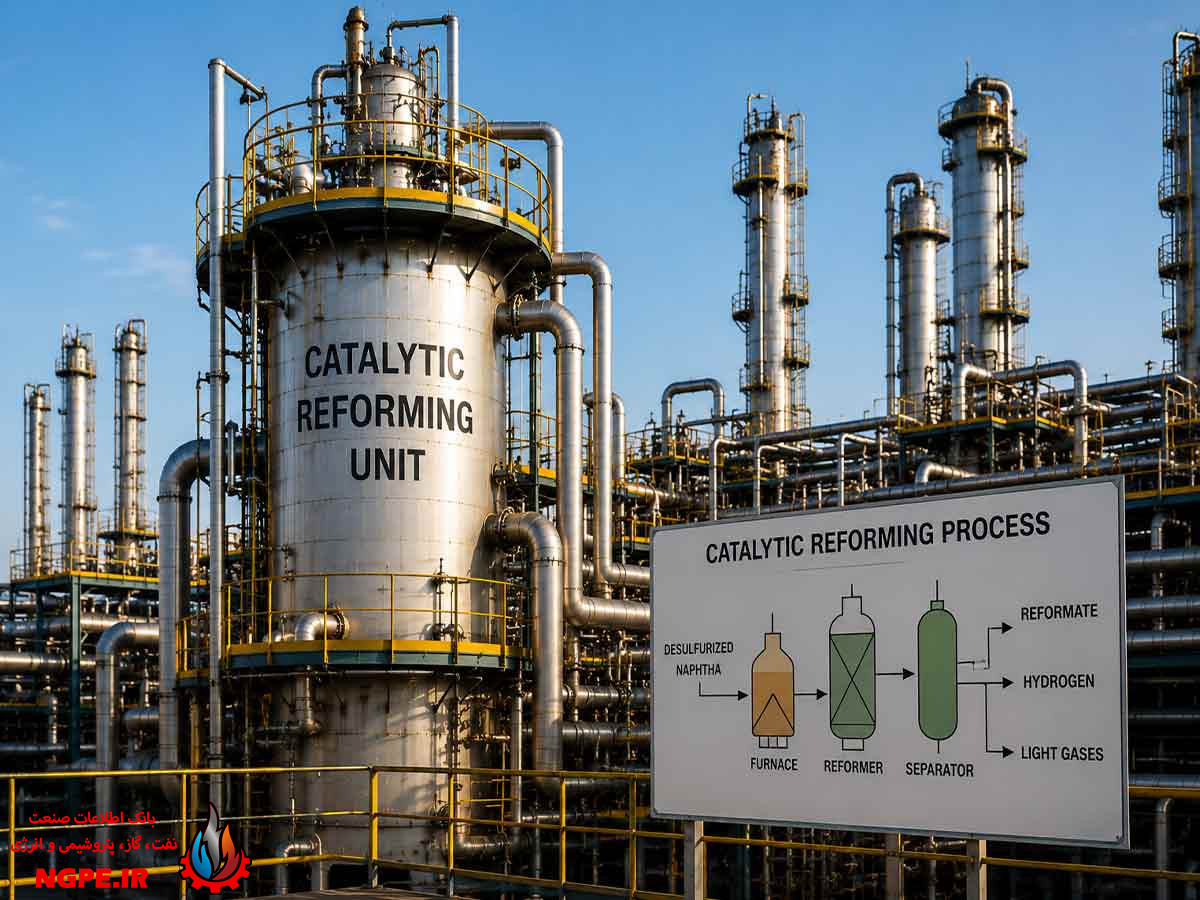

تجهیزات اصلی واحد ریفرمینگ کاتالیستی
یک واحد ریفرمینگ کاتالیستی معمولاً از تجهیزات مختلفی تشکیل شده است، از جمله:
- راکتورهای ریفرمینگ
- کورههای حرارتی
- مبدلهای حرارتی
- جداکنندهها
- کمپرسورها
- تجهیزات بازیابی هیدروژن
- برجهای تفکیک
- سیستم باززندهسازی کاتالیست در واحدهای CCR
هر یک از این تجهیزات نقش مشخصی در تبدیل خوراک، کنترل شرایط فرآیند و جداسازی محصولات دارند.
مزایای ریفرمینگ کاتالیستی
مهمترین مزایای این فرآیند عبارتاند از:
- افزایش عدد اکتان بنزین
- تولید ریفورمیت با کیفیت بالا
- تولید هیدروژن
- افزایش ارزش اقتصادی نفتا
- تولید ترکیبات آروماتیکی
- تأمین بخشی از هیدروژن موردنیاز پالایشگاه
- امکان استفاده از فناوری CCR برای افزایش پایداری فرآیند
چالشهای ریفرمینگ کاتالیستی
ریفرمینگ کاتالیستی نیز مانند سایر فرآیندهای پالایشگاهی با چالشهایی همراه است.
یکی از مهمترین چالشها، تشکیل کک روی کاتالیست است. کک میتواند فعالیت کاتالیست را کاهش دهد و در صورت کنترل نشدن، عملکرد واحد را تحت تأثیر قرار دهد.
همچنین وجود گوگرد و سایر ناخالصیها در خوراک میتواند باعث مسموم شدن کاتالیست شود. به همین دلیل، کیفیت خوراک و عملکرد واحد پیشتصفیه اهمیت زیادی دارد.
کنترل دقیق دما، فشار، نسبت هیدروژن به خوراک و شرایط کاتالیست نیز برای عملکرد ایمن و پایدار واحد ضروری است.
تفاوت ریفرمینگ کاتالیستی و ایزومریزاسیون
ریفرمینگ کاتالیستی و ایزومریزاسیون هر دو میتوانند برای افزایش کیفیت اجزای بنزین استفاده شوند، اما عملکرد متفاوتی دارند.
در ریفرمینگ کاتالیستی، ساختار هیدروکربنها به شکل گستردهتری تغییر میکند و علاوه بر افزایش عدد اکتان، هیدروژن و ترکیبات آروماتیکی نیز تولید میشوند.
در ایزومریزاسیون، تمرکز اصلی بر تغییر ساختار هیدروکربنهای خطی به ایزومرهای شاخهدار است.
ارتباط ریفرمینگ کاتالیستی با سایر واحدهای پالایشگاه
واحد ریفرمینگ کاتالیستی معمولاً در ارتباط نزدیک با واحدهای تقطیر و تصفیه پالایشگاه فعالیت میکند.
یک مسیر ساده فرآیندی میتواند به شکل زیر باشد:
نفت خام → تقطیر اتمسفریک → نفتا → هیدروتریتینگ → ریفرمینگ کاتالیستی → ریفورمیت + هیدروژن
ریفورمیت میتواند وارد استخر بنزین شود و هیدروژن نیز برای استفاده در واحدهای هیدروتریتینگ و هیدروکراکینگ به کار رود.
جمعبندی
ریفرمینگ کاتالیستی (Catalytic Reforming) یکی از فرآیندهای مهم پالایشگاهی است که با هدف اصلی افزایش عدد اکتان نفتا و تولید ریفورمیت با کیفیت بالا انجام میشود.
در این فرآیند، هیدروکربنهای موجود در نفتا در حضور کاتالیست و در شرایط دما و فشار مناسب دچار تغییر ساختار میشوند. در نتیجه، علاوه بر ریفورمیت، هیدروژن و ترکیبات آروماتیکی نیز تولید میشوند.
به دلیل نقش مهم ریفرمینگ کاتالیستی در تولید بنزین باکیفیت و تأمین هیدروژن مورد نیاز سایر واحدها، این فرآیند یکی از بخشهای مهم پالایشگاههای مدرن محسوب میشود.
