مبدل حرارتی پوسته و لوله چیست؟
مبدل حرارتی پوسته و لوله یکی از پرکاربردترین تجهیزات انتقال حرارت در صنایع مختلف، بهخصوص صنایع نفت، گاز، پتروشیمی، پالایشگاهی، نیروگاهی و شیمیایی است. این تجهیزات برای انتقال حرارت بین دو سیال بدون اختلاط مستقیم آنها مورد استفاده قرار میگیرند و به دلیل استحکام مکانیکی بالا، قابلیت کار در فشار و دمای زیاد و امکان تعمیر و نگهداری، جایگاه مهمی در واحدهای صنعتی دارند.
در این نوع مبدل، یک سیال از داخل مجموعهای از لولهها عبور میکند و سیال دیگر در فضای اطراف لولهها و داخل پوسته جریان دارد. حرارت از طریق دیواره لولهها از سیال گرم به سیال سرد منتقل میشود.

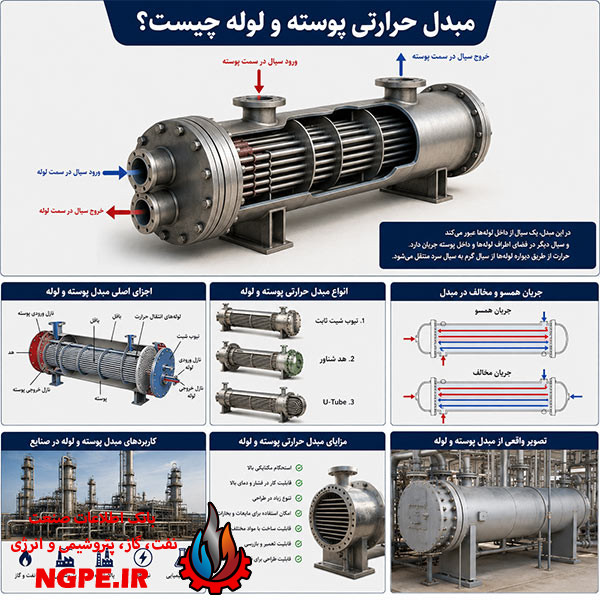

مبدل حرارتی پوسته و لوله چیست؟
مبدل حرارتی پوسته و لوله (Shell and Tube Heat Exchanger) تجهیزی صنعتی برای گرمکردن، سردکردن، چگالش یا تبخیر سیالات است که از یک پوسته استوانهای و یک دسته لوله تشکیل میشود.
در سادهترین حالت، یکی از سیالات از داخل لولهها عبور میکند و سیال دیگر در سمت پوسته جریان مییابد. بین دو سیال، هیچ تماس مستقیمی وجود ندارد و انتقال انرژی حرارتی از طریق دیواره لولهها انجام میشود.
این مبدلها میتوانند در شرایطی شامل فشار و دمای بالا و همچنین سیالات خورنده مورد استفاده قرار گیرند؛ البته انتخاب نوع مبدل، جنس قطعات و طراحی آن باید متناسب با شرایط فرآیندی انجام شود.
چرا به آن مبدل پوسته و لوله گفته میشود؟
نام این تجهیز از ساختار اصلی آن گرفته شده است:
- پوسته (Shell): بدنه استوانهای خارجی مبدل
- لولهها (Tubes): مجموعهای از لولههای انتقال حرارت که داخل پوسته قرار گرفتهاند
این مجموعه بهگونهای طراحی میشود که دو جریان سیال در مسیرهای جداگانه حرکت کنند و انرژی حرارتی از یک جریان به جریان دیگر منتقل شود.

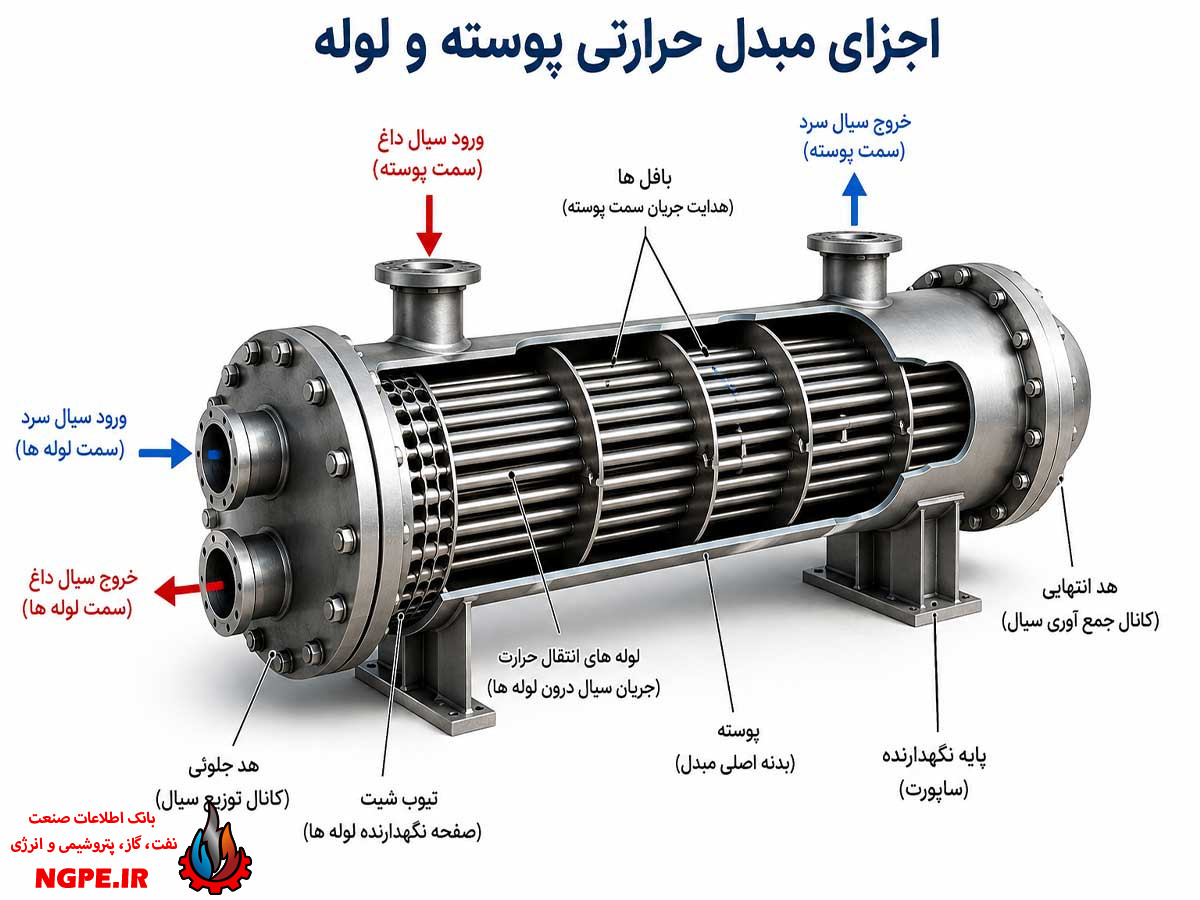

اجزای اصلی مبدل حرارتی پوسته و لوله
مبدل پوسته و لوله از چندین بخش مهم تشکیل شده است که هرکدام وظیفه مشخصی دارند.
1. پوسته (Shell)
پوسته، بدنه استوانهای مبدل است که دسته لولهها را در خود جای میدهد. سیال سمت پوسته از طریق نازلهای ورودی وارد شده و پس از عبور از اطراف لولهها از نازل خروجی خارج میشود.
جنس پوسته بر اساس فشار، دما، نوع سیال و شرایط خوردگی انتخاب میشود.
2. لولههای انتقال حرارت (Heat Transfer Tubes)
لولهها اصلیترین سطح انتقال حرارت مبدل هستند. یک سیال از داخل آنها عبور میکند و انرژی حرارتی از طریق دیواره لوله به سیال سمت دیگر منتقل میشود.
تعداد، قطر، طول، ضخامت و آرایش لولهها از پارامترهای مهم در طراحی مبدل محسوب میشوند.
3. تیوبشیت (Tube Sheet)
تیوبشیت صفحهای ضخیم و سوراخدار است که لولهها در آن نصب میشوند. این قطعه وظیفه مهمی در جداسازی جریان سمت لوله و سمت پوسته دارد.
اتصال صحیح لولهها به تیوبشیت برای جلوگیری از نشتی و حفظ ایمنی مبدل اهمیت زیادی دارد.
4. بافلها (Baffles)
بافلها صفحات داخلی هستند که در مسیر جریان سمت پوسته قرار میگیرند.
مهمترین وظایف آنها عبارتاند از:
- هدایت جریان سیال در سمت پوسته
- افزایش تلاطم جریان
- افزایش ضریب انتقال حرارت
- نگهداری و پشتیبانی از لولهها
- کاهش احتمال ارتعاش لولهها
نوع و فاصله بافلها تأثیر مستقیمی بر عملکرد حرارتی و افت فشار مبدل دارد.
5. هد یا کانال (Channel/Head)
هد در قسمت انتهایی مبدل قرار دارد و وظیفه توزیع سیال در میان لولهها و جمعآوری آن در خروجی را بر عهده دارد.
در مبدلهای چندپاس، هد میتواند جریان را به چند گروه از لولهها هدایت کند.
6. نازلها (Nozzles)
نازلها محل ورود و خروج سیالات به پوسته و کانال مبدل هستند. طراحی صحیح نازلها برای کنترل سرعت جریان، افت فشار، ارتعاش و جلوگیری از آسیب به تجهیزات اهمیت دارد.
7. میلههای نگهدارنده و فاصلهدهندهها
Tie Rod و Spacer برای نگهداری بافلها و حفظ فاصله مناسب بین آنها استفاده میشوند. این اجزا به پایداری مکانیکی دسته لولهها کمک میکنند.
مبدل حرارتی پوسته و لوله چگونه کار میکند؟
نحوه عملکرد این مبدل نسبتاً ساده است.
فرض کنید هدف، خنککردن یک سیال داغ باشد:
- سیال گرم وارد یکی از مسیرهای مبدل میشود.
- سیال سرد از مسیر دیگر وارد میشود.
- سیال گرم از داخل لولهها یا سمت پوسته عبور میکند.
- سیال سرد در مسیر مقابل جریان پیدا میکند.
- انرژی حرارتی از سیال گرم به دیواره لوله منتقل میشود.
- حرارت از دیواره لوله به سیال سرد منتقل میشود.
- سیال گرم با دمای پایینتر و سیال سرد با دمای بالاتر از مبدل خارج میشوند.
در این فرآیند، دو سیال مستقیماً با یکدیگر تماس ندارند.
انواع مبدل حرارتی پوسته و لوله
مبدلهای پوسته و لوله بر اساس نحوه ساخت، نوع تیوبشیت، هد و مسیر جریان به انواع مختلفی تقسیم میشوند. استانداردهای TEMA نیز برای توصیف پیکربندی این تجهیزات از یک سیستم کدگذاری سهحرفی استفاده میکنند.
1. مبدل با تیوبشیت ثابت (Fixed Tube Sheet)
در این نوع، تیوبشیتها بهصورت ثابت به پوسته متصل هستند.
مزایا:
- ساخت نسبتاً ساده
- هزینه اولیه مناسب
- تعداد قطعات متحرک کمتر
- مناسب برای بسیاری از سرویسهای معمول
محدودیت:
در صورت وجود اختلاف زیاد بین انبساط حرارتی لولهها و پوسته، تنش حرارتی میتواند به یک مسئله مهم طراحی تبدیل شود.
2. مبدل با هد شناور (Floating Head)
در مبدلهای دارای هد شناور، امکان حرکت نسبی مجموعه لولهها برای مدیریت اختلاف انبساط حرارتی فراهم میشود.
یکی از مزیتهای مهم این طراحی، امکان خارجکردن دسته لوله برای بازرسی و تمیزکاری در برخی پیکربندیها است.
این نوع مبدل برای سرویسهایی که احتمال رسوبگذاری یا نیاز به تعمیر و تمیزکاری وجود دارد، گزینه مهمی محسوب میشود.
3. مبدل U-Tube
در مبدل U-Tube، لولهها به شکل U خم شدهاند و دسته لوله از یک تیوبشیت استفاده میکند.
این طراحی قابلیت مناسبی برای جذب اختلاف انبساط حرارتی بین لوله و پوسته دارد و در برخی سرویسهای دمای بالا مورد استفاده قرار میگیرد.
طبقهبندی مبدلها بر اساس تعداد پاس
مبدل تکپاس
در مبدل تکپاس، سیال یک بار مسیر لولهها یا پوسته را طی میکند.
این طراحی سادهتر است و در بسیاری از کاربردهای صنعتی مورد استفاده قرار میگیرد.
مبدل چندپاس
در مبدل چندپاس، سیال چند مرتبه در طول مبدل حرکت میکند.
افزایش تعداد پاسها میتواند سرعت جریان و انتقال حرارت را افزایش دهد، اما ممکن است باعث افزایش افت فشار نیز شود.
بنابراین تعداد پاسها باید با توجه به نیاز حرارتی، محدودیت افت فشار و شرایط فرآیندی تعیین شود.
کاربرد مبدل حرارتی پوسته و لوله در صنایع
مبدلهای پوسته و لوله در صنایع مختلف کاربرد گستردهای دارند. از جمله کاربردهای مهم آنها میتوان به موارد زیر اشاره کرد:
صنعت نفت و گاز
در صنایع نفت و گاز، این مبدلها برای فرآیندهایی مانند:
- خنککاری نفت و فرآوردههای نفتی
- پیشگرمایش خوراک
- خنککاری گاز
- بازیابی حرارت
- کندانس کردن بخارات
- گرمکردن سیالات فرآیندی
استفاده میشوند.
صنعت پتروشیمی
در واحدهای پتروشیمی، مبدل حرارتی پوسته و لوله میتواند بهعنوان پیشگرمکن، کولر، کندانسور، ریبویلر و تجهیزات بازیابی حرارت مورد استفاده قرار گیرد.
پالایشگاهها
در پالایشگاهها، مبدلهای حرارتی یکی از تجهیزات مهم برای بازیابی انرژی و کنترل دمای جریانهای فرآیندی هستند.
نیروگاهها
در نیروگاهها از مبدلهای پوسته و لوله در سیستمهای خنککاری، بخار، کندانس و آب تغذیه استفاده میشود.
صنایع شیمیایی
در صنایع شیمیایی نیز برای گرمکردن و سردکردن مواد، چگالش بخارات و کنترل دمای فرآیند از این تجهیزات استفاده میشود.
مزایای مبدل حرارتی پوسته و لوله
محبوبیت این تجهیزات به دلیل مجموعهای از مزایای فنی و عملیاتی است.
مهمترین مزایا
- استحکام مکانیکی بالا
- قابلیت استفاده در فشارهای بالا
- امکان کار در دماهای بالا
- تنوع زیاد در طراحی
- امکان استفاده برای مایعات و بخارات
- قابلیت ساخت با مواد مختلف
- امکان تعمیر و بازرسی
- قابلیت طراحی برای ظرفیتهای حرارتی مختلف
- کاربرد گسترده در صنایع نفت، گاز و پتروشیمی
همین انعطافپذیری باعث شده مبدل پوسته و لوله یکی از تجهیزات اصلی انتقال حرارت در صنایع فرآیندی باشد.
معایب مبدل حرارتی پوسته و لوله
با وجود مزایای متعدد، این تجهیزات محدودیتهایی نیز دارند.
از جمله:
- ابعاد و وزن نسبتاً زیاد
- نیاز به فضای نصب مناسب
- طراحی پیچیدهتر نسبت به برخی مبدلهای ساده
- احتمال ایجاد رسوب روی سطح لولهها
- نیاز به تمیزکاری و بازرسی دورهای
- امکان ایجاد افت فشار در اثر افزایش سرعت جریان
- هزینه ساخت و نگهداری بالاتر در برخی طراحیهای پیچیده
به همین دلیل، انتخاب نوع مناسب مبدل باید بر اساس شرایط واقعی فرآیند انجام شود.
عوامل مؤثر در طراحی مبدل پوسته و لوله
طراحی این تجهیزات تنها به تعیین تعداد لولهها محدود نمیشود و باید پارامترهای حرارتی، هیدرولیکی و مکانیکی بهصورت همزمان بررسی شوند.
مهمترین عوامل عبارتاند از:
1. دمای ورودی و خروجی سیالات
دمای دو جریان، اختلاف دما و هدف فرآیند، سطح انتقال حرارت موردنیاز را تعیین میکنند.
2. فشار عملیاتی
فشار سیالات روی ضخامت پوسته، لولهها، تیوبشیت و سایر اجزای تحت فشار تأثیر میگذارد.
3. دبی سیالات
دبی جریان روی سرعت سیال، ضریب انتقال حرارت و افت فشار اثر مستقیم دارد.
4. خواص فیزیکی سیال
پارامترهایی مانند چگالی، ویسکوزیته، ظرفیت گرمایی و هدایت حرارتی در طراحی حرارتی مبدل اهمیت دارند.
5. رسوبگذاری
فولینگ یا رسوب روی سطوح انتقال حرارت باعث کاهش عملکرد مبدل میشود؛ بنابراین مقاومت رسوب باید در طراحی لحاظ شود.
6. انتخاب جنس
جنس لوله و پوسته باید با توجه به دما، فشار، خوردگی، فرسایش و سازگاری شیمیایی سیال انتخاب شود.
7. افت فشار
افزایش سرعت جریان معمولاً میتواند انتقال حرارت را بهبود دهد، اما همزمان افت فشار را افزایش میدهد. طراحی مناسب باید میان این دو عامل تعادل ایجاد کند.
کدام سیال باید وارد پوسته و کدام وارد لوله شود؟
انتخاب مسیر جریان سیالات یکی از تصمیمهای مهم در طراحی مبدل است.
بهطور معمول، عواملی مانند فشار، خورندگی، تمایل به رسوب، ویسکوزیته و قابلیت تمیزکاری در این انتخاب تأثیر دارند.
برای مثال، در بسیاری از طراحیها سیال با فشار بالا در سمت لوله قرار میگیرد، زیرا تحمل فشار بالا در لولههای کوچکتر میتواند از نظر مکانیکی مناسبتر باشد. همچنین سیالاتی که احتمال رسوبگذاری یا نیاز به تمیزکاری مکانیکی دارند، ممکن است در سمت لوله قرار داده شوند تا دسترسی برای تمیزکاری سادهتر باشد.
با این حال، این موارد قاعده مطلق نیستند و باید بر اساس طراحی حرارتی، هیدرولیکی و مکانیکی هر پروژه تصمیمگیری شود.
استانداردهای طراحی مبدل پوسته و لوله
در طراحی و ساخت مبدلهای صنعتی، استانداردها و کدهای مهندسی مختلفی مورد استفاده قرار میگیرند.
یکی از مهمترین مراجع، TEMA (Tubular Exchanger Manufacturers Association) است که برای طبقهبندی و الزامات طراحی مبدلهای پوسته و لوله کاربرد دارد.
همچنین در پروژههای صنعتی ممکن است استانداردهایی مانند API 660 و الزامات مرتبط با ASME نیز مورد استفاده قرار گیرند.
کد سهحرفی TEMA، نوع هد جلویی، نوع پوسته و نوع هد انتهایی مبدل را مشخص میکند. برای مثال، ترکیبهایی مانند BEM، AES و BEU بیانگر پیکربندیهای متفاوت مبدل هستند.
نگهداری و تمیزکاری مبدل حرارتی پوسته و لوله
یکی از مهمترین عوامل حفظ راندمان مبدل، نگهداری صحیح آن است.
رسوب، خوردگی و تجمع مواد روی سطح لولهها میتواند مقاومت حرارتی را افزایش داده و عملکرد تجهیز را کاهش دهد.
روشهای متداول نگهداری شامل موارد زیر است:
- بازرسی دورهای
- کنترل افت فشار
- بررسی دمای ورودی و خروجی
- تمیزکاری مکانیکی
- شستوشوی شیمیایی در صورت مناسببودن برای سرویس
- بررسی نشتی
- کنترل خوردگی و فرسایش
- بررسی وضعیت لولهها و تیوبشیت
انتخاب روش تمیزکاری باید با توجه به جنس لوله، نوع رسوب و طراحی مبدل انجام شود.
جمعبندی
مبدل حرارتی پوسته و لوله یکی از مهمترین و پرکاربردترین تجهیزات انتقال حرارت در صنایع فرآیندی است. این تجهیز با استفاده از یک پوسته استوانهای و مجموعهای از لولهها، امکان انتقال حرارت بین دو سیال را بدون اختلاط مستقیم آنها فراهم میکند.
قابلیت کار در شرایط سخت، تنوع زیاد در طراحی، امکان استفاده در فشار و دمای بالا و قابلیت تعمیر و نگهداری، از مهمترین دلایل استفاده گسترده از این مبدلها در صنایع نفت، گاز، پتروشیمی، پالایشگاه، نیروگاه و صنایع شیمیایی است.
انتخاب صحیح نوع مبدل، تعداد لولهها، آرایش لولهها، نوع بافل، جنس مواد و مسیر جریان سیالات میتواند تأثیر قابلتوجهی بر راندمان، هزینه و طول عمر تجهیز داشته باشد.
