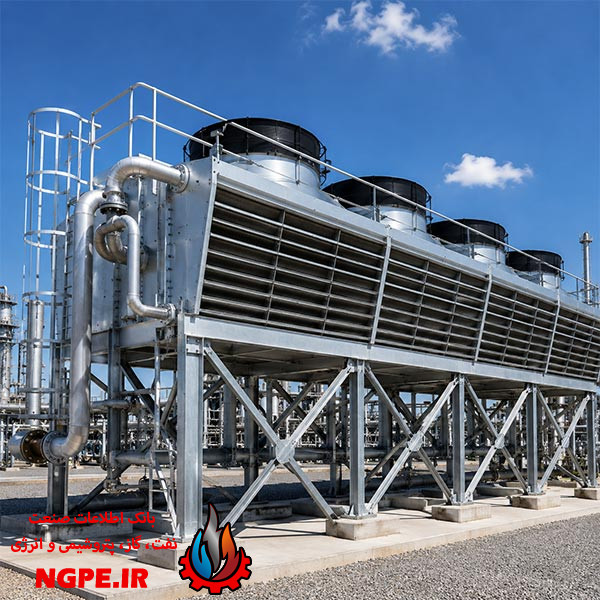

ایر کولر یا Air Cooler چیست؟
ایر کولر (Air Cooler) یا مبدل حرارتی هواخنک یکی از تجهیزات مهم انتقال حرارت در صنایع مختلف است که برای خنککردن سیالاتی مانند نفت، گاز، آب و سایر سیالات فرآیندی مورد استفاده قرار میگیرد. برخلاف بسیاری از مبدلهای حرارتی که برای دفع گرما به آب خنککننده نیاز دارند، ایر کولر از هوای محیط بهعنوان سیال خنککننده استفاده میکند.
این تجهیزات بهخصوص در مناطقی که دسترسی به آب محدود است، اهمیت زیادی دارند و در صنایع نفت، گاز، پتروشیمی، پالایشگاه، نیروگاه و صنایع شیمیایی کاربرد گستردهای پیدا کردهاند.
در این مقاله بررسی میکنیم که ایر کولر چیست، چگونه کار میکند، چه اجزایی دارد، انواع آن کدام است و چه مزایا و معایبی دارد.
ایر کولر چیست؟
ایر کولر یا Air Cooled Heat Exchanger (ACHE) نوعی مبدل حرارتی است که در آن گرمای یک سیال فرآیندی به هوای محیط منتقل میشود.
در این تجهیز، سیال گرم از داخل مجموعهای از لولهها عبور میکند. در اطراف لولهها معمولاً فینهایی قرار گرفتهاند که سطح تماس با هوا را افزایش میدهند. هوای محیط نیز با عبور از روی این سطوح، گرمای سیال داخل لولهها را جذب کرده و به محیط منتقل میکند.
به زبان ساده:
سیال گرم → لولههای فیندار → انتقال حرارت → هوا → محیط
به همین دلیل به این تجهیزات مبدل حرارتی هواخنک نیز گفته میشود.
ایر کولر چگونه کار میکند؟
نحوه عملکرد ایر کولر بر پایه انتقال حرارت بین سیال فرآیندی و هوای محیط است.
فرآیند عملکرد را میتوان به صورت زیر توضیح داد:
- سیال گرم از طریق لولههای ورودی وارد ایر کولر میشود.
- سیال درون لولههای فیندار حرکت میکند.
- فنها یا جریان طبیعی هوا، هوای محیط را از روی لولهها عبور میدهند.
- حرارت سیال از طریق دیواره لوله و فینها به هوا منتقل میشود.
- هوای گرمشده از ایر کولر خارج میشود.
- سیال فرآیندی پس از کاهش دما از خروجی مبدل خارج میشود.
در نتیجه، بدون نیاز به گردش آب خنککننده، دمای سیال کاهش پیدا میکند.

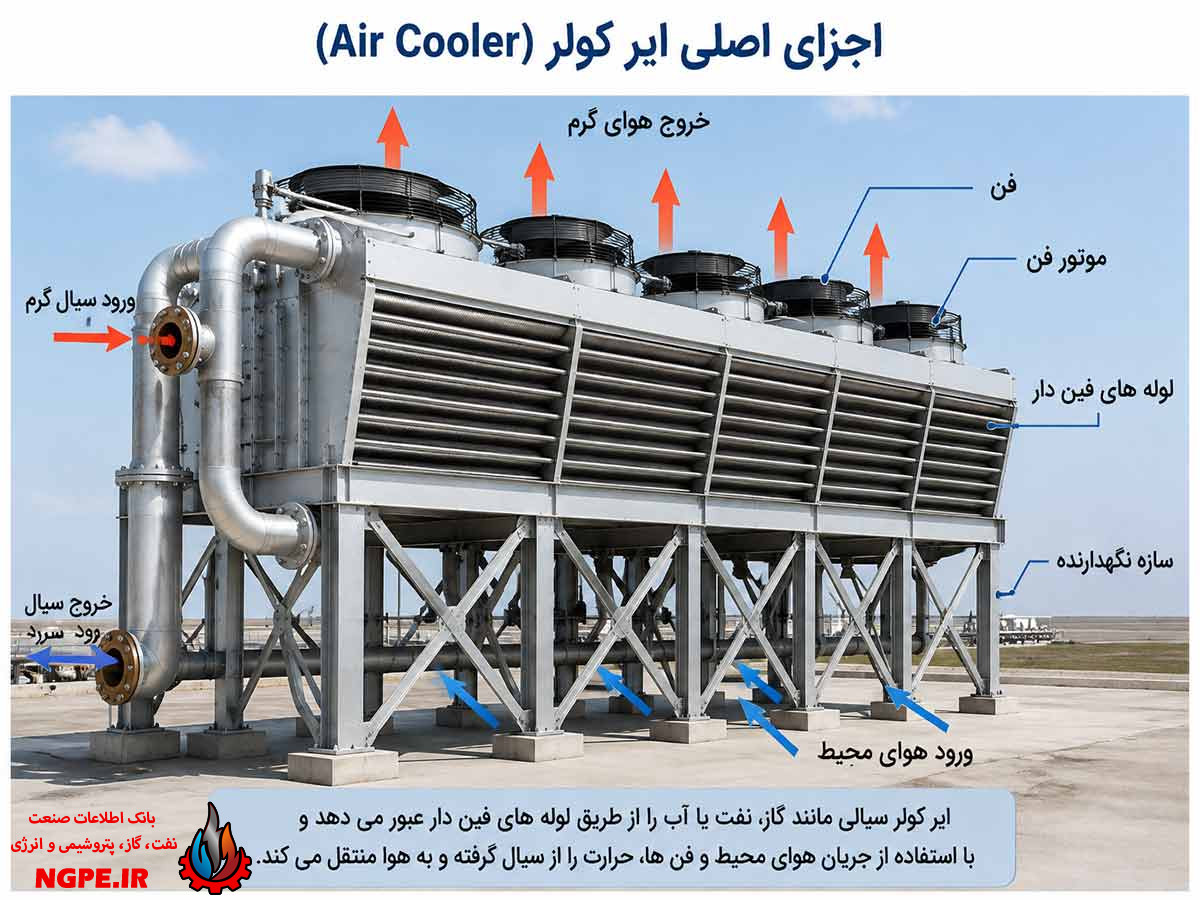

اجزای اصلی ایر کولر
ایر کولر از چند بخش اصلی تشکیل شده است که هرکدام نقش مشخصی در عملکرد تجهیز دارند.
1. لولههای انتقال حرارت
لولهها مسیر عبور سیال فرآیندی هستند و انتقال حرارت از طریق دیواره آنها انجام میشود.
لولهها باید از موادی ساخته شوند که در برابر فشار، دما، خوردگی و شرایط فرآیندی مقاومت مناسبی داشته باشند.
2. فینها (Fins)
فینها صفحات یا پرههایی هستند که روی سطح خارجی لولهها قرار میگیرند.
مهمترین وظیفه فینها افزایش سطح تماس بین لوله و هوا است. از آنجا که ضریب انتقال حرارت بین هوا و سطح فلزی معمولاً نسبتاً پایین است، افزایش سطح تماس با هوا اهمیت زیادی دارد.
فینها میتوانند از جنسهایی مانند آلومینیوم یا سایر مواد مناسب طراحی شوند.
3. فنها
در ایر کولرهای با جریان اجباری، فن وظیفه ایجاد جریان هوا را بر عهده دارد.
فنها میتوانند در قسمتهای مختلف نسبت به دسته لوله قرار بگیرند و آرایش آنها روی عملکرد حرارتی و نگهداری تجهیز تأثیر دارد.
4. الکتروموتور
الکتروموتور انرژی مورد نیاز برای چرخاندن فن را تأمین میکند.
توان موتور به عواملی مانند اندازه فن، دبی هوا و افت فشار سیستم بستگی دارد.
5. هدر یا Header
هدرها برای توزیع سیال در میان لولهها و جمعآوری سیال در خروجی مورد استفاده قرار میگیرند.
طراحی مناسب هدر برای توزیع یکنواخت جریان اهمیت زیادی دارد.
6. شاسی و سازه نگهدارنده
تمام اجزای ایر کولر روی یک سازه فلزی نصب میشوند. این سازه باید وزن تجهیز، نیروهای ناشی از باد و ارتعاشات را تحمل کند.
7. حفاظ فن
برای افزایش ایمنی، اطراف فن معمولاً از حفاظهای فلزی استفاده میشود تا از تماس افراد با پرههای در حال چرخش جلوگیری شود.
انواع ایر کولر
ایر کولرها را میتوان بر اساس نحوه ایجاد جریان هوا و نوع آرایش فن به انواع مختلف تقسیم کرد.
ایر کولر با جریان اجباری (Forced Draft)
در این نوع، فنها در قسمت زیرین دسته لوله قرار میگیرند و هوا را به سمت لولهها و فینها میدمند.
مزایا:
- دسترسی نسبتاً مناسب برای تعمیر فن
- محافظت بهتر تجهیزات در برابر شرایط جوی
- امکان کنترل مناسب جریان هوا
معایب:
- احتمال کاهش راندمان در شرایط خاص محیطی
- قرارگیری فن در معرض هوای گرم خروجی
- نیاز به سازه مناسب برای نصب فنها
ایر کولر با جریان القایی (Induced Draft)
در این طراحی، فن در قسمت بالای دسته لوله قرار میگیرد و هوا را از روی لولهها مکش میکند.
در نتیجه هوا ابتدا از روی سطح انتقال حرارت عبور کرده و سپس توسط فن به سمت بالا تخلیه میشود.
مزایا:
- توزیع مناسبتر هوا
- کاهش احتمال بازگشت هوای گرم به ورودی
- عملکرد مناسب در بسیاری از شرایط عملیاتی
معایب:
- دسترسی به فن و تجهیزات بالایی دشوارتر است
- سازه و نگهداری میتواند پیچیدهتر باشد
ایر کولر با جریان طبیعی
در این نوع، برای حرکت هوا از فن مکانیکی استفاده نمیشود و اختلاف چگالی هوای گرم و سرد باعث ایجاد جریان طبیعی میشود.
این سیستم در برخی کاربردهای خاص استفاده میشود و برای دستیابی به ظرفیتهای بالا معمولاً به شرایط محیطی و طراحی ویژه نیاز دارد.
کاربرد ایر کولر در صنایع نفت و گاز
ایر کولر یکی از تجهیزات مهم در بسیاری از واحدهای نفت و گاز است.
از کاربردهای آن میتوان به موارد زیر اشاره کرد:
- خنککردن نفت و فرآوردههای نفتی
- خنککردن گاز طبیعی
- خنککردن جریانهای فرآیندی
- خنککردن روغن
- خنککردن آب
- کندانسکردن بخارات
- خنککاری محصولات خروجی واحدهای فرآیندی
- دفع حرارت از سیستمهای فرآیندی
در پالایشگاهها و مجتمعهای پتروشیمی، ایر کولرها میتوانند نقش مهمی در کنترل دمای جریانهای فرآیندی و کاهش وابستگی به سیستمهای خنککننده آبی داشته باشند.
کاربرد ایر کولر در پتروشیمی
در واحدهای پتروشیمی، تعداد زیادی از فرآیندها نیازمند خنککردن یا چگالش جریانهای مختلف هستند.
ایر کولر میتواند برای:
- کولینگ محصولات
- خنککردن خوراک
- کندانس بخارات
- خنککردن هیدروکربنها
- کنترل دمای جریانهای خروجی
- سیستمهای بازیابی حرارت
استفاده شود.
نوع و ظرفیت ایر کولر باید بر اساس شرایط فرآیندی هر واحد انتخاب و طراحی شود.
مزایای ایر کولر
استفاده از هوا بهعنوان سیال خنککننده مزایای مهمی دارد.
1. کاهش مصرف آب
مهمترین مزیت ایر کولر این است که برای دفع حرارت به آب خنککننده نیاز ندارد.
این ویژگی در مناطقی که با کمبود آب مواجه هستند اهمیت زیادی دارد.
2. کاهش نیاز به سیستم آب خنککننده
با استفاده از ایر کولر، نیاز به برخی تجهیزات جانبی مرتبط با مدار آب خنککننده کاهش پیدا میکند.
3. عدم ایجاد مشکل ناشی از خوردگی آب در سمت خنککننده
چون هوا بهعنوان سیال خنککننده استفاده میشود، مشکلات مربوط به کیفیت آب خنککننده در سمت هوا وجود ندارد.
4. مناسب برای مناطق کمآب
در مناطق خشک و کمآب، استفاده از Air Cooler میتواند یک راهکار مناسب برای دفع حرارت باشد.
5. نگهداری نسبتاً ساده
ساختار ایر کولر از نظر تجهیزات اصلی نسبتاً ساده است، هرچند فنها، موتور و سیستم انتقال قدرت نیازمند بازرسی و نگهداری دورهای هستند.
معایب ایر کولر
ایر کولر در کنار مزایا، محدودیتهایی نیز دارد.
وابستگی به دمای محیط
عملکرد ایر کولر به دمای هوای محیط وابسته است. هرچه دمای محیط بالاتر باشد، خنککردن سیال دشوارتر خواهد بود.
نیاز به فضای نصب
دسته لولهها و فنها فضای قابل توجهی اشغال میکنند.
مصرف برق
در مدلهای دارای فن، انرژی الکتریکی برای راهاندازی فنها و تجهیزات جانبی مصرف میشود.
صدای فن
فنهای بزرگ میتوانند در حین کار صدا و ارتعاش ایجاد کنند؛ بنابراین طراحی آکوستیکی و مکانیکی مناسب اهمیت دارد.
احتمال رسوب و آلودگی سمت هوا
گردوغبار، آلودگیهای محیطی و سایر ذرات میتوانند روی فینها تجمع پیدا کرده و انتقال حرارت را کاهش دهند.
عوامل مؤثر بر طراحی ایر کولر
طراحی یک ایر کولر صنعتی نیازمند بررسی همزمان عوامل حرارتی، مکانیکی و محیطی است.
دمای هوای محیط
دمای محیط یکی از مهمترین پارامترهای طراحی است.
در مناطق گرم، اختلاف دمای میان سیال و هوا کاهش پیدا میکند و برای دستیابی به ظرفیت حرارتی مورد نیاز ممکن است به سطح انتقال حرارت بیشتری نیاز باشد.
دبی سیال
دبی جریان فرآیندی روی تعداد لولهها، قطر لوله، سرعت جریان و ظرفیت حرارتی تأثیر دارد.
دمای ورودی و خروجی
هدف فرآیند برای کاهش دمای سیال باید در طراحی لحاظ شود.
شرایط باد
سرعت و جهت باد میتواند روی عملکرد ایر کولر تأثیر بگذارد؛ بهخصوص در طراحیهای صنعتی بزرگ.
نوع سیال
خواص سیال مانند ویسکوزیته، چگالی، ظرفیت حرارتی، فشار و خورندگی در انتخاب لوله و طراحی حرارتی اهمیت دارند.
نوع فین
انتخاب نوع فین و جنس آن روی انتقال حرارت، مقاومت در برابر خوردگی و هزینه تجهیز تأثیر دارد.
افت فشار
افت فشار سمت سیال باید در محدوده مجاز فرآیند باقی بماند.
نگهداری و تعمیرات ایر کولر
نگهداری منظم برای حفظ عملکرد و افزایش عمر ایر کولر اهمیت زیادی دارد.
برخی اقدامات مهم عبارتاند از:
- بررسی وضعیت فینها
- تمیزکردن فینها
- بررسی لولهها
- کنترل نشتی
- بازرسی فنها
- بررسی وضعیت الکتروموتورها
- کنترل تسمه و سیستم انتقال قدرت در مدلهای تسمهای
- بررسی ارتعاشات
- روانکاری یاتاقانها در صورت نیاز
- کنترل پیچها و اتصالات
- بررسی خوردگی سازه و تجهیزات
تجمع گردوغبار روی فینها میتواند جریان هوا و انتقال حرارت را کاهش دهد؛ بنابراین تمیزکاری دورهای اهمیت زیادی دارد.
چه زمانی استفاده از ایر کولر مناسب است؟
استفاده از ایر کولر معمولاً زمانی جذابتر میشود که:
- دسترسی به آب محدود باشد.
- هزینه تأمین آب بالا باشد.
- ظرفیت خنککاری قابل توجهی مورد نیاز باشد.
- دمای محیط برای فرآیند قابل قبول باشد.
- فضای کافی برای نصب وجود داشته باشد.
- استفاده از سیستم خنککننده آبی از نظر اقتصادی یا عملیاتی مناسب نباشد.
با این حال، انتخاب نهایی باید با بررسی اقتصادی و فنی پروژه انجام شود.
جمع بندی
ایر کولر یا Air Cooler یکی از تجهیزات مهم برای خنککردن سیالات در صنایع نفت، گاز، پتروشیمی، پالایشگاه، نیروگاه و صنایع شیمیایی است. در این تجهیز، حرارت سیال فرآیندی از طریق لولههای فیندار به هوای محیط منتقل میشود.
مهمترین مزیت ایر کولر، عدم نیاز به آب خنککننده برای سمت دفع حرارت است؛ به همین دلیل این تجهیزات در مناطق کمآب و پروژههای صنعتی بزرگ کاربرد زیادی دارند.
در مقابل، عملکرد ایر کولر به دمای محیط وابسته است و عواملی مانند فضای نصب، مصرف برق فنها، صدای تجهیزات و آلودگی فینها باید هنگام طراحی و بهرهبرداری مورد توجه قرار گیرند.
انتخاب صحیح نوع ایر کولر، طراحی مناسب لوله و فین، انتخاب فن و موتور مناسب و انجام تعمیرات و تمیزکاری دورهای میتواند نقش مهمی در افزایش راندمان و طول عمر این تجهیز داشته باشد.
