مبدل حرارتی صفحه ای چیست؟
مبدل حرارتی صفحه ای یکی از تجهیزات مهم انتقال حرارت در صنایع مختلف است که برای انتقال انرژی حرارتی بین دو یا چند سیال بدون تماس مستقیم آنها مورد استفاده قرار میگیرد. این نوع مبدل به دلیل طراحی فشرده، راندمان حرارتی بالا، قابلیت توسعه ظرفیت و امکان نگهداری نسبتاً آسان، در صنایع مختلفی مانند نفت و گاز، پتروشیمی، صنایع غذایی، دارویی، نیروگاهها، سیستمهای تهویه مطبوع و صنایع شیمیایی کاربرد دارد.
برخلاف مبدلهای حرارتی پوسته و لوله که از یک پوسته و مجموعهای از لولهها تشکیل میشوند، مبدل حرارتی صفحهای از تعدادی صفحه فلزی نازک و مقاوم تشکیل شده است. سیالات گرم و سرد از کانالهای جداگانه میان صفحات عبور میکنند و حرارت از طریق صفحات از یک سیال به سیال دیگر منتقل میشود.
در این مقاله با ساختار، نحوه عملکرد، انواع، مزایا، معایب، کاربردها و عوامل مؤثر بر انتخاب مبدل حرارتی صفحهای آشنا میشویم.
مبدل حرارتی صفحه ای چیست؟

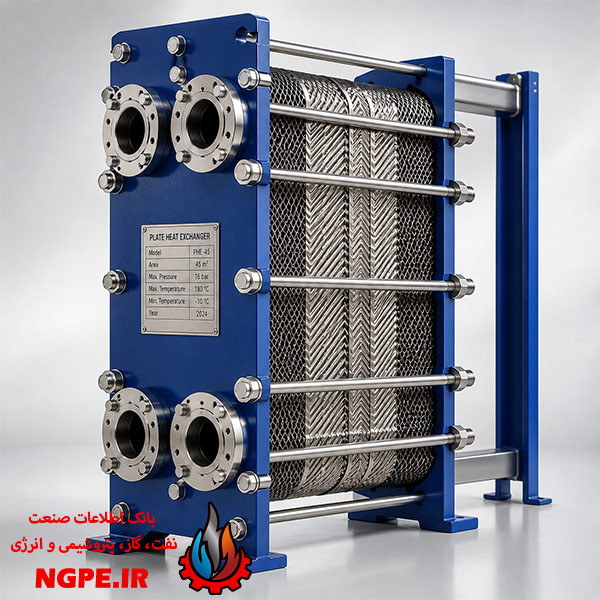

مبدل حرارتی صفحهای (Plate Heat Exchanger) تجهیزی است که برای انتقال حرارت بین دو سیال از مجموعهای از صفحات فلزی استفاده میکند.
صفحات مبدل معمولاً دارای شیارها و الگوهای خاصی هستند که باعث ایجاد تلاطم در جریان سیال میشوند. این تلاطم باعث افزایش انتقال حرارت و در نتیجه کاهش سطح مورد نیاز مبدل نسبت به بسیاری از طراحیهای سنتی میشود.
در یک مبدل صفحهای معمولی، سیال گرم از یک کانال و سیال سرد از کانال مجاور عبور میکند. حرارت از سیال گرم به صفحه منتقل شده و سپس از صفحه به سیال سرد انتقال پیدا میکند.
بنابراین دو سیال با یکدیگر مخلوط نمیشوند و تنها انرژی حرارتی میان آنها جابهجا میشود.
مبدل حرارتی صفحه ای چگونه کار می کند؟
عملکرد مبدل حرارتی صفحهای بر اساس اختلاف دمای دو سیال است.
فرض کنید یک سیال گرم و یک سیال سرد وارد مبدل شوند:
- سیال گرم از یکی از ورودیهای مبدل وارد میشود.
- سیال سرد از ورودی دیگر وارد میشود.
- هر سیال در کانال مخصوص خود بین صفحات جریان پیدا میکند.
- حرارت سیال گرم از طریق دیواره صفحات منتقل میشود.
- سیال سرد این انرژی حرارتی را دریافت میکند.
- سیال گرم با دمای پایینتر از مبدل خارج میشود.
- سیال سرد با دمای بالاتر از مبدل خارج میشود.
در بسیاری از طراحیها، جریان سیالات به صورت مخالف (Counter Current) تنظیم میشود. این آرایش میتواند اختلاف دمای مؤثر مناسبی در طول مبدل ایجاد کند.
نقش شیارهای روی صفحات چیست؟
صفحات مبدل حرارتی کاملاً صاف نیستند و معمولاً دارای الگوهای موجدار یا شیارهای خاص هستند.
این شیارها چند وظیفه مهم دارند:
- افزایش تلاطم جریان
- افزایش ضریب انتقال حرارت
- افزایش استحکام مکانیکی صفحات
- ایجاد فاصله مناسب بین صفحات
- ایجاد مسیر مناسب برای عبور سیال
تلاطم بیشتر میتواند انتقال حرارت را بهبود دهد، اما همزمان ممکن است افت فشار را نیز افزایش دهد. به همین دلیل طراحی صفحات باید میان عملکرد حرارتی و افت فشار تعادل ایجاد کند.

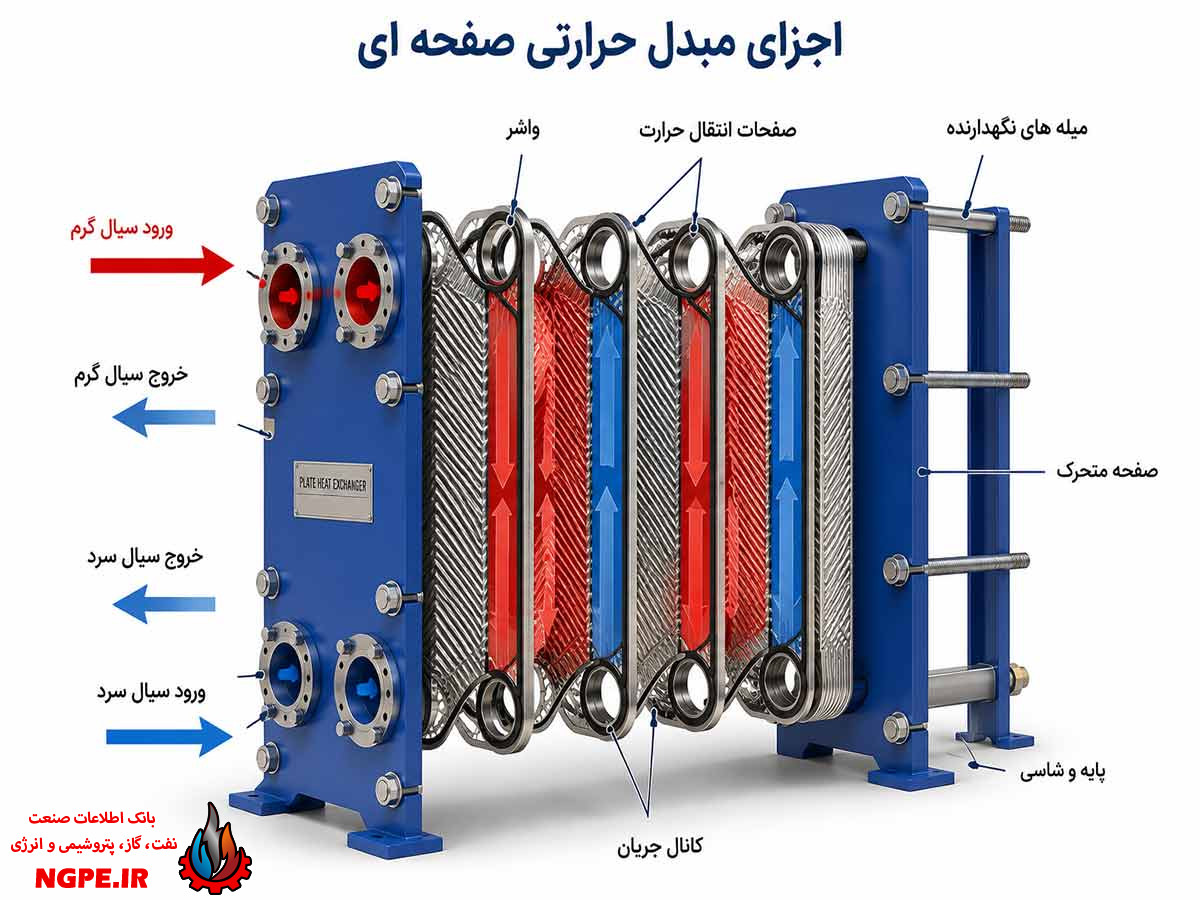

اجزای اصلی مبدل حرارتی صفحه ای
مبدلهای حرارتی صفحهای از چند بخش اصلی تشکیل میشوند.
1. صفحات انتقال حرارت
صفحات مهمترین بخش مبدل هستند و وظیفه انتقال حرارت بین سیالات را بر عهده دارند.
این صفحات معمولاً از فلزاتی مانند فولاد زنگنزن یا آلیاژهای مناسب ساخته میشوند. انتخاب جنس صفحه به نوع سیال، دما، فشار و شرایط خوردگی بستگی دارد.
2. واشرها (Gaskets)
در مبدلهای صفحهای واشردار، گسکتها بین صفحات قرار میگیرند و مسیر جریان سیالات را از یکدیگر جدا میکنند.
واشر باید در برابر دما، فشار و مواد شیمیایی موجود در سیال مقاومت مناسبی داشته باشد.
3. صفحه ثابت
صفحه ثابت در یک سمت مجموعه صفحات قرار میگیرد و معمولاً نازلهای ورود و خروج سیالات روی آن قرار دارند.
4. صفحه متحرک
صفحه متحرک در طرف دیگر مجموعه صفحات قرار دارد و امکان باز و بستهکردن مبدل و دسترسی به صفحات را فراهم میکند.
5. میلههای نگهدارنده
میلههای نگهدارنده یا Tie Rod وظیفه فشردهکردن و نگهداشتن مجموعه صفحات را بر عهده دارند.
6. نازلهای ورودی و خروجی
نازلها مسیر ورود و خروج سیالات به مبدل هستند. طراحی صحیح آنها برای توزیع مناسب جریان اهمیت زیادی دارد.
7. صفحات انتهایی و قاب مبدل
قاب و صفحات انتهایی مجموعه صفحات را در جای خود نگه میدارند و استحکام مکانیکی مورد نیاز را فراهم میکنند.
انواع مبدل حرارتی صفحه ای
مبدلهای حرارتی صفحهای بر اساس نوع ساختار و کاربرد به انواع مختلفی تقسیم میشوند.
1. مبدل حرارتی صفحه ای واشردار
Gasketed Plate Heat Exchanger یکی از رایجترین انواع مبدل صفحهای است.
در این مدل، صفحات به کمک واشرهای مخصوص آببندی میشوند.
از مهمترین ویژگیهای آن میتوان به موارد زیر اشاره کرد:
- قابلیت باز کردن مبدل
- امکان تمیزکاری صفحات
- امکان تعویض واشر
- قابلیت افزایش ظرفیت با اضافهکردن صفحات
- انعطافپذیری مناسب در طراحی
این نوع مبدل در صنایع مختلف و سیستمهای سرمایش و گرمایش کاربرد گستردهای دارد.
2. مبدل حرارتی صفحه ای لحیم شده
در Brazed Plate Heat Exchanger صفحات با استفاده از فرآیند لحیمکاری به یکدیگر متصل میشوند.
این طراحی معمولاً جمعوجور است و فاقد واشرهای معمول مبدلهای صفحهای واشردار است.
کاربردهای متداول آن شامل:
- سیستمهای HVAC
- سیستمهای سرمایش
- پمپهای حرارتی
- سیستمهای تبرید
- برخی فرآیندهای صنعتی
است.
3. مبدل حرارتی صفحه ای جوشی
در مبدلهای صفحهای جوشی، صفحات به روش جوشکاری به یکدیگر متصل میشوند.
این ساختار میتواند برای سرویسهایی که استفاده از واشر محدودیت ایجاد میکند، مناسب باشد؛ بهخصوص در شرایطی که دما، فشار یا ماهیت سیال نیازمند طراحی خاصی باشد.
4. مبدل صفحه ای نیمه جوشی
در این نوع مبدل، بخشی از صفحات به صورت جوشی به یکدیگر متصل شده و قسمت دیگر ممکن است دارای سیستم آببندی واشردار باشد.
این طراحی در برخی سرویسهای صنعتی خاص کاربرد دارد.
مزایای مبدل حرارتی صفحه ای
مبدلهای صفحهای مزایای متعددی دارند که باعث شده در بسیاری از صنایع مورد استفاده قرار گیرند.
1. راندمان انتقال حرارت بالا
به دلیل وجود صفحات نازک و ایجاد تلاطم مناسب، انتقال حرارت در این مبدلها میتواند بسیار مؤثر باشد.
2. ابعاد کوچک و طراحی فشرده
مبدلهای صفحهای معمولاً نسبت به ظرفیت انتقال حرارت خود فضای نصب نسبتاً کمی نیاز دارند.
این ویژگی در واحدهایی که فضای محدودی دارند اهمیت زیادی دارد.
3. امکان افزایش ظرفیت
در بسیاری از مبدلهای صفحهای واشردار، ظرفیت مبدل را میتوان با اضافهکردن صفحات بیشتر افزایش داد؛ البته این موضوع به طراحی و محدودیتهای تجهیز بستگی دارد.
4. تمیزکاری آسان
در مدلهای قابل بازشدن، صفحات را میتوان از قاب خارج کرده و بهصورت مکانیکی یا شیمیایی تمیز کرد.
5. وزن کمتر
طراحی فشرده و استفاده از صفحات نازک باعث میشود در بسیاری از کاربردها وزن مبدل نسبت به برخی تجهیزات مشابه کمتر باشد.
6. مصرف کمتر مواد
ساختار صفحهای میتواند برای دستیابی به سطح انتقال حرارت مورد نیاز، به حجم فلز کمتری نسبت به برخی طراحیهای دیگر نیاز داشته باشد.
معایب مبدل حرارتی صفحه ای
با وجود مزایای زیاد، مبدل صفحهای محدودیتهایی نیز دارد.
مهمترین معایب
- محدودیت فشار و دما در برخی انواع
- حساسیت برخی مدلها به کیفیت و شرایط سیال
- احتمال آسیب یا فرسودگی واشرها
- امکان گرفتگی کانالهای باریک در صورت وجود ذرات و رسوبات
- افزایش افت فشار در سرعتهای بالای جریان
- نیاز به انتخاب صحیح جنس صفحات و واشر
- محدودیت استفاده برخی مدلها در سیالات بسیار خورنده یا شرایط سخت
بنابراین انتخاب مبدل صفحهای باید بر اساس شرایط واقعی فرآیند انجام شود.
کاربرد مبدل حرارتی صفحه ای در صنایع
مبدل حرارتی صفحهای در طیف وسیعی از صنایع استفاده میشود.
صنعت نفت و گاز
در صنایع نفت و گاز، مبدلهای صفحهای میتوانند برای خنککاری و گرمکردن جریانهای فرآیندی، سیستمهای آب خنککننده و برخی سرویسهای جانبی مورد استفاده قرار گیرند.
با این حال، برای سرویسهای با فشار و دمای بسیار بالا یا سیالات دارای شرایط خاص، انتخاب نوع مبدل باید با دقت مهندسی انجام شود.
صنعت پتروشیمی
در واحدهای پتروشیمی از مبدلهای صفحهای در برخی فرآیندهای گرمایش و سرمایش، بازیابی حرارت و سیستمهای جانبی استفاده میشود.
صنایع غذایی
یکی از کاربردهای مهم مبدل صفحهای در صنایع غذایی است.
این تجهیزات برای فرآیندهایی مانند:
- پاستوریزاسیون
- خنککردن شیر
- گرمکردن مواد غذایی
- فرآوری نوشیدنیها
کاربرد دارند.
طراحی قابل تمیزکاری در برخی مدلهای واشردار برای کاربردهای بهداشتی اهمیت زیادی دارد.
صنایع دارویی
در صنایع دارویی، کنترل دقیق دما و امکان رعایت الزامات بهداشتی اهمیت زیادی دارد. به همین دلیل مبدلهای صفحهای در برخی سیستمهای گرمایش و سرمایش این صنعت مورد استفاده قرار میگیرند.
سیستمهای تهویه مطبوع
در سیستمهای HVAC از مبدلهای صفحهای برای انتقال حرارت میان آب گرم و آب سرد یا سایر سیالات مناسب استفاده میشود.
نیروگاهها
مبدلهای صفحهای در برخی سیستمهای خنککاری و مدارهای جانبی نیروگاهها کاربرد دارند.
عوامل مؤثر در انتخاب مبدل حرارتی صفحه ای
برای انتخاب یک مبدل مناسب باید چندین پارامتر بررسی شود.
دبی سیالات
دبی ورودی دو سیال بر اندازه مبدل، تعداد صفحات و سرعت جریان تأثیر دارد.
دمای ورودی و خروجی
دمای دو جریان مشخص میکند چه میزان انرژی باید منتقل شود.
فشار کاری
حداکثر فشار عملیاتی یکی از عوامل مهم در انتخاب نوع مبدل و جنس صفحات و آببندی است.
نوع سیال
خواص فیزیکی و شیمیایی سیال مانند ویسکوزیته، چگالی، خورندگی و وجود ذرات معلق باید بررسی شود.
میزان رسوبگذاری
اگر سیال مستعد ایجاد رسوب باشد، طراحی کانالها و انتخاب نوع مبدل اهمیت بیشتری پیدا میکند.
جنس صفحات
برای سیالات خورنده باید از مواد سازگار با سیال استفاده شود.
نوع واشر
در مبدلهای واشردار، جنس گسکت باید با دما، فشار و ترکیب شیمیایی سیال سازگار باشد.
افت فشار مجاز
افزایش سرعت جریان میتواند انتقال حرارت را بهبود دهد، اما افت فشار را نیز افزایش میدهد. بنابراین این دو عامل باید همزمان بررسی شوند.
رسوب در مبدل حرارتی صفحه ای چیست؟
یکی از مشکلات رایج تجهیزات انتقال حرارت، فولینگ یا رسوبگذاری است.
رسوبات میتوانند روی سطح صفحات تشکیل شوند و یک لایه اضافی بین سیال و صفحه ایجاد کنند. این لایه باعث افزایش مقاومت حرارتی و کاهش عملکرد مبدل میشود.
رسوب ممکن است در اثر موارد مختلفی مانند:
- املاح موجود در آب
- ذرات جامد
- خوردگی
- واکنشهای شیمیایی
- رشد میکروبی در برخی سرویسها
ایجاد شود.
کنترل کیفیت سیال و اجرای برنامه منظم نگهداری میتواند به کاهش مشکلات ناشی از رسوب کمک کند.
تمیزکاری مبدل حرارتی صفحه ای
روش تمیزکاری به نوع مبدل و نوع آلودگی بستگی دارد.
در مبدلهای واشردار که قابلیت بازشدن دارند، میتوان صفحات را جدا کرده و به روشهای مناسب تمیز کرد.
روشهای متداول شامل:
- شستوشوی مکانیکی
- شستوشوی شیمیایی
- CIP یا شستوشو در محل، در طراحیهای مناسب
- بازرسی چشمی صفحات
- بررسی وضعیت واشرها
است.
انتخاب ماده شیمیایی برای شستوشو باید با توجه به جنس صفحات و واشرها انجام شود تا به اجزای مبدل آسیب وارد نشود.
چگونه راندمان مبدل حرارتی صفحه ای را افزایش دهیم؟
برای حفظ عملکرد مناسب مبدل میتوان اقدامات زیر را انجام داد:
- کنترل کیفیت سیالات ورودی
- جلوگیری از ورود ذرات بزرگ به کانالها
- کنترل دبی جریان
- پایش دمای ورودی و خروجی
- کنترل افت فشار
- اجرای برنامه منظم تمیزکاری
- بررسی دورهای وضعیت واشرها
- استفاده از جنس مناسب صفحات
- جلوگیری از کارکرد مبدل خارج از محدوده طراحی
- انجام بازرسی و تعمیرات دورهای
جمع بندی
مبدل حرارتی صفحه ای یکی از تجهیزات مهم انتقال حرارت است که از مجموعهای از صفحات فلزی برای انتقال انرژی حرارتی بین دو سیال استفاده میکند. طراحی فشرده، راندمان حرارتی بالا، امکان تمیزکاری در مدلهای واشردار و انعطافپذیری مناسب از مهمترین مزایای این تجهیزات محسوب میشوند.
این مبدلها در صنایع نفت و گاز، پتروشیمی، صنایع غذایی، دارویی، شیمیایی، نیروگاهی و سیستمهای HVAC کاربرد دارند.
با این حال، انتخاب مبدل حرارتی صفحهای باید بر اساس عواملی مانند دما، فشار، دبی، نوع سیال، خورندگی، رسوبگذاری، افت فشار و ظرفیت انتقال حرارت انجام شود. انتخاب صحیح نوع مبدل و نگهداری مناسب آن میتواند نقش مهمی در افزایش راندمان، کاهش مصرف انرژی و افزایش عمر مفید تجهیز داشته باشد.
