بویلر صنعتی چیست و چه کاربردی دارد؟
بویلر صنعتی (Industrial Boiler) یکی از تجهیزات مهم در صنایع مختلف است که برای تولید بخار یا آب گرم از انرژی حاصل از سوخت استفاده میکند. بخار تولیدشده در بویلر میتواند برای گرمایش، تولید انرژی، فرآیندهای صنعتی، استریلسازی و بسیاری از کاربردهای دیگر مورد استفاده قرار گیرد.
بویلرهای صنعتی در صنایعی مانند نفت و گاز، پتروشیمی، پالایشگاه، نیروگاه، صنایع غذایی، داروسازی، نساجی و صنایع شیمیایی کاربرد گستردهای دارند.
در این مقاله بررسی میکنیم که بویلر صنعتی چیست، چگونه کار میکند، چه اجزایی دارد، انواع بویلر صنعتی کداماند و مهمترین کاربردهای آن چیست.

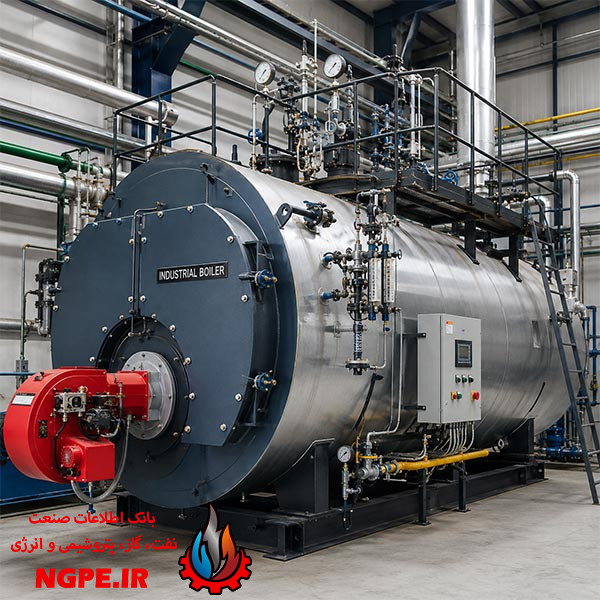

بویلر صنعتی چیست؟
بویلر صنعتی یا Industrial Boiler دستگاهی است که با استفاده از انرژی حاصل از احتراق سوخت یا سایر منابع انرژی، آب را گرم کرده و معمولاً آن را به بخار با فشار و دمای مشخص تبدیل میکند.
در یک بویلر صنعتی، آب از طریق سیستم تغذیه وارد بویلر شده و در معرض حرارت قرار میگیرد. حرارت ایجادشده توسط مشعل و سیستم احتراق به آب منتقل میشود و در نهایت بخار مورد نیاز فرآیند تولید خواهد شد.
به زبان ساده:
سوخت + هوا → احتراق → تولید حرارت → انتقال حرارت به آب → تولید بخار
بخار تولیدشده میتواند مستقیماً وارد تجهیزات فرآیندی شود یا برای تولید انرژی مکانیکی و الکتریکی مورد استفاده قرار گیرد.
بویلر چگونه کار میکند؟
نحوه عملکرد بویلر صنعتی به نوع طراحی و کاربرد آن بستگی دارد، اما فرآیند کلی عملکرد بیشتر بویلرها شامل مراحل زیر است:
1. ورود آب تغذیه
آب تصفیهشده توسط پمپهای تغذیه وارد بویلر میشود.
کیفیت آب اهمیت زیادی دارد؛ زیرا وجود املاح، اکسیژن و ناخالصیها میتواند باعث ایجاد رسوب و خوردگی در بخشهای مختلف بویلر شود.
2. ورود سوخت به مشعل
سوخت مورد استفاده مانند گاز طبیعی، گازوئیل یا سایر سوختهای مناسب به مشعل منتقل میشود.
3. احتراق
در مشعل، سوخت با مقدار مناسبی از هوا ترکیب شده و میسوزد. حاصل این فرآیند، تولید انرژی حرارتی است.
4. انتقال حرارت
حرارت حاصل از احتراق از طریق سطوح انتقال حرارت به آب منتقل میشود.
5. تولید بخار
با افزایش دمای آب، آب به بخار تبدیل میشود. بخار تولیدشده میتواند به بخشهای مختلف کارخانه یا واحد فرآیندی ارسال شود.
6. خروج گازهای احتراق
گازهای حاصل از احتراق پس از عبور از مسیرهای انتقال حرارت و در برخی طراحیها تجهیزات بازیابی حرارت، از طریق دودکش به سیستم خروج گاز منتقل میشوند.

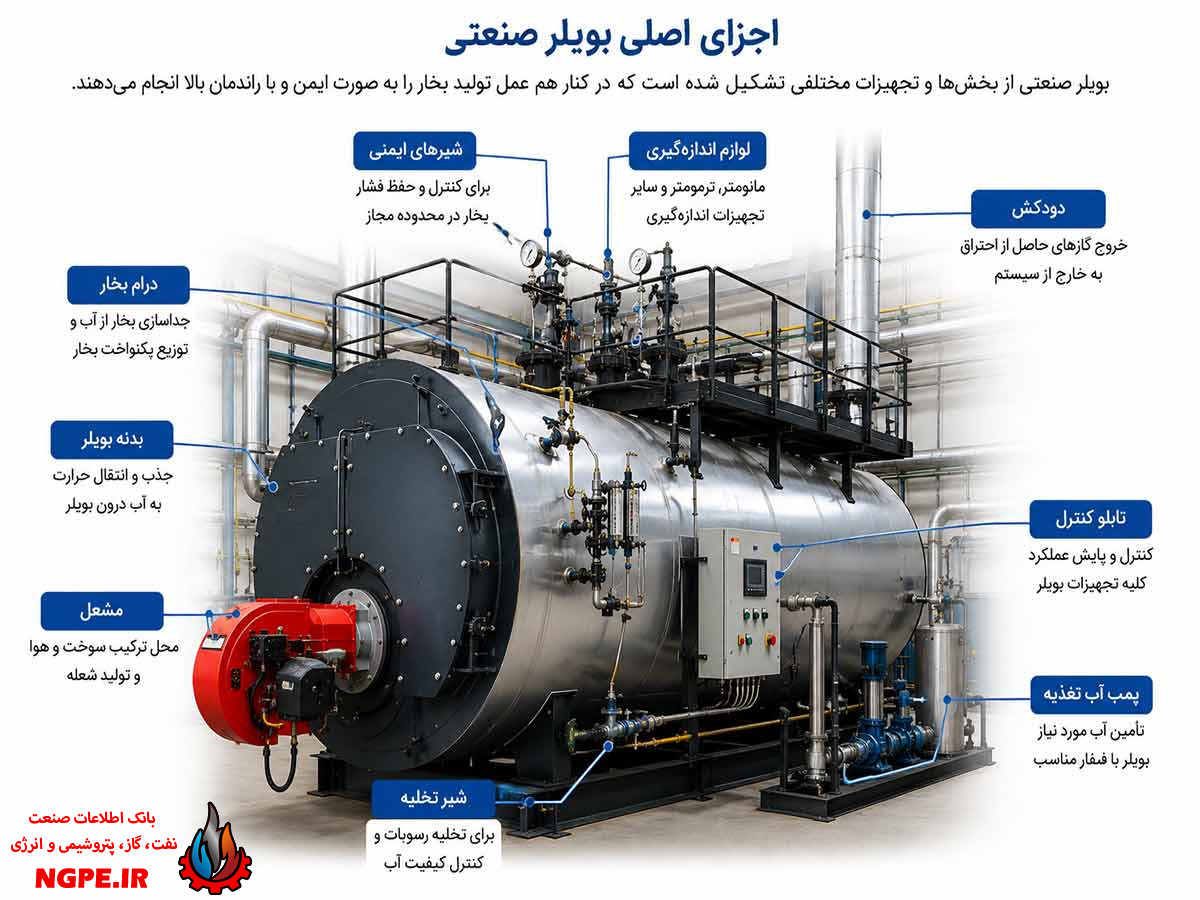

اجزای اصلی بویلر صنعتی
بویلر صنعتی از مجموعهای از تجهیزات مکانیکی، حرارتی و کنترلی تشکیل شده است.
1. محفظه احتراق
محفظه احتراق محلی است که در آن سوخت و هوا با یکدیگر واکنش داده و حرارت تولید میشود.
طراحی مناسب محفظه احتراق برای دستیابی به احتراق کامل، کاهش مصرف سوخت و کنترل آلایندهها اهمیت زیادی دارد.
2. مشعل
مشعل وظیفه ترکیب سوخت و هوا و ایجاد شعله را بر عهده دارد.
نوع مشعل باید بر اساس نوع سوخت، ظرفیت بویلر، فشار کاری و الزامات آلایندگی انتخاب شود.
3. لولهها یا سطوح انتقال حرارت
لولههای بویلر وظیفه انتقال حرارت از گازهای داغ احتراق به آب یا بخار را بر عهده دارند.
در طراحیهای مختلف ممکن است آرایش و مسیر جریان آب، بخار و گازهای احتراق متفاوت باشد.
4. درام بخار
در بویلرهای دارای درام، Steam Drum برای جداسازی بخار از آب و مدیریت جریان آب و بخار مورد استفاده قرار میگیرد.
5. پمپ آب تغذیه
پمپ تغذیه، آب مورد نیاز بویلر را با فشار مناسب وارد سیستم میکند.
6. دودکش
دودکش برای خروج گازهای حاصل از احتراق به کار میرود و باید متناسب با ظرفیت بویلر و شرایط گازهای خروجی طراحی شود.
7. سیستم کنترل
سیستم کنترل وظیفه پایش و تنظیم پارامترهایی مانند:
- فشار بخار
- دمای آب
- دمای بخار
- سطح آب
- نسبت سوخت و هوا
- وضعیت شعله
- فشار سوخت
را بر عهده دارد.
8. شیرهای ایمنی
شیرهای ایمنی یکی از مهمترین تجهیزات حفاظتی بویلر هستند و در صورت افزایش بیش از حد فشار، از ایجاد شرایط خطرناک جلوگیری میکنند.
9. سیستم تصفیه و تغذیه آب
آب ورودی بویلر باید کیفیت مناسبی داشته باشد. تجهیزات تصفیه آب و سیستمهای مربوط به کنترل کیفیت آب برای کاهش رسوب و خوردگی استفاده میشوند.
انواع بویلر صنعتی
بویلرهای صنعتی را میتوان بر اساس معیارهای مختلفی مانند نوع سیال در لولهها، نوع سوخت، فشار کاری و روش انتقال حرارت دستهبندی کرد.
بویلر فایرتیوب (Fire Tube Boiler)
در بویلر فایرتیوب یا لولهآتشی، گازهای داغ حاصل از احتراق از داخل لولهها عبور میکنند و آب در اطراف لولهها قرار دارد.
حرارت گازهای داغ از دیواره لوله به آب منتقل میشود.
مزایای فایرتیوب
- ساختار نسبتاً ساده
- هزینه اولیه مناسب
- بهرهبرداری سادهتر در ظرفیتهای مشخص
- مناسب برای برخی کاربردهای گرمایش و بخار صنعتی
این نوع بویلر بیشتر در کاربردهایی با ظرفیت و فشار متوسط مورد استفاده قرار میگیرد.
بویلر واترتیوب (Water Tube Boiler)
در بویلر واترتیوب یا لولهآبی، آب و بخار در داخل لولهها جریان دارند و گازهای داغ احتراق در اطراف لولهها حرکت میکنند.
این طراحی برای فشار و ظرفیتهای بالا بسیار مناسب است.
مزایای واترتیوب
- مناسب برای فشارهای بالا
- قابلیت استفاده در ظرفیتهای زیاد
- انتقال حرارت مناسب
- کاربرد گسترده در نیروگاهها و صنایع بزرگ
بویلرهای واترتیوب در بسیاری از واحدهای بزرگ صنعتی و نیروگاهی مورد استفاده قرار میگیرند.
انواع بویلر بر اساس نوع سوخت
بویلرهای صنعتی میتوانند با سوختهای مختلفی کار کنند.
بویلر گازسوز
گاز طبیعی یکی از سوختهای رایج در بویلرهای صنعتی است.
این نوع بویلر به دلیل دسترسی مناسب به گاز در بسیاری از واحدهای صنعتی مورد استفاده قرار میگیرد.
بویلر گازوئیلسوز
در برخی واحدهای صنعتی از گازوئیل بهعنوان سوخت اصلی یا سوخت پشتیبان استفاده میشود.
بویلر دوگانهسوز
برخی بویلرها قابلیت استفاده از دو نوع سوخت را دارند. این ویژگی میتواند انعطافپذیری سیستم را در شرایط مختلف افزایش دهد.
کاربرد بویلر صنعتی چیست؟
بویلر صنعتی در بسیاری از فرآیندهای تولیدی و صنعتی نقش اساسی دارد.
کاربرد بویلر در صنایع نفت و گاز
در صنعت نفت و گاز، بخار تولیدشده توسط بویلر میتواند برای کاربردهای مختلفی استفاده شود، از جمله:
- گرمایش تجهیزات فرآیندی
- تولید بخار مورد نیاز واحدهای صنعتی
- گرمکردن مخازن
- گرمایش خطوط و تجهیزات
- تأمین بخار برای فرآیندهای پالایشگاهی
- تولید بخار برای تجهیزات دوار
- استفاده در سیستمهای تولید انرژی
بخار در بسیاری از واحدهای نفت و گاز بهعنوان یک Utility مهم مورد استفاده قرار میگیرد.
کاربرد بویلر در پتروشیمی
در مجتمعهای پتروشیمی، بخار یکی از مهمترین سیالات جانبی فرآیندی محسوب میشود.
بویلر میتواند برای تأمین بخار مورد نیاز موارد زیر استفاده شود:
- مبدلهای حرارتی
- ریبویلرها
- تجهیزات فرآیندی
- سیستمهای گرمایشی
- خطوط فرآیندی
- واحدهای تولید مواد شیمیایی
- توربینهای بخار
فشار و دمای بخار مورد نیاز در هر واحد بر اساس طراحی فرآیند تعیین میشود.
کاربرد بویلر در پالایشگاه
در پالایشگاهها بخار در فرآیندهای متعددی مورد استفاده قرار میگیرد.
برخی کاربردهای مهم عبارتاند از:
- گرمکردن جریانهای فرآیندی
- تأمین بخار واحدهای پالایشی
- استفاده در ریبویلرها
- گرمایش مخازن
- Heat Tracing
- تولید انرژی
- پاکسازی برخی تجهیزات
- کاربردهای جانبی فرآیندی
به همین دلیل سیستم تولید و توزیع بخار یکی از بخشهای مهم تأسیسات جانبی پالایشگاه است.
کاربرد بویلر در نیروگاه
در نیروگاههای بخاری، بویلر نقش بسیار مهمی دارد.
در این سیستم، انرژی حاصل از سوخت برای تولید بخار استفاده میشود. بخار با فشار و دمای بالا وارد توربین بخار شده و انرژی حرارتی آن به انرژی مکانیکی تبدیل میشود.
توربین نیز میتواند ژنراتور را به حرکت درآورده و برق تولید کند.
به صورت ساده:
سوخت → بویلر → بخار → توربین → ژنراتور → برق
کاربرد بویلر در صنایع غذایی
در صنایع غذایی نیز بخار کاربردهای متعددی دارد.
از جمله:
- پخت و فرآوری مواد غذایی
- استریلسازی
- شستوشوی تجهیزات
- گرمایش مخازن
- تولید آب گرم
- کنترل دمای فرآیند
در این صنایع، کیفیت بخار و آب تغذیه اهمیت ویژهای دارد.
کاربرد بویلر در صنایع دارویی
بخار در صنایع داروسازی برای فرآیندهایی مانند:
- استریلسازی تجهیزات
- گرمایش
- تولید آب گرم
- فرآیندهای تولیدی
- شستوشوی تجهیزات
استفاده میشود.
در کاربردهای حساس دارویی، مشخصات بخار و کیفیت آب باید مطابق الزامات فرآیند و استانداردهای مربوطه کنترل شود.
مزایای استفاده از بویلر صنعتی
استفاده از بویلر صنعتی مزایای مختلفی برای واحدهای تولیدی دارد.
1. تولید بخار در محل
کارخانه میتواند بخار مورد نیاز خود را در محل تولید کند و وابستگی به منابع خارجی کاهش پیدا کند.
2. تأمین انرژی حرارتی
بویلر امکان تأمین مقدار قابل توجهی انرژی حرارتی برای فرآیندهای صنعتی را فراهم میکند.
3. کاربردهای متنوع
بخار تولیدشده میتواند در بخشهای مختلف یک کارخانه مورد استفاده قرار گیرد.
4. امکان کنترل فرآیند
با سیستمهای کنترل مدرن میتوان فشار، دما، سطح آب و میزان تولید بخار را کنترل کرد.
5. قابلیت استفاده از سوختهای مختلف
بسته به طراحی بویلر، امکان استفاده از گاز، گازوئیل یا سوختهای دیگر وجود دارد.
معایب و چالشهای بویلر صنعتی
در کنار مزایا، بویلر صنعتی دارای چالشهایی نیز است.
- مصرف سوخت
- نیاز به تصفیه مناسب آب
- تشکیل رسوب
- خوردگی
- تولید گازهای احتراق
- نیاز به تعمیرات دورهای
- نیاز به تجهیزات ایمنی
- هزینه نصب و نگهداری
- نیاز به اپراتور و کنترل مناسب
بنابراین انتخاب صحیح بویلر و نگهداری منظم آن برای عملکرد ایمن و اقتصادی ضروری است.
اهمیت تصفیه آب در بویلر
کیفیت آب تغذیه یکی از عوامل مهم در عملکرد بویلر است.
وجود مواد محلول، سختی آب، اکسیژن و سایر ناخالصیها میتواند مشکلاتی مانند:
- تشکیل رسوب
- کاهش انتقال حرارت
- افزایش مصرف سوخت
- خوردگی لولهها
- کاهش عمر تجهیزات
را ایجاد کند.
به همین دلیل در سیستمهای صنعتی از روشها و تجهیزات مختلف تصفیه آب استفاده میشود.
تجهیزات جانبی بویلر صنعتی
یک سیستم بویلر صنعتی معمولاً فقط شامل خود دیگ نیست و تجهیزات جانبی مختلفی نیز دارد.
برخی از این تجهیزات عبارتاند از:
- پمپ آب تغذیه
- مشعل
- سیستم تصفیه آب
- سختیگیر یا تجهیزات مناسب تصفیه
- سیستم کنترل
- شیرهای ایمنی
- دودکش
- تجهیزات بازیابی حرارت
- سیستم تخلیه زیرآب
- مخزن تغذیه
- سیستم سوخترسانی
- تجهیزات اندازهگیری فشار و دما
مجموعه این تجهیزات باعث میشوند بویلر بتواند به شکل ایمن و پایدار کار کند.
راندمان بویلر صنعتی چیست؟
راندمان بویلر نشان میدهد چه مقدار از انرژی موجود در سوخت به انرژی مفید در آب یا بخار تبدیل میشود.
هرچه راندمان بیشتر باشد، مقدار بیشتری از انرژی سوخت به شکل مفید مورد استفاده قرار میگیرد.
عوامل مختلفی بر راندمان تأثیر دارند، از جمله:
- کیفیت احتراق
- نسبت مناسب سوخت و هوا
- دمای گازهای خروجی
- وضعیت سطوح انتقال حرارت
- میزان رسوب
- عایقکاری
- کیفیت آب
- عملکرد مشعل
- استفاده از سیستمهای بازیابی حرارت
استفاده از تجهیزات بازیابی حرارت مانند اکونومایزر (Economizer) میتواند به افزایش بهرهوری سیستم کمک کند.
نکات مهم در انتخاب بویلر صنعتی
برای انتخاب بویلر مناسب باید شرایط پروژه بهصورت دقیق بررسی شود.
مهمترین پارامترها عبارتاند از:
ظرفیت تولید بخار
میزان بخار مورد نیاز کارخانه باید مشخص شود.
فشار بخار
فشار مورد نیاز فرآیند روی نوع و طراحی بویلر تأثیر مستقیم دارد.
دمای بخار
در برخی فرآیندها بخار اشباع و در برخی کاربردها بخار با شرایط دمایی بالاتر مورد نیاز است.
نوع سوخت
در دسترس بودن و هزینه سوخت باید بررسی شود.
کیفیت آب
کیفیت آب موجود و سیستم تصفیه مورد نیاز باید مشخص شود.
فضای نصب
ابعاد بویلر و تجهیزات جانبی باید با فضای موجود در سایت هماهنگ باشد.
الزامات زیستمحیطی
میزان آلایندههای خروجی و الزامات مربوط به انتشار گازهای حاصل از احتراق نیز باید در طراحی لحاظ شود.
نگهداری و تعمیرات بویلر صنعتی
تعمیرات و نگهداری منظم نقش مهمی در افزایش ایمنی و عمر بویلر دارد.
برخی اقدامات مهم عبارتاند از:
- بازرسی مشعل
- کنترل شعله
- بررسی فشار و دما
- بررسی سطح آب
- تست شیرهای ایمنی
- بررسی لولههای انتقال حرارت
- کنترل خوردگی
- بررسی رسوب
- کنترل پمپهای آب تغذیه
- بررسی تجهیزات کنترلی
- بررسی دودکش
- کنترل سیستم سوخترسانی
- تمیزکاری سطوح انتقال حرارت
برنامه نگهداری باید بر اساس نوع بویلر، شرایط کاری، توصیه سازنده و الزامات ایمنی تنظیم شود.
تفاوت بویلر صنعتی با آبگرمکن
اگرچه هر دو تجهیز برای گرمکردن آب استفاده میشوند، اما کاربرد و طراحی آنها متفاوت است.
آبگرمکن معمولاً برای تولید آب گرم مصرفی یا گرمایشی در مقیاس کوچکتر استفاده میشود، در حالی که بویلر صنعتی برای تولید بخار یا آب گرم در ظرفیتهای صنعتی و برای فرآیندهای مختلف طراحی میشود.
بویلرهای صنعتی معمولاً دارای سیستمهای کنترل، ایمنی و تجهیزات جانبی بسیار پیچیدهتری هستند.
جمعبندی
بویلر صنعتی چیست؟ بویلر صنعتی تجهیزی است که با استفاده از انرژی حاصل از احتراق سوخت یا سایر منابع انرژی، آب را به بخار یا آب گرم تبدیل میکند. بخار تولیدشده میتواند برای گرمایش، فرآیندهای صنعتی، تولید انرژی و کاربردهای مختلف مورد استفاده قرار گیرد.
بویلرهای Fire Tube و Water Tube از مهمترین انواع بویلرهای صنعتی هستند که هرکدام برای شرایط مشخصی از فشار، ظرفیت و فرآیند مناسباند.
این تجهیزات در صنایع نفت و گاز، پتروشیمی، پالایشگاه، نیروگاه، صنایع غذایی، داروسازی و صنایع شیمیایی کاربرد گستردهای دارند.
برای دستیابی به عملکرد مناسب، انتخاب صحیح ظرفیت و نوع بویلر، تصفیه مناسب آب، کنترل فرآیند احتراق، استفاده از تجهیزات ایمنی و انجام تعمیرات دورهای اهمیت بسیار زیادی دارد.
