راکتور صنعتی چیست و چه کاربردی دارد؟
راکتور صنعتی (Industrial Reactor) یکی از مهمترین تجهیزات در صنایع شیمیایی، پتروشیمی، نفت و گاز، داروسازی و صنایع فرآیندی است که برای انجام کنترلشده واکنشهای شیمیایی مورد استفاده قرار میگیرد. در راکتور، مواد اولیه تحت شرایط مشخصی مانند دما، فشار، زمان ماند و ترکیب شیمیایی قرار میگیرند تا به محصولات مورد نظر تبدیل شوند.
طراحی راکتور صنعتی به نوع واکنش، خواص مواد، ظرفیت تولید، دما و فشار عملیاتی و شرایط فرآیند بستگی دارد. به همین دلیل راکتورها در شکلها و ساختارهای مختلفی مانند راکتور ناپیوسته، راکتور پیوسته، راکتور لولهای، راکتور مخزنی همزندار و راکتور بستر ثابت ساخته میشوند.
در این مقاله با مفهوم راکتور صنعتی، نحوه عملکرد، انواع، اجزای اصلی، کاربردها، مزایا و عوامل مؤثر بر طراحی آن آشنا میشویم.
راکتور صنعتی تجهیزی است که برای انجام و کنترل یک یا چند واکنش شیمیایی در مقیاس صنعتی طراحی میشود.
در سادهترین حالت، مواد اولیه وارد راکتور شده و تحت شرایط مشخصی با یکدیگر واکنش میدهند. پس از انجام واکنش، محصول تولیدشده از راکتور خارج شده و برای مراحل بعدی فرآیند مانند جداسازی، تصفیه یا ذخیرهسازی ارسال میشود.
راکتور میتواند برای واکنشهای مختلفی از جمله:
- واکنشهای گاز-گاز
- واکنشهای گاز-مایع
- واکنشهای مایع-مایع
- واکنشهای گاز-جامد
- واکنشهای مایع-جامد
مورد استفاده قرار گیرد.
هدف اصلی در طراحی راکتور، ایجاد شرایطی است که واکنش با سرعت، تبدیل و انتخابپذیری مناسب انجام شود.
راکتور صنعتی چگونه کار میکند؟
عملکرد راکتور به نوع واکنش و طراحی آن بستگی دارد، اما بهطور کلی فرآیند به این شکل انجام میشود:
- مواد اولیه وارد راکتور میشوند.
- دما و فشار به شرایط مورد نیاز واکنش رسانده میشود.
- مواد برای مدت مشخصی در راکتور باقی میمانند.
- واکنش شیمیایی انجام میشود.
- محصولات واکنش از راکتور خارج میشوند.
- در صورت نیاز، محصولات وارد تجهیزات جداسازی و تصفیه میشوند.
در برخی راکتورها مواد اولیه بهصورت مداوم وارد شده و محصولات نیز بهصورت پیوسته خارج میشوند. در برخی دیگر، مواد اولیه ابتدا وارد راکتور شده و پس از پایان واکنش، محصول تخلیه میشود.
چرا راکتور صنعتی اهمیت دارد؟
راکتور قلب بسیاری از فرآیندهای شیمیایی و پتروشیمیایی محسوب میشود؛ زیرا مرحله اصلی تبدیل مواد اولیه به محصول در آن اتفاق میافتد.
عملکرد صحیح راکتور میتواند روی موارد زیر تأثیر مستقیم داشته باشد:
- ظرفیت تولید
- کیفیت محصول
- مصرف انرژی
- میزان مواد اولیه مصرفی
- تولید محصولات جانبی
- ایمنی فرآیند
- هزینه عملیاتی
- بازده اقتصادی کارخانه
به همین دلیل انتخاب نوع مناسب راکتور یکی از مهمترین مراحل طراحی یک واحد صنعتی است.
انواع راکتورهای صنعتی
راکتورهای صنعتی را میتوان بر اساس روش کار، شکل هندسی، نوع واکنش و نحوه جریان مواد دستهبندی کرد.
- راکتور ناپیوسته (Batch Reactor)
در راکتور ناپیوسته، مقدار مشخصی از مواد اولیه وارد مخزن میشود و واکنش برای مدت مشخصی انجام میگیرد.
پس از پایان واکنش، محصول از راکتور خارج شده و برای سیکل بعدی آماده میشود.
مزایای راکتور ناپیوسته
- انعطافپذیری بالا
- مناسب برای تولید محصولات مختلف
- مناسب برای ظرفیتهای کوچک و متوسط
- امکان کنترل شرایط واکنش در هر بچ
کاربردها
راکتورهای Batch در صنایعی مانند:
- مواد شیمیایی تخصصی
- رزینها
- رنگ و پوشش
- داروسازی
- محصولات ویژه شیمیایی
کاربرد دارند.
- راکتور پیوسته (Continuous Reactor)
در راکتور پیوسته، مواد اولیه بهطور مداوم وارد راکتور شده و محصولات نیز بهصورت پیوسته خارج میشوند.
این نوع راکتور برای فرآیندهایی که تولید مداوم و ظرفیت بالا دارند بسیار مناسب است.
مزایای راکتور پیوسته
- ظرفیت تولید بالا
- عملکرد مداوم
- امکان اتوماسیون مناسب
- تولید یکنواختتر در شرایط پایدار
- مناسب برای تولید انبوه
راکتورهای پیوسته در بسیاری از واحدهای پتروشیمی و صنایع شیمیایی مورد استفاده قرار میگیرند.
- راکتور مخزنی همزندار (CSTR)
CSTR یا Continuous Stirred-Tank Reactor یکی از انواع مهم راکتورهای پیوسته است.
در این راکتور، مواد اولیه بهصورت پیوسته وارد مخزن میشوند و یک همزن باعث اختلاط مواد داخل راکتور میشود.
هدف از همزدن، ایجاد توزیع مناسب دما و غلظت و افزایش تماس بین مواد واکنشدهنده است.
اجزای مهم CSTR
- مخزن
- همزن
- موتور
- شفت
- پروانه
- نازلهای ورودی و خروجی
- سیستم گرمایش یا سرمایش
- تجهیزات اندازهگیری و کنترل
- راکتور لولهای (Plug Flow Reactor)
PFR یا Plug Flow Reactor معمولاً به شکل یک لوله یا مجموعهای از لولهها طراحی میشود.
مواد واکنشدهنده از یک سمت وارد شده و در طول مسیر لوله حرکت میکنند. واکنش در طول مسیر انجام شده و محصول از انتهای راکتور خارج میشود.
این نوع راکتور برای بسیاری از فرآیندهای پیوسته با ظرفیت بالا کاربرد دارد.
مزایای راکتور لولهای
- طراحی نسبتاً ساده
- مناسب برای فرآیندهای پیوسته
- امکان دستیابی به تبدیل مناسب در بسیاری از واکنشها
- قابلیت استفاده در دما و فشارهای مختلف، بسته به طراحی
- راکتور بستر ثابت (Fixed Bed Reactor)
در راکتور بستر ثابت، معمولاً یک ماده جامد مانند کاتالیست داخل راکتور قرار گرفته و سیال واکنشدهنده از میان بستر عبور میکند.
کاتالیست سرعت واکنش را افزایش میدهد، بدون اینکه بهعنوان واکنشدهنده اصلی مصرف شود.
راکتورهای بستر ثابت در صنعت نفت و پتروشیمی اهمیت زیادی دارند.
کاربردهای راکتور بستر ثابت
- فرآیندهای هیدروژناسیون
- هیدروتریتینگ
- برخی فرآیندهای پالایشگاهی
- واکنشهای کاتالیستی
- تولید مواد شیمیایی
- راکتور بستر سیال (Fluidized Bed Reactor)
در راکتور بستر سیال، ذرات جامد توسط جریان سیال به حالت معلق یا شبهمعلق درمیآیند.
این وضعیت باعث افزایش سطح تماس بین فاز جامد و سیال میشود و میتواند انتقال حرارت و جرم مناسبی ایجاد کند.
یکی از نمونههای شناختهشده کاربرد این فناوری، برخی فرآیندهای کاتالیستی در پالایشگاهها و صنایع پتروشیمی است.
- راکتور کاتالیستی
در بسیاری از واکنشهای صنعتی از کاتالیست برای افزایش سرعت واکنش و بهبود عملکرد فرآیند استفاده میشود.
راکتور کاتالیستی میتواند بر اساس شکل کاتالیست و نحوه تماس آن با مواد واکنشدهنده، طراحیهای مختلفی داشته باشد.
استفاده صحیح از کاتالیست میتواند باعث:
- افزایش سرعت واکنش
- کاهش دمای مورد نیاز در برخی فرآیندها
- افزایش انتخابپذیری
- کاهش مصرف انرژی
شود.
کاربرد راکتور صنعتی در صنایع نفت و گاز
راکتورها در بخشهای مختلف صنایع نفت، گاز و پتروشیمی استفاده میشوند.
- فرآیندهای پالایش نفت
در پالایشگاهها، واکنشهای شیمیایی متعددی برای تبدیل و بهبود کیفیت برشهای نفتی انجام میشود.
برخی واحدهای پالایشگاهی از راکتورهای کاتالیستی برای فرآیندهایی مانند هیدروتریتینگ و سایر فرآیندهای تبدیل استفاده میکنند.
- هیدروتریتینگ
در فرآیند Hydrotreating، ترکیبات ناخواسته موجود در خوراک نفتی در حضور هیدروژن و کاتالیست کاهش داده میشوند.
این فرآیند میتواند برای کاهش ترکیباتی مانند گوگرد و بهبود کیفیت خوراک یا محصول مورد استفاده قرار گیرد.
راکتور بخش اصلی این فرآیند است.
- هیدروکراکر
در واحد Hydrocracking، هیدروکربنهای سنگینتر در حضور هیدروژن و کاتالیست به محصولات سبکتر و باارزشتر تبدیل میشوند.
راکتور هیدروکراکر باید برای شرایط عملیاتی خاص مانند دمای بالا و فشار بالای هیدروژن طراحی شود.
- تولید مواد پتروشیمی
راکتورها در تولید طیف وسیعی از محصولات پتروشیمی مورد استفاده قرار میگیرند.
از جمله:
- پلیمرها
- مواد شیمیایی پایه
- حلالها
- مواد اولیه صنایع پلاستیک
- مواد شیمیایی تخصصی
نوع راکتور به واکنش مورد نظر و ویژگی محصول بستگی دارد.
کاربرد راکتور در صنایع شیمیایی
در کارخانههای شیمیایی، راکتورها برای تبدیل مواد اولیه به محصولات مختلف استفاده میشوند.
این فرآیندها ممکن است شامل:
- پلیمریزاسیون
- اکسیداسیون
- هیدروژناسیون
- استریفیکاسیون
- خنثیسازی
- هیدرولیز
- واکنشهای اسید و باز
باشند.
هر یک از این واکنشها شرایط خاص خود را دارند و راکتور باید متناسب با آن طراحی شود.
راکتور پلیمریزاسیون چیست؟
یکی از کاربردهای مهم راکتورهای صنعتی، تولید پلیمرها است.
در فرآیند پلیمریزاسیون، مولکولهای کوچکتر یا مونومرها به یکدیگر متصل شده و زنجیرههای پلیمری تشکیل میدهند.
راکتورهای پلیمریزاسیون ممکن است به شکل:
- Batch
- CSTR
- لولهای
- بسترهای خاص
طراحی شوند.
کنترل دقیق دما، فشار، اختلاط و زمان ماند در این فرآیند اهمیت زیادی دارد.

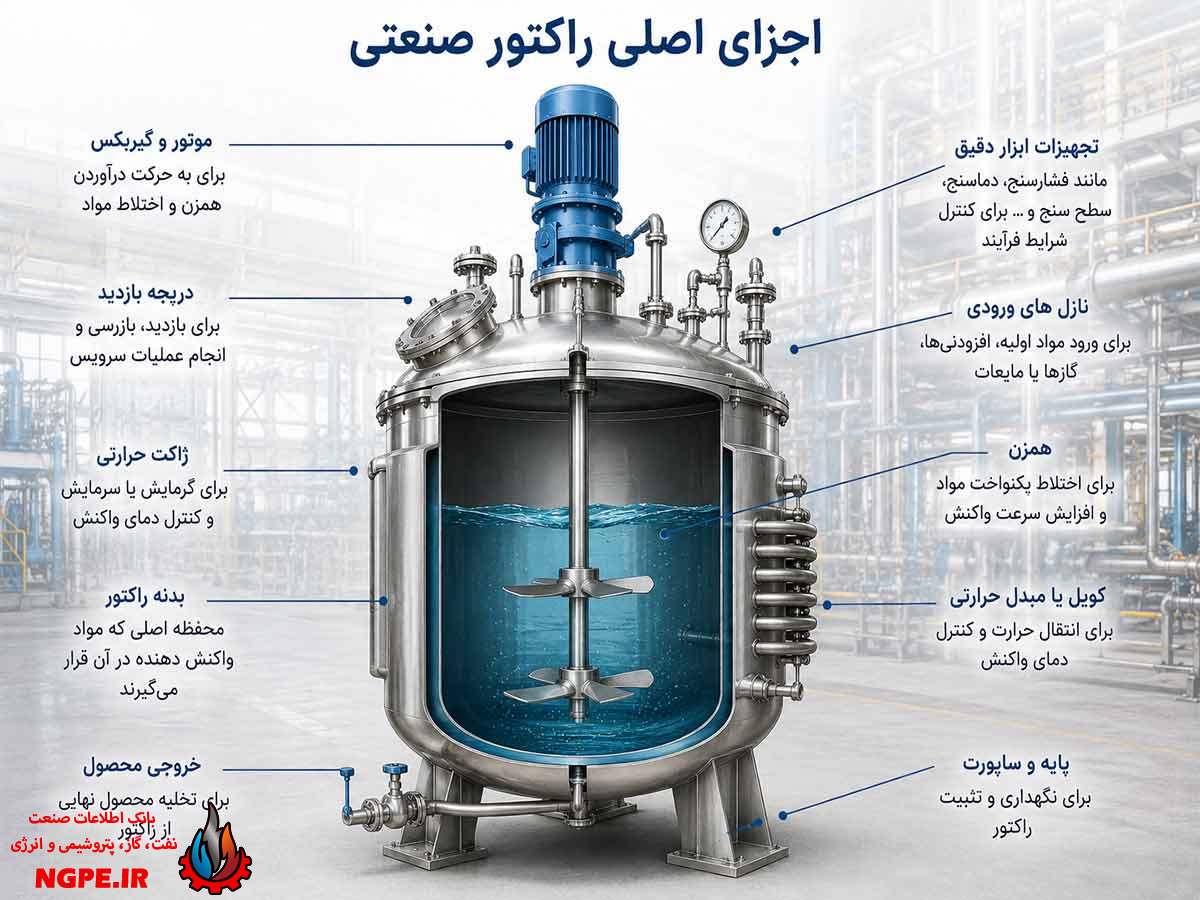

اجزای اصلی راکتور صنعتی
اگرچه طراحی راکتورها با توجه به نوع آنها متفاوت است، اما بسیاری از راکتورهای صنعتی دارای اجزای مشترکی هستند.
بدنه راکتور
بدنه اصلی وظیفه نگهداری مواد و تحمل شرایط عملیاتی را بر عهده دارد.
جنس بدنه میتواند بر اساس نوع سیال، دما، فشار و خوردگی انتخاب شود.
سیستم همزن
در راکتورهای مخزنی، همزن برای مخلوط کردن مواد و بهبود انتقال حرارت و جرم استفاده میشود.
انتخاب نوع پروانه، سرعت چرخش و توان موتور به ویژگیهای سیال و فرآیند بستگی دارد.
ژاکت حرارتی
در برخی راکتورها برای کنترل دما از Jacket در اطراف بدنه استفاده میشود.
سیال گرم یا سرد از داخل ژاکت عبور میکند و باعث انتقال حرارت به محتویات راکتور یا گرفتن حرارت از آن میشود.
کویل حرارتی
در برخی طراحیها بهجای ژاکت یا در کنار آن از کویل داخلی برای گرمایش یا سرمایش استفاده میشود.
نازلها
نازلها برای موارد مختلفی مانند:
- ورود مواد اولیه
- خروج محصول
- ورود گاز
- تخلیه
- نصب تجهیزات اندازهگیری
- تزریق مواد شیمیایی
استفاده میشوند.
سیستم آببندی شفت
در راکتورهای همزندار، محل عبور شفت از بدنه باید بهدرستی آببندی شود.
برای این منظور ممکن است از Mechanical Seal یا سایر روشهای آببندی مناسب استفاده شود.
تجهیزات ابزار دقیق
کنترل دقیق شرایط واکنش بدون ابزار دقیق مناسب امکانپذیر نیست.
برخی تجهیزات مورد استفاده عبارتاند از:
- سنسور دما
- فشارسنج
- ترانسمیتر فشار
- سطحسنج
- دبیسنج
- تجهیزات کنترل فرآیند
پارامترهای مهم در طراحی راکتور صنعتی
طراحی راکتور یک فرآیند مهندسی پیچیده است و باید عوامل مختلفی در آن در نظر گرفته شود.
دما
دمای واکنش میتواند روی سرعت واکنش، انتخابپذیری و ایمنی فرآیند تأثیر زیادی داشته باشد.
فشار
برخی واکنشها در فشار بالا انجام میشوند. در این شرایط، طراحی مکانیکی بدنه، اتصالات و تجهیزات ایمنی اهمیت ویژهای پیدا میکند.
زمان ماند
Residence Time مدت زمانی است که مواد در راکتور باقی میمانند.
زمان ماند مناسب به نوع واکنش و میزان تبدیل مورد نیاز بستگی دارد.
اختلاط
در راکتورهای مخزنی، کیفیت اختلاط میتواند بر انتقال حرارت، انتقال جرم و یکنواختی واکنش تأثیر بگذارد.
انتقال حرارت
بسیاری از واکنشهای شیمیایی گرمازا یا گرماگیر هستند. بنابراین سیستم کنترل حرارت باید متناسب با شرایط واکنش طراحی شود.
خوردگی
اگر مواد واکنشدهنده یا محصولات خورنده باشند، انتخاب متریال مناسب و روشهای کنترل خوردگی اهمیت زیادی دارد.
راکتور گرمازا و گرماگیر چیست؟
واکنشهای شیمیایی را میتوان از نظر تبادل حرارت نیز دستهبندی کرد.
واکنش گرمازا
در واکنش گرمازا، حرارت آزاد میشود.
در چنین فرآیندهایی کنترل دما اهمیت زیادی دارد؛ زیرا افزایش بیش از حد دما میتواند سرعت واکنش را افزایش داده و شرایط فرآیند را ناپایدار کند.
واکنش گرماگیر
در واکنش گرماگیر، برای انجام واکنش به جذب حرارت نیاز است.
در این شرایط سیستم گرمایش باید بتواند انرژی مورد نیاز واکنش را تأمین کند.
مزایای راکتورهای صنعتی
استفاده از راکتور مناسب میتواند مزایای مختلفی برای واحد صنعتی داشته باشد:
- افزایش ظرفیت تولید
- کنترل بهتر واکنش
- افزایش کیفیت محصول
- بهبود بازده فرآیند
- کاهش تولید محصولات جانبی
- امکان کنترل دقیق دما و فشار
- امکان استفاده از کاتالیست
- قابلیت اتوماسیون فرآیند
نکات ایمنی در طراحی و بهرهبرداری راکتور
ایمنی در راکتورهای صنعتی اهمیت بسیار زیادی دارد؛ بهخصوص زمانی که واکنش در دما یا فشار بالا انجام میشود.
برخی اقدامات مهم ایمنی عبارتاند از:
- طراحی مناسب بر اساس شرایط فرآیند
- استفاده از تجهیزات کنترل فشار
- نصب سیستمهای حفاظتی مناسب
- کنترل دقیق دما
- جلوگیری از افزایش بیش از حد فشار
- پایش سطح و دبی
- استفاده از سیستمهای Shutdown مناسب
- بررسی خوردگی
- بازرسی دورهای
- رعایت دستورالعملهای بهرهبرداری
در واکنشهای گرمازا، طراحی سیستمهای کنترل و حفاظت اهمیت بیشتری پیدا میکند.
تفاوت راکتور صنعتی و مخزن تحت فشار
گاهی راکتور صنعتی با مخزن تحت فشار اشتباه گرفته میشود.
مخزن تحت فشار در درجه اول برای نگهداری سیال در فشار مشخص طراحی میشود، در حالی که راکتور علاوه بر تحمل شرایط فرآیندی، برای انجام یک واکنش شیمیایی طراحی شده است.
یک راکتور ممکن است از نظر مکانیکی یک تجهیز تحت فشار باشد، اما هر مخزن تحت فشاری را نمیتوان راکتور در نظر گرفت.
به بیان ساده:
مخزن تحت فشار = نگهداری سیال تحت فشار
راکتور = انجام و کنترل واکنش شیمیایی
استانداردهای مورد استفاده برای راکتورهای صنعتی
استاندارد مورد استفاده برای طراحی راکتور به نوع تجهیز و شرایط سرویس بستگی دارد.
در بسیاری از پروژهها، اگر راکتور در دسته تجهیزات تحت فشار قرار گیرد، الزامات مربوط به ASME Section VIII میتواند مورد توجه قرار گیرد.
علاوه بر آن، استانداردهای مربوط به طراحی فرآیندی، متریال، جوشکاری، بازرسی، ابزار دقیق و ایمنی نیز ممکن است در طراحی و ساخت راکتور مورد استفاده قرار گیرند.
انتخاب استاندارد باید توسط تیم مهندسی پروژه و بر اساس مشخصات فرآیند و الزامات قانونی و قراردادی انجام شود.
راکتور صنعتی چگونه انتخاب میشود؟
برای انتخاب راکتور مناسب، ابتدا باید مشخصات واکنش و فرآیند بهطور کامل بررسی شود.
مهمترین پارامترها عبارتاند از:
- نوع واکنش
- فاز مواد واکنشدهنده
- دما
- فشار
- سرعت واکنش
- میزان تبدیل مورد نیاز
- زمان ماند
- نیاز به کاتالیست
- میزان تولید
- نیاز به اختلاط
- نیاز به گرمایش یا سرمایش
- خورندگی مواد
برای مثال، راکتور Batch برای فرآیندهایی با تولید متنوع و انعطافپذیری بالا مناسب است، در حالی که برای تولید انبوه و مداوم، راکتورهای Continuous میتوانند گزینه مناسبتری باشند.
جمعبندی
راکتور صنعتی تجهیزی اساسی برای انجام و کنترل واکنشهای شیمیایی در صنایع نفت، گاز، پتروشیمی، شیمیایی و بسیاری از صنایع دیگر است. این تجهیزات میتوانند در مدلهای مختلفی مانند Batch، Continuous، CSTR، PFR، Fixed Bed و Fluidized Bed طراحی شوند.
انتخاب نوع راکتور به عواملی مانند نوع واکنش، دما، فشار، زمان ماند، فاز مواد، میزان تولید، نیاز به کاتالیست و شرایط انتقال حرارت و جرم بستگی دارد.
در صنایع نفت و گاز، راکتورها در فرآیندهایی مانند هیدروتریتینگ، هیدروکراکر و برخی فرآیندهای کاتالیستی نقش مهمی دارند و عملکرد صحیح آنها میتواند تأثیر مستقیمی بر کیفیت محصول، مصرف انرژی، ظرفیت تولید و ایمنی واحد داشته باشد.
بنابراین طراحی، ساخت، نصب و بهرهبرداری از راکتور باید بر اساس محاسبات مهندسی، مشخصات فرآیند و استانداردهای مرتبط انجام شود.
