مخزن سقف شناور چیست؟
مخزن سقف شناور (Floating Roof Tank) یکی از تجهیزات مهم ذخیرهسازی در صنایع نفت، گاز، پتروشیمی و پالایشگاهها است. این نوع مخزن بهگونهای طراحی میشود که سقف آن به جای ثابت بودن، روی سطح مایع شناور باشد و همراه با تغییر سطح سیال بالا و پایین برود.
استفاده از سقف شناور باعث کاهش فضای بخار بالای مایع و در نتیجه کاهش میزان تبخیر و انتشار بخارات هیدروکربنی میشود. به همین دلیل این مخازن بهویژه برای ذخیره موادی مانند نفت خام و برخی فرآوردههای نفتی فرار کاربرد گستردهای دارند.
مخزن سقف شناور چیست؟
مخزن سقف شناور، مخزنی است که سقف آن مستقیماً روی سطح مایع قرار گرفته و با تغییر ارتفاع سیال حرکت میکند. برخلاف مخزن سقف ثابت، در این نوع مخزن فضای بخار دائمی و بزرگی بین سقف و سطح مایع وجود ندارد.
سقف شناور میتواند به دو شکل اصلی طراحی شود:
- سقف شناور خارجی (External Floating Roof)
- سقف شناور داخلی (Internal Floating Roof)
هدف اصلی استفاده از این ساختار، کاهش تبخیر سیال، کنترل انتشار بخارات و افزایش بهرهوری ذخیرهسازی است.
چرا از مخزن سقف شناور استفاده میشود؟
بسیاری از فرآوردههای نفتی دارای ترکیبات فرار هستند. هنگامی که این مواد در یک مخزن با سقف ثابت ذخیره میشوند، فضای بخار بالای مایع در اثر تغییر سطح سیال تغییر کرده و بخشی از ترکیبات هیدروکربنی میتواند وارد اتمسفر شود.
سقف شناور با حرکت روی سطح مایع، این فضای بخار را تا حد زیادی کاهش میدهد. در نتیجه، میزان تبخیر و انتشار بخارات کاهش پیدا میکند.
این ویژگی یکی از مهمترین دلایل استفاده از Floating Roof Tank در مخازن بزرگ ذخیره فرآوردههای نفتی است.
انواع مخزن سقف شناور
۱. مخزن سقف شناور خارجی
در این نوع مخزن، سقف شناور در تماس مستقیم با محیط بیرون قرار دارد. سقف روی سطح مایع حرکت میکند و با کاهش یا افزایش سطح سیال، موقعیت آن تغییر میکند.
مخازن سقف شناور خارجی معمولاً دارای تجهیزات و اجزایی مانند موارد زیر هستند:
- سقف شناور
- رینگ آببندی
- پایههای سقف
- سیستم تخلیه آب باران
- نردبان متحرک
- تجهیزات اندازهگیری سطح
- سیستمهای حفاظت و دسترسی
این نوع مخزن معمولاً برای ذخیره حجم زیادی از فرآوردههای نفتی مورد استفاده قرار میگیرد.
۲. مخزن سقف شناور داخلی
در مخزن سقف شناور داخلی، یک سقف ثابت در قسمت بالایی مخزن وجود دارد و یک سقف شناور در داخل آن قرار میگیرد.
سقف ثابت از سقف شناور و سیال در برابر شرایط محیطی مانند باد، باران و گردوغبار محافظت میکند.
مخزن سقف شناور داخلی برای ذخیره برخی فرآوردههای نفتی و مایعاتی که نیاز به کنترل بیشتر بخارات دارند، گزینه مناسبی است.

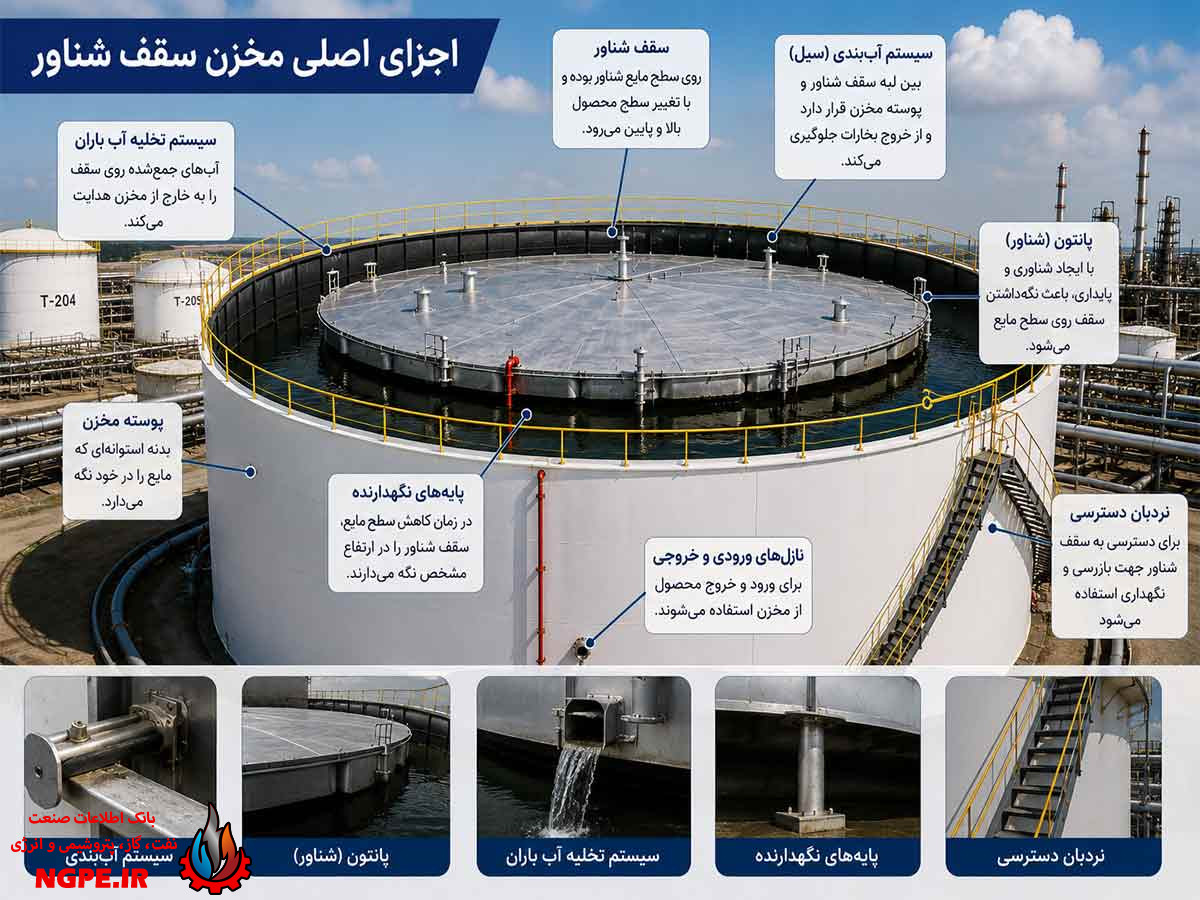

اجزای اصلی مخزن سقف شناور
مخازن سقف شناور از اجزای مختلفی تشکیل شدهاند که برای عملکرد صحیح و ایمن سیستم ضروری هستند.
سقف شناور
مهمترین بخش این مخزن، سقف شناور است که روی سطح سیال قرار میگیرد. این سقف باید دارای شناوری کافی و استحکام مناسب باشد.
سیستم آببندی
بین لبه سقف شناور و دیواره داخلی مخزن فاصلهای وجود دارد. برای کاهش عبور بخارات از این قسمت از سیستم آببندی (Seal) استفاده میشود.
سیستم آببندی یکی از مهمترین اجزای مخزن است و عملکرد صحیح آن تأثیر مستقیمی بر کاهش انتشار بخارات دارد.
پایههای سقف
در برخی شرایط، سقف شناور هنگام پایین آمدن باید روی پایههایی قرار گیرد تا فاصله مناسبی از کف مخزن ایجاد شود.
سیستم تخلیه آب باران
در مخازن سقف شناور خارجی، آب باران میتواند روی سقف جمع شود. بنابراین یک سیستم مناسب برای انتقال آب باران از سقف به خارج از مخزن در نظر گرفته میشود.
نردبان متحرک
نردبان متحرک امکان دسترسی ایمن به سقف شناور را فراهم میکند و همراه با حرکت سقف تغییر موقعیت میدهد.
ونتها
در مخازن دارای سقف شناور داخلی، تجهیزات تهویه و ونت برای کنترل شرایط فضای بخار و جلوگیری از تجمع بیش از حد بخارات مورد استفاده قرار میگیرند.
مخزن سقف شناور چگونه کار میکند؟
عملکرد این مخازن بر اساس اصل شناوری است.
هنگامی که مخزن پر میشود، سطح مایع افزایش یافته و سقف شناور به سمت بالا حرکت میکند. هنگام خروج سیال و کاهش سطح مایع نیز سقف به سمت پایین حرکت میکند.
به این ترتیب سقف تقریباً همواره روی سطح سیال قرار دارد و فضای خالی بین سقف و مایع بسیار محدود میشود.
این عملکرد باعث میشود مقدار قابل توجهی از تبخیر و انتشار ترکیبات فرار کاهش پیدا کند.
کاربردهای مخزن سقف شناور
مخازن سقف شناور بیشتر برای ذخیره مایعاتی استفاده میشوند که دارای ترکیبات فرار هستند. برخی از کاربردهای مهم عبارتاند از:
- ذخیره نفت خام
- ذخیره بنزین
- ذخیره نفتا
- ذخیره برخی فرآوردههای نفتی
- ذخیره برخی حلالهای فرار
- ذخیره مواد شیمیایی خاص
- مخازن ذخیره در پالایشگاهها
- مخازن ذخیره در مجتمعهای پتروشیمی
- پایانههای نفتی و مراکز انتقال فرآورده
البته انتخاب نوع مخزن باید بر اساس ویژگیهای سیال و الزامات طراحی و ایمنی پروژه انجام شود.
مزایای مخزن سقف شناور
کاهش تبخیر
یکی از مهمترین مزایای سقف شناور، کاهش فضای بخار و در نتیجه کاهش تبخیر ترکیبات فرار است.
کاهش انتشار ترکیبات آلی فرار
با کاهش فضای بخار، انتشار برخی ترکیبات آلی فرار یا VOC نیز کاهش مییابد.
کاهش اتلاف محصول
کاهش تبخیر باعث میشود مقدار کمتری از محصول ذخیرهشده از بین برود و بهرهوری اقتصادی افزایش پیدا کند.
مناسب برای مخازن بزرگ
این مخازن برای ذخیره حجم بالایی از مایعات نفتی و هیدروکربنی کاربرد گستردهای دارند.
کاهش ریسک تجمع بخارات
کاهش فضای بخار میتواند در کنترل برخی خطرات مرتبط با تجمع بخارات قابل اشتعال مؤثر باشد؛ البته ایمنی مخزن همچنان به طراحی، تجهیزات و بهرهبرداری صحیح وابسته است.
معایب مخزن سقف شناور
مخازن سقف شناور در کنار مزایای خود دارای محدودیتهایی نیز هستند.
یکی از مهمترین موارد، پیچیدگی بیشتر نسبت به مخازن سقف ثابت است. سقف شناور، سیستم آببندی، پایهها، تجهیزات تخلیه آب و سایر اجزا نیازمند طراحی و نگهداری دقیق هستند.
همچنین سیستم آببندی سقف باید بهصورت دورهای بازرسی شود تا از عملکرد صحیح آن اطمینان حاصل شود.
در مخازن سقف شناور خارجی، شرایط جوی مانند بارندگی، باد و خوردگی نیز باید در طراحی و بهرهبرداری مورد توجه قرار گیرد.
استاندارد طراحی مخازن سقف شناور
طراحی و ساخت مخازن ذخیره نفت و فرآوردههای نفتی باید بر اساس استانداردهای فنی معتبر انجام شود. API 650 یکی از استانداردهای مهم در طراحی و ساخت مخازن جوشی ذخیرهسازی نفت است و الزامات مرتبط با مخازن ذخیره را پوشش میدهد.
در طراحی مخزن سقف شناور مواردی مانند موارد زیر مورد بررسی قرار میگیرند:
- ظرفیت مخزن
- قطر و ارتفاع
- نوع سیال
- چگالی سیال
- فشار بخار
- دمای کاری
- جنس و ضخامت ورقها
- طراحی سقف
- سیستم آببندی
- بار باد
- بارندگی
- خوردگی
- الزامات لرزهای
- تجهیزات ایمنی
نکات ایمنی در مخازن سقف شناور
ایمنی در مخازن ذخیره مواد نفتی اهمیت بسیار زیادی دارد. بازرسی منظم سقف شناور و سیستم آببندی، کنترل خوردگی، بررسی سیستم تخلیه آب و اطمینان از عملکرد صحیح تجهیزات ایمنی از اقدامات مهم نگهداری هستند.
همچنین باید سیستمهای مناسب اتصال به زمین، حفاظت در برابر صاعقه، اطفای حریق و کنترل سرریز بر اساس الزامات پروژه در نظر گرفته شوند.
جمعبندی
مخزن سقف شناور (Floating Roof Tank) یکی از تجهیزات مهم برای ذخیرهسازی نفت خام و فرآوردههای نفتی فرار است. مهمترین ویژگی این مخازن، حرکت سقف روی سطح مایع و کاهش فضای بخار بالای سیال است.
این ساختار میتواند باعث کاهش تبخیر، کاهش انتشار بخارات و کاهش اتلاف محصول شود. مخازن سقف شناور به دو نوع اصلی سقف شناور خارجی و سقف شناور داخلی تقسیم میشوند و هرکدام کاربردها و ویژگیهای خاص خود را دارند.
انتخاب و طراحی صحیح این مخازن باید بر اساس نوع سیال، ظرفیت ذخیرهسازی، شرایط عملیاتی، الزامات ایمنی و استانداردهای معتبر صنعتی انجام شود.
