انواع مخازن تحت فشار در صنایع نفت و گاز
مخازن تحت فشار یکی از تجهیزات مهم و حیاتی در صنایع نفت، گاز و پتروشیمی هستند. این تجهیزات برای نگهداری، جداسازی، فرآورش و انجام واکنشهای مختلف روی سیالاتی مانند نفت خام، گاز طبیعی، هیدروکربنها، آب و مواد شیمیایی مورد استفاده قرار میگیرند. به دلیل کارکرد این مخازن در فشار و دمای مشخص، طراحی، ساخت، بازرسی و نگهداری آنها باید مطابق استانداردهای مهندسی و الزامات ایمنی انجام شود.
در صنایع هیدروکربنی، API 510 یکی از استانداردهای مهم برای بازرسی در سرویس، تعمیر، تغییرات و ارزیابی مجدد مخازن تحت فشار است و API تأکید میکند که این استاندارد برای مخازن فرآیندی صنایع هیدروکربنی و شیمیایی کاربرد دارد.
مخزن تحت فشار چیست؟
مخزن تحت فشار یا Pressure Vessel محفظهای بسته است که برای نگهداری یا فرآورش سیالات در فشاری متفاوت از فشار محیط طراحی میشود. این مخازن میتوانند حاوی گاز، مایع یا مخلوطی از چند فاز باشند.
در صنایع نفت و گاز، فشار داخلی مخزن ممکن است به دلیل فشار سیال فرآیندی، تزریق گاز یا بخار و همچنین انجام واکنشهای شیمیایی ایجاد شود. بنابراین پوسته، عدسیها، نازلها، اتصالات و سایر اجزای مخزن باید توانایی تحمل فشار و دمای طراحی را داشته باشند.
چرا مخازن تحت فشار در صنعت نفت و گاز اهمیت دارند؟
فرآیندهای نفت و گاز معمولاً در شرایط فشار و دمای بالا انجام میشوند. به همین دلیل استفاده از تجهیزات مناسب برای کنترل و فرآورش سیالات اهمیت زیادی دارد.
مخازن تحت فشار در بخشهای مختلف صنعت از جمله موارد زیر استفاده میشوند:
- پالایشگاههای نفت
- مجتمعهای پتروشیمی
- واحدهای فرآورش گاز طبیعی
- پالایشگاههای گاز
- واحدهای شیرینسازی گاز
- واحدهای نمزدایی گاز
- واحدهای جداسازی NGL
- واحدهای هیدروتریتینگ
- واحدهای هیدروکراکینگ
- تأسیسات تولید و فرآورش نفت و گاز
برای نمونه، جداکنندههای نفت و گاز از جمله تجهیزات تحت فشاری هستند که در مسیر تولید و فرآورش نفت و گاز استفاده میشوند و API Specification 12J حداقل الزامات طراحی، ساخت و آزمایش برخی از این جداکنندهها را پوشش میدهد.

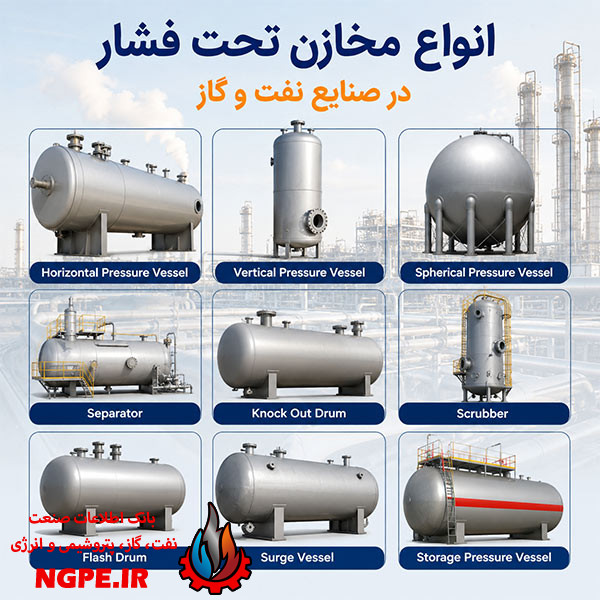

انواع مخازن تحت فشار در صنایع نفت و گاز
مخازن تحت فشار را میتوان بر اساس شکل، موقعیت نصب، عملکرد و نوع فرآیند به گروههای مختلفی تقسیم کرد. مهمترین انواع مورد استفاده در صنعت نفت و گاز عبارتاند از:
۱. مخازن تحت فشار افقی
مخزن افقی یکی از انواع متداول تجهیزات تحت فشار در واحدهای فرآیندی است. این مخازن معمولاً به صورت استوانهای ساخته شده و روی پایههای مخصوص قرار میگیرند.
از کاربردهای آنها میتوان به موارد زیر اشاره کرد:
- جداکنندههای نفت و گاز
- جداکنندههای سهفازی
- مخازن جمعآوری مایعات
- مخازن فرآیندی
- برخی مخازن ذخیره تحت فشار
مخازن افقی در شرایطی که نیاز به سطح جداسازی مناسب بین فازهای گاز و مایع وجود داشته باشد، گزینه مناسبی هستند.
۲. مخازن تحت فشار عمودی
مخازن عمودی به صورت استوانهای و در حالت ایستاده نصب میشوند. این نوع مخازن در واحدهای فرآیندی نفت، گاز و پتروشیمی کاربرد بسیار گستردهای دارند.
از مهمترین کاربردهای مخازن عمودی میتوان به موارد زیر اشاره کرد:
- جداکنندههای عمودی
- برجهای فرآیندی کوچک
- مخازن جمعآوری مایعات
- مخازن Knock Out
- برخی تجهیزات جذب و فرآورش
یکی از مزایای این نوع مخزن، اشغال فضای کمتر در سطح زمین است.
۳. مخازن کروی
مخازن کروی یا Spherical Pressure Vessels به شکل کره ساخته میشوند و به دلیل شکل هندسی خود، توزیع مناسبی از تنشهای ناشی از فشار داخلی دارند.
این مخازن بیشتر برای ذخیرهسازی سیالات گازی یا مایعشده تحت فشار استفاده میشوند؛ برای مثال:
- LPG
- پروپان
- بوتان
- برخی هیدروکربنهای سبک
مخازن کروی معمولاً روی پایههای مخصوص نصب میشوند و طراحی آنها نیازمند بررسی دقیق تنشها، بارهای محیطی و شرایط عملیاتی است.
۴. جداکنندههای تحت فشار
Pressure Separator یکی از مهمترین انواع مخازن تحت فشار در صنایع نفت و گاز است.
وظیفه جداکننده، تفکیک فازهای مختلف سیال ورودی است. بر اساس نوع فرآیند، جداکننده میتواند برای تفکیک:
- گاز و نفت
- گاز و آب
- نفت و آب
- گاز، نفت و آب
به کار رود.
جداکنندهها میتوانند افقی، عمودی یا کروی باشند. API نیز برای جداکنندههای نفت و گاز و نفت، گاز و آب، پیکربندیهای عمودی، کروی و افقی را در Specification 12J پوشش میدهد.

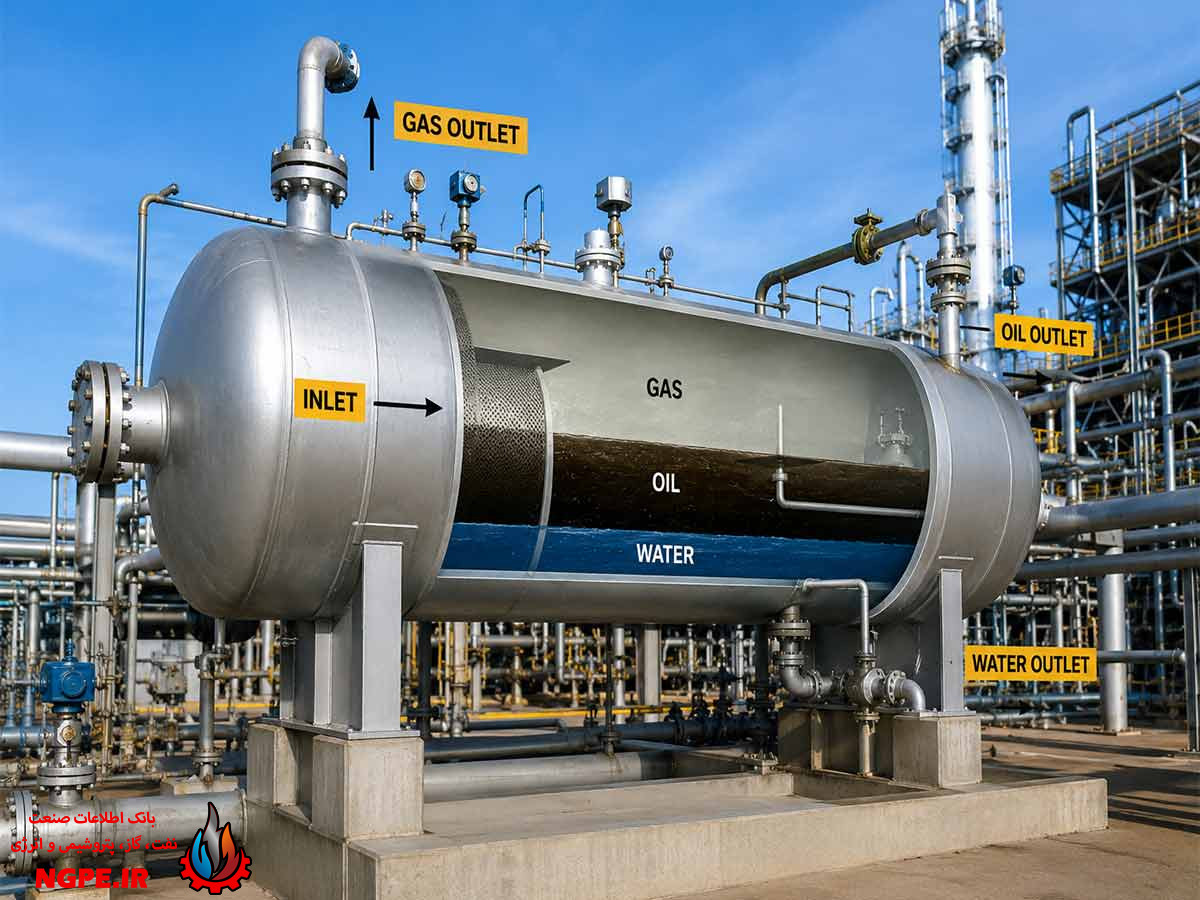

۵. مخازن سهفازی
مخازن یا جداکنندههای سهفازی برای جداسازی همزمان سه فاز اصلی استفاده میشوند:
گاز + نفت + آب
این تجهیزات معمولاً در واحدهای فرآورش نفت خام و گاز طبیعی نصب میشوند.
سیال ورودی ابتدا وارد مخزن شده و به دلیل اختلاف چگالی و شرایط هیدرودینامیکی، فازها از یکدیگر جدا میشوند. گاز از قسمت بالایی، نفت از بخش میانی و آب از قسمت پایین مخزن خارج میشود.
۶. مخازن Knock Out Drum
Knock Out Drum یا مخزن جداکننده قطرات، برای حذف قطرات مایع از جریان گاز یا بخار مورد استفاده قرار میگیرد.
این تجهیزات در بسیاری از واحدهای نفت و گاز و پتروشیمی نصب میشوند و میتوانند از ورود مایعات به تجهیزات پاییندست مانند کمپرسورها، توربینها و خطوط فرآیندی جلوگیری کنند.
از کاربردهای آن میتوان به موارد زیر اشاره کرد:
- حذف مایعات از گاز
- حفاظت از کمپرسورها
- جداسازی قطرات قبل از فلر
- حذف مایع از جریان بخار
- جمعآوری کندانسیت
۷. مخازن فلش
Flash Drum یا مخزن فلش یکی دیگر از تجهیزات تحت فشار در واحدهای فرآیندی است.
در این مخزن، با کاهش فشار سیال، بخشی از مایع به بخار تبدیل میشود. در نتیجه میتوان فاز بخار و مایع را از یکدیگر جدا کرد.
این تجهیزات در فرآیندهای مختلف پالایشگاهی و گازی از جمله:
- فرآورش نفت خام
- واحدهای گاز
- واحدهای تثبیت نفت
- سیستمهای بازیابی بخارات
- فرآیندهای جداسازی هیدروکربنها
استفاده میشوند.
۸. راکتورهای تحت فشار
راکتورهای تحت فشار برای انجام واکنشهای شیمیایی در فشار و دمای کنترلشده استفاده میشوند.
در پالایشگاهها و مجتمعهای پتروشیمی، برخی فرآیندها به فشار و دمای بالا نیاز دارند؛ بنابراین راکتور باید برای شرایط عملیاتی خاص طراحی شود.
از نمونههای آن میتوان به تجهیزات مورد استفاده در:
- هیدروتریتینگ
- هیدروکراکینگ
- برخی فرآیندهای هیدروژناسیون
- فرآیندهای پتروشیمی
اشاره کرد.
در این تجهیزات علاوه بر تحمل فشار، انتخاب متریال، مقاومت در برابر خوردگی و شرایط شیمیایی فرآیند اهمیت ویژهای دارد.
۹. مخازن جذب و احیا
در واحدهای فرآورش گاز، برخی تجهیزات جذب و احیا ممکن است در شرایط فشاری قابلتوجه کار کنند.
برای مثال در واحد آمین، گاز اسیدی با محلول آمین تماس داده میشود تا ترکیباتی مانند H₂S و CO₂ از گاز جدا شوند.
در طراحی این تجهیزات عواملی مانند:
- فشار عملیاتی
- دما
- ترکیب سیال
- خوردگی
- نوع حلال
- جنس تجهیزات
باید در نظر گرفته شوند.
۱۰. مخازن ذخیره گاز مایع تحت فشار
برخی هیدروکربنهای سبک مانند LPG را میتوان در مخازن تحت فشار ذخیره کرد.
این مخازن با توجه به حجم و فشار مورد نیاز میتوانند به شکلهای مختلفی از جمله استوانهای یا کروی طراحی شوند.
مخازن ذخیره LPG معمولاً دارای تجهیزات ایمنی متعددی هستند، از جمله:
- شیرهای اطمینان
- تجهیزات اندازهگیری فشار
- تجهیزات اندازهگیری سطح
- شیرهای قطع اضطراری
- سیستمهای حفاظت در برابر آتش
اجزای اصلی مخزن تحت فشار
یک مخزن تحت فشار معمولاً از اجزای مختلفی تشکیل میشود که مهمترین آنها عبارتاند از:
پوسته مخزن
پوسته اصلیترین قسمت مخزن است و فشار داخلی را تحمل میکند.
عدسی یا Head
دو انتهای مخزن معمولاً با عدسی بسته میشوند. نوع عدسی میتواند بر اساس فشار، قطر، ضخامت و الزامات طراحی انتخاب شود.
نازلها
برای ورود و خروج سیال، نصب تجهیزات اندازهگیری و اتصال خطوط فرآیندی از نازل استفاده میشود.
پایهها
بسته به نوع مخزن، از پایههای Skirt، Saddle، Leg یا سایر سازههای نگهدارنده استفاده میشود.
شیر اطمینان
شیر اطمینان یا Pressure Relief Valve برای محافظت از مخزن در برابر افزایش بیش از حد فشار استفاده میشود.
تجهیزات اندازهگیری
فشار، دما و سطح سیال از جمله پارامترهایی هستند که باید در مخازن فرآیندی تحت کنترل قرار گیرند.
استانداردهای طراحی و بازرسی مخازن تحت فشار
طراحی و ساخت مخازن تحت فشار باید بر اساس استانداردها و مقررات مربوط به پروژه انجام شود. یکی از مهمترین مراجع طراحی مخازن تحت فشار، ASME Boiler and Pressure Vessel Code، Section VIII است.
پس از قرار گرفتن مخزن در سرویس نیز بازرسی دورهای اهمیت زیادی دارد. API 510 برای بازرسی در سرویس، تعمیر، تغییرات و Re-rating مخازن تحت فشار در صنایع هیدروکربنی و شیمیایی استفاده میشود.
همچنین API RP 572 جزئیات بیشتری درباره شیوههای بازرسی مخازن تحت فشار، برنامهریزی بازرسی، فواصل بازرسی، ارزیابی و تعمیرات ارائه میکند.
نکات مهم در طراحی مخازن تحت فشار
برای طراحی صحیح یک مخزن تحت فشار باید پارامترهای مختلفی بررسی شود، از جمله:
- فشار طراحی
- دمای طراحی
- فشار و دمای عملیاتی
- نوع سیال
- ظرفیت مخزن
- جنس متریال
- نرخ خوردگی
- ضخامت مورد نیاز
- نوع عدسی
- تعداد و ابعاد نازلها
- بارهای باد و زلزله
- وزن تجهیزات متصل به مخزن
- الزامات تست و بازرسی
- سیستمهای حفاظت در برابر فشار بیش از حد
در صنایع نفت و گاز، موضوع خوردگی نیز اهمیت بسیار زیادی دارد؛ زیرا برخی سیالات حاوی ترکیبات خورنده مانند H₂S، CO₂، آب و ترکیبات گوگردی هستند.
بازرسی مخازن تحت فشار چگونه انجام میشود؟
بازرسی مخزن تحت فشار میتواند شامل بررسیهای ظاهری، اندازهگیری ضخامت، آزمایشهای غیرمخرب و ارزیابی وضعیت کلی تجهیزات باشد.
برخی روشهای متداول عبارتاند از:
- بازرسی چشمی یا VT
- ضخامتسنجی اولتراسونیک UT
- رادیوگرافی RT
- تست ذرات مغناطیسی MT
- تست مایعات نافذ PT
- بررسی خوردگی
- بررسی ترکها و عیوب جوش
- ارزیابی وضعیت نازلها
- بررسی شیرهای اطمینان
هدف از این بازرسیها اطمینان از یکپارچگی مکانیکی و قابلیت ادامه کار ایمن مخزن است. API 510 نیز بر برنامههای بازرسی و پایش وضعیت برای ارزیابی یکپارچگی مخازن و تجهیزات حفاظت در برابر فشار تأکید دارد.
تفاوت مخزن تحت فشار با مخزن ذخیره چیست؟
یکی از اشتباهات رایج، یکسان دانستن مخازن تحت فشار و مخازن ذخیره اتمسفریک است.
مخازن ذخیره اتمسفریک معمولاً برای نگهداری حجم زیادی از مایعات در فشار نزدیک به فشار محیط استفاده میشوند؛ در حالی که مخازن تحت فشار برای شرایطی طراحی میشوند که فشار داخلی آنها قابلتوجه است.
به همین دلیل طراحی، ساخت، تست و الزامات ایمنی این دو نوع تجهیزات میتواند تفاوت زیادی داشته باشد.
جمعبندی
مخازن تحت فشار از تجهیزات کلیدی در صنایع نفت، گاز و پتروشیمی هستند و برای وظایفی مانند ذخیرهسازی، جداسازی، فلشینگ، جذب، فرآورش و انجام واکنشهای شیمیایی مورد استفاده قرار میگیرند.
از مهمترین انواع آنها میتوان به مخازن افقی، عمودی، کروی، جداکنندههای دو و سهفازی، Knock Out Drum، Flash Drum، راکتورهای تحت فشار و مخازن ذخیره LPG اشاره کرد.
انتخاب نوع مناسب مخزن به شرایط فرآیند، فشار و دمای طراحی، نوع سیال، ظرفیت، فضای نصب و الزامات استانداردی بستگی دارد. همچنین بازرسی و نگهداری دورهای برای حفظ یکپارچگی مکانیکی و جلوگیری از حوادث ناشی از افزایش فشار، خوردگی یا آسیبهای مکانیکی ضروری است. استاندارد API 510 نیز چارچوب مهمی برای بازرسی، تعمیر، تغییر و ارزیابی مجدد مخازن تحت فشار در صنایع هیدروکربنی ارائه میکند.
