مخزن تحت فشار چیست و چه کاربردی دارد؟
مخزن تحت فشار (Pressure Vessel) یکی از تجهیزات مهم در صنایع نفت، گاز، پتروشیمی، پالایشگاه، نیروگاه، صنایع شیمیایی و بسیاری از واحدهای صنعتی است. این مخازن برای ذخیره یا نگهداری سیالات در فشارهایی متفاوت از فشار محیط طراحی و ساخته میشوند.
مخازن تحت فشار باید توانایی تحمل فشار داخلی یا در برخی کاربردها فشار خارجی را داشته باشند. به همین دلیل، طراحی، ساخت، بازرسی و بهرهبرداری از آنها باید بر اساس استانداردها و الزامات مهندسی انجام شود.
از مخازن تحت فشار میتوان برای نگهداری گازها، مایعات، بخار و برخی مواد فرآیندی استفاده کرد.
مخزن تحت فشار چیست؟
مخزن تحت فشار محفظهای است که برای نگهداری یک سیال در فشار مشخص طراحی شده است. فشار داخل این مخازن میتواند از فشار اتمسفر بیشتر یا در برخی تجهیزات کمتر از آن باشد.
تفاوت اصلی مخزن تحت فشار با مخزن معمولی در این است که دیواره و اجزای آن باید برای شرایط فشار، دما، نوع سیال و سایر بارهای واردشده طراحی شوند.
برای مثال، مخازن ذخیره LPG، برخی مخازن ذخیره گاز، جداکنندههای فرآیندی، درامهای فرآیندی و برخی تجهیزات پتروشیمی در دسته تجهیزات تحت فشار قرار میگیرند.
اجزای اصلی مخزن تحت فشار
یک مخزن تحت فشار بسته به نوع طراحی و کاربرد میتواند اجزای مختلفی داشته باشد. مهمترین اجزای آن عبارتاند از:
۱. پوسته یا Shell
پوسته بخش اصلی مخزن است و معمولاً به شکل استوانهای ساخته میشود. ضخامت پوسته بر اساس فشار طراحی، دما، جنس متریال، قطر مخزن و سایر پارامترهای مهندسی تعیین میشود.
۲. هد یا Head
دو انتهای مخزن معمولاً توسط هد بسته میشود. هدها میتوانند شکلهای مختلفی مانند:
- Ellipsoidal Head
- Torispherical Head
- Hemispherical Head
- Flat Head
داشته باشند.
انتخاب نوع هد به فشار، قطر، کاربرد و الزامات طراحی بستگی دارد.
۳. نازلها
نازلها برای اتصال خطوط لوله و تجهیزات مختلف به مخزن استفاده میشوند.
برخی نازلهای متداول عبارتاند از:
- ورودی سیال
- خروجی سیال
- ورودی و خروجی گاز
- اتصال شیر اطمینان
- اتصال ابزار دقیق
- تخلیه و Drain
- Vent
۴. ساپورت یا پایه
مخزن برای نصب روی سازه یا فونداسیون به سیستم نگهدارنده نیاز دارد.
نوع ساپورت میتواند شامل:
- Saddle Support
- Skirt Support
- Leg Support
باشد.
انتخاب نوع ساپورت به شکل، وزن، ابعاد و نحوه نصب مخزن بستگی دارد.

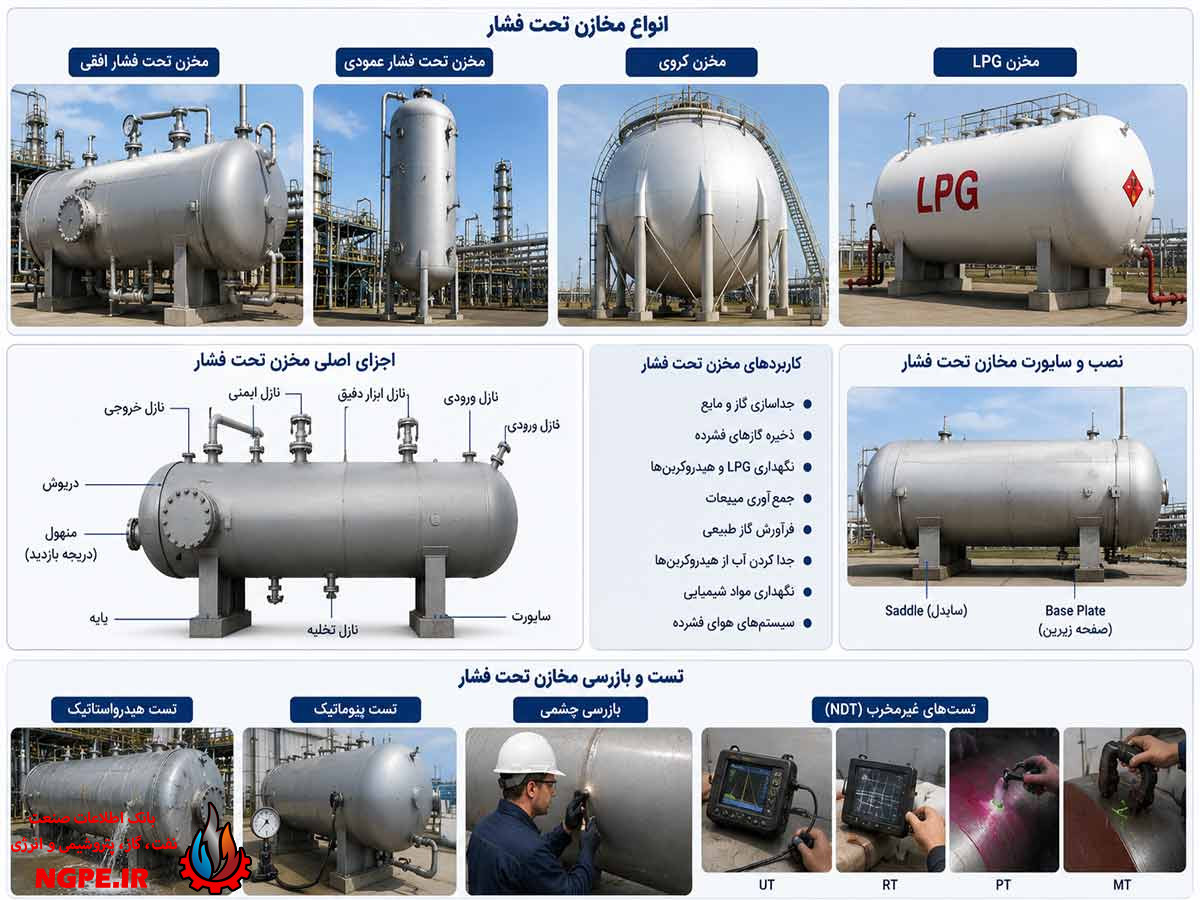

انواع مخازن تحت فشار
مخازن تحت فشار را میتوان بر اساس شکل، موقعیت نصب، نوع سیال و کاربرد دستهبندی کرد.
۱. مخزن تحت فشار افقی
این نوع مخزن به صورت افقی نصب میشود و معمولاً روی Saddle Support قرار میگیرد.
مخازن افقی در بسیاری از واحدهای نفت، گاز و پتروشیمی برای ذخیرهسازی و فرآیندهای مختلف استفاده میشوند.
۲. مخزن تحت فشار عمودی
این مخازن به صورت عمودی نصب میشوند و میتوانند توسط Skirt یا پایههای مخصوص روی فونداسیون قرار گیرند.
مخازن عمودی برای برخی فرآیندهای صنعتی و تجهیزات فرآیندی کاربرد زیادی دارند.
۳. مخازن کروی
مخزن کروی یکی دیگر از انواع تجهیزات تحت فشار است که به دلیل شکل هندسی خود، توزیع مناسبی از تنش ناشی از فشار داخلی دارد.
این نوع مخازن در برخی پروژههای نفت و گاز برای ذخیرهسازی موادی مانند LPG مورد استفاده قرار میگیرند.
مخزن تحت فشار چگونه کار میکند؟
نحوه عملکرد مخزن تحت فشار به نوع کاربرد آن بستگی دارد، اما اساس کار آن ساده است.
سیال از طریق یک یا چند نازل وارد مخزن میشود و در شرایط فشار و دمای مشخص در داخل آن نگهداری یا در یک فرآیند صنعتی مورد استفاده قرار میگیرد.
مخزن باید بتواند فشار و دمای طراحی را بدون تغییر شکل یا شکست تحمل کند.
برای کنترل شرایط عملیاتی نیز تجهیزات مختلفی مانند شیرهای اطمینان، فشارسنج، دماسنج، سطحسنج و سیستمهای کنترل روی مخزن نصب میشوند.
فشار طراحی و فشار کاری چیست؟
دو مفهوم مهم در طراحی مخازن تحت فشار، فشار طراحی (Design Pressure) و فشار کاری (Operating Pressure) هستند.
فشار کاری
فشاری است که مخزن در شرایط عادی بهرهبرداری با آن کار میکند.
فشار طراحی
فشاری است که مخزن بر اساس آن برای تحمل شرایط مشخص طراحی میشود.
معمولاً فشار طراحی با در نظر گرفتن حاشیه ایمنی نسبت به شرایط عادی عملیاتی تعیین میشود.
همچنین در طراحی باید دمای طراحی نیز مشخص شود، زیرا خواص مکانیکی مواد با تغییر دما تغییر میکند.
جنس مخازن تحت فشار
انتخاب جنس مخزن به عوامل مختلفی بستگی دارد، از جمله:
- فشار و دمای کاری
- نوع سیال
- خورندگی سیال
- ضخامت مورد نیاز
- شرایط محیطی
- الزامات استاندارد
- هزینه ساخت
از مواد مختلفی میتوان در ساخت مخازن تحت فشار استفاده کرد، اما فولاد کربنی و فولادهای آلیاژی و زنگنزن از متریالهای رایج در کاربردهای صنعتی هستند.
در صورت وجود سیالات خورنده یا شرایط دمایی خاص، ممکن است از آلیاژهای ویژه یا لایههای مقاوم در برابر خوردگی استفاده شود.
استانداردهای طراحی مخازن تحت فشار
طراحی و ساخت مخازن تحت فشار معمولاً بر اساس استانداردها و کدهای مهندسی معتبر انجام میشود.
یکی از مهمترین استانداردهای مورد استفاده در این زمینه، ASME Section VIII است که الزامات طراحی و ساخت بسیاری از مخازن تحت فشار را پوشش میدهد.
بسته به کشور، پروژه و نوع تجهیزات، استانداردها و مقررات دیگری نیز ممکن است مورد استفاده قرار گیرند.
رعایت استاندارد در طراحی، ساخت، جوشکاری، تست و بازرسی اهمیت بسیار زیادی دارد.
تست و بازرسی مخزن تحت فشار
پس از ساخت مخزن، انجام تستها و بازرسیهای مختلف برای اطمینان از سلامت آن ضروری است.
تست هیدرواستاتیک
در تست هیدرواستاتیک، مخزن با یک سیال مناسب، معمولاً آب، پر شده و تحت فشار مشخص قرار میگیرد.
هدف از این تست بررسی مقاومت مخزن و شناسایی نشتی یا مشکلات احتمالی است.
تست پنوماتیک
در برخی شرایط خاص ممکن است از گاز برای تست فشار استفاده شود. این روش به دلیل انرژی ذخیرهشده بیشتر گاز نسبت به مایع، خطرات بیشتری دارد و باید تحت الزامات ایمنی بسیار دقیق انجام شود.
بازرسی جوشها
جوشکاری یکی از بخشهای بسیار مهم ساخت مخازن تحت فشار است. به همین دلیل ممکن است از روشهای NDT یا آزمونهای غیرمخرب مانند:
- رادیوگرافی (RT)
- اولتراسونیک (UT)
- مایع نافذ (PT)
- ذرات مغناطیسی (MT)
برای بررسی کیفیت جوشها استفاده شود.
تجهیزات ایمنی مخزن تحت فشار
از آنجا که خرابی یک مخزن تحت فشار میتواند پیامدهای جدی داشته باشد، تجهیزات ایمنی بخش مهمی از طراحی آن هستند.
یکی از مهمترین تجهیزات، شیر اطمینان یا Pressure Relief Valve است.
در صورت افزایش فشار بیش از حد مجاز، این تجهیزات میتوانند برای محافظت از مخزن وارد عمل شوند.
سایر تجهیزات کنترلی و ایمنی ممکن است شامل موارد زیر باشند:
- Pressure Gauge
- Temperature Gauge
- Level Gauge
- Pressure Safety Valve
- سیستمهای هشدار
- سیستمهای تخلیه و Vent
انتخاب و تنظیم این تجهیزات باید بر اساس طراحی و الزامات پروژه انجام شود.
کاربرد مخازن تحت فشار در صنعت نفت و گاز
مخازن تحت فشار در صنایع نفت و گاز کاربرد بسیار گستردهای دارند.
برخی از کاربردهای مهم آنها عبارتاند از:
ذخیره LPG
یکی از کاربردهای شناختهشده مخازن تحت فشار، ذخیرهسازی پروپان و بوتان یا مخلوط LPG است.
Separator
جداکنندههای فرآیندی برای جداسازی گاز، نفت و آب در بسیاری از واحدهای فرآیندی مورد استفاده قرار میگیرند.
Flash Drum
فلش درام نیز نوعی تجهیز تحت فشار است که برای جداسازی بخار و مایع بر اساس کاهش فشار استفاده میشود.
Accumulator
در برخی واحدهای فرآیندی، Accumulator برای جمعآوری و نگهداری موقت سیالات مورد استفاده قرار میگیرد.
تجهیزات فرآیندی
انواع مختلفی از درامها و تجهیزات فرآیندی نیز بر اساس شرایط فشار و دما به عنوان تجهیزات تحت فشار طراحی میشوند.
تفاوت مخزن تحت فشار و مخزن ذخیره چیست؟
مخازن ذخیره و مخازن تحت فشار هر دو برای نگهداری سیالات استفاده میشوند، اما شرایط طراحی آنها متفاوت است.
مخازن ذخیره معمولی معمولاً برای نگهداری سیالات در فشار نزدیک به فشار اتمسفر طراحی میشوند.
در مقابل، مخازن تحت فشار برای نگهداری سیال در فشار مشخص و معمولاً بالاتر از فشار اتمسفر طراحی میشوند.
به همین دلیل طراحی مکانیکی، ضخامت، شکل هندسی، تستها و الزامات ایمنی آنها میتواند تفاوت زیادی داشته باشد.
چرا طراحی مخزن تحت فشار اهمیت دارد؟
طراحی نادرست مخزن میتواند باعث مشکلاتی مانند:
- نشتی
- ترکخوردگی
- خوردگی
- تغییر شکل
- شکست تجهیزات
- آزاد شدن ناگهانی انرژی
- آتشسوزی یا انفجار
شود.
به همین دلیل در طراحی مخازن تحت فشار باید عوامل مختلفی مانند فشار، دما، خوردگی، تنشهای مکانیکی، بار باد و زلزله، وزن تجهیزات، شرایط نصب و نوع سیال در نظر گرفته شوند.
جمعبندی
مخزن تحت فشار یکی از تجهیزات اساسی در صنایع نفت، گاز، پتروشیمی و بسیاری از صنایع فرآیندی است که برای نگهداری یا انجام فرآیند روی سیالات در فشار مشخص استفاده میشود.
این تجهیزات میتوانند به شکل افقی، عمودی یا کروی طراحی شوند و بسته به کاربرد، از متریالهای مختلفی ساخته میشوند. طراحی، ساخت، جوشکاری، تست و بازرسی مخزن باید مطابق استانداردهای مهندسی و الزامات ایمنی انجام شود.
از مهمترین کاربردهای مخازن تحت فشار میتوان به ذخیره LPG، جداکنندههای فرآیندی، فلش درام، آکومولاتورها و تجهیزات مختلف واحدهای نفت و گاز و پتروشیمی اشاره کرد.
در نهایت، انتخاب صحیح طراحی و تجهیزات ایمنی مخزن تحت فشار نقش بسیار مهمی در ایمنی، قابلیت اطمینان و عملکرد مناسب واحد صنعتی دارد.
