واحد TEG Dehydration چیست و چگونه کار میکند؟
واحد TEG Dehydration یا واحد نمزدایی گاز با تریاتیلن گلایکول (TEG)، یکی از تجهیزات مهم در فرآورش گاز طبیعی است که برای حذف بخار آب از گاز طبیعی استفاده میشود. وجود آب در گاز میتواند مشکلاتی مانند خوردگی خطوط لوله، تشکیل هیدرات، تجمع آب مایع و اختلال در تجهیزات پاییندستی ایجاد کند؛ به همین دلیل، نمزدایی یکی از مراحل مهم آمادهسازی گاز برای انتقال و مصرف است.
در این فرآیند، گاز مرطوب با محلول TEG تماس داده میشود. TEG آب موجود در گاز را جذب کرده و گاز خشک از واحد خارج میشود. سپس TEG غنی از آب در بخش احیا، آب جذبشده را از دست داده و دوباره برای استفاده در فرآیند آماده میشود.
واحد TEG Dehydration چیست؟
TEG Dehydration به مجموعهای از تجهیزات گفته میشود که با استفاده از تریاتیلن گلایکول، رطوبت موجود در گاز طبیعی را کاهش میدهد.
TEG به دلیل قابلیت بالای جذب آب، فراریت نسبتاً پایین و امکان احیا و استفاده مجدد، یکی از متداولترین جاذبهای مایع برای نمزدایی گاز طبیعی است.
در یک واحد معمولی، دو بخش اصلی وجود دارد:
- بخش جذب آب از گاز
- بخش احیای TEG
در بخش جذب، TEG آب را از گاز میگیرد و در بخش احیا، آب از TEG جدا میشود.
چرا گاز طبیعی باید نمزدایی شود؟
گاز طبیعی خروجی از چاه یا واحدهای فرآورش اولیه معمولاً حاوی مقداری بخار آب است. اگر میزان آب گاز کنترل نشود، میتواند باعث ایجاد مشکلات مختلفی در فرآیند و خطوط انتقال شود.
مهمترین مشکلات وجود آب در گاز
- تشکیل هیدراتهای گازی
- خوردگی خطوط لوله و تجهیزات
- تشکیل آب مایع در خطوط انتقال
- کاهش کیفیت گاز
- ایجاد مشکلات عملیاتی در تجهیزات پاییندستی
- افزایش احتمال گرفتگی خطوط و شیرآلات
- ایجاد مشکل در فرآیندهای پاییندستی
یکی از اهداف اصلی واحد TEG، رساندن گاز به مشخصات رطوبتی مورد نیاز برای انتقال یا فرآیندهای بعدی است.
TEG چیست؟
TEG مخفف Triethylene Glycol و به فارسی تریاتیلن گلایکول است.
فرمول شیمیایی آن:
C₆H₁₄O₄
TEG یک مایع آلی از خانواده گلیکولهاست که تمایل زیادی به جذب آب دارد. همین ویژگی باعث شده است که در واحدهای نمزدایی گاز طبیعی کاربرد گستردهای داشته باشد.
در واحد TEG، محلول گلیکول بهصورت مداوم بین برج تماس و بخش احیا گردش میکند.

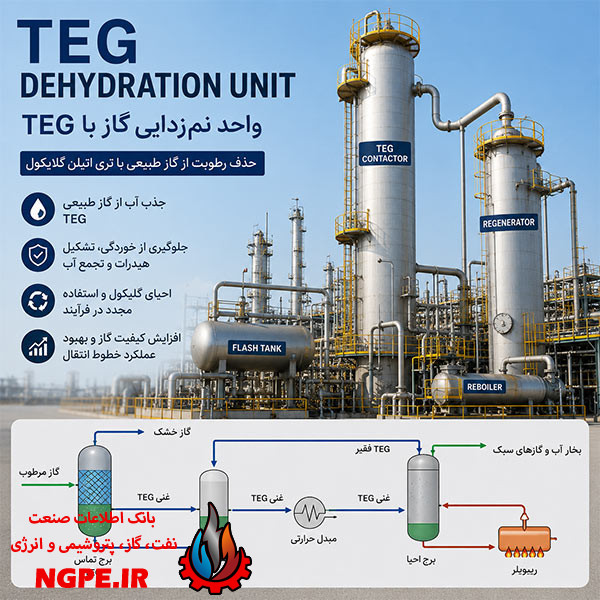

واحد TEG Dehydration چگونه کار میکند؟
فرآیند کلی واحد TEG Dehydration را میتوان به دو چرخه اصلی تقسیم کرد:
چرخه گاز:
گاز مرطوب → برج تماس → گاز خشک
چرخه TEG:
TEG فقیر → جذب آب → TEG غنی → احیا → TEG فقیر
مرحله اول: ورود گاز مرطوب
گاز طبیعی مرطوب ابتدا وارد تجهیزات جداسازی اولیه میشود. در این بخش، آب آزاد و هیدروکربنهای مایع موجود در جریان گاز تا حد امکان جدا میشوند.
این مرحله اهمیت زیادی دارد، زیرا ورود حجم بالای مایعات یا هیدروکربنها به برج تماس میتواند موجب کفکردن و اختلال در عملکرد واحد TEG شود.
مرحله دوم: ورود گاز به برج تماس
گاز پس از جداسازی اولیه وارد قسمت پایینی برج تماس TEG یا TEG Contactor میشود.
در مقابل، TEG فقیر یا Lean TEG از قسمت بالای برج وارد میشود و به سمت پایین حرکت میکند.
بنابراین گاز و TEG در جهت مخالف یکدیگر حرکت میکنند.
داخل برج معمولاً از سینیها یا پکینگ استفاده میشود تا سطح تماس بین گاز و مایع افزایش پیدا کند.
مرحله سوم: جذب آب توسط TEG
هنگام تماس گاز مرطوب با Lean TEG، بخار آب موجود در گاز به سمت فاز مایع منتقل شده و توسط TEG جذب میشود.
در نتیجه، رطوبت گاز کاهش پیدا میکند و TEG که آب بیشتری جذب کرده است، به Rich TEG تبدیل میشود.
بهصورت ساده:
گاز مرطوب + Lean TEG → گاز خشک + Rich TEG
مرحله چهارم: خروج گاز خشک
پس از عبور گاز از برج تماس، مقدار قابل توجهی از آب آن توسط TEG جذب شده است.
گاز خشک از قسمت بالای برج خارج میشود و پس از عبور از تجهیزات لازم، میتواند به خط انتقال یا واحد فرآیندی بعدی ارسال شود.
در برخی واحدها، تجهیزاتی مانند Mist Eliminator برای جلوگیری از خروج قطرات گلیکول همراه گاز در مسیر خروجی نصب میشود.
مرحله پنجم: انتقال Rich TEG به بخش احیا
Rich TEG از پایین برج تماس خارج شده و به بخش احیای گلیکول ارسال میشود.
این جریان ممکن است ابتدا وارد Flash Tank شود. در فلش تانک، فشار محلول کاهش یافته و بخشی از گازهای حلشده و هیدروکربنهای سبک از محلول جدا میشوند.
سپس Rich TEG برای ادامه فرآیند آماده میشود.
مرحله ششم: تبادل حرارت Rich و Lean TEG
در بسیاری از واحدهای TEG، Rich TEG قبل از ورود به بخش احیا از یک مبدل حرارتی Rich/Lean TEG عبور میکند.
در این مبدل، Lean TEG داغ خروجی از بخش احیا، گرمای خود را به Rich TEG منتقل میکند.
این کار دو مزیت مهم دارد:
- کاهش مصرف انرژی ریبویلر
- کاهش دمای Lean TEG پیش از ورود به بخش خنکسازی
مرحله هفتم: احیای TEG
Rich TEG پس از پیشگرم شدن وارد برج احیا یا TEG Regenerator میشود.
در پایین برج، یک ریبویلر (Reboiler) حرارت مورد نیاز را تأمین میکند.
با افزایش دما، آب جذبشده توسط TEG تبخیر شده و از محلول جدا میشود. بخار آب و سایر ترکیبات سبک از قسمت بالای سیستم احیا خارج میشوند.
در نتیجه، TEG آب خود را از دست داده و دوباره به Lean TEG تبدیل میشود.
مرحله هشتم: خنکسازی و بازگشت Lean TEG
Lean TEG خروجی از بخش احیا دمای بالایی دارد. این جریان معمولاً ابتدا از مبدل Rich/Lean عبور کرده و بخشی از حرارت خود را به Rich TEG منتقل میکند.
سپس در کولر TEG خنک میشود.
در نهایت، پمپ TEG آن را با فشار مناسب به قسمت بالای برج تماس برمیگرداند.
با این کار، چرخه مجدداً آغاز میشود.

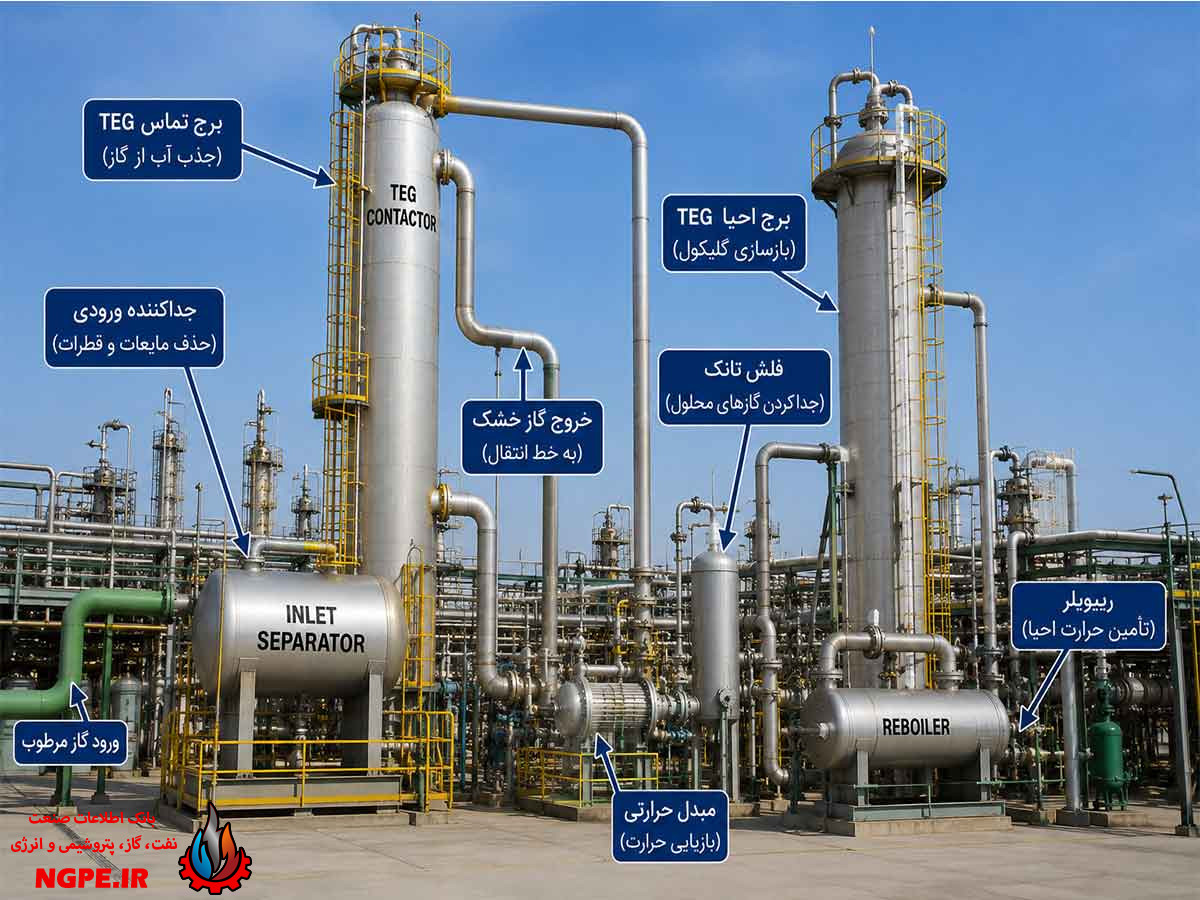

تجهیزات اصلی واحد TEG Dehydration
یک واحد معمولی TEG شامل تجهیزات مختلفی است. مهمترین تجهیزات عبارتاند از:
۱. Inlet Separator
برای جداسازی آب آزاد، هیدروکربنهای مایع و ذرات همراه از گاز ورودی استفاده میشود.
۲. TEG Contactor
مهمترین تجهیز بخش جذب است. در این برج، گاز مرطوب با Lean TEG تماس پیدا کرده و آب از گاز جذب میشود.
۳. Flash Tank
برای جدا کردن گازهای حلشده و بخشی از هیدروکربنهای سبک از Rich TEG مورد استفاده قرار میگیرد.
۴. Rich/Lean Heat Exchanger
برای بازیابی حرارت بین Rich TEG و Lean TEG استفاده میشود و باعث کاهش مصرف انرژی میشود.
۵. TEG Regenerator
محل احیای TEG است. در این بخش آب جذبشده از گلیکول جدا میشود.
۶. Reboiler
حرارت لازم برای تبخیر آب موجود در Rich TEG را تأمین میکند.
۷. Condenser
بخار خروجی از بالای بخش احیا را خنک کرده و بخشی از آن را به مایع تبدیل میکند.
۸. TEG Pump
Lean TEG را با فشار مناسب به برج تماس بازمیگرداند.
۹. TEG Cooler
دمای Lean TEG را قبل از ورود مجدد به برج تماس کاهش میدهد.
۱۰. Filters
برای حذف ذرات جامد و برخی آلایندهها از محلول TEG استفاده میشوند.
نقش ریبویلر در واحد TEG
ریبویلر یکی از مهمترین تجهیزات واحد TEG Dehydration است.
وظیفه اصلی آن تأمین حرارت مورد نیاز برای جدا کردن آب از TEG است. با گرم شدن محلول، آب جذبشده تبخیر میشود و TEG به حالت خشکتر بازمیگردد.
کنترل دمای ریبویلر اهمیت زیادی دارد؛ زیرا دمای بیش از حد میتواند باعث تخریب حرارتی TEG و ایجاد ترکیبات نامطلوب شود.
نقش Stripping Gas در واحد TEG
در برخی واحدهای TEG برای افزایش خلوص TEG احیاشده از Stripping Gas استفاده میشود.
گاز Stripping با ایجاد شرایط مناسب در بخش احیا، به خارج شدن آب از TEG کمک میکند و میتواند نقطه شبنم گاز خروجی را کاهش دهد.
استفاده از این روش به طراحی واحد، مشخصات گاز و میزان رطوبت مورد نیاز محصول بستگی دارد.
مشکلات رایج واحد TEG Dehydration
مانند سایر واحدهای فرآورش گاز، سیستم TEG نیز ممکن است با مشکلات عملیاتی مختلفی مواجه شود.
کفکردن
یکی از مشکلات رایج در برج تماس، Foaming است. وجود هیدروکربنهای مایع، ذرات جامد یا مواد آلاینده در TEG میتواند احتمال تشکیل کف را افزایش دهد.
کفکردن میتواند انتقال جرم را کاهش داده و باعث افزایش افت فشار و خروج گلیکول همراه گاز شود.
خوردگی
وجود آب، گازهای اسیدی و آلایندهها میتواند شرایط خوردگی را ایجاد یا تشدید کند. بنابراین کنترل کیفیت محلول و شرایط عملیاتی اهمیت زیادی دارد.
تخریب حرارتی TEG
دمای بالای بیش از حد در بخش احیا میتواند باعث تخریب گلیکول شود. به همین دلیل، کنترل دمای ریبویلر و جلوگیری از Overheating ضروری است.
تلفات گلیکول
TEG ممکن است بهصورت قطرات همراه گاز یا از بخش احیا از سیستم خارج شود. استفاده از تجهیزات مناسب جداسازی و کنترل شرایط عملیاتی به کاهش این تلفات کمک میکند.
Carryover هیدروکربن
ورود هیدروکربنهای مایع به سیستم TEG میتواند موجب آلودگی محلول، کفکردن و کاهش راندمان فرآیند شود. به همین دلیل، عملکرد صحیح جداکننده ورودی اهمیت زیادی دارد.
مزایای استفاده از TEG Dehydration
مهمترین مزایای استفاده از واحد TEG برای نمزدایی گاز عبارتاند از:
- کاهش رطوبت گاز طبیعی
- جلوگیری از تشکیل هیدرات
- کاهش خطر خوردگی ناشی از آب
- امکان استفاده مجدد از TEG
- عملکرد مناسب در ظرفیتهای مختلف فرآورش گاز
- امکان احیای مداوم گلیکول
- قابلیت دستیابی به مشخصات مناسب نقطه شبنم آب
- کاربرد گسترده در واحدهای فرآورش و انتقال گاز
واحد TEG در کجا استفاده میشود؟
واحدهای TEG Dehydration در بخشهای مختلف صنعت نفت و گاز کاربرد دارند، از جمله:
- پالایشگاههای گاز طبیعی
- واحدهای فرآورش گاز
- تأسیسات جمعآوری گاز
- ایستگاههای تقویت فشار
- خطوط انتقال گاز
- واحدهای فرآورش گاز همراه نفت
- برخی واحدهای پتروشیمی
- تأسیسات گاز ورودی به واحدهای پاییندستی
جمعبندی
واحد TEG Dehydration یکی از مهمترین روشهای صنعتی برای حذف آب از گاز طبیعی است. در این فرآیند، Lean TEG در برج تماس با گاز مرطوب تماس پیدا کرده و بخار آب را جذب میکند. در نتیجه، گاز خشک از بالای برج خارج و Rich TEG از پایین برج برای احیا ارسال میشود.
Rich TEG پس از عبور از تجهیزات آمادهسازی و مبدل حرارتی وارد بخش احیا شده و با استفاده از حرارت ریبویلر، آب جذبشده خود را از دست میدهد. سپس TEG احیاشده خنک شده و دوباره به برج تماس بازگردانده میشود.
بنابراین، چرخه کلی واحد را میتوان به صورت زیر خلاصه کرد:
گاز مرطوب → برج تماس → گاز خشک
و:
Lean TEG → جذب آب → Rich TEG → احیا → Lean TEG
عملکرد صحیح این چرخه نقش مهمی در کاهش رطوبت گاز، جلوگیری از تشکیل هیدرات و خوردگی و آمادهسازی گاز طبیعی برای انتقال و فرآورش بیشتر دارد.
