دستگاه گاز درایر چیست؟
دستگاه گاز درایر (Gas Dryer) یکی از تجهیزات مهم در صنایع نفت، گاز و پتروشیمی است که برای حذف رطوبت و آب موجود در جریان گاز طبیعی و گازهای صنعتی مورد استفاده قرار میگیرد. وجود آب در گاز میتواند مشکلاتی مانند خوردگی تجهیزات، تشکیل هیدرات، گرفتگی خطوط لوله و کاهش کیفیت گاز را به همراه داشته باشد.
به همین دلیل، گاز درایرها در بسیاری از واحدهای فرآورش گاز، پالایشگاهها، پتروشیمیها و تأسیسات انتقال گاز نقش مهمی در آمادهسازی گاز برای مراحل بعدی فرآیند دارند.
دستگاه گاز درایر چیست؟
دستگاه گاز درایر تجهیزی است که با استفاده از روشهای مختلف، آب و بخار آب را از جریان گاز جدا میکند و میزان رطوبت گاز را به مقدار موردنیاز کاهش میدهد.
گاز طبیعی استخراجشده از مخزن معمولاً حاوی مقداری آب است. این آب ممکن است به شکل مایع یا بخار در جریان گاز وجود داشته باشد. گاز مرطوب پس از ورود به سیستم خشککن، تحت فرآیند نمزدایی قرار گرفته و به گاز خشک تبدیل میشود.

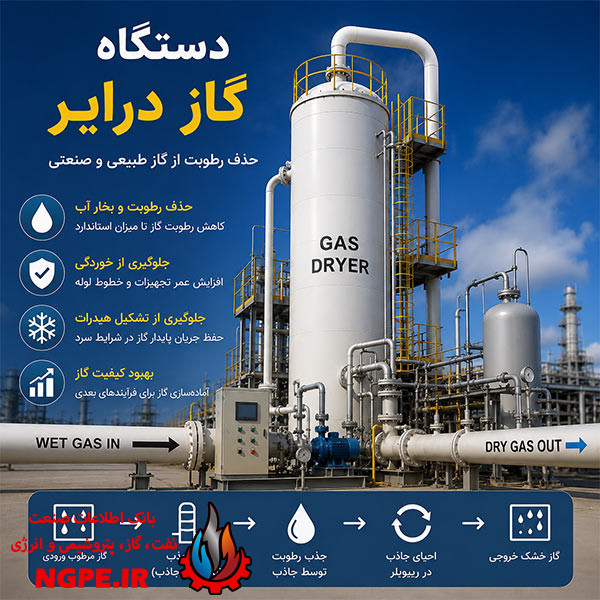

فرآیند کلی را میتوان به شکل زیر نشان داد:
گاز مرطوب → گاز درایر → حذف رطوبت → گاز خشک
میزان خشکی موردنیاز به کاربرد گاز و مشخصات طراحی واحد بستگی دارد.
چرا استفاده از گاز درایر ضروری است؟
آب موجود در گاز طبیعی میتواند در شرایط مختلف باعث ایجاد مشکلات جدی شود. یکی از مهمترین این مشکلات، تشکیل هیدرات گازی در فشار بالا و دمای پایین است.
هیدراتها میتوانند در خطوط انتقال، شیرها و تجهیزات فرآیندی تجمع پیدا کنند و باعث محدود شدن یا مسدود شدن مسیر جریان شوند.
از طرف دیگر، وجود آب در کنار ترکیباتی مانند CO₂ و H₂S میتواند احتمال خوردگی داخلی خطوط لوله و تجهیزات را افزایش دهد.
بنابراین استفاده از گاز درایر میتواند به:
- کاهش رطوبت گاز
- جلوگیری از تشکیل هیدرات
- کاهش خوردگی
- حفاظت از تجهیزات
- افزایش قابلیت اطمینان خطوط انتقال
- بهبود کیفیت گاز
- آمادهسازی گاز برای فرآیندهای بعدی
کمک کند.
دستگاه گاز درایر چگونه کار میکند؟
نحوه عملکرد گاز درایر به نوع فناوری مورد استفاده بستگی دارد. در یکی از روشهای رایج، گاز مرطوب وارد یک برج تماس میشود و با یک ماده جاذب مانند گلایکول تماس پیدا میکند.
ماده جاذب، آب موجود در گاز را جذب میکند. در نتیجه، گاز خشک از قسمت خروجی دستگاه خارج میشود.
ماده جاذب که اکنون حاوی آب است، به بخش احیا فرستاده میشود. در این بخش، آب از ماده جاذب جدا شده و ماده جاذب دوباره برای استفاده در فرآیند آماده میشود.
به عنوان نمونه، در سیستمهای TEG:
گاز مرطوب + TEG خشک → جذب آب → گاز خشک + TEG غنی از آب
سپس:
TEG غنی → احیا → TEG خشک → بازگشت به برج
این چرخه به صورت مداوم در واحد ادامه پیدا میکند.
انواع دستگاه گاز درایر
گاز درایرها بر اساس فناوری مورد استفاده انواع مختلفی دارند. انتخاب نوع مناسب به شرایط عملیاتی و میزان خشکی موردنیاز گاز بستگی دارد.
۱. گاز درایر گلایکولی
یکی از رایجترین روشهای خشککردن گاز طبیعی، استفاده از گلایکول است. در این سیستم معمولاً از تریاتیلن گلایکول یا TEG استفاده میشود.
گاز مرطوب در برج تماس با TEG خشک تماس پیدا میکند و آب موجود در گاز توسط گلایکول جذب میشود.
گلایکول غنی از آب سپس وارد بخش احیا میشود تا آب آن جدا شود و دوباره به چرخه فرآیند بازگردد.
۲. گاز درایر با مولکولارسیو
در کاربردهایی که نیاز به گاز بسیار خشک وجود دارد، از مولکولارسیو (Molecular Sieve) استفاده میشود.
مولکولارسیوها مواد جامد متخلخلی هستند که میتوانند مولکولهای آب را به صورت انتخابی جذب کنند.
این سیستم معمولاً دارای چند بستر است. در حالی که یک بستر در حال جذب آب است، بستر دیگر میتواند در مرحله احیا قرار داشته باشد. با جابهجایی دورهای بسترها، فرآیند خشککردن گاز به صورت پیوسته انجام میشود.
۳. گاز درایر با سیلیکاژل
سیلیکاژل نیز یکی از مواد جاذب مورد استفاده برای حذف رطوبت از گاز است. این ماده دارای ساختار متخلخل بوده و میتواند آب را روی سطح خود جذب کند.
سیستمهای مبتنی بر سیلیکاژل در برخی کاربردهای صنعتی مورد استفاده قرار میگیرند و با رسیدن جاذب به ظرفیت مشخص، نیاز به احیا یا تعویض آن وجود دارد.
۴. گاز درایر با آلومینای فعال
آلومینای فعال (Activated Alumina) یکی دیگر از جاذبهای جامد است که برای حذف آب از جریان گاز استفاده میشود.
این ماده به دلیل سطح ویژه بالا، قابلیت جذب رطوبت مناسبی دارد و در برخی سیستمهای خشککن گاز کاربرد دارد.
اجزای اصلی دستگاه گاز درایر
ساختار گاز درایر به نوع آن بستگی دارد، اما یک سیستم صنعتی ممکن است شامل تجهیزات زیر باشد:
- جداکننده گاز و مایع
- برج جذب یا تماس
- بستر جاذب
- مخازن فرآیندی
- پمپ
- مبدل حرارتی
- فیلتر
- مخزن فلش
- ریبویلر در سیستمهای گلایکولی
- تجهیزات احیا
- شیرهای کنترلی
- تجهیزات اندازهگیری و کنترل
- سیستمهای ایمنی
طراحی دقیق تجهیزات بر اساس ظرفیت واحد، فشار و دمای گاز، میزان رطوبت ورودی و مشخصات موردنیاز گاز خروجی انجام میشود.
نقش برج جذب در گاز درایر
در سیستمهای گلایکولی، برج جذب یا Contactor یکی از مهمترین تجهیزات است.
گاز مرطوب معمولاً از قسمت پایین برج وارد میشود و به سمت بالا حرکت میکند. گلایکول خشک نیز از قسمت بالایی وارد شده و به سمت پایین جریان پیدا میکند.
برخلاف جهت حرکت این دو جریان، تماس مناسبی میان گاز و گلایکول ایجاد میکند و آب از گاز به گلایکول منتقل میشود.
در نهایت:
گاز خشک از بالای برج خارج میشود.
و:
گلایکول غنی از آب از پایین برج خارج میشود.

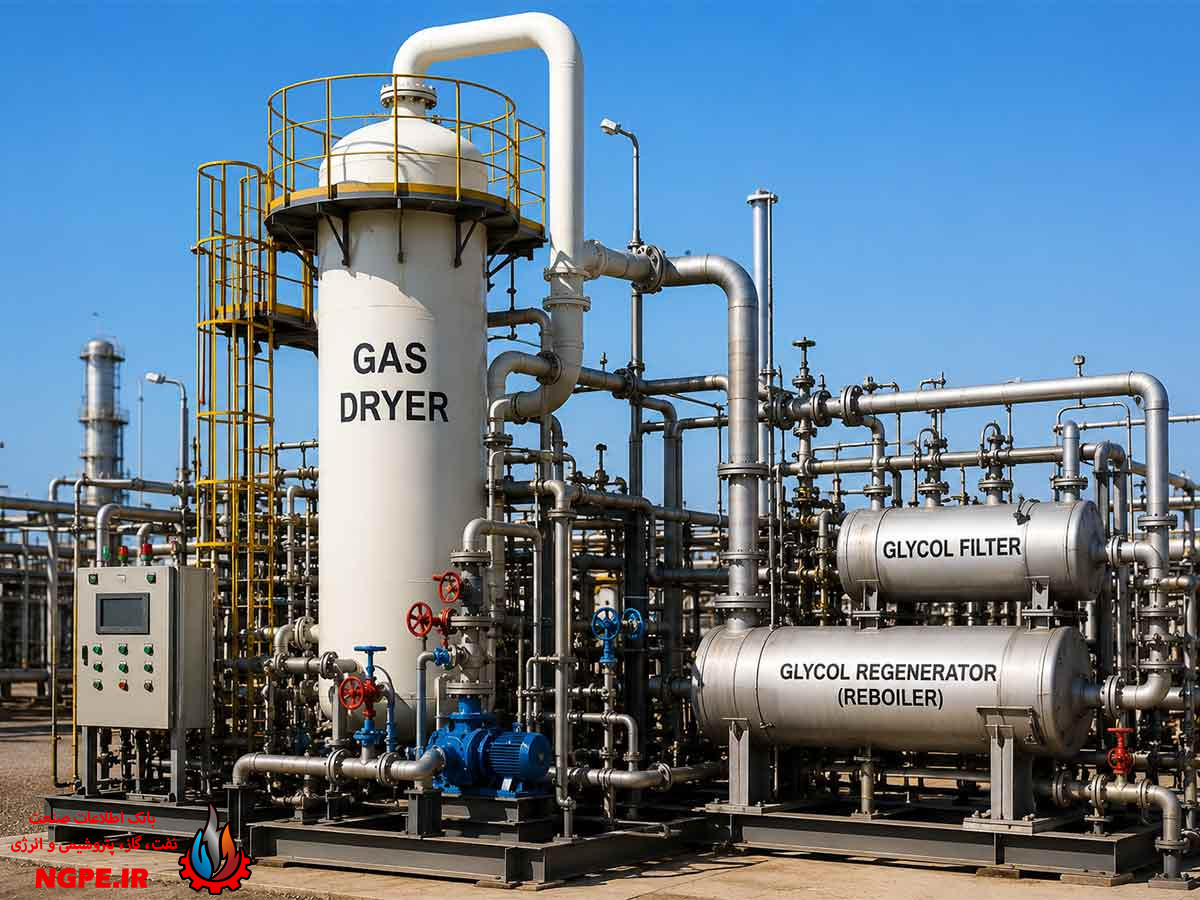

نقش ریبویلر در سیستم TEG
در سیستمهای مبتنی بر TEG، گلایکول پس از جذب آب باید احیا شود. ریبویلر (Reboiler) برای تأمین حرارت موردنیاز این مرحله استفاده میشود.
با افزایش دما، آب جذبشده از گلایکول جدا میشود و گلایکول دوباره به حالت مناسب برای استفاده در برج جذب برمیگردد.
کنترل دمای ریبویلر اهمیت زیادی دارد؛ زیرا دمای نامناسب میتواند باعث کاهش عملکرد سیستم یا آسیب به گلایکول و تجهیزات شود.
تفاوت گاز درایر و واحد نمزدایی گاز
اصطلاح گاز درایر معمولاً برای تجهیز یا سیستم خشککن گاز به کار میرود، در حالی که واحد نمزدایی گاز میتواند مجموعه کامل تجهیزات و فرآیندهایی باشد که برای کاهش آب گاز طراحی شدهاند.
به عبارت ساده:
Gas Dryer = دستگاه یا سیستم خشککن گاز
Gas Dehydration Unit = واحد نمزدایی و خشککردن گاز
بنابراین یک گاز درایر میتواند بخشی از یک واحد بزرگتر نمزدایی گاز باشد.
کاربردهای دستگاه گاز درایر
دستگاههای خشککن گاز در بخشهای مختلف صنعت استفاده میشوند، از جمله:
صنعت نفت و گاز
برای خشککردن گاز طبیعی قبل از انتقال در خطوط لوله یا ورود به واحدهای فرآورش بعدی.
پالایشگاههای گاز
برای کاهش رطوبت گاز و آمادهسازی آن برای فرآیندهای بعدی.
صنایع پتروشیمی
برخی فرآیندهای پتروشیمی به خوراک گازی با میزان بسیار پایین آب نیاز دارند. در این شرایط از خشککنهای مناسب استفاده میشود.
واحدهای LNG
در فرآیند تولید LNG، حذف آب اهمیت بسیار زیادی دارد؛ زیرا آب میتواند در دماهای پایین باعث تشکیل یخ و هیدرات و ایجاد مشکلات عملیاتی شود.
خطوط انتقال گاز
خشککردن گاز پیش از انتقال به کاهش مشکلات ناشی از آب، خوردگی و تشکیل هیدرات کمک میکند.
مزایای استفاده از گاز درایر
استفاده صحیح از دستگاه گاز درایر مزایای متعددی دارد:
- کاهش میزان آب موجود در گاز
- جلوگیری از تشکیل هیدرات
- کاهش خطر خوردگی
- افزایش عمر تجهیزات
- کاهش مشکلات عملیاتی
- افزایش کیفیت گاز
- کاهش احتمال انسداد خطوط
- آمادهسازی گاز برای فرآیندهای حساس
- افزایش قابلیت اطمینان سیستم انتقال
عوامل مؤثر بر عملکرد گاز درایر
عملکرد دستگاه گاز درایر به عوامل مختلفی بستگی دارد. مهمترین آنها عبارتاند از:
- دمای گاز ورودی
- فشار گاز
- دبی جریان
- مقدار آب موجود در خوراک
- نوع ماده جاذب
- میزان تماس گاز و جاذب
- زمان تماس
- شرایط احیای جاذب
- طراحی داخلی برج
- کیفیت و وضعیت تجهیزات
کنترل مناسب این پارامترها میتواند باعث افزایش راندمان خشککن و کاهش هزینههای عملیاتی شود.
مشکلات احتمالی در عملکرد گاز درایر
مانند سایر تجهیزات فرآیندی، گاز درایر نیز ممکن است با مشکلات مختلفی مواجه شود. برخی از مشکلات رایج عبارتاند از:
- افزایش رطوبت گاز خروجی
- کاهش ظرفیت جذب جاذب
- افت فشار بیش از حد
- خرابی پمپها
- گرفتگی فیلترها
- مشکلات مربوط به احیای جاذب
- افزایش دمای غیرعادی
- خوردگی تجهیزات
- Carryover یا همراهبردن ماده جاذب با جریان گاز
پایش مداوم فشار، دما، میزان آب گاز خروجی و وضعیت جاذب میتواند به شناسایی زودهنگام این مشکلات کمک کند.
جمعبندی
دستگاه گاز درایر یکی از تجهیزات مهم برای حذف آب و رطوبت از جریان گاز طبیعی و گازهای صنعتی است. وجود آب در گاز میتواند موجب تشکیل هیدرات، خوردگی، گرفتگی خطوط و کاهش کیفیت گاز شود؛ به همین دلیل خشککردن گاز بخش مهمی از فرآورش آن محسوب میشود.
گاز درایرها میتوانند با استفاده از فناوریهای مختلفی مانند گلایکول، TEG، مولکولارسیو، سیلیکاژل و آلومینای فعال کار کنند. انتخاب فناوری مناسب به شرایط فرآیند و میزان خشکی موردنیاز بستگی دارد.
در نهایت، طراحی صحیح، انتخاب جاذب مناسب و کنترل دقیق شرایط عملیاتی، نقش مهمی در عملکرد مطمئن و اقتصادی دستگاه گاز درایر در صنایع نفت، گاز و پتروشیمی دارد.
