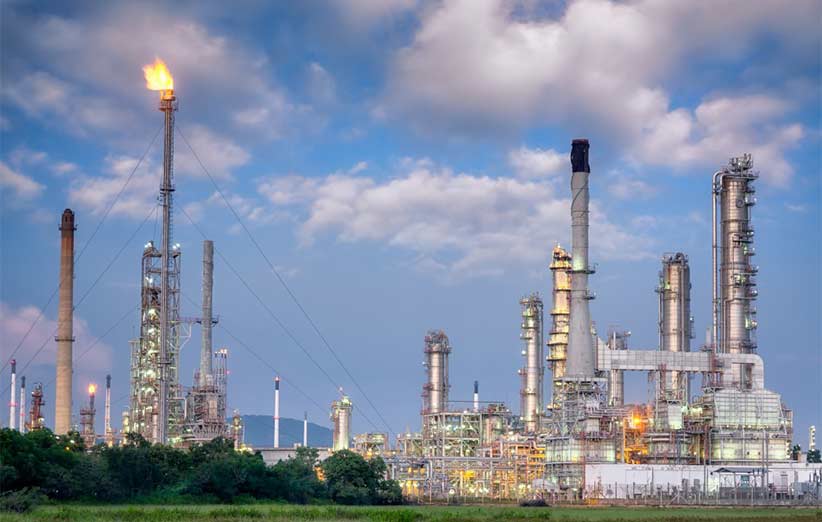

فلر تاور چیست و چه کاری انجام میدهد؟
فلر تاور (Flare Tower) یا برج مشعل یکی از تجهیزات مهم در صنایع نفت، گاز و پتروشیمی است.
این تجهیز برای سوزاندن کنترلشده گازهای اضافی استفاده میشود. این گازها ممکن است قابل اشتعال یا خطرناک باشند.
در واحدهای صنعتی، همیشه امکان استفاده از تمام گازهای تولیدشده وجود ندارد. گاهی نیز به دلیل افزایش فشار، گاز باید سریع تخلیه شود.
در چنین شرایطی، گاز به سیستم فلر هدایت میشود. سپس گاز در قسمت مشعل میسوزد.
به این ترتیب، فلر تاور نقش مهمی در ایمنی، کنترل گاز و حفاظت از تجهیزات دارد.
فلر تاور چه کاری انجام میدهد؟
وظیفه اصلی فلر تاور، سوزاندن ایمن گازهای اضافی است.
این گازها از بخشهای مختلف واحد فرآیندی وارد شبکه فلر میشوند. سپس از طریق خطوط لوله به سمت مشعل حرکت میکنند.
فلر تاور در شرایط عادی و اضطراری کاربرد دارد.
برای مثال، هنگام افزایش فشار یک واحد، گاز اضافی میتواند وارد سیستم فلر شود. همچنین در زمان راهاندازی و توقف واحدها نیز ممکن است از فلر استفاده شود.
مهمترین وظایف فلر تاور عبارتاند از:
- افزایش ایمنی واحد صنعتی
- تخلیه کنترلشده گازهای اضافی
- کاهش خطر تجمع گازهای قابل اشتعال
- حفاظت از تجهیزات فرآیندی
- کنترل گازهای حاصل از شرایط اضطراری
- کاهش انتشار مستقیم برخی هیدروکربنها
فلر تاور چگونه کار میکند؟
عملکرد فلر تاور چند مرحله دارد.
ابتدا گازهای اضافی جمعآوری میشوند. سپس این گازها به سمت سیستم فلر انتقال پیدا میکنند.
در ادامه، مایعات همراه گاز جدا میشوند. پس از آن، گاز به مشعل میرسد.
در نهایت، گاز با کمک سیستم احتراق میسوزد.
۱. جمعآوری گاز
گازهای اضافی از بخشهای مختلف واحد وارد شبکه فلر میشوند.
این گازها ممکن است از شیرهای اطمینان یا تجهیزات فرآیندی خارج شوند. همچنین ممکن است در زمان تخلیه اضطراری وارد سیستم شوند.
۲. انتقال گاز
پس از جمعآوری، گاز از طریق خطوط لوله حرکت میکند.
این خطوط، گاز را به سمت تجهیزات فلر هدایت میکنند. طراحی خطوط باید با شرایط عملیاتی و اضطراری واحد هماهنگ باشد.
۳. جداسازی مایعات
گاز پیش از رسیدن به مشعل وارد درام ناکاوت (Knockout Drum) میشود.
این تجهیز قطرات مایع را از جریان گاز جدا میکند.
این مرحله اهمیت زیادی دارد. زیرا ورود مایع به مشعل میتواند عملکرد فلر را مختل کند.
۴. ورود گاز به مشعل
پس از جداسازی مایعات، گاز به سمت Flare Tip حرکت میکند.
Flare Tip همان قسمت بالایی مشعل است. گاز از این قسمت خارج میشود و وارد ناحیه احتراق میشود.
۵. روشن شدن گاز
برای احتراق گاز، سیستم جرقهزنی و پایلوت به کار میروند.
Pilot یک شعله کوچک و پایدار است. این شعله باعث میشود گاز خروجی در زمان مناسب مشتعل شود.
بنابراین عملکرد صحیح پایلوت برای ایمنی فلر اهمیت زیادی دارد.
۶. احتراق گاز
گاز در حضور اکسیژن هوا میسوزد.
محصولات احتراق به ترکیب گاز بستگی دارند. هیدروکربنها معمولاً به دیاکسید کربن و بخار آب تبدیل میشوند.
اگر گاز دارای H₂S باشد، در فرآیند احتراق میتواند SO₂ نیز تولید شود.
۷. انتقال حرارت
احتراق گاز باعث ایجاد شعله و حرارت میشود.
در فلرهای مرتفع، شعله در ارتفاع زیادی قرار دارد. این ارتفاع با توجه به شرایط فرآیندی و الزامات ایمنی تعیین میشود.
هدف، کاهش اثر تابش حرارتی در سطح زمین و افزایش ایمنی اطراف فلر است.
اجزای اصلی فلر تاور
فلر تاور از چند بخش مهم تشکیل میشود.
هر بخش وظیفه مشخصی دارد. عملکرد صحیح این بخشها برای ایمنی سیستم ضروری است.
مشعل فلر (Flare Tip)
Flare Tip در قسمت بالایی فلر قرار دارد.
گاز از این قسمت خارج میشود. سپس گاز در ناحیه مشعل میسوزد.
طراحی Flare Tip به عواملی مانند نوع گاز، فشار و دبی بستگی دارد.
پایلوت (Pilot)
پایلوت یک شعله کوچک است.
این شعله وظیفه روشن نگه داشتن ناحیه احتراق را دارد. بنابراین گاز خروجی میتواند به شکل مطمئن مشتعل شود.
سیستم جرقهزنی
سیستم جرقهزنی برای روشن کردن پایلوت استفاده میشود.
این سیستم باید عملکرد قابل اطمینانی داشته باشد. زیرا خاموش شدن پایلوت میتواند عملکرد فلر را تحت تأثیر قرار دهد.
درام ناکاوت (Knockout Drum)
Knockout Drum برای جدا کردن مایعات از گاز استفاده میشود.
مایعات جداشده در این تجهیز جمع میشوند. در نتیجه، از ورود مایع به مشعل جلوگیری میشود.
رایزر فلر
رایزر، لوله اصلی انتقال گاز به قسمت بالایی فلر است.
در فلرهای مرتفع، رایزر باید در برابر باد و بارهای مکانیکی مقاومت مناسبی داشته باشد.
سیستم آببندی
سیستم آببندی برای کاهش احتمال ورود هوا به شبکه فلر استفاده میشود.
این سیستم میتواند به جلوگیری از برگشت شعله نیز کمک کند.
نوع آببندی به طراحی سیستم فلر بستگی دارد.
سیستم کنترل و پایش
سیستم کنترل، وضعیت فلر را بررسی میکند.
پارامترهایی مانند فشار، جریان گاز و وضعیت پایلوت میتوانند تحت پایش قرار گیرند.
این اطلاعات به اپراتور کمک میکند عملکرد سیستم را کنترل کند.
انواع فلر تاور
فلرها بر اساس طراحی و نحوه قرارگیری به چند نوع تقسیم میشوند.
سه نوع مهم آن عبارتاند از:
- فلر مرتفع
- فلر زمینی
- فلر محصور
فلر مرتفع (Elevated Flare)
فلر مرتفع یکی از انواع رایج فلر است.
در این نوع، مشعل در ارتفاع بالایی قرار دارد. گاز از طریق رایزر به قسمت بالایی منتقل میشود.
این طراحی باعث میشود شعله از تجهیزات و افراد فاصله بیشتری داشته باشد.
فلر زمینی (Ground Flare)
در فلر زمینی، محل احتراق نزدیک سطح زمین قرار دارد.
این نوع فلر میتواند برای برخی کاربردهای خاص مناسب باشد.
طراحی آن به نوع گاز، دبی و شرایط عملیاتی بستگی دارد.
فلر محصور (Enclosed Flare)
در فلر محصور، شعله داخل یک محفظه قرار دارد.
این طراحی میتواند به کنترل بهتر شعله کمک کند.
همچنین در برخی پروژهها برای کاهش تابش حرارتی و صدای فلر استفاده میشود.
چرا از فلر تاور استفاده میشود؟
مهمترین دلیل استفاده از فلر، افزایش ایمنی فرآیند است.
در یک واحد صنعتی، افزایش فشار میتواند خطرناک باشد. به همین دلیل، گاز اضافی باید به شکل کنترلشده تخلیه شود.
سیستم فلر این گاز را به محل مشخصی منتقل میکند. سپس گاز در مشعل میسوزد.
فلر همچنین هنگام راهاندازی و توقف واحد کاربرد دارد.
بنابراین مهمترین دلایل استفاده از فلر عبارتاند از:
- افزایش ایمنی
- حفاظت از تجهیزات
- کنترل گازهای قابل اشتعال
- کاهش خطر انفجار
- تخلیه گاز در شرایط اضطراری
- مدیریت گازهای اضافی
فلر تاور در چه صنایعی استفاده میشود؟
فلر تاور بیشتر در صنایعی کاربرد دارد که با گازهای قابل اشتعال سروکار دارند.
مهمترین این صنایع عبارتاند از:
- پالایشگاه نفت
- پالایشگاه گاز
- مجتمع پتروشیمی
- واحد فرآورش گاز
- تأسیسات تولید نفت و گاز
- صنایع شیمیایی
- برخی تأسیسات LNG
فلرینگ چه تأثیری بر محیط زیست دارد؟
فلرینگ یک روش مهم برای افزایش ایمنی است. با این حال، بدون اثر زیستمحیطی نیست.
هنگام سوختن گاز، دیاکسید کربن تولید میشود.
در صورت احتراق ناقص نیز ممکن است آلایندههای دیگری تولید شوند. از جمله این آلایندهها میتوان به مونوکسید کربن و ترکیبات آلی نسوخته اشاره کرد.
همچنین اگر گاز دارای H₂S باشد، احتراق آن میتواند باعث تولید SO₂ شود.
بنابراین طراحی صحیح فلر اهمیت زیادی دارد.
چگونه میتوان فلرینگ را کاهش داد؟
فلرینگ علاوه بر اثرات زیستمحیطی، باعث هدررفت بخشی از گاز نیز میشود.
به همین دلیل، صنایع تلاش میکنند میزان فلرینگ را کاهش دهند.
برخی روشهای کاهش فلرینگ عبارتاند از:
- بازیابی گاز فلر
- استفاده مجدد از گاز
- استفاده از گاز به عنوان سوخت
- فشردهسازی گاز
- انتقال گاز به واحدهای دیگر
- بهبود سیستم کنترل فرآیند
- کاهش تخلیههای غیرضروری
یکی از روشهای مهم، استفاده از Flare Gas Recovery System است.
این سیستم بخشی از گاز فلر را بازیابی میکند. سپس گاز بازیابیشده میتواند دوباره وارد فرآیند شود.
تفاوت فلر تاور با دودکش چیست؟
فلر تاور و دودکش ممکن است از نظر ظاهری شبیه باشند. اما وظیفه آنها متفاوت است.
دودکش معمولاً برای تخلیه گازهای حاصل از احتراق یا فرآیند استفاده میشود.
در مقابل، فلر برای سوزاندن کنترلشده گازهای قابل اشتعال طراحی شده است.
فلر دارای مشعل و سیستم احتراق است. همچنین تجهیزات ایمنی و کنترلی مختلفی دارد.
فلر تاور چه نقشی در ایمنی پالایشگاه دارد؟
فلر یکی از تجهیزات مهم ایمنی در بسیاری از پالایشگاهها است.
در شرایط غیرعادی، فشار سیستم ممکن است افزایش پیدا کند.
در این شرایط، گاز اضافی میتواند از طریق سیستم حفاظتی وارد شبکه فلر شود.
سپس گاز به محل مشعل منتقل میشود. در نهایت، گاز در شرایط کنترلشده میسوزد.
به همین دلیل، فلر میتواند خطر تجمع گاز و افزایش فشار را کاهش دهد.
مزایای فلر تاور
فلر تاور مزایای مهمی دارد.
مهمترین مزایا عبارتاند از:
- افزایش ایمنی واحد
- کاهش خطر تجمع گاز
- حفاظت از تجهیزات
- تخلیه ایمن گازهای اضافی
- کنترل گازهای قابل اشتعال
- کاهش انتشار مستقیم برخی هیدروکربنها
معایب فلر تاور
فلر تاور در کنار مزایا، محدودیتهایی نیز دارد.
مهمترین معایب آن عبارتاند از:
- تولید دیاکسید کربن
- احتمال تولید آلاینده در احتراق ناقص
- تولید SO₂ در صورت وجود ترکیبات گوگردی
- ایجاد صدای زیاد
- ایجاد تابش حرارتی
- ایجاد آلودگی نوری
- هزینه ساخت و نگهداری
