برج جذب چیست و چه کاربردی در صنعت گاز دارد؟
برج جذب (Absorption Tower) یکی از تجهیزات مهم و پرکاربرد در صنایع نفت، گاز و پتروشیمی است که برای جداسازی یک یا چند ترکیب از جریان گاز با استفاده از یک مایع جاذب مورد استفاده قرار میگیرد. این تجهیز نقش مهمی در فرآورش گاز طبیعی، شیرینسازی گاز، حذف گازهای اسیدی و کاهش آلایندهها دارد.
در بسیاری از واحدهای فرآورش گاز، ترکیباتی مانند هیدروژن سولفید (H₂S)، دیاکسید کربن (CO₂) و برخی ناخالصیهای دیگر باید از جریان گاز جدا شوند. یکی از روشهای متداول برای این کار، استفاده از برج جذب و یک محلول مناسب مانند آمینها است.
برج جذب چیست؟
برج جذب یک تجهیز عمودی است که در آن یک جریان گاز با یک مایع جاذب تماس پیدا میکند. در نتیجه این تماس، یکی یا چند ترکیب موجود در گاز در مایع حل یا جذب میشوند و ترکیبات ناخواسته از جریان گاز جدا میگردند.

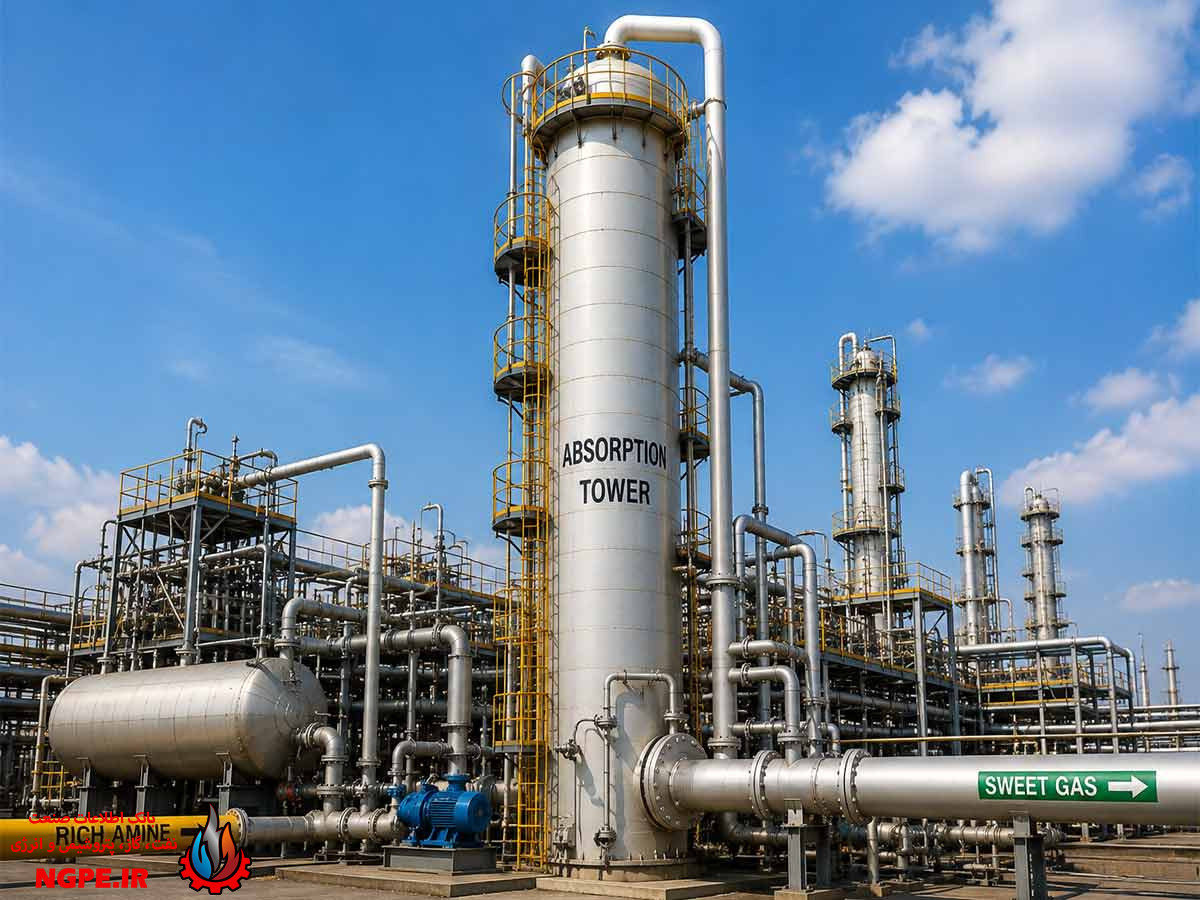

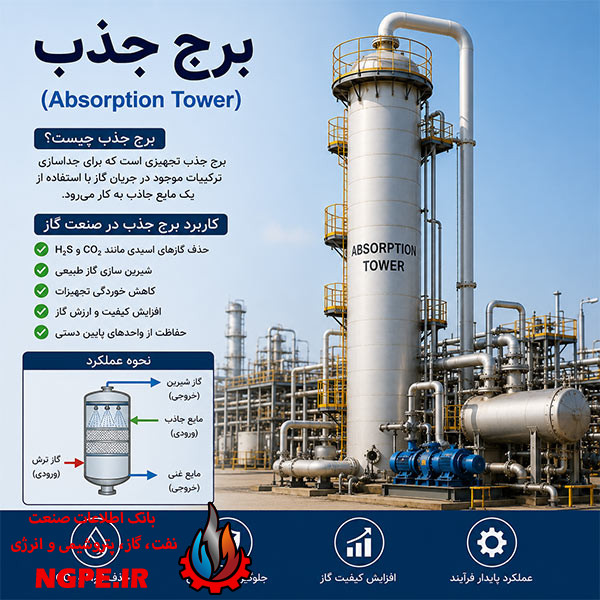

در یک برج جذب معمولی، گاز و مایع در خلاف جهت یکدیگر حرکت میکنند. گاز معمولاً از قسمت پایین برج وارد شده و به سمت بالا حرکت میکند، در حالی که مایع جاذب از قسمت بالای برج وارد شده و به سمت پایین جریان مییابد.
به صورت ساده:
گاز حاوی ناخالصی → برج جذب → گاز تصفیهشده
و همزمان:
مایع جاذب → جذب ناخالصیها → مایع غنیشده
این روش باعث ایجاد سطح تماس مناسب میان دو فاز و افزایش راندمان انتقال جرم میشود.
برج جذب چگونه کار میکند؟
عملکرد برج جذب بر اساس انتقال جرم بین فاز گاز و مایع است. هنگامی که گاز مرطوب یا آلوده وارد برج میشود، با مایع جاذب تماس پیدا میکند.
اگر مایع جاذب تمایل زیادی به جذب یک ترکیب خاص داشته باشد، آن ترکیب از فاز گاز به فاز مایع منتقل میشود.
برای مثال، در واحد شیرینسازی گاز با آمین، محلول آمین میتواند H₂S و CO₂ را از گاز طبیعی جذب کند.
فرآیند کلی به صورت زیر است:
گاز ترش + آمین فقیر → برج جذب → گاز شیرین + آمین غنی
آمین غنیشده سپس معمولاً به واحد احیا فرستاده میشود تا ترکیبات جذبشده از آن جدا شوند و آمین دوباره برای استفاده در برج جذب آماده شود.
اجزای اصلی برج جذب
ساختار برج جذب به نوع فرآیند و طراحی واحد بستگی دارد، اما مهمترین اجزای آن عبارتاند از:
۱. بدنه برج
بدنه اصلی برج معمولاً به صورت یک مخزن عمودی طراحی میشود و باید توانایی تحمل فشار، دما و شرایط خورنده فرآیند را داشته باشد.
۲. سینیها
در برخی برجهای جذب از سینیهای داخلی برای ایجاد تماس مناسب بین گاز و مایع استفاده میشود.
سینیها باعث افزایش سطح تماس و بهبود انتقال جرم میان دو فاز میشوند.
۳. پکینگ
در برخی طراحیها به جای سینی از پکینگ (Packing) استفاده میشود. پکینگها سطح تماس زیادی ایجاد میکنند و امکان تماس مؤثر گاز و مایع را فراهم میسازند.
پکینگها میتوانند از انواع مختلفی مانند پکینگهای تصادفی یا ساختاریافته باشند.
۴. توزیعکننده مایع
برای عملکرد مناسب برج، مایع جاذب باید به صورت یکنواخت روی سطح داخلی برج یا پکینگ توزیع شود. Liquid Distributor وظیفه توزیع مناسب مایع را بر عهده دارد.
۵. قطرهگیر
در قسمت خروجی گاز ممکن است از Mist Eliminator یا Demister استفاده شود تا قطرات مایع همراه جریان گاز را جدا کند و از خروج جاذب همراه گاز جلوگیری شود.
۶. نازلهای ورودی و خروجی
برج دارای نازلهایی برای ورود و خروج گاز، مایع جاذب و جریانهای جانبی فرآیندی است.
کاربرد برج جذب در صنعت گاز
برجهای جذب کاربردهای بسیار گستردهای در صنعت گاز دارند. یکی از مهمترین کاربردهای آنها شیرینسازی گاز طبیعی است.
شیرینسازی گاز طبیعی
گاز طبیعی استخراجشده از مخازن زیرزمینی ممکن است حاوی H₂S و CO₂ باشد. وجود این ترکیبات میتواند باعث ایجاد مشکلات ایمنی، خوردگی و زیستمحیطی شود.
در واحد شیرینسازی، گاز ترش وارد برج جذب شده و با محلول آمین تماس پیدا میکند. آمین، H₂S و CO₂ را جذب کرده و گاز خروجی از بالای برج، گاز شیرینتری خواهد بود.
به این ترتیب:
گاز ترش → برج جذب آمین → گاز شیرین
این یکی از مهمترین کاربردهای برج جذب در پالایشگاههای گاز و تأسیسات فرآورش گاز طبیعی است.
حذف هیدروژن سولفید از گاز
هیدروژن سولفید (H₂S) گازی بسیار سمی و خورنده است که در برخی منابع گاز طبیعی وجود دارد. حذف این ترکیب یکی از اهداف مهم واحدهای شیرینسازی گاز است.
محلولهای آمینی میتوانند H₂S را از جریان گاز جذب کنند. پس از جذب، محلول آمین غنی به واحد احیا منتقل میشود و H₂S از آن جدا میگردد.
گاز اسیدی حاصل از این فرآیند میتواند در ادامه به واحدهایی مانند واحد بازیابی گوگرد یا SRU ارسال شود.
حذف دیاکسید کربن
برج جذب میتواند برای حذف CO₂ از جریان گاز نیز مورد استفاده قرار گیرد.
وجود CO₂ در گاز طبیعی میتواند باعث کاهش ارزش حرارتی گاز و در حضور آب، افزایش مشکلات خوردگی شود. همچنین در برخی فرآیندهای پاییندستی، میزان CO₂ باید به مقدار مشخصی کاهش پیدا کند.
محلولهای آمینی یکی از روشهای شناختهشده برای حذف CO₂ از گاز هستند.
جذب گازهای اسیدی با آمین
یکی از رایجترین کاربردهای برج جذب، استفاده از محلولهای آمینی مانند:
- MEA
- DEA
- MDEA
برای جذب گازهای اسیدی است.
نوع آمین و شرایط عملیاتی بر اساس ترکیب خوراک، میزان حذف موردنیاز، فشار و دمای فرآیند و طراحی واحد انتخاب میشود.
تفاوت برج جذب و برج احیا
برج جذب و برج احیا دو تجهیز متفاوت اما مرتبط با یکدیگر هستند.
در برج جذب، ترکیبات ناخواسته از گاز به مایع منتقل میشوند.
اما در برج احیا یا Regenerator، ترکیبات جذبشده از مایع جدا میشوند تا جاذب دوباره قابل استفاده باشد.
در یک واحد آمینی، چرخه کلی به شکل زیر است:
گاز ترش → برج جذب → گاز شیرین
سپس:
آمین غنی → برج احیا → آمین فقیر → بازگشت به برج جذب
این چرخه باعث میشود محلول آمین به صورت مداوم در فرآیند گردش داشته باشد.
انواع برج جذب
برجهای جذب را میتوان بر اساس نوع تجهیزات داخلی به چند گروه تقسیم کرد.
برج جذب سینیدار
در این نوع برج، سینیهای مختلف در ارتفاع برج قرار گرفتهاند. گاز از میان سینیها عبور کرده و با مایع تماس پیدا میکند.
این نوع برج در برخی فرآیندهای صنعتی ظرفیت بالایی دارد و امکان کنترل مناسب تماس گاز و مایع را فراهم میکند.
برج جذب پرشده
در برجهای پرشده، فضای داخلی با پکینگ پر میشود. مایع روی سطح پکینگ جریان پیدا میکند و گاز از میان فضای موجود عبور میکند.
یکی از مزایای برجهای پرشده، سطح تماس مناسب و در بسیاری از کاربردها افت فشار نسبتاً پایین است.
برج جذب با بستر ساختاریافته
در برخی فرآیندها از Structured Packing استفاده میشود. این نوع پکینگ میتواند سطح تماس بالایی بین گاز و مایع ایجاد کند و در طراحیهای مناسب، راندمان انتقال جرم مطلوبی ارائه دهد.
پارامترهای مهم در طراحی برج جذب
طراحی برج جذب به عوامل مختلفی وابسته است. برخی از مهمترین پارامترها عبارتاند از:
- دبی گاز
- دبی مایع جاذب
- فشار عملیاتی
- دمای گاز و مایع
- ترکیب گاز ورودی
- میزان ناخالصی موردنظر برای حذف
- نوع جاذب
- قطر و ارتفاع برج
- نوع سینی یا پکینگ
- زمان تماس گاز و مایع
- افت فشار مجاز
- میزان انتقال جرم موردنیاز
انتخاب صحیح این پارامترها برای دستیابی به راندمان مناسب و جلوگیری از مشکلات عملیاتی ضروری است.
مشکلات رایج در برجهای جذب
برجهای جذب ممکن است در طول بهرهبرداری با مشکلات مختلفی مواجه شوند. برخی از مهمترین آنها عبارتاند از:
Flooding یا طغیان
در صورت افزایش بیش از حد دبی گاز یا مایع، ظرفیت برج ممکن است محدود شود و پدیده Flooding رخ دهد. این وضعیت میتواند باعث افزایش افت فشار و کاهش عملکرد برج شود.
Foaming یا کفکردن
تشکیل کف در برج جذب یکی از مشکلات رایج در برخی سیستمهای آمینی است. کف میتواند باعث کاهش ظرفیت مؤثر برج و افزایش Carryover مایع شود.
Entrainment یا همراهبری مایع
در برخی شرایط، قطرات مایع ممکن است همراه جریان گاز از برج خارج شوند. استفاده صحیح از قطرهگیر و کنترل شرایط عملیاتی به کاهش این مشکل کمک میکند.
خوردگی
در واحدهای جذب گازهای اسیدی، انتخاب مناسب مواد، کنترل شرایط عملیاتی و مدیریت کیفیت جاذب برای کاهش خوردگی اهمیت زیادی دارد.
مزایای استفاده از برج جذب
استفاده از برج جذب در فرآورش گاز مزایای متعددی دارد:
- حذف H₂S از گاز
- کاهش CO₂
- تولید گاز با کیفیت بالاتر
- کاهش خطر خوردگی
- افزایش ایمنی فرآیند
- آمادهسازی گاز برای انتقال
- حفاظت از تجهیزات پاییندستی
- امکان بازیابی یا احیای ماده جاذب
- قابلیت استفاده در ظرفیتهای مختلف صنعتی
کاربرد برج جذب در پالایشگاهها و پتروشیمیها
علاوه بر صنعت گاز طبیعی، برجهای جذب در پالایشگاهها و صنایع پتروشیمی نیز مورد استفاده قرار میگیرند.
از جمله کاربردهای آن میتوان به:
- تصفیه گازهای فرآیندی
- حذف گازهای اسیدی
- جذب ترکیبات خاص
- کنترل برخی آلایندههای گازی
- تصفیه جریانهای گاز خروجی
- آمادهسازی خوراک برای فرآیندهای بعدی
اشاره کرد.
