تجهیزات تعمیر Gate Valve در کارگاه صنعتی
تعمیر Gate Valve یا شیر دروازهای، یکی از فعالیتهای مهم در کارگاههای تعمیر شیرآلات صنعتی است.
این شیرها در صنایع نفت، گاز و پتروشیمی کاربرد زیادی دارند. به همین دلیل، تعمیر صحیح آنها اهمیت زیادی دارد.
یک کارگاه تخصصی باید تجهیزات مناسب برای تعمیر، ماشینکاری، تست و بازرسی شیرآلات داشته باشد.
Gate Valve چیست؟
Gate Valve نوعی شیر صنعتی برای قطع و وصل جریان است.
در این شیر، یک قطعه به نام Gate در مسیر جریان حرکت میکند. با حرکت این قطعه، مسیر سیال باز یا بسته میشود.
Gate Valve بیشتر برای حالت کاملاً باز یا کاملاً بسته استفاده میشود. بنابراین، برای کنترل مداوم جریان گزینه مناسبی نیست.
تجهیزات مورد نیاز برای تعمیر Gate Valve
تعمیر Gate Valve به ابزارها و تجهیزات مختلفی نیاز دارد.
نوع تجهیزات به سایز شیر، فشار کاری و میزان آسیب قطعات بستگی دارد.
مهمترین تجهیزات عبارتاند از:
1. میز کار تعمیرات
میز کار یکی از تجهیزات اصلی کارگاه است.
قطعات شیر هنگام دمونتاژ روی این میز قرار میگیرند. همچنین، عملیات تمیزکاری و مونتاژ نیز روی میز انجام میشود.
میز باید استحکام مناسبی داشته باشد. استفاده از گیره صنعتی نیز کار تعمیرکار را آسانتر میکند.
2. جرثقیل و تجهیزات جابهجایی
Gate Valveهای بزرگ وزن زیادی دارند.
بنابراین، جابهجایی آنها با نیروی انسانی امکانپذیر نیست. در این شرایط از جرثقیل سقفی، جرثقیل دروازهای یا لیفتراک استفاده میشود.
ظرفیت تجهیزات جابهجایی باید با وزن شیر تناسب داشته باشد.
3. Valve Test Bench
Valve Test Bench یکی از مهمترین تجهیزات کارگاه تعمیر شیرآلات است.
پس از تعمیر Gate Valve، عملکرد و آببندی شیر باید بررسی شود.
با استفاده از تست بنچ میتوان تست فشار و نشتی را انجام داد.
فشار تست باید بر اساس مشخصات فنی شیر و استاندارد مربوطه تعیین شود.
4. دستگاه Seat Grinding
سطح سیت نقش مهمی در آببندی Gate Valve دارد.
اگر سطح سیت آسیب دیده باشد، احتمال نشتی افزایش پیدا میکند.
دستگاه Seat Grinding برای اصلاح و پرداخت سطوح سیت استفاده میشود.
این دستگاه میتواند دقت تعمیر سیت را افزایش دهد.
5. دستگاه Lapping
در برخی تعمیرات، سطح آببندی به پرداخت دقیق نیاز دارد.
در این شرایط از دستگاه Lapping استفاده میشود.
عملیات لپینگ باعث بهبود صافی سطح میشود. در نتیجه، امکان رسیدن به آببندی مناسب افزایش پیدا میکند.

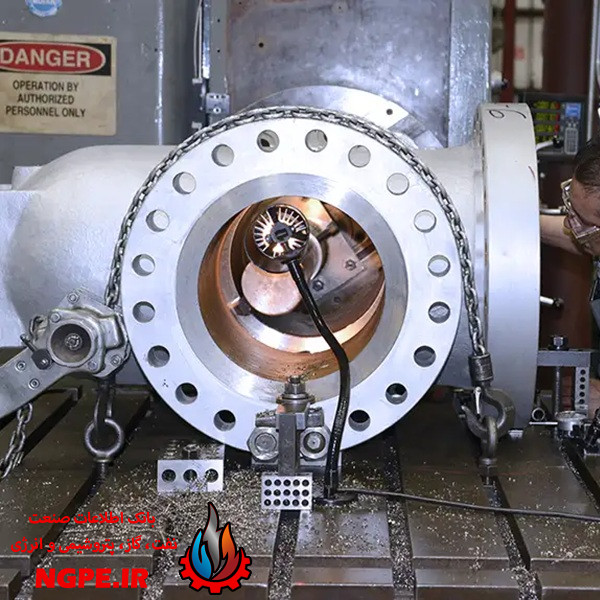

6. دستگاه ماشینکاری سیت
گاهی سیت شیر آسیب زیادی دیده است.
در این حالت، فقط سنگزنی یا لپینگ کافی نیست. ممکن است سیت به ماشینکاری دقیق نیاز داشته باشد.
دستگاه ماشینکاری سیت برای اصلاح محل نشیمن و ایجاد ابعاد مناسب استفاده میشود.
7. دستگاه تراش
بعضی از قطعات Gate Valve ممکن است نیاز به تراشکاری داشته باشند.
Stem، بوشها و برخی قطعات فلزی از جمله این موارد هستند.
دستگاه تراش برای اصلاح ابعاد و ماشینکاری قطعات کاربرد دارد.
8. دستگاه فرز
دستگاه فرز نیز در تعمیرات مکانیکی کاربرد زیادی دارد.
از فرز میتوان برای اصلاح برخی قطعات و انجام عملیات ماشینکاری استفاده کرد.
وجود دستگاه فرز، امکانات ماشینکاری کارگاه را کاملتر میکند.
9. تجهیزات شستوشوی قطعات
قبل از بازرسی، قطعات باید کاملاً تمیز شوند.
وجود روغن، گریس، زنگزدگی و آلودگی میتواند عیوب قطعات را پنهان کند.
به همین دلیل، تجهیزات شستوشوی صنعتی در Valve Shop اهمیت زیادی دارند.
10. ابزارهای اندازهگیری
اندازهگیری دقیق، بخش مهمی از تعمیر Gate Valve است.
برای این کار میتوان از ابزارهای زیر استفاده کرد:
- کولیس
- میکرومتر
- ساعت اندازهگیری
- گیجهای اندازهگیری
- تجهیزات کنترل ابعادی
این ابزارها برای بررسی ابعاد قطعات استفاده میشوند.
11. تجهیزات بازرسی
پس از تمیزکاری، قطعات باید بازرسی شوند.
ابتدا وضعیت ظاهری قطعات بررسی میشود. سپس ابعاد و شرایط سطوح آببندی کنترل میشود.
در صورت نیاز، میتوان از روشهای NDT نیز استفاده کرد.
روشهایی مانند PT و MT برای شناسایی برخی عیوب سطحی کاربرد دارند.
12. ابزارهای دمونتاژ و مونتاژ
باز کردن و بستن Gate Valve به ابزار مناسب نیاز دارد.
آچارهای صنعتی، آچار ترکمتر و ابزارهای مخصوص از تجهیزات مهم این بخش هستند.
برای شیرهای بزرگ نیز ممکن است از ابزارهای هیدرولیکی استفاده شود.
13. تجهیزات هیدرولیکی
برخی قطعات شیرهای بزرگ با ابزار معمولی باز نمیشوند.
در این شرایط، تجهیزات هیدرولیکی کاربرد زیادی دارند.
از جمله این تجهیزات میتوان به Hydraulic Torque Wrench و پمپ هیدرولیک اشاره کرد.
این تجهیزات نیروی لازم برای باز کردن و بستن اتصالات را فراهم میکنند.
مراحل تعمیر Gate Valve
تعمیر Gate Valve معمولاً با بازرسی اولیه شروع میشود.
ابتدا مشخصات شیر ثبت میشود. سپس وضعیت ظاهری آن بررسی میشود.
در مرحله بعد، شیر دمونتاژ میشود.
قطعات پس از دمونتاژ تمیز میشوند. سپس هر قطعه به صورت جداگانه بررسی میشود.
قطعات آسیبدیده تعمیر یا تعویض میشوند.
پس از پایان تعمیرات، قطعات دوباره مونتاژ میشوند.
در مرحله آخر، تست فشار و نشتی انجام میشود.
مهمترین قطعاتی که باید بررسی شوند
در زمان تعمیر Gate Valve، چند قطعه اهمیت بیشتری دارند.
این قطعات شامل موارد زیر هستند:
- Body
- Bonnet
- Gate
- Stem
- Seat
- Packing
- Gasket
- Bushing
وضعیت هر قطعه باید بر اساس مشخصات فنی شیر بررسی شود.
چگونه تجهیزات مناسب انتخاب کنیم؟
انتخاب تجهیزات تعمیر Gate Valve باید با دقت انجام شود.
ابتدا باید مشخصات شیر مشخص شود.
سایز، کلاس فشاری و نوع طراحی شیر از عوامل مهم هستند.
همچنین باید جنس قطعات و نوع سیت مشخص شود.
وزن شیر نیز در انتخاب تجهیزات جابهجایی اهمیت دارد.
بنابراین، قبل از خرید تجهیزات باید نیاز واقعی کارگاه مشخص شود.
مزایای تجهیز مناسب Valve Shop
یک کارگاه مجهز میتواند تعمیرات را با سرعت بیشتری انجام دهد.
همچنین، دقت عملیات ماشینکاری افزایش پیدا میکند.
از طرف دیگر، تست نهایی شیر با اطمینان بیشتری انجام میشود.
در نتیجه، احتمال برگشت شیر به دلیل نقص تعمیر کاهش پیدا میکند.
جمعبندی
تعمیر Gate Valve به مجموعهای از تجهیزات مکانیکی و تخصصی نیاز دارد.
تست بنچ، دستگاه Seat Grinding، تجهیزات Lapping و دستگاه ماشینکاری سیت از تجهیزات مهم این کارگاه هستند.
همچنین، ابزارهای اندازهگیری، تجهیزات شستوشو و ابزارهای هیدرولیکی اهمیت زیادی دارند.
انتخاب صحیح تجهیزات باعث افزایش کیفیت تعمیرات میشود. همچنین، زمان تعمیر و هزینههای کارگاه را کاهش میدهد.
بنابراین، تجهیز اصولی Valve Shop یکی از عوامل مهم در تعمیر حرفهای Gate Valve است.
