نمزدایی گاز طبیعی چیست؟
نمزدایی گاز طبیعی یکی از مراحل مهم در فرآورش گاز است که با هدف حذف آب و بخار آب موجود در گاز طبیعی انجام میشود. گاز طبیعی استخراجشده از مخازن زیرزمینی معمولاً همراه با مقداری آب، بخار آب و سایر ناخالصیها وارد واحد فرآورش میشود. وجود آب در گاز میتواند مشکلاتی مانند خوردگی خطوط لوله، تشکیل هیدرات، افت فشار و اختلال در تجهیزات فرآیندی ایجاد کند.
به همین دلیل، پیش از انتقال گاز به خطوط لوله یا استفاده در واحدهای مختلف، میزان آب موجود در آن باید تا محدوده قابل قبول کاهش پیدا کند. این فرآیند را Dehydration یا Gas Dehydration مینامند.
نمزدایی گاز طبیعی چیست؟
نمزدایی گاز طبیعی فرآیندی برای حذف آب موجود در گاز طبیعی است. آب ممکن است به صورت بخار آب یا قطرات مایع در جریان گاز وجود داشته باشد. هدف اصلی واحد نمزدایی، کاهش مقدار آب گاز تا رسیدن به مشخصات موردنیاز برای انتقال و مصرف است.
در یک واحد فرآورش معمولاً گاز مرطوب پس از جداسازی مایعات آزاد وارد واحد نمزدایی میشود. سپس با استفاده از مواد جاذب یا روشهای مناسب دیگر، آب از گاز جدا شده و گاز خشک از واحد خارج میشود.
به صورت ساده میتوان فرآیند را اینگونه نمایش داد:

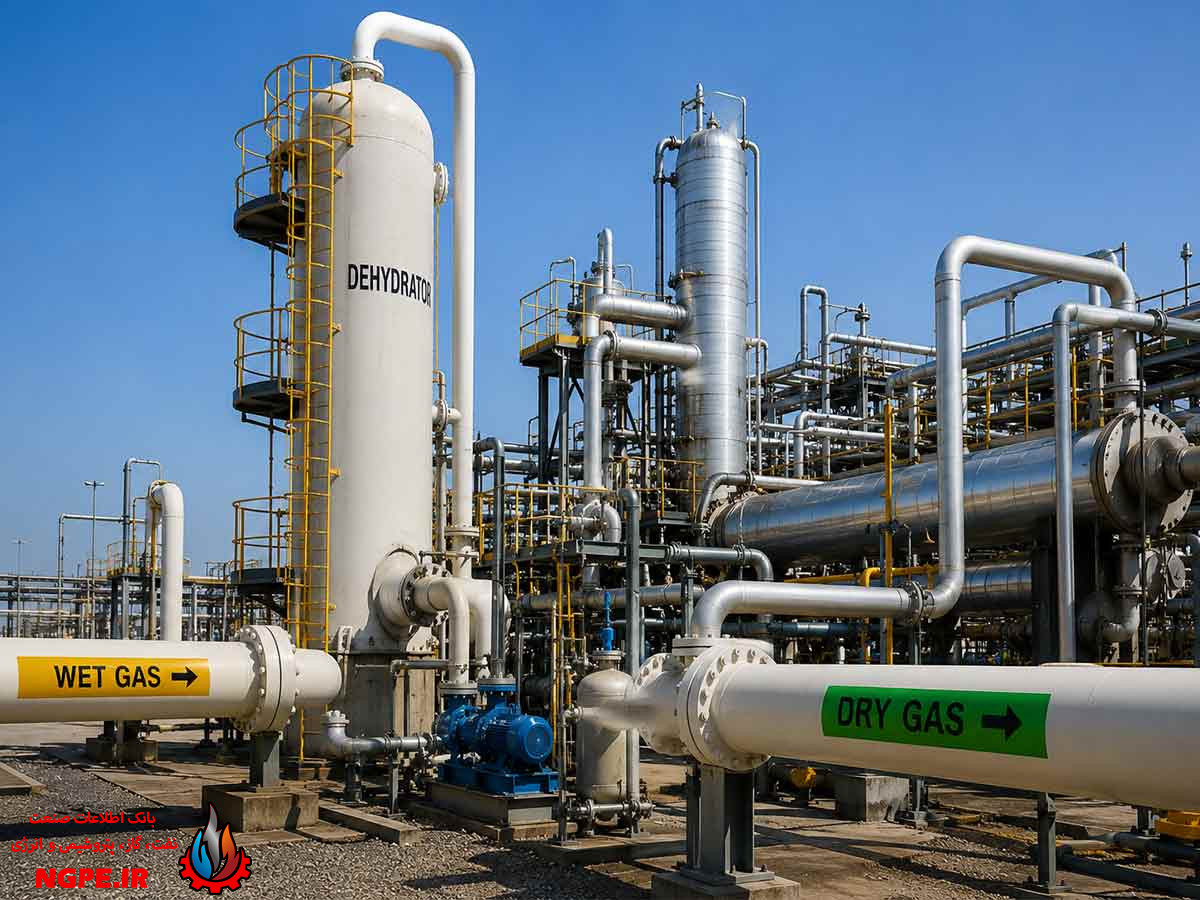

گاز طبیعی مرطوب → واحد نمزدایی → گاز طبیعی خشک
چرا نمزدایی گاز طبیعی اهمیت دارد؟
وجود آب در گاز طبیعی میتواند مشکلات متعددی در تأسیسات نفت و گاز ایجاد کند. یکی از مهمترین مشکلات، تشکیل هیدراتهای گازی است.
هیدراتها ترکیبات جامد کریستالی هستند که در حضور آب و برخی گازها، بهخصوص در فشار بالا و دمای پایین، تشکیل میشوند. تجمع هیدرات در خطوط لوله و تجهیزات میتواند باعث محدود شدن مسیر جریان یا حتی مسدود شدن آن شود.
از طرف دیگر، آب در حضور برخی ترکیبات موجود در گاز، بهویژه CO₂ و H₂S، میتواند شرایط مناسبی برای خوردگی ایجاد کند. بنابراین نمزدایی علاوه بر آمادهسازی گاز برای انتقال، نقش مهمی در افزایش ایمنی و طول عمر تجهیزات دارد.
مهمترین مشکلات ناشی از وجود آب در گاز طبیعی
۱. تشکیل هیدرات
یکی از مهمترین دلایل استفاده از واحد نمزدایی، جلوگیری از تشکیل هیدرات است. هیدراتها میتوانند در خطوط لوله، شیرها، تجهیزات کنترل و سایر بخشهای فرآیند تشکیل شوند و مسیر عبور گاز را محدود یا مسدود کنند.
۲. خوردگی خطوط لوله و تجهیزات
وجود آب میتواند شرایط خوردگی داخلی تجهیزات و خطوط انتقال را فراهم کند. این مسئله در گازهایی که حاوی ترکیبات اسیدی مانند H₂S و CO₂ هستند اهمیت بیشتری دارد.
۳. مشکلات عملیاتی
آب اضافی میتواند عملکرد برخی تجهیزات فرآیندی را تحت تأثیر قرار دهد و باعث افزایش مشکلات عملیاتی و هزینههای تعمیر و نگهداری شود.
۴. کاهش کیفیت گاز
گاز طبیعی برای انتقال در خطوط لوله و استفاده در صنایع مختلف باید مشخصات کیفی مشخصی داشته باشد. مقدار آب یکی از پارامترهای مهم در تعیین کیفیت گاز طبیعی است.
روشهای نمزدایی گاز طبیعی
برای خشککردن گاز طبیعی از روشهای مختلفی استفاده میشود. انتخاب روش مناسب به عواملی مانند دبی گاز، فشار و دمای عملیاتی، میزان آب موجود در گاز و میزان خشکی موردنیاز بستگی دارد.
مهمترین روشهای نمزدایی عبارتاند از:
- نمزدایی با گلایکول
- نمزدایی جذبی با مواد جامد
- نمزدایی با روشهای سرمایشی
- استفاده از فناوریهای غشایی در برخی کاربردها
در میان این روشها، نمزدایی با گلایکول یکی از روشهای رایج در واحدهای فرآورش گاز طبیعی است.
نمزدایی با گلایکول چگونه انجام میشود؟
در روش گلایکول، معمولاً از مادهای مانند تریاتیلن گلایکول (TEG) به عنوان جاذب آب استفاده میشود. گاز مرطوب وارد برج تماس میشود و در تماس با گلایکول خشک قرار میگیرد.
گلایکول آب موجود در گاز را جذب میکند و در نتیجه، گاز خشکتر از قسمت بالایی برج خارج میشود.
گلایکول که پس از تماس با گاز حاوی آب شده است، به بخش دیگری از واحد فرستاده میشود تا آب آن جدا شود. سپس گلایکول دوباره به مدار فرآیند بازمیگردد.
به طور ساده:
گاز مرطوب + گلایکول خشک → جذب آب → گاز خشک + گلایکول مرطوب
سپس:
گلایکول مرطوب → احیا → گلایکول خشک → بازگشت به برج جذب

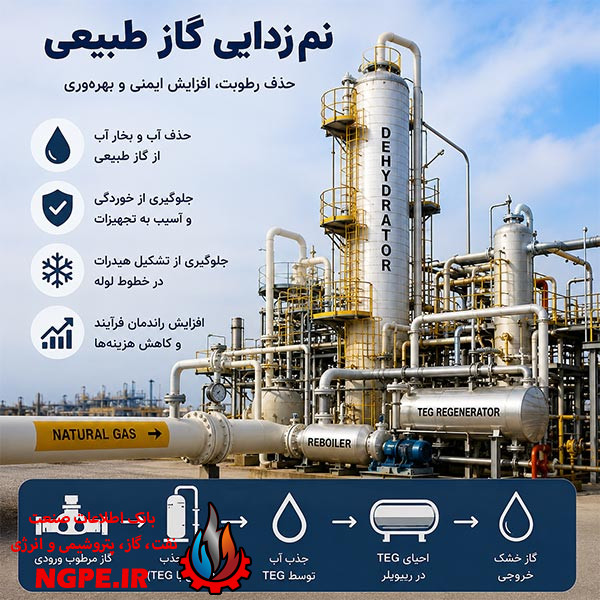

واحد نمزدایی با TEG
یکی از رایجترین تجهیزات مورد استفاده برای نمزدایی گاز طبیعی، واحد TEG Dehydration است.
این واحد معمولاً از بخشهای مختلفی تشکیل میشود که مهمترین آنها عبارتاند از:
برج جذب یا Contactor
گاز مرطوب وارد برج جذب میشود و با گلایکول خشک تماس پیدا میکند. در این مرحله، آب از گاز گرفته میشود.
فیلترها
فیلترها برای حذف ذرات جامد و برخی ناخالصیهای موجود در جریان گلایکول استفاده میشوند و به حفاظت از تجهیزات کمک میکنند.
مبدلهای حرارتی
مبدلهای حرارتی برای کنترل دمای جریانهای فرآیندی و بهبود شرایط عملیاتی واحد مورد استفاده قرار میگیرند.
مخزن فلش
در برخی طراحیها، گلایکول غنی وارد مخزن فلش میشود تا گازهای حلشده و هیدروکربنهای سبک از آن جدا شوند.
ریبویلر و بخش احیا
گلایکول غنی از آب برای جدا شدن آب، در بخش احیا تحت حرارت قرار میگیرد. پس از حذف آب، گلایکول دوباره به عنوان گلایکول خشک وارد چرخه فرآیند میشود.
نمزدایی جذبی با مواد جامد
در برخی واحدهای فرآورش گاز، برای رسیدن به میزان بسیار پایین آب از جاذبهای جامد استفاده میشود. موادی مانند مولکولارسیو، سیلیکاژل و آلومینای فعال میتوانند برای جذب آب به کار روند.
در این روش، گاز مرطوب از بستر جاذب عبور میکند و آب موجود در گاز روی سطح جاذب جذب میشود.
یکی از مزیتهای مهم این روش، امکان دستیابی به گاز بسیار خشک است. به همین دلیل، مولکولارسیوها در برخی فرآیندهای حساس و واحدهایی که به گاز با رطوبت بسیار پایین نیاز دارند، کاربرد زیادی دارند.
تفاوت نمزدایی با جذب و جذب سطحی
در نمزدایی با گلایکول، آب عمدتاً در یک مایع جاذب جذب میشود؛ در حالی که در روشهایی مانند مولکولارسیو، آب روی سطح و ساختار متخلخل یک ماده جامد جذب سطحی میشود.
انتخاب بین این روشها به شرایط فرآیند و مشخصات موردنیاز گاز بستگی دارد.
مراحل کلی نمزدایی گاز طبیعی
فرآیند نمزدایی را میتوان به صورت کلی در چند مرحله توضیح داد:
- ورود گاز طبیعی مرطوب به واحد فرآورش
- جداسازی مایعات و ذرات همراه گاز
- ورود گاز به برج نمزدایی
- تماس گاز با ماده جاذب
- حذف آب از جریان گاز
- خروج گاز خشک از واحد
- احیای ماده جاذب یا گلایکول
- بازگرداندن ماده جاذب به چرخه فرآیند
البته جزئیات فرآیند بر اساس نوع فناوری و طراحی واحد میتواند متفاوت باشد.
تجهیزات مورد استفاده در واحد نمزدایی گاز
یک واحد نمزدایی میتواند شامل تجهیزات مختلفی باشد، از جمله:
- برج جذب گاز
- فیلترها
- جداکنندهها
- مبدلهای حرارتی
- پمپهای گلایکول
- مخزن فلش
- ریبویلر
- مخازن ذخیره گلایکول
- تجهیزات کنترل و اندازهگیری
- سیستمهای ایمنی و پایش
طراحی صحیح این تجهیزات نقش مهمی در عملکرد پایدار و ایمن واحد نمزدایی دارد.
چه عواملی بر عملکرد واحد نمزدایی تأثیر میگذارند؟
عملکرد واحد نمزدایی به عوامل مختلفی وابسته است. مهمترین آنها عبارتاند از:
- فشار گاز
- دمای گاز
- میزان آب ورودی
- دبی گاز
- نوع و غلظت ماده جاذب
- میزان تماس گاز و ماده جاذب
- شرایط احیای جاذب
- طراحی برج و تجهیزات داخلی آن
- مشخصات موردنیاز گاز خروجی
کنترل صحیح این پارامترها میتواند به افزایش راندمان واحد و کاهش مصرف انرژی کمک کند.
نمزدایی گاز طبیعی در کجا استفاده میشود؟
نمزدایی در بخشهای مختلف صنعت نفت و گاز کاربرد دارد، از جمله:
- پالایشگاههای گاز طبیعی
- واحدهای فرآورش گاز
- تأسیسات تولید نفت و گاز
- خطوط انتقال گاز
- واحدهای LNG
- واحدهای پتروشیمی
- تأسیسات تزریق گاز
- واحدهای فرآورش گازهای همراه نفت
در هر یک از این کاربردها، میزان خشکی موردنیاز گاز ممکن است متفاوت باشد.
مزایای نمزدایی گاز طبیعی
نمزدایی صحیح گاز مزایای متعددی دارد، از جمله:
- جلوگیری از تشکیل هیدرات
- کاهش خطر خوردگی
- افزایش قابلیت اطمینان خطوط انتقال
- محافظت از تجهیزات فرآیندی
- افزایش کیفیت گاز طبیعی
- کاهش مشکلات عملیاتی
- افزایش ایمنی فرآیند
- آمادهسازی گاز برای فرآیندهای بعدی
جمعبندی
نمزدایی گاز طبیعی یکی از مراحل اساسی در فرآورش گاز است که با هدف کاهش آب موجود در جریان گاز انجام میشود. وجود آب میتواند باعث تشکیل هیدرات، خوردگی، مشکلات عملیاتی و آسیب به تجهیزات شود.
روش گلایکول، بهویژه TEG، یکی از روشهای متداول برای نمزدایی گاز طبیعی است. در مواردی که به گاز بسیار خشک نیاز باشد، میتوان از جاذبهای جامد مانند مولکولارسیو نیز استفاده کرد.
در نهایت، انتخاب فناوری مناسب نمزدایی به شرایط خوراک، مشخصات گاز، فشار و دما، میزان آب ورودی و استاندارد موردنیاز برای گاز خروجی بستگی دارد. به همین دلیل، طراحی و بهرهبرداری صحیح از واحد نمزدایی نقش مهمی در ایمنی، کاهش هزینههای نگهداری و افزایش پایداری فرآیندهای نفت و گاز دارد.
