پمپ جابهجایی مثبت چیست و چگونه کار میکند؟
پمپ جابهجایی مثبت یکی از مهمترین انواع پمپهای صنعتی است که برای انتقال انواع سیالات در صنایع مختلف مورد استفاده قرار میگیرد. این پمپها با به دام انداختن مقدار مشخصی از سیال و انتقال مکانیکی آن از قسمت مکش به خروجی، جریان ایجاد میکنند.
برخلاف پمپهای دینامیکی مانند پمپ سانتریفیوژ که انرژی را بهصورت پیوسته به سیال منتقل میکنند، پمپهای جابهجایی مثبت در هر سیکل یا چرخش، حجم مشخصی از سیال را جابهجا میکنند. به همین دلیل این پمپها برای کاربردهایی که به فشار بالا، دبی دقیق، انتقال سیالات ویسکوز و تزریق کنترلشده نیاز دارند، گزینه مناسبی هستند.
پمپهای جابهجایی مثبت در صنایع نفت و گاز، پالایشگاه، پتروشیمی، صنایع شیمیایی، صنایع غذایی، دارویی، آب و فاضلاب و تولید انرژی کاربرد گستردهای دارند.
پمپ جابهجایی مثبت چیست؟
پمپ جابهجایی مثبت یا Positive Displacement Pump نوعی پمپ صنعتی است که با محبوس کردن مقدار مشخصی از سیال و انتقال آن به سمت خروجی، سیال را جابهجا میکند.
در این پمپها یک محفظه یا فضای کاری ایجاد میشود. ابتدا با افزایش حجم این فضا، سیال از خط مکش وارد پمپ میشود. سپس با کاهش حجم محفظه، سیال تحت فشار قرار گرفته و از مسیر خروجی خارج میشود.
به زبان ساده، عملکرد پمپ جابهجایی مثبت را میتوان به شکل زیر بیان کرد:
مکش سیال → محبوس کردن حجم مشخص → فشرده یا جابهجا کردن سیال → تخلیه سیال
یکی از ویژگیهای مهم این پمپها این است که مقدار سیال جابهجا شده ارتباط مستقیمی با حجم محفظه کاری و سرعت عملکرد پمپ دارد.

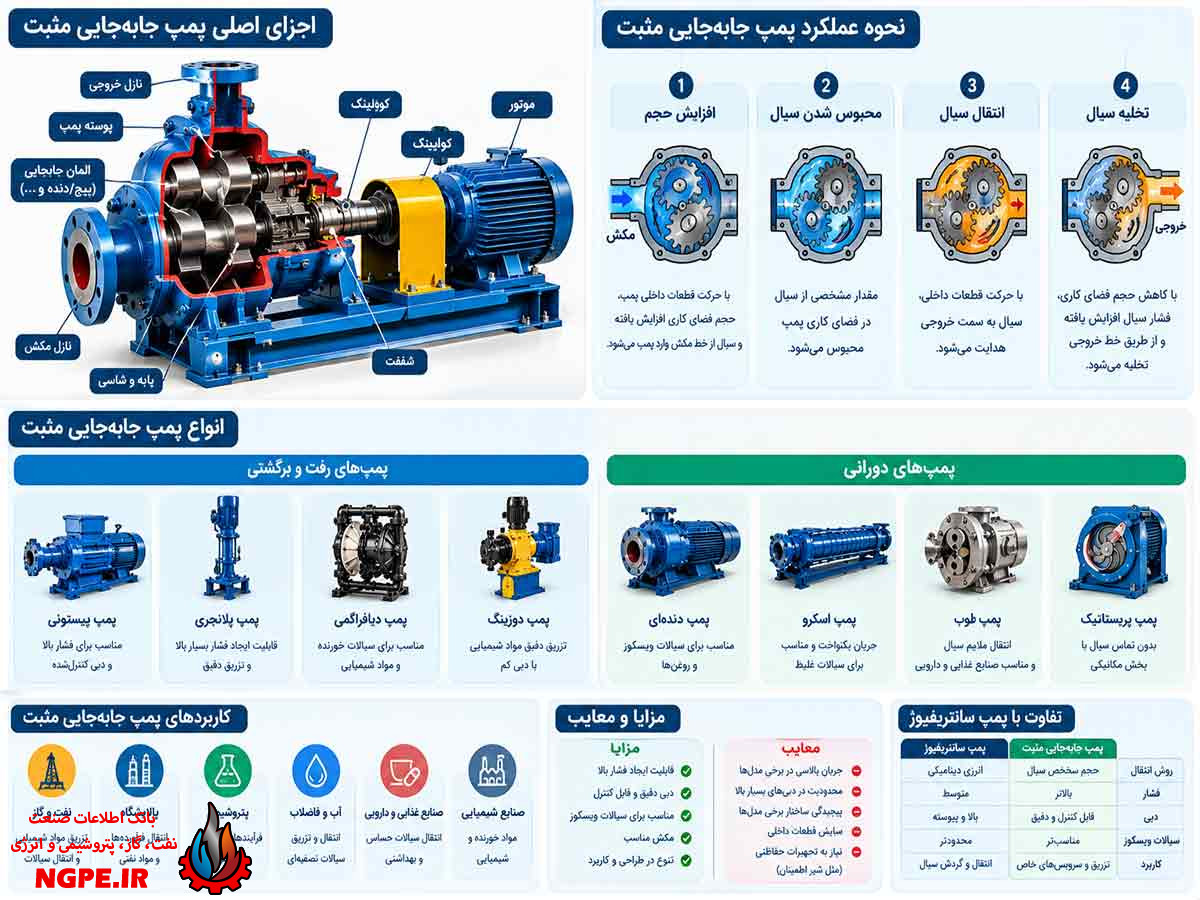

نحوه عملکرد پمپ جابهجایی مثبت
عملکرد دقیق پمپ به نوع آن بستگی دارد، اما اصول کلی تقریباً مشابه است.
مرحله اول: ایجاد مکش
با حرکت قطعات داخلی پمپ، حجم فضای کاری افزایش پیدا میکند. کاهش فشار ایجادشده باعث ورود سیال از خط مکش به داخل پمپ میشود.
مرحله دوم: محبوس شدن سیال
پس از ورود سیال، مقدار مشخصی از آن در فضای کاری پمپ محبوس میشود.
مرحله سوم: انتقال سیال
قطعه مکانیکی پمپ مانند پیستون، پلانجر، چرخدنده یا اسکرو حرکت کرده و سیال را به سمت خروجی هدایت میکند.
مرحله چهارم: تخلیه
با کاهش حجم فضای کاری، فشار سیال افزایش یافته و سیال از طریق خط تخلیه وارد سیستم میشود.
این چرخه در پمپهای مختلف با سرعت بالا تکرار میشود و باعث ایجاد جریان پیوسته یا پالسی در سیستم میگردد.
انواع پمپ جابهجایی مثبت
پمپهای جابهجایی مثبت به دو گروه اصلی تقسیم میشوند:
- پمپهای جابهجایی مثبت رفت و برگشتی
- پمپهای جابهجایی مثبت دورانی
هرکدام از این گروهها دارای انواع مختلفی هستند که برای شرایط عملیاتی متفاوت طراحی شدهاند.
۱. پمپ رفت و برگشتی (Reciprocating Pump)
در پمپهای رفت و برگشتی، حرکت رفت و برگشتی یک قطعه مانند پیستون یا پلانجر باعث مکش و تخلیه سیال میشود.
این پمپها معمولاً برای کاربردهایی که به فشار بالا و دبی کنترلشده نیاز دارند استفاده میشوند.
انواع پمپهای رفت و برگشتی
- پمپ پیستونی
- پمپ پلانجری
- پمپ دیافراگمی
- پمپهای دوزینگ
کاربرد پمپهای رفت و برگشتی
- تزریق مواد شیمیایی
- تزریق آب
- انتقال سیالات تحت فشار بالا
- تغذیه تجهیزات فرایندی
- سرویسهای فشار بالا
- صنایع نفت و گاز
- صنایع شیمیایی
۲. پمپ پیستونی (Piston Pump)
پمپ پیستونی یکی از انواع پمپهای جابهجایی مثبت رفت و برگشتی است. در این پمپ، حرکت پیستون داخل سیلندر باعث ایجاد سیکل مکش و تخلیه میشود.
هنگام عقب رفتن پیستون، فشار داخل سیلندر کاهش یافته و سیال وارد محفظه میشود. سپس با حرکت پیستون به سمت جلو، حجم محفظه کاهش پیدا کرده و سیال با فشار بیشتری به سمت خروجی هدایت میشود.
مزایای پمپ پیستونی
- توانایی ایجاد فشار بالا
- امکان کنترل مناسب جریان
- مناسب برای دبیهای پایین تا متوسط
- قابلیت استفاده در برخی سیالات صنعتی
۳. پمپ پلانجری (Plunger Pump)
پمپ پلانجری از نظر عملکرد شبیه پمپ پیستونی است، اما به جای پیستون معمولی از یک پلانجر استفاده میکند.
پلانجر از داخل محفظه حرکت کرده و باعث مکش و تخلیه سیال میشود.
این پمپها به دلیل توانایی کار در فشارهای بالا، در صنایع نفت و گاز و کاربردهای تزریق سیال اهمیت زیادی دارند.
کاربرد پمپ پلانجری
- تزریق آب به چاه
- تزریق مواد شیمیایی
- سرویسهای فشار بالا
- شستوشوی صنعتی
- تجهیزات حفاری
- انتقال سیالات تحت فشار
۴. پمپ دیافراگمی (Diaphragm Pump)
پمپ دیافراگمی یکی دیگر از انواع پمپ جابهجایی مثبت است که با حرکت یک دیافراگم انعطافپذیر، سیال را مکش و تخلیه میکند.
یکی از مزایای این پمپ، امکان جداسازی سیال از مکانیزم محرک است. به همین دلیل در انتقال برخی مواد شیمیایی، خورنده و حساس مورد استفاده قرار میگیرد.
کاربرد پمپ دیافراگمی
- انتقال مواد شیمیایی
- انتقال سیالات خورنده
- تزریق مواد شیمیایی
- انتقال سیالات حاوی ذرات
- انتقال مواد حساس
- تصفیه آب و فاضلاب
- صنایع نفت و پتروشیمی
۵. پمپ دندهای (Gear Pump)
پمپ دندهای یکی از شناختهشدهترین پمپهای جابهجایی مثبت دورانی است.
این پمپ معمولاً از دو چرخدنده تشکیل شده است که هنگام چرخش، سیال را در فضای بین دندانهها و پوسته به سمت خروجی منتقل میکنند.
پمپ دندهای بهویژه برای انتقال سیالات ویسکوز یا غلیظ مناسب است.
کاربردهای پمپ دندهای
- انتقال روغن
- انتقال سوخت
- انتقال روانکارها
- انتقال مواد نفتی
- انتقال سیالات غلیظ
- سیستمهای روغنکاری
- صنایع شیمیایی
۶. پمپ اسکرو یا پیچی (Screw Pump)
پمپ اسکرو از یک یا چند پیچ دوار برای انتقال سیال استفاده میکند. چرخش اسکرو باعث ایجاد فضاهای بستهای میشود که سیال را از قسمت مکش به سمت خروجی منتقل میکنند.
این پمپها جریان نسبتاً یکنواختی ایجاد میکنند و برای برخی سیالات ویسکوز و فرآوردههای نفتی کاربرد زیادی دارند.
کاربردهای پمپ اسکرو
- انتقال نفت خام
- انتقال روغن
- انتقال سوخت
- انتقال سیالات با ویسکوزیته بالا
- انتقال فرآوردههای نفتی
- سیستمهای بارگیری و تخلیه
- صنایع نفت و گاز
۷. پمپ لوب (Lobe Pump)
پمپ لوب یا Rotary Lobe Pump یکی دیگر از انواع پمپهای جابهجایی مثبت دورانی است.
در این پمپ، دو یا چند لوب دوار با چرخش خود سیال را در فضای میان لوبها و محفظه به سمت خروجی منتقل میکنند.
پمپ لوب به دلیل انتقال نسبتاً ملایم سیال، در برخی صنایع حساس مانند صنایع غذایی و دارویی نیز استفاده میشود.
۸. پمپ پریستالتیک (Peristaltic Pump)
پمپ پریستالتیک با فشرده کردن یک شیلنگ یا تیوب انعطافپذیر، سیال را به سمت خروجی حرکت میدهد.
در این ساختار، سیال عمدتاً با داخل شیلنگ یا تیوب در تماس است و با بخشهای مکانیکی پمپ تماس مستقیم ندارد.
کاربردها
- انتقال سیالات شیمیایی
- انتقال سیالات دارای ذرات جامد
- تزریق مواد
- تصفیه آب
- انتقال دوغاب
- برخی کاربردهای صنعتی و معدنی

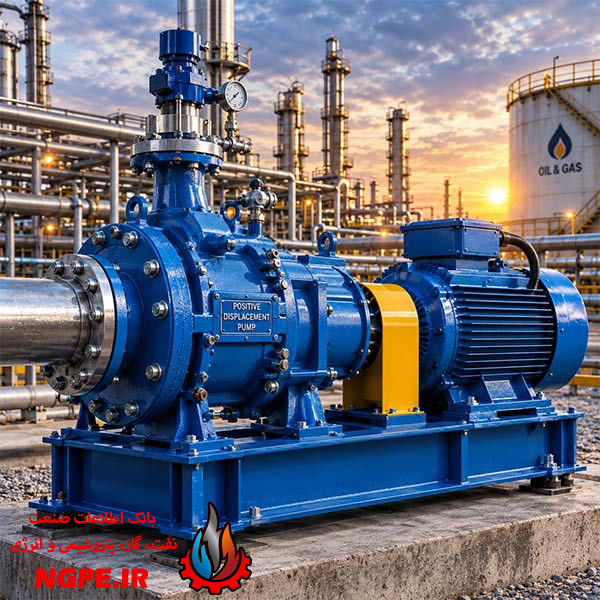

پمپ جابهجایی مثبت در صنایع نفت و گاز
پمپهای جابهجایی مثبت نقش مهمی در صنایع نفت، گاز، پالایشگاه و پتروشیمی دارند.
این پمپها به دلیل توانایی ایجاد فشار بالا و انتقال دقیق سیال، برای سرویسهایی که پمپ سانتریفیوژ گزینه مناسبی نیست، مورد استفاده قرار میگیرند.
مهمترین کاربردها عبارتاند از:
- تزریق مواد شیمیایی
- تزریق آب
- انتقال نفت خام
- انتقال روغن
- انتقال سوخت
- تزریق مواد ضدخوردگی
- تزریق مواد ضد رسوب
- انتقال سیالات با ویسکوزیته بالا
- سرویسهای فشار بالا
- سیستمهای هیدرولیک
- انتقال مواد شیمیایی فرایندی
پمپ جابهجایی مثبت در پالایشگاه
در پالایشگاهها انواع مختلفی از پمپهای جابهجایی مثبت برای انتقال و تزریق سیالات استفاده میشوند.
برخی کاربردهای مهم عبارتاند از:
- انتقال روغنهای سنگین
- انتقال سوخت
- تزریق مواد شیمیایی
- انتقال مواد با ویسکوزیته بالا
- سیستمهای روانکاری
- تزریق مواد افزودنی
- انتقال برخی محصولات پالایشگاهی
انتخاب نوع پمپ به ویژگیهای سیال، فشار، دبی، دما و شرایط عملیاتی بستگی دارد.
مزایای پمپ جابهجایی مثبت
پمپهای جابهجایی مثبت مزایای متعددی دارند که باعث شده در صنایع مختلف مورد استفاده قرار گیرند.
۱. قابلیت ایجاد فشار بالا
برخی انواع پمپ جابهجایی مثبت میتوانند برای سرویسهای فشار بالا طراحی شوند.
۲. دبی دقیق و قابل کنترل
مقدار مشخصی از سیال در هر سیکل یا چرخش جابهجا میشود؛ بنابراین این پمپها برای کاربردهای دوزینگ و تزریق مناسب هستند.
۳. مناسب برای سیالات ویسکوز
پمپهای جابهجایی مثبت دورانی مانند دندهای و اسکرو میتوانند برای بسیاری از سیالات با ویسکوزیته بالا گزینه مناسبی باشند.
۴. توانایی مکش مناسب
بسیاری از پمپهای جابهجایی مثبت در شرایط مکش مناسب، قابلیت ایجاد مکش خوبی دارند.
۵. تنوع طراحی
این پمپها در مدلهای مختلفی مانند پیستونی، پلانجری، دیافراگمی، دندهای، اسکرو و لوب تولید میشوند.
معایب پمپ جابهجایی مثبت
با وجود مزایای متعدد، این پمپها محدودیتهایی نیز دارند.
- برخی مدلها جریان پالسی ایجاد میکنند.
- بسیاری از مدلها برای دبیهای بسیار بالا مناسب نیستند.
- ساختار برخی مدلها نسبت به پمپ سانتریفیوژ پیچیدهتر است.
- قطعاتی مانند پیستون، پلانجر، دیافراگم، چرخدنده یا اسکرو ممکن است در اثر کارکرد دچار سایش شوند.
- در صورت بسته شدن مسیر خروجی، فشار میتواند به سرعت افزایش پیدا کند.
به همین دلیل در سیستمهای دارای پمپ جابهجایی مثبت، استفاده از شیر اطمینان یا Relief Valve و سایر تجهیزات حفاظتی متناسب با طراحی سیستم اهمیت زیادی دارد.
نکات مهم در انتخاب پمپ جابهجایی مثبت
برای انتخاب صحیح پمپ باید پارامترهای مختلفی مورد بررسی قرار گیرد.
دبی مورد نیاز
ابتدا باید مقدار سیالی که در واحد زمان باید منتقل شود مشخص شود.
فشار کاری
حداکثر فشار موردنیاز سیستم و فشار تخلیه پمپ باید مشخص باشد.
ویسکوزیته سیال
ویسکوزیته یکی از عوامل مهم در انتخاب نوع پمپ است؛ بهخصوص برای پمپهای دندهای و اسکرو.
دمای سیال
دمای سیال روی انتخاب متریال، آببندی و طراحی اجزای پمپ تأثیر دارد.
ماهیت سیال
خورندگی، اشتعالپذیری، سمی بودن، وجود ذرات جامد و سایر ویژگیهای سیال باید در نظر گرفته شود.
سرعت پمپ
سرعت چرخش یا تعداد سیکلهای پمپ بر دبی، سایش و طول عمر قطعات تأثیر میگذارد.
سیستم آببندی
نوع آببندی باید متناسب با فشار، دما و خواص سیال انتخاب شود.
الزامات ایمنی
در صنایع نفت و گاز، رعایت الزامات ایمنی و استفاده از تجهیزات حفاظتی مناسب اهمیت بسیار زیادی دارد.
استانداردهای پمپ جابهجایی مثبت
در صنایع نفت و گاز و پتروشیمی، بسته به نوع پمپ و کاربرد آن، استانداردهای مختلفی مورد استفاده قرار میگیرند.
API 674
این استاندارد مربوط به پمپهای جابهجایی مثبت رفت و برگشتی است.
API 675
این استاندارد برای پمپهای جابهجایی مثبت با حجم کنترلشده یا Metering Pumps کاربرد دارد.
API 676
این استاندارد مربوط به پمپهای جابهجایی مثبت دورانی است.
استفاده از استاندارد مناسب به نوع پمپ، سرویس، مشخصات پروژه و الزامات طراحی بستگی دارد.
نگهداری و تعمیرات پمپ جابهجایی مثبت
نگهداری منظم پمپ میتواند باعث افزایش عمر تجهیزات و کاهش توقفهای ناگهانی شود.
برخی اقدامات مهم عبارتاند از:
- بررسی نشتیها
- کنترل فشار مکش و تخلیه
- بررسی وضعیت آببندی
- کنترل ارتعاشات
- بررسی دمای یاتاقانها
- بررسی روانکاری
- کنترل وضعیت چرخدندهها
- بررسی اسکرو و قطعات داخلی
- بررسی دیافراگم در پمپهای دیافراگمی
- کنترل شیرهای مکش و تخلیه
- بررسی عملکرد شیر اطمینان
- تعویض قطعات فرسوده در زمان مناسب
جمعبندی
پمپ جابهجایی مثبت یکی از مهمترین تجهیزات انتقال سیال در صنایع مختلف است که با محبوس کردن و انتقال حجم مشخصی از سیال، جریان ایجاد میکند.
این پمپها در دو گروه اصلی رفت و برگشتی و دورانی قرار میگیرند و انواع مختلفی مانند پمپ پیستونی، پلانجری، دیافراگمی، دندهای، اسکرو، لوب و پریستالتیک را شامل میشوند.
توانایی کار در فشارهای بالا، انتقال سیالات ویسکوز و امکان کنترل دقیق دبی باعث شده است پمپهای جابهجایی مثبت در صنایع نفت و گاز، پالایشگاه، پتروشیمی، صنایع شیمیایی، آب و فاضلاب و بسیاری از صنایع دیگر کاربرد گستردهای داشته باشند.
انتخاب پمپ مناسب باید بر اساس عواملی مانند دبی، فشار، ویسکوزیته، دما، نوع سیال، شرایط مکش، سرعت عملکرد، نوع آببندی و الزامات ایمنی انجام شود.
در پروژههای صنعتی نیز استفاده از استانداردهای مناسب مانند API 674، API 675 و API 676 میتواند به طراحی، انتخاب و بهرهبرداری صحیح از پمپهای جابهجایی مثبت کمک کند.
