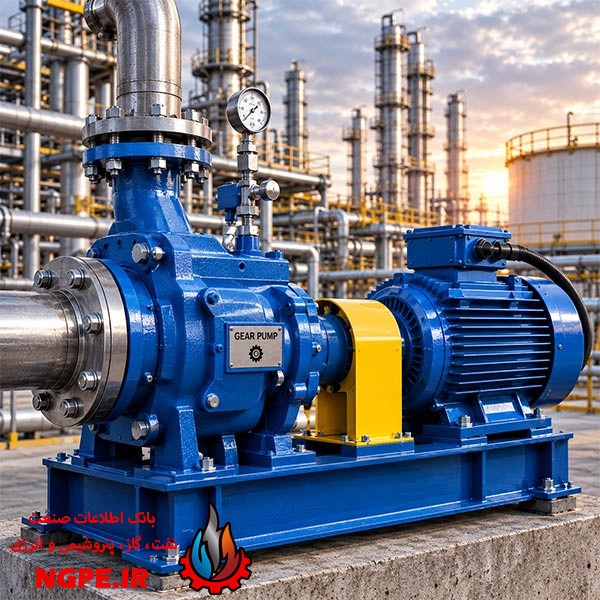

پمپ دندهای چیست و چگونه کار میکند؟
پمپ دندهای یکی از پرکاربردترین انواع پمپهای جابهجایی مثبت است که برای انتقال انواع سیالات در صنایع مختلف مورد استفاده قرار میگیرد. این پمپ با استفاده از چرخش دو یا چند چرخدنده، مقدار مشخصی از سیال را در فضای بین دندانهها و پوسته به دام انداخته و آن را از ورودی به سمت خروجی منتقل میکند.
ساختار نسبتاً ساده، قابلیت انتقال سیالات با ویسکوزیته بالا، عملکرد قابل اعتماد و امکان ایجاد فشار مناسب باعث شده است که پمپ دندهای در صنایع نفت و گاز، پتروشیمی، پالایشگاهها، صنایع شیمیایی، غذایی و بسیاری از فرآیندهای صنعتی کاربرد داشته باشد.
در این مقاله با نحوه عملکرد، اجزا، انواع، کاربردها، مزایا و معایب پمپ دندهای آشنا میشویم.
پمپ دندهای چیست؟
پمپ دندهای یا Gear Pump نوعی پمپ جابهجایی مثبت است که انرژی مکانیکی موتور را به انرژی فشاری سیال تبدیل میکند. این پمپ معمولاً از دو چرخدنده تشکیل شده است که داخل یک پوسته با فاصله بسیار کم نسبت به یکدیگر و بدنه میچرخند.
با چرخش دندهها، سیال از قسمت مکش وارد پمپ شده و در فضای خالی بین دندانههای چرخدنده و پوسته حرکت میکند. سپس در سمت خروجی، با درگیر شدن دندانهها، سیال از فضای محبوس خارج شده و وارد خط لوله میشود.
برخلاف پمپهای سانتریفیوژ که انتقال سیال در آنها بر اساس افزایش سرعت و تبدیل انرژی جنبشی به فشار انجام میشود، پمپ دندهای حجم مشخصی از سیال را در هر دور جابهجا میکند.

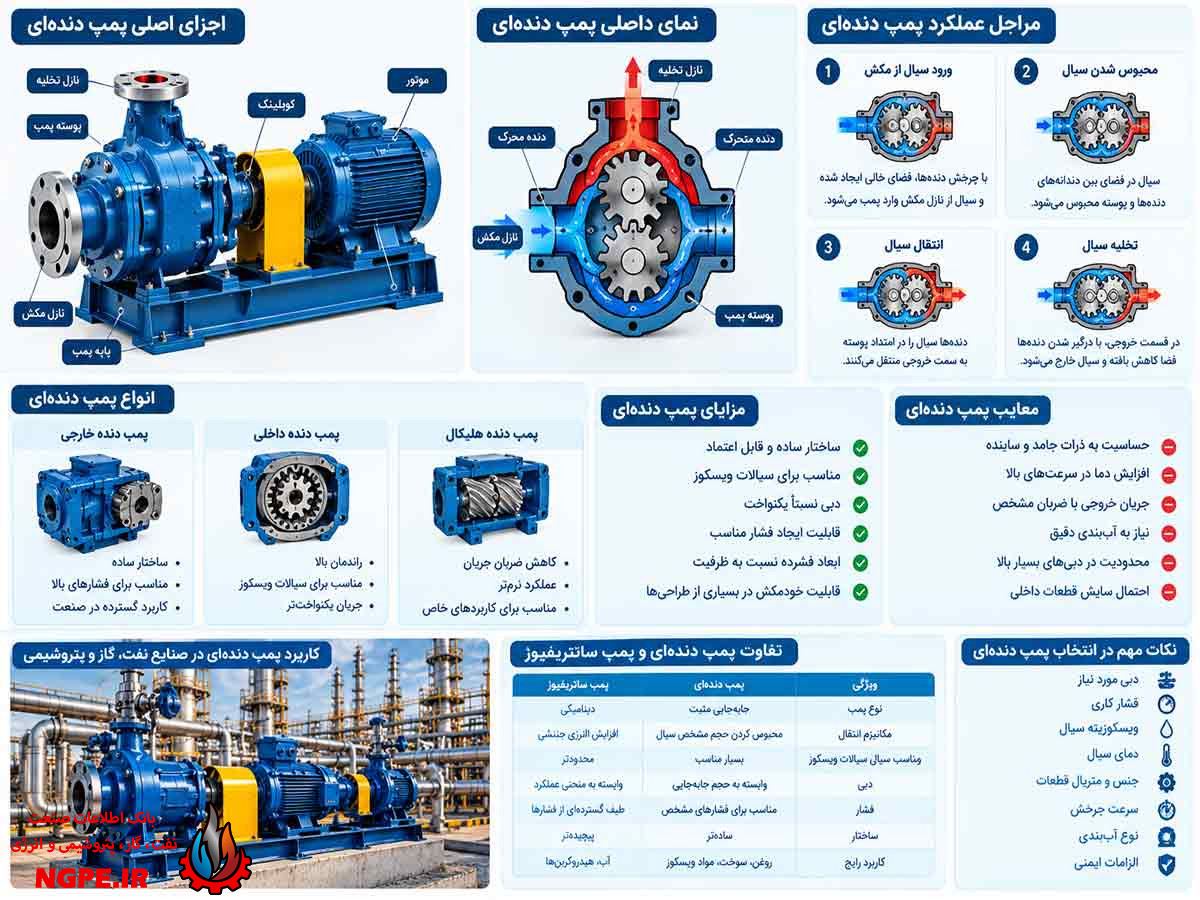

نحوه کار پمپ دندهای چگونه است؟
عملکرد پمپ دندهای را میتوان در چند مرحله ساده توضیح داد:
1. ورود سیال از نازل مکش
با شروع چرخش دندهها، در قسمت ورودی پمپ فضای خالی ایجاد میشود. این کاهش فشار باعث میشود سیال از خط مکش وارد محفظه پمپ شود.
2. محبوس شدن سیال
سیال وارد فضاهای بین دندانههای چرخدنده و دیواره داخلی پوسته میشود. این فضاها به عنوان محفظههای کوچک انتقال سیال عمل میکنند.
3. انتقال سیال
دندهها سیال محبوسشده را در امتداد دیواره داخلی پوسته از سمت مکش به سمت خروجی منتقل میکنند.
4. تخلیه سیال
در قسمت خروجی، دندانههای چرخدندهها با یکدیگر درگیر شده و فضای موجود کاهش پیدا میکند. در نتیجه سیال از محفظه خارج شده و وارد خط تخلیه میشود.
این چرخه به صورت مداوم و با هر دور چرخش دندهها تکرار میشود.
اجزای اصلی پمپ دندهای
ساختار پمپ دندهای نسبت به بسیاری از پمپهای صنعتی ساده است، اما هر یک از اجزای آن نقش مهمی در عملکرد صحیح دستگاه دارند.
چرخدندهها
مهمترین بخش پمپ، چرخدندهها هستند. آنها وظیفه محبوس کردن و انتقال سیال را بر عهده دارند.
چرخدندهها باید با دقت بالایی ساخته شوند؛ زیرا فاصله میان دندانهها و پوسته و همچنین فاصله بین دندهها بر راندمان و میزان نشتی داخلی تأثیر مستقیم دارد.
پوسته پمپ
چرخدندهها را در خود جای میدهد و مسیر حرکت سیال را مشخص میکند. پوسته باید در برابر فشار، دما، خوردگی و خواص شیمیایی سیال مقاومت مناسبی داشته باشد.
شفت
شفت وظیفه انتقال گشتاور از موتور یا محرک به چرخدندهها را بر عهده دارد.
یاتاقانها و بوشها
این اجزا برای پشتیبانی از شفتها و کاهش اصطکاک مورد استفاده قرار میگیرند. انتخاب صحیح جنس و طراحی آنها در عملکرد بلندمدت پمپ اهمیت زیادی دارد.
آببند مکانیکی یا پکینگ
آببند وظیفه جلوگیری از خروج سیال از محل عبور شفت از پوسته پمپ را دارد. نوع آببندی بر اساس فشار، دما و ماهیت سیال انتخاب میشود.
نازل مکش و تخلیه
نازل مکش محل ورود سیال و نازل تخلیه محل خروج سیال از پمپ است.
انواع پمپ دندهای
پمپهای دندهای را میتوان بر اساس طراحی و نحوه قرارگیری دندهها به انواع مختلفی تقسیم کرد.
پمپ دنده خارجی
پمپ دنده خارجی یا External Gear Pump از دو چرخدنده مجزا تشکیل شده است که معمولاً یکی از آنها توسط موتور به حرکت درآمده و دنده دیگر به وسیله درگیری با دنده اول میچرخد.
این نوع پمپ به دلیل ساختار ساده، استحکام مناسب و قابلیت کار در فشارهای نسبتاً بالا، یکی از رایجترین انواع پمپ دندهای است.
پمپ دنده داخلی
در پمپ دنده داخلی یا Internal Gear Pump، یک چرخدنده در داخل چرخدنده دیگر قرار میگیرد.
این طراحی میتواند برای انتقال سیالات با ویسکوزیته بالا مناسب باشد و در برخی کاربردهای صنعتی و فرآیندی مورد استفاده قرار میگیرد.
پمپ دندهای هلیکال
در برخی طراحیها از دندههای مارپیچی یا هلیکال استفاده میشود. این ساختار میتواند به کاهش ضربان جریان و ایجاد عملکرد نرمتر کمک کند.
کاربرد پمپ دندهای در صنایع نفت و گاز
پمپهای دندهای به دلیل توانایی مناسب در انتقال سیالات نسبتاً غلیظ و روغنی، در بخشهای مختلف صنایع نفت و گاز مورد استفاده قرار میگیرند.
برخی از کاربردهای مهم عبارتاند از:
- انتقال روغن و روانکنندهها
- انتقال سوختهای سنگین
- انتقال نفت و سیالات هیدروکربنی
- انتقال روغن حرارتی
- انتقال مواد شیمیایی
- سیستمهای روغنکاری تجهیزات
- انتقال مواد افزودنی
- تزریق و انتقال برخی مواد فرآیندی
- انتقال قیر و سیالات بسیار ویسکوز در طراحیهای مناسب
- استفاده در واحدهای فرآیندی پالایشگاهها و پتروشیمیها
البته انتخاب پمپ برای سیالات نفتی باید بر اساس مشخصات دقیق سیال، فشار، دما، ویسکوزیته، خورندگی و الزامات ایمنی انجام شود.
کاربرد پمپ دندهای در صنایع پتروشیمی
در صنایع پتروشیمی، بسیاری از مواد فرآیندی دارای ویسکوزیته بالا یا خواص خاص هستند. پمپهای دندهای میتوانند در چنین شرایطی گزینه مناسبی باشند.
از جمله کاربردهای این پمپها میتوان به انتقال:
- روغنها
- رزینها
- پلیمرها
- مواد افزودنی
- مواد شیمیایی
- حلالهای خاص
- سیالات ویسکوز
- روانکنندهها
اشاره کرد.
نوع متریال، آببندی و طراحی پمپ باید متناسب با ماده موردنظر انتخاب شود.
پمپ دندهای برای سیالات ویسکوز
یکی از مهمترین مزایای پمپ دندهای، قابلیت آن در انتقال سیالات با ویسکوزیته نسبتاً بالا است.
سیالاتی مانند روغن، گریس، برخی سوختهای سنگین، رزین و مواد پلیمری را نمیتوان با هر نوع پمپی به شکل بهینه منتقل کرد. پمپ دندهای در بسیاری از این کاربردها عملکرد مناسبی دارد.
با افزایش ویسکوزیته، شرایط مکش و توان مورد نیاز نیز تغییر میکند؛ بنابراین باید سرعت چرخش، قطر لوله مکش، دمای سیال و NPSH موردنیاز با دقت بررسی شود.
مزایای پمپ دندهای
پمپهای دندهای دارای مزایای متعددی هستند که باعث استفاده گسترده آنها در صنایع شده است.
ساختار ساده
تعداد قطعات متحرک در بسیاری از طراحیهای پمپ دندهای نسبتاً کم است و همین موضوع میتواند تعمیر و نگهداری را سادهتر کند.
مناسب برای سیالات ویسکوز
این پمپها برای انتقال طیف وسیعی از سیالات غلیظ و روغنی مناسب هستند.
دبی نسبتاً یکنواخت
در مقایسه با برخی پمپهای رفتوبرگشتی، پمپ دندهای میتواند جریان یکنواختتری ایجاد کند.
قابلیت ایجاد فشار مناسب
پمپهای دندهای در صورت انتخاب صحیح میتوانند برای کاربردهای فشار متوسط تا بالا مورد استفاده قرار گیرند.
ابعاد نسبتاً کوچک
نسبت به ظرفیت انتقال، بسیاری از پمپهای دندهای طراحی فشردهای دارند.
قابلیت خودمکش
بسیاری از پمپهای دندهای قابلیت مکش مناسبی دارند، هرچند عملکرد واقعی به طراحی پمپ، شرایط مکش و مشخصات سیال وابسته است.
معایب پمپ دندهای
در کنار مزایا، پمپهای دندهای محدودیتهایی نیز دارند.
- برای سیالات دارای ذرات جامد و ساینده معمولاً انتخاب ایدهآلی نیستند.
- فاصله کم میان قطعات داخلی باعث میشود ذرات خارجی بتوانند موجب سایش شوند.
- در سرعتهای بالا ممکن است مشکلاتی مانند افزایش دما یا کاهش عمر قطعات ایجاد شود.
- در برخی طراحیها جریان خروجی دارای مقدار مشخصی ضربان است.
- عملکرد پمپ به لقی داخلی و وضعیت دندهها حساس است.
- در صورت کارکرد خشک، برخی اجزای داخلی ممکن است به سرعت آسیب ببینند.
- افزایش بیش از حد فشار میتواند باعث آسیب به پمپ یا سیستم شود.
آیا پمپ دندهای برای نفت مناسب است؟
بله، در بسیاری از کاربردها پمپ دندهای میتواند برای انتقال نفت و فرآوردههای نفتی مناسب باشد؛ بهخصوص زمانی که سیال دارای ویسکوزیته نسبتاً بالا باشد.
با این حال، صرفاً نفتی بودن سیال برای انتخاب پمپ کافی نیست. عواملی مانند:
- ویسکوزیته
- دمای سیال
- فشار مکش
- فشار تخلیه
- دبی موردنیاز
- چگالی
- وجود مواد جامد
- قابلیت اشتعال
- الزامات آببندی
- جنس قطعات
باید بررسی شوند.
عوامل مهم در انتخاب پمپ دندهای
برای انتخاب صحیح پمپ دندهای باید مشخصات فرآیند و سیال بهصورت کامل بررسی شود.
دبی موردنیاز
ابتدا باید مقدار سیالی که باید در واحد زمان منتقل شود مشخص شود.
فشار کاری
فشار مکش و فشار تخلیه از مهمترین پارامترهای انتخاب پمپ هستند.
ویسکوزیته سیال
ویسکوزیته تأثیر زیادی بر عملکرد پمپ دندهای، توان موردنیاز و شرایط مکش دارد.
دمای سیال
دمای بالا میتواند روی ویسکوزیته، آببندی و جنس قطعات تأثیر بگذارد.
جنس قطعات
برای سیالات خورنده یا فرآیندی خاص، متریال پوسته، دندهها، شفت و آببند باید متناسب با سیال انتخاب شود.
سرعت چرخش
سرعت نامناسب میتواند باعث افزایش سایش، گرما، افت عملکرد یا مشکلات مکش شود.
نوع آببندی
نوع سیال و شرایط فرآیندی تعیین میکند که از چه نوع آببندی استفاده شود.
نکات نگهداری پمپ دندهای
نگهداری صحیح میتواند عمر مفید پمپ دندهای را افزایش دهد و از خرابیهای ناگهانی جلوگیری کند.
مهمترین اقدامات نگهداری عبارتاند از:
- بررسی منظم نشتی
- کنترل فشار مکش و تخلیه
- بررسی وضعیت آببند
- کنترل صدا و ارتعاش
- بررسی دمای یاتاقانها
- کنترل وضعیت شفت و کوپلینگ
- بررسی سایش دندهها
- استفاده از سیال مناسب
- جلوگیری از ورود ذرات جامد و آلایندهها
- بررسی وضعیت روانکاری
- جلوگیری از کارکرد خشک
- کنترل شیر اطمینان یا تجهیزات حفاظتی سیستم
اهمیت شیر اطمینان در پمپ دندهای
از آنجا که پمپ دندهای یک پمپ جابهجایی مثبت است، نباید خروجی آن بدون در نظر گرفتن تجهیزات حفاظتی در برابر مسیر بسته قرار گیرد.
اگر مسیر تخلیه بسته شود، پمپ همچنان تلاش میکند حجم مشخصی از سیال را جابهجا کند و در نتیجه فشار میتواند به سرعت افزایش پیدا کند.
به همین دلیل در بسیاری از سیستمها استفاده صحیح از شیر اطمینان یا Pressure Relief Valve برای حفاظت از پمپ و تجهیزات پاییندست اهمیت دارد.
پمپ دندهای در چه صنایعی استفاده میشود؟
علاوه بر نفت و گاز، این پمپ در صنایع متعددی کاربرد دارد:
- صنایع پتروشیمی
- پالایشگاهها
- صنایع شیمیایی
- صنایع تولید روغن
- صنایع غذایی
- صنایع دارویی
- صنایع رنگ و رزین
- صنایع تولید پلیمر
- صنایع کاغذ
- سیستمهای هیدرولیک
- تجهیزات روانکاری صنعتی
البته طراحی پمپ در هر صنعت باید متناسب با الزامات بهداشتی، شیمیایی، فشاری و حرارتی همان کاربرد باشد.
جمعبندی
پمپ دندهای چیست؟ پمپ دندهای یک پمپ جابهجایی مثبت است که با استفاده از چرخش چرخدندهها، سیال را از قسمت مکش به سمت خروجی منتقل میکند. ساختار ساده، قابلیت انتقال سیالات ویسکوز، ابعاد مناسب و عملکرد قابل اعتماد از مهمترین ویژگیهای این نوع پمپ محسوب میشوند.
پمپهای دندهای در صنایع نفت و گاز، پتروشیمی، شیمیایی، روغن، رنگ، رزین و بسیاری از فرآیندهای صنعتی کاربرد دارند. با این حال، انتخاب صحیح آنها نیازمند بررسی دقیق دبی، فشار، ویسکوزیته، دما، نوع سیال، متریال، آببندی و شرایط عملیاتی است.
در کاربردهای صنعتی حساس، انتخاب پمپ نباید تنها بر اساس قیمت یا ظرفیت اسمی انجام شود؛ بلکه باید مشخصات کامل فرآیند و الزامات سازنده و استانداردهای مربوطه در نظر گرفته شود.
