پمپ پیستونی چیست و چگونه کار میکند؟
پمپ پیستونی یکی از انواع پمپهای جابهجایی مثبت است که برای انتقال سیالات در فشارهای بالا مورد استفاده قرار میگیرد. این پمپ با استفاده از حرکت رفتوبرگشتی یک یا چند پیستون، سیال را به داخل محفظه مکش کرده و سپس با افزایش فشار، آن را به سمت خروجی هدایت میکند.
به دلیل توانایی ایجاد فشار بالا، پمپهای پیستونی در صنایع مختلفی مانند نفت و گاز، پتروشیمی، پالایشگاهها، صنایع شیمیایی، آب و فاضلاب و سیستمهای هیدرولیک کاربرد گستردهای دارند.
پمپ پیستونی چیست؟
پمپ پیستونی (Piston Pump) نوعی پمپ جابهجایی مثبت است که انرژی مکانیکی را به انرژی هیدرولیکی تبدیل میکند. پیستون داخل یک سیلندر حرکت رفتوبرگشتی دارد و با ایجاد تغییر حجم در محفظه، عملیات مکش و تخلیه سیال انجام میشود.
در مرحله مکش، پیستون به سمت عقب حرکت کرده و باعث کاهش فشار داخل سیلندر میشود. در نتیجه، سیال از طریق شیر ورودی وارد محفظه میشود. سپس با حرکت پیستون به سمت جلو، حجم محفظه کاهش یافته و فشار سیال افزایش پیدا میکند. در این مرحله، شیر ورودی بسته شده و سیال از طریق شیر خروجی به سیستم منتقل میشود.
پمپ پیستونی چگونه کار میکند؟
عملکرد پمپ پیستونی را میتوان در دو مرحله اصلی بررسی کرد:
1. مرحله مکش
با حرکت پیستون به سمت عقب، حجم داخل سیلندر افزایش پیدا میکند. افزایش حجم باعث کاهش فشار داخل محفظه شده و سیال از طریق شیر مکش وارد پمپ میشود.
2. مرحله تخلیه
پس از تغییر جهت حرکت پیستون، پیستون به سمت جلو حرکت میکند. در نتیجه حجم سیال کاهش یافته و فشار آن افزایش پیدا میکند. شیر مکش بسته شده و شیر خروجی باز میشود تا سیال تحت فشار از پمپ خارج شود.
تکرار مداوم این چرخه باعث انتقال پیوسته سیال میشود.

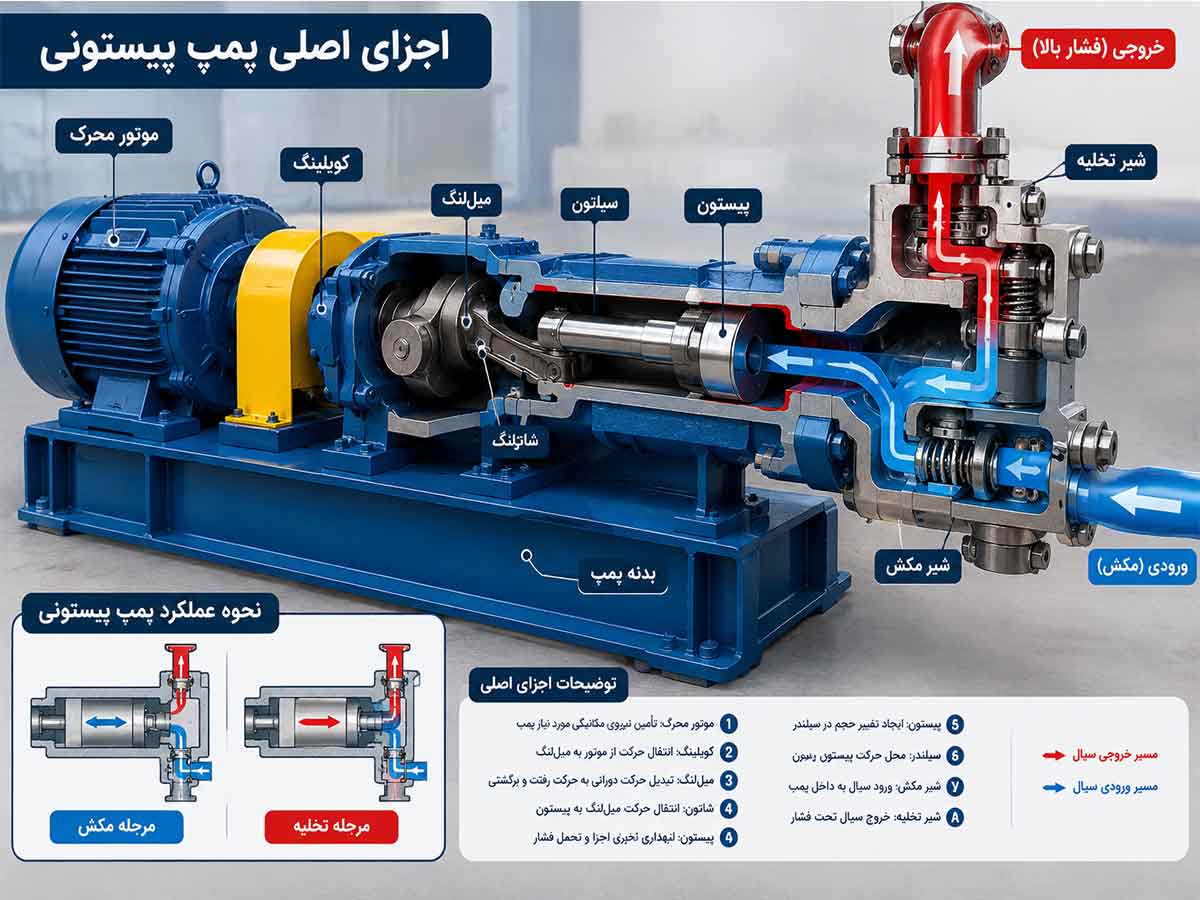

اجزای اصلی پمپ پیستونی
پمپهای پیستونی از مجموعهای از قطعات مکانیکی و هیدرولیکی تشکیل شدهاند. مهمترین اجزای آن عبارتاند از:
پیستون
پیستون قطعه اصلی پمپ است که با حرکت رفتوبرگشتی، عملیات مکش و تخلیه سیال را انجام میدهد.
سیلندر
پیستون درون سیلندر حرکت میکند. این بخش باید مقاومت مناسبی در برابر فشار، خوردگی و سایش داشته باشد.
شیر مکش و تخلیه
این شیرها جهت حرکت سیال را کنترل میکنند. شیر مکش اجازه ورود سیال به محفظه را میدهد و شیر تخلیه، سیال را به سمت خروجی هدایت میکند.
میللنگ
در بسیاری از پمپهای پیستونی، میللنگ حرکت دورانی موتور را به حرکت رفتوبرگشتی تبدیل میکند.
شاتون
شاتون وظیفه انتقال حرکت میللنگ به پیستون را بر عهده دارد.
آببندها و پکینگها
آببندها از نشت سیال در محل حرکت پیستون و سایر قسمتهای متحرک جلوگیری میکنند.
موتور محرک
موتور الکتریکی یا سایر تجهیزات محرک، انرژی مورد نیاز برای حرکت مکانیکی پمپ را تأمین میکنند.
انواع پمپ پیستونی
پمپهای پیستونی را میتوان بر اساس ساختار، تعداد پیستونها و نحوه عملکرد دستهبندی کرد.
پمپ پیستونی تکعمله
در این نوع پمپ، عملیات پمپاژ در یک جهت حرکت پیستون انجام میشود. طراحی آن ساده است و در برخی کاربردهای صنعتی مورد استفاده قرار میگیرد.
پمپ پیستونی دوطرفه
در پمپهای دوطرفه، فرآیند مکش و تخلیه میتواند در هر دو جهت حرکت پیستون انجام شود. این طراحی امکان ایجاد جریان یکنواختتر و ظرفیت بالاتر را فراهم میکند.
پمپ پیستونی چندپیستونه
در کاربردهایی که فشار بالا و جریان یکنواخت اهمیت دارد، از پمپهای دارای چند پیستون استفاده میشود. تعداد بیشتر پیستونها میتواند پالسهای جریان را کاهش دهد.
مزایای پمپ پیستونی
پمپهای پیستونی به دلیل ویژگیهای فنی خود در بسیاری از فرآیندهای صنعتی مورد توجه قرار گرفتهاند. مهمترین مزایای این پمپها عبارتاند از:
- قابلیت ایجاد فشار بسیار بالا
- راندمان مناسب در شرایط کاری مختلف
- امکان انتقال دقیق حجم مشخصی از سیال
- مناسب برای سیالات مختلف
- عملکرد مناسب در دبیهای پایین و متوسط
- قابلیت استفاده در سیستمهای صنعتی سنگین
- امکان استفاده در فرآیندهای تزریق و دوزینگ
- طول عمر مناسب در صورت نگهداری صحیح
معایب پمپ پیستونی
در کنار مزایا، پمپهای پیستونی محدودیتهایی نیز دارند:
- ایجاد ضربان و نوسان در جریان خروجی
- نیاز به تعمیر و نگهداری منظم
- وجود قطعات متحرک متعدد
- حساسیت برخی مدلها به وجود ذرات جامد در سیال
- صدای و لرزش بیشتر در بعضی طراحیها
- هزینه اولیه بالاتر در برخی کاربردها نسبت به پمپهای سادهتر
برای کاهش ضربان جریان، معمولاً از تجهیزاتی مانند پالس دمپنر (Pulsation Dampener) در سیستم استفاده میشود.

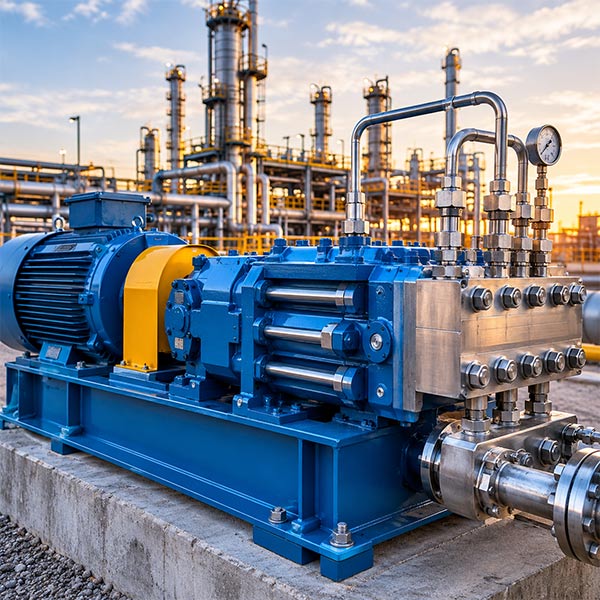

کاربرد پمپ پیستونی در صنعت نفت و گاز
یکی از مهمترین حوزههای استفاده از پمپهای پیستونی، صنایع نفت، گاز و پتروشیمی است. این پمپها به دلیل توانایی ایجاد فشار بالا میتوانند در فرآیندهایی که نیاز به انتقال یا تزریق سیال تحت فشار دارند، مورد استفاده قرار گیرند.
برخی از کاربردهای مهم عبارتاند از:
تزریق مواد شیمیایی
در پالایشگاهها و واحدهای فرآیندی، مواد شیمیایی مختلف باید با دبی دقیق به خطوط یا تجهیزات تزریق شوند. پمپهای پیستونی میتوانند برای این منظور استفاده شوند.
تزریق آب
در برخی فرآیندهای مرتبط با تولید نفت، آب با فشار بالا به مخزن تزریق میشود. پمپهای پیستونی چندمرحلهای و فشاربالا میتوانند در چنین سیستمهایی کاربرد داشته باشند.
سیستمهای هیدرولیک
پمپهای پیستونی هیدرولیک برای ایجاد فشار بالا در تجهیزات و سیستمهای هیدرولیکی مورد استفاده قرار میگیرند.
انتقال سیالات تحت فشار
در برخی فرآیندهای صنعتی که فشار خروجی بالا اهمیت دارد، پمپ پیستونی میتواند گزینه مناسبی برای انتقال سیال باشد.
تفاوت پمپ پیستونی و پمپ سانتریفیوژ
پمپ پیستونی و پمپ سانتریفیوژ از نظر نحوه عملکرد تفاوت اساسی دارند.
پمپ پیستونی یک پمپ جابهجایی مثبت است و با تغییر حجم محفظه، سیال را جابهجا میکند. در مقابل، پمپ سانتریفیوژ از نیروی گریز از مرکز برای افزایش انرژی سیال استفاده میکند.
بهطور کلی، پمپهای پیستونی برای فشارهای بالا و دبیهای پایینتر مناسبتر هستند، در حالی که پمپهای سانتریفیوژ معمولاً برای دبیهای بالا و فشارهای متوسط کاربرد گستردهتری دارند.
تفاوت پمپ پیستونی و پمپ پلانجری
پمپ پیستونی و پمپ پلانجری هر دو در گروه پمپهای جابهجایی مثبت قرار میگیرند، اما طراحی عنصر رفتوبرگشتی آنها متفاوت است.
در پمپ پیستونی، پیستون در داخل سیلندر حرکت میکند و آببندی معمولاً روی پیستون یا اطراف آن انجام میشود. در پمپ پلانجری، پلانجر از داخل آببند عبور میکند و آببندی در اطراف پلانجر قرار دارد.
پمپهای پلانجری معمولاً برای فشارهای بسیار بالا و کاربردهای سنگین صنعتی گزینه مناسبی هستند.
نکات مهم در انتخاب پمپ پیستونی
برای انتخاب صحیح پمپ پیستونی باید شرایط فرآیند و مشخصات سیال به دقت بررسی شود. مهمترین پارامترها عبارتاند از:
- دبی مورد نیاز
- فشار مکش و فشار خروجی
- فشار کاری سیستم
- نوع و ویسکوزیته سیال
- دمای سیال
- میزان خورندگی سیال
- وجود یا عدم وجود ذرات جامد
- تعداد ساعات کارکرد
- جنس قطعات در تماس با سیال
- سرعت دوران
- نوع موتور محرک
- نیاز سیستم به جریان یکنواخت
انتخاب صحیح پمپ میتواند تأثیر مستقیمی بر راندمان، مصرف انرژی، عمر تجهیزات و هزینههای تعمیرات داشته باشد.
نگهداری پمپ پیستونی
نگهداری منظم برای جلوگیری از خرابی و افزایش طول عمر پمپ اهمیت زیادی دارد. برخی اقدامات مهم نگهداری عبارتاند از:
- بررسی منظم نشتیها
- کنترل وضعیت پکینگها و آببندها
- بررسی روغن و سیستم روانکاری
- کنترل لرزش و صدای غیرعادی
- بررسی شیرهای مکش و تخلیه
- کنترل فشار و دبی کاری
- بازرسی پیستون و سیلندر
- بررسی وضعیت اتصالات و کوپلینگ
- جلوگیری از ورود ذرات نامناسب به پمپ
- انجام سرویسهای دورهای مطابق دستورالعمل سازنده
جمعبندی
پمپ پیستونی چیست؟ پمپ پیستونی یکی از مهمترین انواع پمپهای جابهجایی مثبت است که با استفاده از حرکت رفتوبرگشتی پیستون، سیال را مکش کرده و با فشار بالا به سمت خروجی منتقل میکند.
توانایی تولید فشار بالا، دقت مناسب در انتقال سیال و قابلیت استفاده در شرایط صنعتی سنگین باعث شده است این پمپها در صنایع نفت و گاز، پتروشیمی، پالایشگاهها، سیستمهای هیدرولیک و فرآیندهای تزریق کاربرد گستردهای داشته باشند.
با انتخاب صحیح پمپ بر اساس دبی، فشار، نوع سیال و شرایط عملیاتی و همچنین انجام سرویسهای دورهای، میتوان عملکرد مطمئن و عمر مفید بالایی از پمپ پیستونی دریافت کرد.
