پمپ دیافراگمی چیست و چگونه کار میکند؟
پمپ دیافراگمی یکی از انواع پمپهای جابهجایی مثبت است که برای انتقال انواع سیالات در صنایع مختلف مورد استفاده قرار میگیرد. این پمپ با استفاده از یک یا چند دیافراگم انعطافپذیر، سیال را به داخل محفظه مکش کرده و سپس با حرکت دیافراگم، آن را تحت فشار به سمت خروجی هدایت میکند.
یکی از مهمترین ویژگیهای پمپ دیافراگمی، امکان انتقال سیالاتی است که ممکن است برای برخی پمپهای معمولی مشکلساز باشند؛ از جمله سیالات خورنده، ویسکوز، حاوی ذرات جامد یا مواد شیمیایی مختلف.
به همین دلیل، پمپهای دیافراگمی در صنایع نفت و گاز، پتروشیمی، پالایشگاه، صنایع شیمیایی، دارویی، غذایی، رنگ و رزین، معدن و تصفیه آب و فاضلاب کاربرد گستردهای دارند.

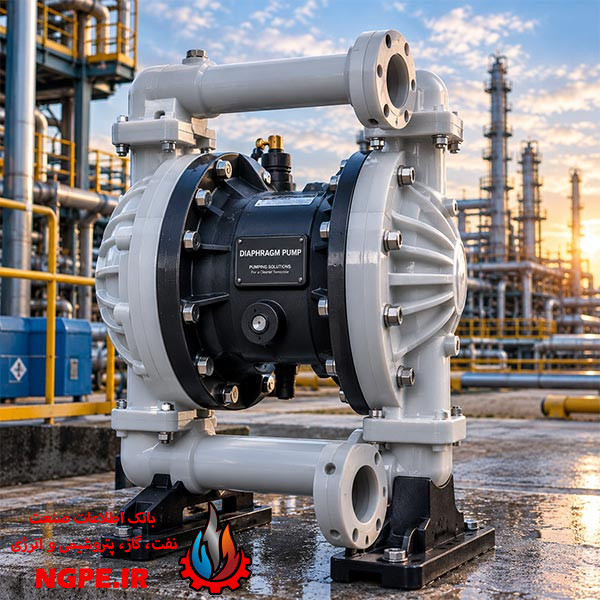

پمپ دیافراگمی چیست؟
پمپ دیافراگمی (Diaphragm Pump) نوعی پمپ جابهجایی مثبت است که برای انتقال سیال از حرکت رفتوبرگشتی یک دیافراگم انعطافپذیر استفاده میکند.
دیافراگم با حرکت خود باعث تغییر حجم داخل محفظه پمپ میشود. زمانی که حجم محفظه افزایش پیدا میکند، فشار کاهش یافته و سیال از مسیر مکش وارد پمپ میشود. با حرکت دیافراگم در جهت مخالف، حجم محفظه کاهش پیدا کرده و سیال تحت فشار از مسیر خروجی خارج میشود.
در بسیاری از مدلها، شیرهای یکطرفه در مسیر مکش و تخلیه قرار دارند تا جهت حرکت سیال کنترل شود.

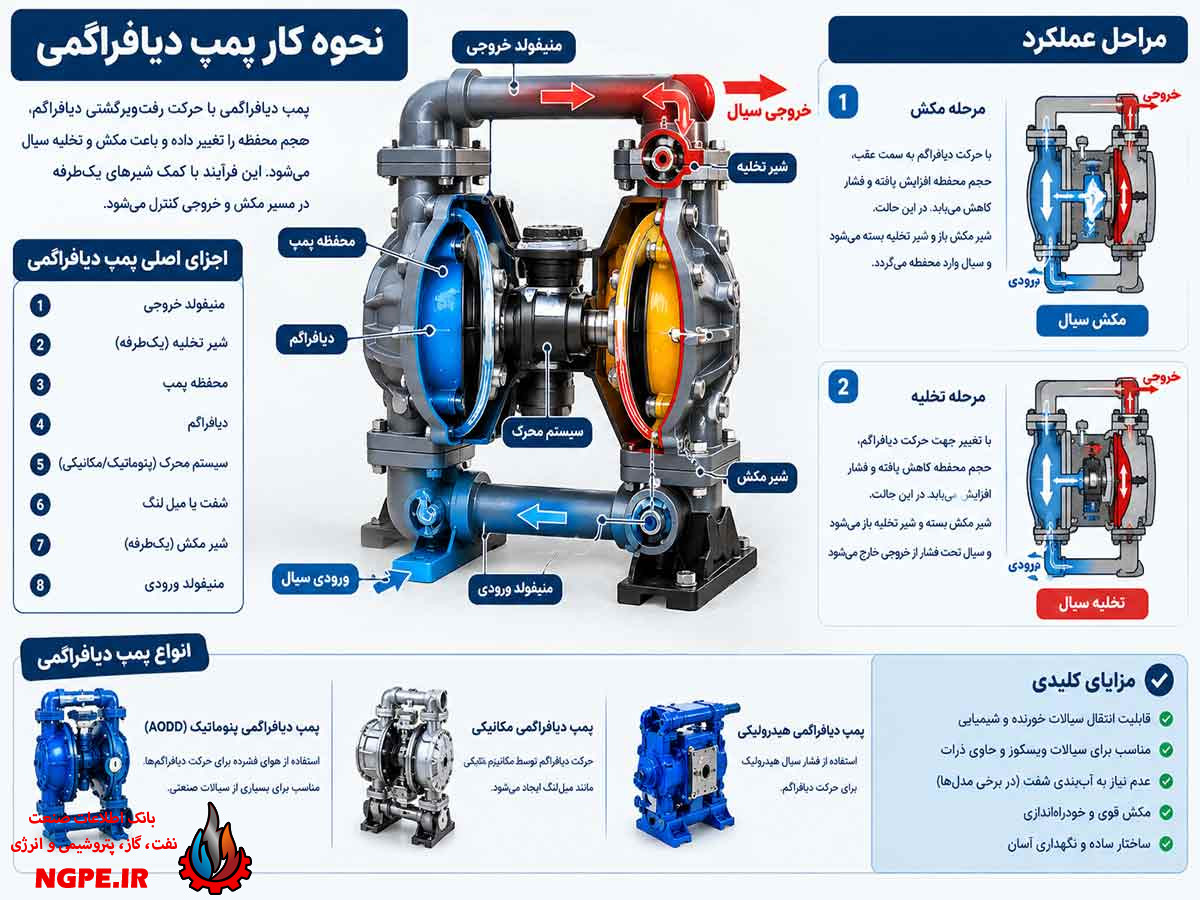

پمپ دیافراگمی چگونه کار میکند؟
عملکرد پمپ دیافراگمی را میتوان در دو مرحله اصلی بررسی کرد:
مرحله اول؛ مکش سیال
با حرکت دیافراگم به سمت عقب، حجم محفظه افزایش پیدا میکند. در نتیجه فشار داخل محفظه کاهش مییابد و فشار سیال موجود در خط مکش باعث ورود سیال به داخل محفظه میشود.
در این مرحله، شیر مکش باز و شیر تخلیه بسته میشود.
مرحله دوم؛ تخلیه سیال
پس از تغییر جهت حرکت دیافراگم، حجم محفظه کاهش پیدا میکند و فشار سیال افزایش مییابد. در این شرایط شیر مکش بسته شده و شیر تخلیه باز میشود.
سیال تحت فشار از محفظه خارج شده و وارد خط خروجی میشود.
این چرخه به صورت مداوم تکرار میشود و باعث انتقال سیال در سیستم میگردد.
اجزای اصلی پمپ دیافراگمی
پمپ دیافراگمی از چند بخش اصلی تشکیل شده است که هرکدام وظیفه مشخصی در فرآیند پمپاژ دارند.
دیافراگم
مهمترین بخش پمپ، دیافراگم است. این قطعه معمولاً از مواد مقاوم در برابر خوردگی، سایش و مواد شیمیایی ساخته میشود.
دیافراگم با حرکت رفتوبرگشتی باعث ایجاد تغییر حجم در محفظه و در نتیجه مکش و تخلیه سیال میشود.
محفظه پمپ
محفظه یا Chamber فضایی است که سیال در آن وارد شده و سپس به سمت خروجی منتقل میشود.
جنس محفظه باید متناسب با نوع سیال و شرایط کاری انتخاب شود.
شیرهای یکطرفه
شیرهای مکش و تخلیه وظیفه کنترل جهت حرکت سیال را بر عهده دارند. این شیرها از برگشت سیال به مسیر قبلی جلوگیری میکنند.
سیستم محرک
در پمپهای دیافراگمی مختلف، حرکت دیافراگم میتواند به روشهای متفاوتی ایجاد شود. در مدلهای پنوماتیک، هوای فشرده وظیفه حرکت دیافراگم را بر عهده دارد و در مدلهای مکانیکی، نیروی محرک از یک مکانیزم مکانیکی تأمین میشود.
منیفولد ورودی و خروجی
منیفولدها مسیرهای ورود و خروج سیال را به محفظههای پمپ متصل میکنند و در برخی مدلها امکان اتصال چند محفظه را فراهم میکنند.
انواع پمپ دیافراگمی
پمپهای دیافراگمی را میتوان بر اساس نحوه تأمین نیروی محرک و ساختار آنها دستهبندی کرد.
پمپ دیافراگمی پنوماتیک
پمپ دیافراگمی پنوماتیک یا AODD یکی از رایجترین انواع پمپهای دیافراگمی است.
در این نوع پمپ، هوای فشرده باعث حرکت رفتوبرگشتی دیافراگمها میشود. پمپهای AODD به دلیل نداشتن موتور الکتریکی مستقیم در بسیاری از محیطهای صنعتی و فرآیندهایی که ایمنی اهمیت زیادی دارد، کاربرد دارند.
پمپ دیافراگمی مکانیکی
در این مدل، حرکت دیافراگم توسط یک مکانیزم مکانیکی مانند میللنگ یا سیستم محرک مشابه ایجاد میشود.
این پمپها در برخی فرآیندهای انتقال و دوزینگ مورد استفاده قرار میگیرند.
پمپ دیافراگمی هیدرولیکی
در پمپهای دیافراگمی هیدرولیکی، فشار یک سیال هیدرولیک برای حرکت دادن دیافراگم مورد استفاده قرار میگیرد. این طراحی در برخی کاربردهای صنعتی و فرآیندی که کنترل دقیق فشار و دبی اهمیت دارد، استفاده میشود.
مزایای پمپ دیافراگمی
پمپهای دیافراگمی مزایای متعددی دارند که باعث شدهاند در بسیاری از فرآیندهای صنعتی مورد استفاده قرار بگیرند.
مهمترین مزایا عبارتاند از:
- قابلیت انتقال سیالات خورنده
- مناسب برای سیالات ویسکوز و غلیظ
- قابلیت انتقال سیالات حاوی ذرات جامد در مدلهای مناسب
- قابلیت کارکرد خشک در برخی مدلهای پنوماتیک
- عدم نیاز برخی مدلها به آببندی شفت
- قابلیت مکش مناسب
- امکان کنترل نسبتاً مناسب دبی
- ساختار مناسب برای انتقال مواد شیمیایی
- امکان استفاده در محیطهای صنعتی مختلف
- تعمیر و نگهداری نسبتاً ساده در بسیاری از مدلها
معایب پمپ دیافراگمی
در کنار مزایا، این پمپها محدودیتهایی نیز دارند که هنگام انتخاب باید مورد توجه قرار گیرند.
برخی از معایب پمپ دیافراگمی عبارتاند از:
- ایجاد ضربان در جریان خروجی
- محدودیت دبی در برخی مدلها
- استهلاک دیافراگم و شیرها
- مصرف هوای فشرده در پمپهای پنوماتیک
- ایجاد صدا در برخی مدلهای پنوماتیک
- محدودیت در فشار خروجی نسبت به برخی پمپهای دیگر
- نیاز به انتخاب صحیح جنس دیافراگم بر اساس نوع سیال
برای کاهش نوسان جریان میتوان از تجهیزات جانبی مانند پالس دمپنر استفاده کرد.
کاربرد پمپ دیافراگمی در صنعت نفت و گاز
پمپهای دیافراگمی در صنایع نفت و گاز برای انتقال مواد مختلف و برخی سیالات فرآیندی مورد استفاده قرار میگیرند.
انتقال مواد شیمیایی
در واحدهای فرآیندی نفت، گاز و پتروشیمی، مواد شیمیایی مختلفی مورد استفاده قرار میگیرند. پمپ دیافراگمی میتواند برای انتقال برخی از این مواد، بهخصوص سیالات خورنده، استفاده شود.
انتقال سیالات آلوده یا حاوی ذرات
برخی سیالات صنعتی ممکن است حاوی ذرات جامد یا ناخالصی باشند. استفاده از پمپ مناسب دیافراگمی میتواند در چنین شرایطی مزیت داشته باشد.
تخلیه و انتقال سیالات فرآیندی
در برخی واحدهای صنعتی، از پمپهای دیافراگمی برای تخلیه مخازن، انتقال مواد و جابهجایی سیالات فرآیندی استفاده میشود.
کاربرد در محیطهای خطرناک
برخی پمپهای دیافراگمی پنوماتیک به دلیل استفاده از هوای فشرده و عدم نیاز به موتور الکتریکی مستقیم، میتوانند برای بعضی محیطهای صنعتی خاص گزینه مناسبی باشند؛ البته انتخاب نهایی باید بر اساس الزامات ایمنی، طبقهبندی محیط و مشخصات سازنده انجام شود.
کاربرد پمپ دیافراگمی در صنایع شیمیایی
صنایع شیمیایی یکی از مهمترین مصرفکنندگان پمپهای دیافراگمی هستند. بسیاری از مواد شیمیایی خاصیت خورندگی یا ویسکوزیته بالایی دارند و به تجهیزات انتقال مقاوم نیاز دارند.
با انتخاب صحیح جنس دیافراگم، محفظه و شیرها، این پمپها میتوانند برای انتقال طیف گستردهای از مواد شیمیایی مورد استفاده قرار گیرند.
تفاوت پمپ دیافراگمی و پمپ پیستونی
هر دو پمپ دیافراگمی و پیستونی در گروه پمپهای جابهجایی مثبت قرار دارند، اما مکانیزم انتقال سیال در آنها متفاوت است.
در پمپ پیستونی، یک پیستون درون سیلندر حرکت رفتوبرگشتی دارد و باعث مکش و تخلیه سیال میشود. در پمپ دیافراگمی، یک دیافراگم انعطافپذیر این وظیفه را بر عهده دارد.
یکی از مزایای مهم پمپ دیافراگمی این است که در بسیاری از طراحیها سیال با قطعات مکانیکی محرک تماس مستقیم ندارد. این ویژگی میتواند برای انتقال برخی مواد شیمیایی یا سیالات حساس مفید باشد.
تفاوت پمپ دیافراگمی و پمپ سانتریفیوژ
پمپ دیافراگمی یک پمپ جابهجایی مثبت است، در حالی که پمپ سانتریفیوژ از نیروی گریز از مرکز برای انتقال انرژی به سیال استفاده میکند.
پمپ دیافراگمی معمولاً برای سیالات خاص، خورنده، ویسکوز یا حاوی ذرات و همچنین کاربردهایی که مکش و قابلیت خودراهاندازی اهمیت دارد، مورد توجه قرار میگیرد.
در مقابل، پمپ سانتریفیوژ در بسیاری از سیستمهایی که به دبی بالا و جریان نسبتاً یکنواخت نیاز دارند، انتخاب رایجی است.
پمپ دیافراگمی پنوماتیک چیست؟
پمپ دیافراگمی پنوماتیک که با نام AODD Pump نیز شناخته میشود، نوعی پمپ دیافراگمی است که برای حرکت دیافراگم از هوای فشرده استفاده میکند.
در این پمپ معمولاً دو دیافراگم وجود دارد که به صورت متناوب حرکت میکنند. سیستم توزیع هوا باعث تغییر وضعیت دیافراگمها شده و فرآیند مکش و تخلیه را ایجاد میکند.
یکی از ویژگیهای مهم AODD این است که میتوان آن را برای انتقال بسیاری از سیالات صنعتی در شرایطی که استفاده از موتور الکتریکی مستقیم مناسب نیست، به کار گرفت.
عوامل مهم در انتخاب پمپ دیافراگمی
انتخاب پمپ مناسب باید بر اساس مشخصات فرآیند انجام شود. مهمترین عوامل عبارتاند از:
- دبی مورد نیاز
- فشار کاری
- دمای سیال
- ویسکوزیته
- میزان خورندگی سیال
- وجود ذرات جامد
- اندازه ذرات
- جنس دیافراگم
- جنس محفظه
- جنس شیرها
- فشار هوای ورودی در مدلهای پنوماتیک
- ارتفاع مکش
- شرایط محیط نصب
- ساعات کارکرد
- الزامات ایمنی فرآیند
انتخاب نادرست جنس دیافراگم یا سایر قطعات در تماس با سیال میتواند باعث کاهش عمر پمپ، نشتی و افزایش هزینههای تعمیرات شود.
نگهداری پمپ دیافراگمی
نگهداری صحیح باعث افزایش طول عمر پمپ و کاهش توقفهای ناخواسته میشود.
برخی اقدامات مهم برای نگهداری عبارتاند از:
- بررسی دورهای دیافراگم
- کنترل شیرهای مکش و تخلیه
- بررسی نشتی در اتصالات
- کنترل فشار هوای ورودی در مدلهای پنوماتیک
- تمیزکاری مسیرهای ورودی و خروجی
- بررسی وضعیت منیفولدها
- کنترل لرزش و صدای غیرعادی
- بررسی خوردگی قطعات
- تعویض قطعات مصرفی طبق دستورالعمل سازنده
- استفاده از قطعات یدکی مناسب
جمعبندی
پمپ دیافراگمی چیست؟ پمپ دیافراگمی نوعی پمپ جابهجایی مثبت است که با استفاده از حرکت رفتوبرگشتی یک دیافراگم، عملیات مکش و تخلیه سیال را انجام میدهد.
این پمپ به دلیل قابلیت انتقال سیالات مختلف، از جمله برخی مواد شیمیایی، سیالات ویسکوز و سیالات حاوی ذرات جامد، در صنایع متعددی کاربرد دارد.
پمپهای دیافراگمی بهویژه در صنایع نفت و گاز، پتروشیمی، پالایشگاه، صنایع شیمیایی، رنگ، دارویی، غذایی و تصفیه آب و فاضلاب مورد استفاده قرار میگیرند.
برای انتخاب بهترین پمپ دیافراگمی باید پارامترهایی مانند دبی، فشار، دما، ویسکوزیته، خورندگی و مشخصات سیال به دقت بررسی شود. همچنین انتخاب صحیح جنس دیافراگم و قطعات در تماس با سیال، نقش مهمی در افزایش عمر و عملکرد پمپ دارد.
