تجهیزات تعمیر شیرآلات فشار بالا
شیرآلات فشار بالا یکی از مهمترین تجهیزات کنترلی در صنایع نفت، گاز، پتروشیمی، پالایشگاهها و نیروگاهها هستند. این شیرآلات برای کنترل سیالات در فشارهای بالا استفاده میشوند.
تعمیر این تجهیزات به دقت زیادی نیاز دارد. کوچکترین خطا در تعمیر یا تست میتواند باعث نشتی، افت عملکرد یا حتی خرابی شیر شود.
به همین دلیل، تعمیر شیرآلات فشار بالا باید در یک Valve Shop مجهز و با استفاده از ماشینآلات تخصصی انجام شود.
شیرآلات فشار بالا چیست؟
شیرآلات فشار بالا برای کار در شرایطی طراحی میشوند که فشار سیال از محدوده معمول بیشتر است. این شیرها معمولاً در خطوط فرآیندی، واحدهای پالایشگاهی، خطوط انتقال و تجهیزات تحت فشار استفاده میشوند.
از مهمترین انواع آنها میتوان به موارد زیر اشاره کرد:
- شیر توپی یا Ball Valve
- شیر دروازهای یا Gate Valve
- شیر کروی یا Globe Valve
- شیر یکطرفه یا Check Valve
- شیر پروانهای یا Butterfly Valve
- شیرهای مخصوص سرویسهای فشار و دمای بالا
در بسیاری از این شیرها، آببندی دقیق سیت و دیسک اهمیت بسیار زیادی دارد.
چرا تعمیر شیرآلات فشار بالا به تجهیزات تخصصی نیاز دارد؟
وزن بالا، ابعاد بزرگ و فشار کاری زیاد، تعمیر این شیرها را دشوار میکند.
همچنین، سطوح آببندی باید با دقت بسیار بالا ماشینکاری شوند. پس از تعمیر نیز شیر باید تحت تست فشار قرار گیرد.
بنابراین، یک کارگاه تخصصی به مجموعهای از تجهیزات مکانیکی، ماشینکاری، تست و بازرسی نیاز دارد.
۱. جرثقیل سقفی و تجهیزات جابهجایی
بعضی از شیرآلات فشار بالا وزن بسیار زیادی دارند. بنابراین، جابهجایی آنها با نیروی انسانی امکانپذیر نیست.
جرثقیل سقفی یکی از تجهیزات اصلی Valve Shop است.
این تجهیز برای موارد زیر استفاده میشود:
- انتقال شیر به محل تعمیر
- جابهجایی بدنه شیر
- نصب شیر روی ماشینآلات
- انتقال قطعات سنگین
- بارگیری و تخلیه شیرآلات
ظرفیت جرثقیل باید بر اساس وزن سنگینترین شیر کارگاه انتخاب شود.

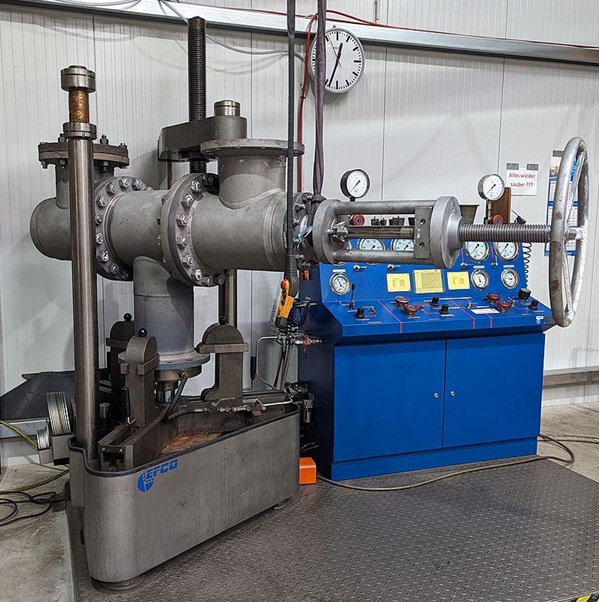

۲. دستگاه تست فشار شیرآلات
Pressure Test Bench یکی از مهمترین تجهیزات تعمیر شیرآلات فشار بالا است.
این دستگاه برای بررسی عملکرد و آببندی شیر استفاده میشود.
تستهای رایج شامل موارد زیر هستند:
- تست بدنه
- تست هیدرواستاتیک
- تست سیت
- تست نشتی
- تست فشار بالا
- تست فشار پایین در صورت نیاز
انتخاب تستبنچ باید بر اساس فشار کاری، سایز شیر و استاندارد مورد استفاده انجام شود.
۳. دستگاه ماشینکاری سیت ولو
سیت یکی از حساسترین قسمتهای شیر است. وجود خط و خش یا تغییر شکل در این قسمت میتواند باعث نشتی شود.
دستگاههای Valve Seat Machining برای اصلاح و ماشینکاری سیت استفاده میشوند.
این تجهیزات میتوانند برای:
- تعمیر سیت
- اصلاح زاویه سیت
- برادهبرداری کنترلشده
- ایجاد سطح آببندی مناسب
- بازسازی محل نشیمن
به کار روند.
۴. دستگاه سنگزنی و لپینگ
پس از ماشینکاری، سطح آببندی ممکن است به عملیات تکمیلی نیاز داشته باشد.
دستگاههای Valve Lapping و Grinding برای رسیدن به سطح دقیق و صاف استفاده میشوند.
این عملیات در شیرهای فشار بالا اهمیت زیادی دارد. زیرا کیفیت سطح آببندی مستقیماً روی میزان نشتی تأثیر میگذارد.
۵. ماشین تراش سنگین
ماشین تراش یکی از تجهیزات مهم برای تعمیر شیرآلات بزرگ است.
از تراش سنگین میتوان برای ماشینکاری قطعاتی مانند:
- Stem
- Shaft
- Bonnet
- بوشها
- رینگها
- قطعات استوانهای شیر
استفاده کرد.
برای Valve Shopهایی که با شیرهای بزرگ کار میکنند، ظرفیت ماشین تراش باید متناسب با ابعاد و وزن قطعات انتخاب شود.
۶. دستگاه فرز
دستگاه فرز برای ماشینکاری سطوح و قطعات مختلف شیر کاربرد دارد.
برخی کاربردهای آن عبارتاند از:
- اصلاح سطوح
- ماشینکاری قطعات اتصال
- ساخت و اصلاح شیارها
- ماشینکاری قطعات یدکی
- تعمیر محلهای آسیبدیده
در تعمیرات تخصصی، استفاده از فرز CNC میتواند دقت و تکرارپذیری عملیات را افزایش دهد.
۷. دستگاه بورینگ
برای تعمیر شیرآلات بزرگ، دستگاه بورینگ یا Boring Machine اهمیت زیادی دارد.
این دستگاه برای ماشینکاری دقیق سوراخها و سطوح داخلی استفاده میشود.
بورینگ میتواند برای اصلاح موارد زیر کاربرد داشته باشد:
- محل نصب سیت
- سوراخهای بدنه
- محل عبور Stem
- نشیمنگاه قطعات
- سطوح داخلی بدنه
۸. دستگاه شستوشوی قطعات
پس از باز کردن شیر، قطعات باید بهخوبی تمیز شوند.
وجود روغن، گریس، زنگزدگی و آلودگی روی قطعات میتواند فرآیند بازرسی و تعمیر را مختل کند.
دستگاه شستوشوی قطعات میتواند برای تمیزکاری موارد زیر استفاده شود:
- بدنه
- Stem
- دیسک
- سیت
- پیچ و مهرهها
- بوشها
- قطعات داخلی
۹. تجهیزات سندبلاست و آمادهسازی سطح
در بعضی تعمیرات، سطح خارجی یا داخلی قطعات نیاز به آمادهسازی دارد.
تجهیزات سندبلاست میتوانند برای حذف:
- زنگزدگی
- رنگ قدیمی
- آلودگی
- اکسیدهای سطحی
استفاده شوند.
پس از آمادهسازی، امکان اجرای پوشش یا رنگ صنعتی نیز فراهم میشود.
۱۰. تجهیزات تعمیر و مونتاژ اکچویتور
بعضی شیرآلات فشار بالا به اکچویتور پنوماتیک، هیدرولیک یا الکتریکی مجهز هستند.
بنابراین Valve Shop باید تجهیزات لازم برای تعمیر و تست اکچویتور را نیز داشته باشد.
این تجهیزات شامل موارد زیر هستند:
- میز تعمیر اکچویتور
- تجهیزات تست پنوماتیک
- تجهیزات تست هیدرولیک
- ابزارهای مونتاژ
- تجهیزات تنظیم Positioner
- تجهیزات تست عملکرد
۱۱. ابزارهای باز و بست شیرآلات
برای باز کردن شیرهای فشار بالا به ابزارهای مناسب نیاز است.
از جمله این تجهیزات میتوان به موارد زیر اشاره کرد:
- Hydraulic Torque Wrench
- Hydraulic Nut Splitter
- ابزارهای کشنده
- جک هیدرولیک
- آچارهای صنعتی
- ابزارهای مخصوص Stem
- تجهیزات باز کردن Bonnet
استفاده از ابزار هیدرولیکی باعث افزایش ایمنی و کاهش نیروی مورد نیاز میشود.
۱۲. دستگاه تست نشتی
پس از تعمیر، میزان آببندی شیر باید بررسی شود.
تجهیزات تست نشتی برای اندازهگیری Leakage Rate مورد استفاده قرار میگیرند.
این تست میتواند با روشهای مختلف انجام شود. روش مناسب به نوع شیر، سیال تست و استاندارد پروژه بستگی دارد.
۱۳. تجهیزات تست هیدرولیک
برای تست فشار بالا معمولاً از سیستمهای هیدرولیک استفاده میشود.
این سیستمها باید بتوانند فشار مورد نیاز را بهصورت کنترلشده ایجاد کنند.
اجزای اصلی یک سیستم تست هیدرولیک میتواند شامل موارد زیر باشد:
- پمپ فشار بالا
- مخزن سیال
- شیرهای کنترلی
- گیج فشار
- رکوردر یا سیستم ثبت اطلاعات
- شیلنگ و اتصالات فشار بالا
- سیستم ایمنی
۱۴. تجهیزات تست پنوماتیک
در برخی کاربردها، تست با هوا یا گاز نیز انجام میشود.
این روش نیازمند تجهیزات و تمهیدات ایمنی بیشتری است. زیرا انرژی ذخیرهشده در گاز فشرده میتواند خطرناک باشد.
به همین دلیل، تست پنوماتیک باید با تجهیزات استاندارد و داخل محدوده ایمن انجام شود.
۱۵. تجهیزات بازرسی و اندازهگیری
دقت اندازهگیری در تعمیر شیرآلات فشار بالا بسیار مهم است.
مهمترین ابزارهای اندازهگیری عبارتاند از:
- کولیس
- میکرومتر
- گیج داخلی
- ساعت اندازهگیری
- گیج ارتفاع
- ابزار اندازهگیری زوایا
- تجهیزات اندازهگیری زبری سطح
برای تعمیرات دقیقتر میتوان از تجهیزات اندازهگیری دیجیتال و سیستمهای CMM نیز استفاده کرد.
۱۶. تجهیزات تست غیرمخرب
در برخی تعمیرات، بدنه یا قطعات داخلی باید از نظر ترک و عیوب ساختاری بررسی شوند.
روشهای رایج NDT شامل موارد زیر هستند:
- VT یا بازرسی چشمی
- PT یا تست مایعات نافذ
- MT یا تست ذرات مغناطیسی
- UT یا تست التراسونیک
- RT در شرایط و کاربردهای خاص
انتخاب روش بازرسی به جنس قطعه، نوع عیب احتمالی و الزامات پروژه بستگی دارد.
۱۷. تجهیزات جوشکاری و تعمیر متالورژیکی
گاهی سطح بدنه یا قطعات شیر دچار خوردگی، سایش یا آسیب میشود.
در این شرایط ممکن است تعمیر متالورژیکی یا جوشکاری مورد نیاز باشد.
تجهیزات این بخش میتواند شامل موارد زیر باشد:
- دستگاه جوش
- تجهیزات پیشگرم
- تجهیزات کنترل دما
- کوره عملیات حرارتی
- تجهیزات سنگزنی
- ابزارهای آمادهسازی سطح
فرآیند جوشکاری باید بر اساس جنس قطعه و دستورالعمل تعمیر انجام شود.
۱۸. تجهیزات اندازهگیری گشتاور
در بعضی شیرها، گشتاور باز و بسته شدن اهمیت زیادی دارد.
تجهیزات Torque Measurement میتوانند برای بررسی عملکرد شیر و اکچویتور استفاده شوند.
این کار به تشخیص مشکلاتی مانند اصطکاک بالا، گیرکردن Stem و عملکرد نامناسب سیت کمک میکند.
۱۹. تجهیزات ایمنی Valve Shop
ایمنی در تعمیر شیرآلات فشار بالا اهمیت ویژهای دارد.
کارگاه باید به تجهیزات ایمنی مناسب مجهز باشد.
برخی تجهیزات ضروری عبارتاند از:
- حفاظ تست فشار
- سیستم کنترل از راه دور
- عینک و شیلد ایمنی
- دستکش مناسب
- کفش ایمنی
- تجهیزات جابهجایی ایمن
- سیستم تهویه
- علائم هشدار
- تجهیزات اطفای حریق
در زمان تست فشار، افراد غیرضروری نباید در محدوده خطر حضور داشته باشند.
مهمترین تجهیزات تعمیر شیرآلات فشار بالا
برای راهاندازی یک Valve Shop تخصصی، میتوان تجهیزات اصلی را به شکل زیر دستهبندی کرد:
| گروه تجهیزات | تجهیزات اصلی |
|---|---|
| جابهجایی | جرثقیل سقفی، لیفتراک، اسلینگ |
| تست | Pressure Test Bench، پمپ فشار بالا |
| ماشینکاری | تراش، فرز، بورینگ |
| سیت | Seat Machining، Lapping، Grinding |
| مونتاژ | Hydraulic Tools، Torque Wrench |
| شستوشو | Parts Washer |
| آمادهسازی سطح | Sandblasting |
| بازرسی | ابزارهای اندازهگیری و NDT |
| اکچویتور | تجهیزات تست پنوماتیک و هیدرولیک |
| تعمیر متالورژیکی | جوشکاری و عملیات حرارتی |
انتخاب تجهیزات مناسب برای تعمیر شیرهای فشار بالا
انتخاب ماشینآلات باید بر اساس نیاز واقعی کارگاه انجام شود.
مهمترین عوامل عبارتاند از:
سایز شیر
تجهیزات باید توانایی کار با کوچکترین و بزرگترین شیر مورد نظر را داشته باشند.
فشار کاری
تستبنچ و تجهیزات تست باید برای فشار مورد نیاز طراحی شده باشند.
وزن قطعات
ظرفیت جرثقیل و تجهیزات جابهجایی باید با وزن قطعات مطابقت داشته باشد.
نوع شیر
تجهیزات مورد نیاز برای Gate Valve ممکن است با Ball Valve یا Globe Valve متفاوت باشد.
جنس قطعات
جنس بدنه و قطعات داخلی روی روش ماشینکاری و تعمیر تأثیر دارد.
استانداردهای تعمیر و تست
تجهیزات باید با الزامات استانداردها و مشخصات فنی پروژه هماهنگ باشند.
جمعبندی
تعمیر شیرآلات فشار بالا یک فرآیند تخصصی است. این فرآیند فقط به باز کردن و تعویض قطعات محدود نمیشود.
یک Valve Shop حرفهای باید مجموعهای از تجهیزات ماشینکاری، تست، بازرسی، شستوشو، مونتاژ و جابهجایی را در اختیار داشته باشد.
دستگاه تست فشار، تجهیزات ماشینکاری سیت، ماشین تراش، فرز، بورینگ، تجهیزات لپینگ و سنگزنی و ابزارهای هیدرولیکی از مهمترین تجهیزات این کارگاه هستند.
انتخاب صحیح این تجهیزات باعث افزایش کیفیت تعمیر، کاهش زمان توقف تجهیزات و افزایش ایمنی در فرآیند تعمیرات میشود.
