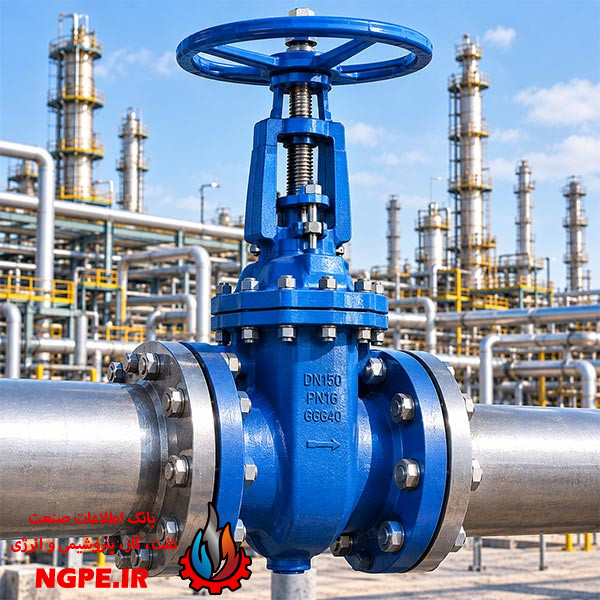

شیر دروازه ای یا Gate Valve چیست؟
شیر دروازهای یا Gate Valve یکی از انواع پرکاربرد شیرآلات صنعتی است که برای قطع و وصل جریان سیالات در خطوط لوله استفاده میشود. این تجهیز با حرکت یک قطعه به نام گیت (Gate) در مسیر عبور سیال، امکان باز یا بسته کردن کامل خط را فراهم میکند.
به دلیل ساختار مناسب، افت فشار پایین در حالت کاملاً باز و قابلیت استفاده در خطوط با قطرهای مختلف، این نوع تجهیز در صنایع نفت و گاز، پالایشگاهها، پتروشیمی، نیروگاهها، صنایع آب و فاضلاب و واحدهای فرآیندی کاربرد زیادی دارد.
در این مقاله بررسی میکنیم که Gate Valve چیست، چگونه کار میکند، چه انواعی دارد و در چه شرایطی استفاده از آن مناسب است.
شیر دروازه ای چیست؟
Gate Valve نوعی شیر صنعتی است که برای ایزوله کردن و قطع و وصل کامل جریان طراحی شده است. داخل بدنه آن یک گیت یا صفحه قرار دارد که با حرکت بالا و پایین، مسیر عبور سیال را باز یا مسدود میکند.
در حالت کاملاً باز، گیت از مسیر اصلی جریان خارج میشود و مسیر عبور سیال تقریباً بهطور کامل آزاد خواهد بود. در حالت بسته، گیت بین سطوح آببندی قرار گرفته و مانع عبور سیال میشود.
به همین دلیل، این مدل بیشتر برای قطع و وصل جریان کاربرد دارد و برای تنظیم مداوم دبی گزینه مناسبی محسوب نمیشود.
چرا به آن شیر دروازه ای گفته میشود؟
نام Gate Valve از مکانیزم داخلی آن گرفته شده است. قطعهای که جریان را قطع میکند مانند یک دروازه در مسیر لوله حرکت کرده و با پایین آمدن، مسیر عبور سیال را مسدود میکند.
در فارسی، این تجهیز با نامهای شیر دروازهای، شیر کشویی و گیت ولو نیز شناخته میشود. بنابراین در بسیاری از منابع فنی، عبارتهای «شیر کشویی» و «شیر دروازهای» به یک خانواده از تجهیزات اشاره دارند.
نحوه عملکرد Gate Valve
عملکرد این تجهیز بر اساس حرکت خطی گیت است.
در مدل دستی، با چرخاندن هندویل، ساقه حرکت کرده و گیت را به سمت بالا یا پایین منتقل میکند. زمانی که گیت کاملاً بالا باشد، جریان برقرار است و هنگامی که به سمت پایین حرکت کند، مسیر بسته میشود.
در مقایسه با تجهیزاتی مانند Ball Valve که با چرخش حدود ۹۰ درجهای عمل میکنند، Gate Valve معمولاً برای باز و بسته شدن کامل به زمان و تعداد دور بیشتری نیاز دارد.

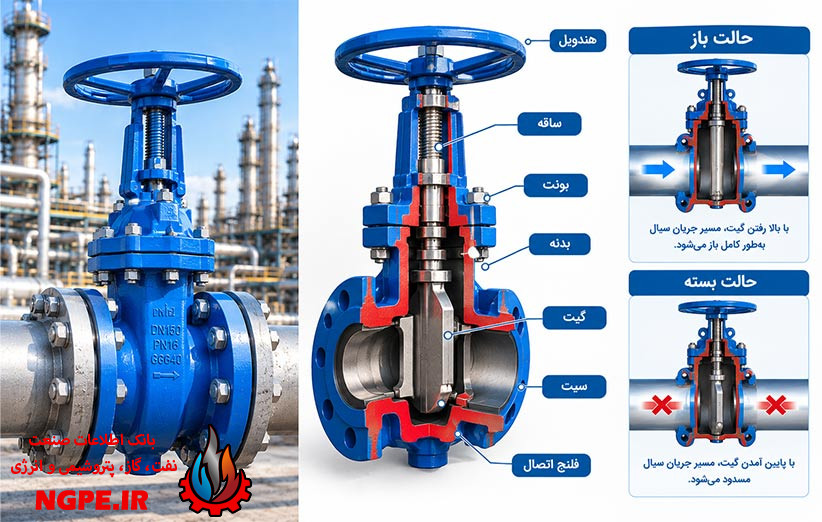

اجزای اصلی شیر دروازه ای
یک Gate Valve از چند بخش اصلی تشکیل شده است:
بدنه (Body)
بدنه محفظه اصلی تجهیز است و اجزای داخلی را در خود جای میدهد. جنس آن با توجه به فشار، دما و نوع سیال انتخاب میشود.
گیت (Gate)
گیت عضو اصلی قطعکننده جریان است. طراحی آن میتواند به شکل گوهای یا موازی باشد.
ساقه (Stem)
ساقه حرکت ایجادشده توسط هندویل یا عملگر را به گیت منتقل میکند.
سیت (Seat)
سطوح آببندی در دو طرف گیت قرار میگیرند و در زمان بسته بودن، به جلوگیری از عبور سیال کمک میکنند.
بونت (Bonnet)
بونت در قسمت بالایی بدنه قرار دارد و اجزایی مانند ساقه و مجموعه آببندی را در خود نگه میدارد.
هندویل (Handwheel)
در مدلهای دستی، هندویل برای حرکت دادن ساقه و باز یا بسته کردن تجهیز استفاده میشود.
انواع Gate Valve
شیرهای دروازهای بر اساس شکل گیت، طراحی ساقه و نوع ساختار به انواع مختلفی تقسیم میشوند.
۱. شیر دروازه ای گوه ای (Wedge Gate Valve)
در این مدل، گیت دارای ساختار گوهای است و هنگام بسته شدن بین دو سطح سیت قرار میگیرد.
این طراحی یکی از رایجترین انواع Gate Valve در کاربردهای صنعتی است و خود شامل مدلهایی مانند موارد زیر میشود:
- Solid Wedge
- Flexible Wedge
- Split Wedge
انتخاب هر مدل به شرایط فشار، دما و نوع سرویس بستگی دارد.
۲. شیر دروازه ای موازی (Parallel Gate Valve)
در مدل موازی، سطوح گیت بهصورت موازی طراحی شدهاند. این ساختار در برخی خطوط فرآیندی و کاربردهای خاص صنعتی مورد استفاده قرار میگیرد.
۳. مدل ساقه بالارونده (Rising Stem)
در این طراحی، ساقه هنگام باز و بسته شدن به سمت بالا یا پایین حرکت میکند. یکی از مزایای این ساختار، امکان تشخیص وضعیت تجهیز از روی موقعیت ساقه است.
۴. مدل ساقه غیر بالارونده (Non-Rising Stem)
در این نوع، حرکت ساقه در داخل مجموعه انجام میشود و ارتفاع خارجی تجهیز تغییر قابلتوجهی ندارد.
این ویژگی میتواند در محلهایی که فضای عمودی محدود است، مفید باشد.
کاربرد Gate Valve در صنایع نفت و گاز
Gate Valve یکی از تجهیزات مهم در خطوط انتقال و واحدهای فرآیندی نفت و گاز است. مهمترین کاربرد آن ایزوله کردن بخشهای مختلف سیستم است.
از این تجهیز میتوان در موارد زیر استفاده کرد:
- خطوط انتقال نفت خام
- خطوط انتقال گاز طبیعی
- پالایشگاهها
- مجتمعهای پتروشیمی
- خطوط فرآیندی
- ورودی و خروجی مخازن
- سیستمهای آب صنعتی
- خطوط بخار
- واحدهای فرآورش گاز
- خطوط مکش و دهش تجهیزات
- جداسازی تجهیزات برای تعمیرات
در سرویسهای حساس، نوع طراحی، جنس قطعات و کلاس فشاری باید مطابق مشخصات پروژه انتخاب شود.
کاربرد Gate Valve در پالایشگاه
در پالایشگاهها تعداد زیادی خط فرآیندی وجود دارد که باید در زمان تعمیرات، راهاندازی یا شرایط اضطراری قابلیت جداسازی داشته باشند.
به همین دلیل، Gate Valve میتواند در نقاط مختلف خطوط نصب شود تا امکان ایزوله کردن تجهیزات و بخشهای مختلف واحد فراهم شود.
البته نوع تجهیز، ابعاد، کلاس فشار و متریال باید بر اساس شرایط فرآیند و استانداردهای طراحی پروژه مشخص شود.
مزایای شیر دروازه ای
افت فشار پایین
در حالت کاملاً باز، گیت از مسیر اصلی جریان خارج میشود. این ویژگی باعث میشود افت فشار در بسیاری از کاربردها نسبتاً پایین باشد.
مناسب برای خطوط بزرگ
این تجهیزات در اندازههای مختلف تولید میشوند و برای خطوط با قطر بالا نیز کاربرد دارند.
قابلیت جداسازی کامل جریان
هدف اصلی این تجهیز قطع و وصل کامل جریان است و میتواند برای ایزوله کردن بخشهای مختلف یک سیستم استفاده شود.
مناسب برای سرویسهای مختلف
با انتخاب متریال و طراحی مناسب، میتوان از مدلهای مختلف آن در سیستمهای انتقال آب، نفت، گاز، بخار و سایر سیالات استفاده کرد.
مسیر عبور مناسب در حالت باز
وقتی گیت کاملاً باز است، مسیر عبور سیال نسبتاً مستقیم خواهد بود و در بسیاری از طراحیها مقاومت جریان پایین است.
معایب Gate Valve
این تجهیز در کنار مزایا، محدودیتهایی نیز دارد:
- سرعت باز و بسته شدن آن معمولاً پایین است.
- برای کنترل دقیق و مداوم جریان طراحی نشده است.
- استفاده طولانیمدت در وضعیت نیمهباز میتواند باعث آسیب به قطعات داخلی شود.
- برخی مدلها به فضای عمودی زیادی برای حرکت ساقه نیاز دارند.
- تعمیر یا تعویض قطعات داخلی ممکن است نیازمند خارج کردن تجهیز از سرویس باشد.
بنابراین نباید صرفاً بر اساس قیمت یا اندازه خط، یک مدل را انتخاب کرد.
آیا Gate Valve برای کنترل جریان مناسب است؟
بهطور معمول، خیر.
وظیفه اصلی این تجهیز قطع و وصل جریان است. هنگامی که گیت در وضعیت نیمهباز قرار میگیرد، جریان سیال از یک مسیر محدود عبور میکند و میتواند باعث ایجاد آشفتگی، ارتعاش و فرسایش در بخشهای داخلی شود.
برای کنترل مداوم دبی، معمولاً باید از تجهیزات مخصوص کنترل جریان مانند Control Valve استفاده کرد.
تفاوت Gate Valve و Butterfly Valve
در Gate Valve، یک گیت در مسیر جریان بالا و پایین میرود؛ اما در Butterfly Valve، یک دیسک حول محور خود میچرخد.
مدل پروانهای معمولاً ساختار فشردهتر و وزن کمتری دارد و در خطوط با قطر بالا بسیار مورد استفاده قرار میگیرد. Gate Valve نیز در بسیاری از کاربردهای ایزولاسیون، بهخصوص زمانی که مسیر عبور کاملاً باز مورد توجه است، انتخاب مناسبی است.
نکات مهم در انتخاب Gate Valve
برای انتخاب صحیح باید شرایط خط و فرآیند بهصورت کامل بررسی شود. مهمترین پارامترها عبارتاند از:
- قطر اسمی خط
- فشار کاری
- دمای عملیاتی
- نوع سیال
- کلاس فشاری
- جنس بدنه
- نوع گیت
- جنس سیت
- نوع ساقه
- نوع اتصال
- شرایط محیطی
- تعداد دفعات عملکرد
- الزامات ایمنی
- استانداردهای پروژه
برای صنایع نفت، گاز و پتروشیمی، بررسی مشخصات فنی سازنده و الزامات مهندسی پیش از خرید اهمیت زیادی دارد.
نگهداری و بازرسی
بازرسی دورهای میتواند از خرابی ناگهانی و نشتی جلوگیری کند. در برنامه تعمیرات باید وضعیت بدنه، فلنجها، ساقه، هندویل، سیت و سیستم آببندی بررسی شود.
نشتی از اطراف ساقه یا عبور سیال در زمان بسته بودن تجهیز میتواند نشانه وجود مشکل در آببندی یا اجزای داخلی باشد.
همچنین اعمال نیروی بیش از حد به هندویل برای باز یا بسته کردن تجهیز میتواند به ساقه یا قطعات داخلی آسیب برساند.
استانداردهای مرتبط
Gate Valveهای مورد استفاده در صنایع نفت و گاز بر اساس استانداردهای مختلف طراحی، تولید و آزمایش میشوند. این استانداردها الزامات مربوط به طراحی، ابعاد، متریال، تست و عملکرد را مشخص میکنند.
استانداردهای API، ASME و ISO از مراجع شناختهشده در این حوزه هستند. با این حال، استاندارد دقیق مورد نیاز باید بر اساس نوع تجهیز و مشخصات پروژه تعیین شود.
جمعبندی
شیر دروازهای یا Gate Valve یکی از مهمترین تجهیزات برای قطع و وصل و ایزوله کردن جریان در خطوط لوله است. این محصول به دلیل افت فشار پایین در حالت کاملاً باز، قابلیت استفاده در خطوط با قطر بالا و تنوع در طراحی، در صنایع نفت و گاز، پالایشگاه، پتروشیمی، نیروگاه و آب کاربرد فراوانی دارد.
مدلهای Wedge، Parallel، Rising Stem و Non-Rising Stem از انواع شناختهشده این تجهیز هستند. انتخاب مناسب باید بر اساس فشار، دما، نوع سیال، قطر خط، جنس قطعات و شرایط عملیاتی انجام شود.
نکته مهم این است که Gate Valve برای کنترل مداوم دبی طراحی نشده است و کاربرد اصلی آن قطع و وصل کامل جریان و جداسازی بخشهای مختلف سیستم است. نصب صحیح و نگهداری منظم نیز نقش مهمی در افزایش عمر مفید و کاهش احتمال نشتی و خرابی دارد.
