شیر پروانه ای یا Butterfly Valve چیست؟
شیر پروانهای یا Butterfly Valve یکی از تجهیزات پرکاربرد برای قطع، وصل و کنترل جریان سیالات در خطوط لوله است. این تجهیز به دلیل وزن کم، ساختار نسبتاً ساده، سرعت عملکرد مناسب و اشغال فضای کمتر، در صنایع مختلف از جمله نفت و گاز، پتروشیمی، آب و فاضلاب، نیروگاهها و صنایع فرآیندی مورد استفاده قرار میگیرد.
در این مقاله با نحوه عملکرد، اجزای اصلی، انواع، کاربردها، مزایا و معایب Butterfly Valve آشنا میشویم و تفاوت آن را با برخی از شیرهای صنعتی دیگر بررسی میکنیم.
شیر پروانه ای چیست؟

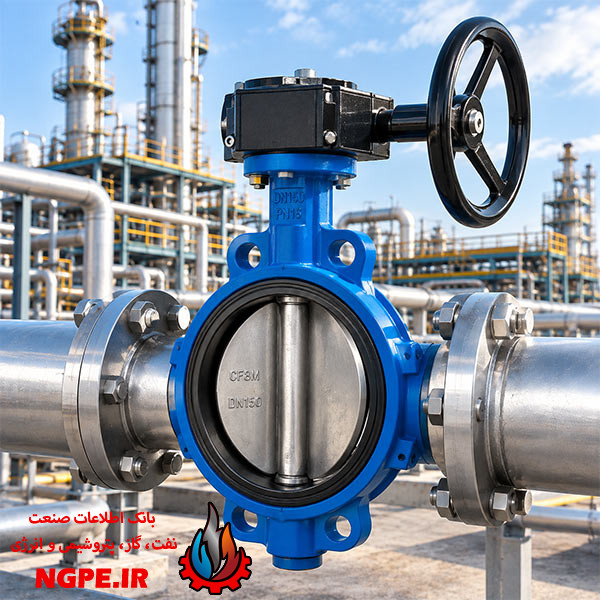

شیر پروانهای نوعی شیر صنعتی با عملکرد چرخشی است که در قسمت داخلی آن یک دیسک (Disc) قرار دارد. این دیسک حول یک محور میچرخد و با تغییر موقعیت خود، میزان عبور سیال را کنترل میکند.
زمانی که دیسک در راستای مسیر لوله قرار داشته باشد، جریان میتواند از داخل تجهیز عبور کند. با چرخش دیسک، مسیر عبور محدود یا کاملاً مسدود میشود.
یکی از ویژگیهای مهم این نوع طراحی، امکان باز و بسته شدن سریع با چرخش تقریباً ۹۰ درجهای است.

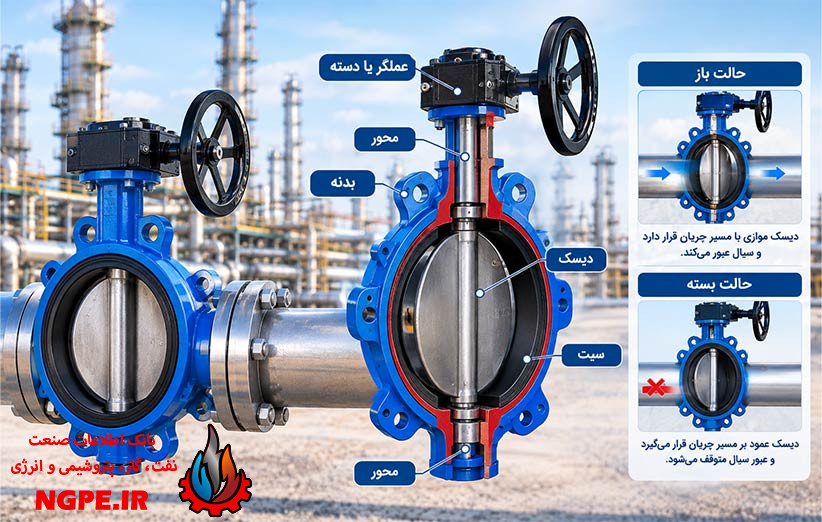

اجزای اصلی Butterfly Valve
ساختار این تجهیز از چند بخش اصلی تشکیل شده است که هرکدام وظیفه مشخصی دارند.
۱. بدنه (Body)
بدنه، بخش اصلی تجهیز است و دیسک، محور و سایر قطعات داخلی را در خود نگه میدارد. جنس بدنه بر اساس فشار، دما و نوع سیال انتخاب میشود.
۲. دیسک (Disc)
دیسک مهمترین قطعه داخلی است که با چرخش حول محور خود، مسیر عبور سیال را باز یا بسته میکند.
۳. محور یا ساقه (Stem)
محور حرکت عملگر یا دسته را به دیسک منتقل میکند. طراحی آن میتواند بهصورت یکتکه یا دو تکه باشد.
۴. سیت (Seat)
سیت در اطراف دیسک قرار گرفته و وظیفه آببندی مسیر را بر عهده دارد. جنس آن بسته به شرایط کاری میتواند فلزی یا الاستومری باشد.
۵. عملگر یا دسته
در مدلهای کوچک، معمولاً از دسته دستی استفاده میشود. برای سایزهای بزرگتر یا سیستمهای اتوماتیک میتوان از عملگرهای پنوماتیکی، الکتریکی یا هیدرولیکی استفاده کرد.
نحوه عملکرد شیر پروانه ای
عملکرد Butterfly Valve بر پایه چرخش دیسک انجام میشود.
در حالت کاملاً باز، دیسک تقریباً موازی با مسیر جریان قرار میگیرد و سیال با مقاومت نسبتاً کمی عبور میکند.
با چرخاندن دسته یا عملگر، دیسک حول محور خود حرکت کرده و سطح بیشتری از مسیر جریان را مسدود میکند. در حالت بسته، دیسک در مقابل مسیر جریان قرار گرفته و مانع عبور سیال میشود.
به دلیل مکانیزم ساده و چرخش محدود، این مدل برای عملیات قطع و وصل سریع مناسب است.
انواع شیر پروانه ای
Butterfly Valve را میتوان بر اساس نوع طراحی بدنه، نحوه اتصال و ساختار محور به مدلهای مختلف تقسیم کرد.
شیر پروانه ای ویفری (Wafer)
مدل ویفری بین دو فلنج خط لوله قرار میگیرد و با استفاده از پیچ و مهره در محل نصب ثابت میشود.
این مدل به دلیل وزن و ابعاد مناسب، در بسیاری از خطوط صنعتی کاربرد دارد.
شیر پروانه ای لاگ (Lug)
در مدل Lug، بدنه دارای گوشوارههای مخصوص برای اتصال پیچها است. این طراحی امکان نصب و جداسازی راحتتر در برخی سیستمها را فراهم میکند.
یکی از ویژگیهای مهم این مدل، امکان جداسازی یک سمت خط در برخی کاربردها بدون نیاز به خارج کردن کامل تجهیز از محل نصب است.
شیر پروانه ای فلنجی (Flanged)
این مدل دارای فلنج در دو طرف بدنه است و با پیچ و مهره به فلنجهای خط لوله متصل میشود.
مدل فلنجی معمولاً در کاربردهایی که استحکام اتصال و شرایط فشاری اهمیت بیشتری دارد، مورد توجه قرار میگیرد.
شیر پروانه ای با محور هممرکز
در طراحی هممرکز، محور دیسک در مرکز بدنه و مسیر جریان قرار دارد. این مدل ساختار سادهای داشته و در کاربردهای عمومی بسیار رایج است.
شیر پروانه ای با محور غیرهممرکز
در مدلهای غیرهممرکز، محور نسبت به مرکز دیسک یا سیت جابهجا شده است. این طراحی میتواند اصطکاک بین دیسک و سیت را کاهش دهد و برای شرایط کاری سختتر مناسب باشد.
مدلهای Double Offset و Triple Offset از نمونههای مهم این گروه هستند.
کاربرد Butterfly Valve در صنایع نفت و گاز
شیرهای پروانهای در بخشهای مختلف صنایع نفت و گاز و پتروشیمی استفاده میشوند. برخی از کاربردهای رایج عبارتاند از:
- خطوط انتقال سیالات
- سیستمهای خنککاری
- خطوط آب صنعتی
- سیستمهای تهویه و گاز
- واحدهای پالایشگاهی
- تأسیسات پتروشیمی
- سیستمهای آتشنشانی صنعتی
- خطوط فرآیندی با قطر بالا
- سیستمهای ورودی و خروجی مخازن
البته انتخاب این تجهیز برای سرویسهای هیدروکربنی یا شرایط فشار و دمای بالا باید بر اساس مشخصات فنی و طراحی مناسب انجام شود.
مزایای شیر پروانه ای
استفاده گسترده از این نوع تجهیز به دلیل مزایای مختلف آن است.
وزن کم
در مقایسه با برخی مدلهای مشابه، ساختار فشرده باعث کاهش وزن کلی میشود. این ویژگی در خطوط با قطر بزرگ اهمیت بیشتری دارد.
ابعاد فشرده
Butterfly Valve فضای کمی در طول خط لوله اشغال میکند و همین موضوع نصب آن را در فضاهای محدود آسانتر میکند.
عملکرد سریع
چرخش تقریباً ۹۰ درجهای امکان باز و بسته شدن سریع را فراهم میکند.
هزینه مناسب
در بسیاری از کاربردها، هزینه خرید و نصب این مدل نسبت به برخی شیرهای صنعتی دیگر پایینتر است.
نگهداری نسبتاً آسان
تعداد قطعات و ساختار نسبتاً ساده باعث میشود تعمیر و بازرسی آن در بسیاری از کاربردها آسان باشد.
مناسب برای خطوط با قطر بالا
یکی از مهمترین مزیتهای این مدل، امکان استفاده در خطوط بزرگ با وزن و ابعاد نسبتاً مناسب است.
معایب شیر پروانه ای
با وجود مزایا، این نوع تجهیز محدودیتهایی نیز دارد:
- دیسک حتی در حالت باز در مسیر جریان باقی میماند.
- در برخی طراحیها افت فشار آن از یک مسیر کاملاً باز بیشتر است.
- انتخاب نامناسب سیت میتواند در دماهای بالا باعث کاهش عمر تجهیز شود.
- برای برخی سرویسهای فشار و دمای بسیار بالا باید از طراحیهای ویژه استفاده شود.
- استفاده از مدل نامناسب برای کنترل دقیق جریان میتواند باعث فرسایش یا عملکرد نامطلوب شود.
تفاوت Butterfly Valve و Gate Valve
شیر دروازهای برای قطع و وصل جریان از یک دروازه استفاده میکند که در راستای عمودی حرکت میکند؛ در حالی که در مدل پروانهای، دیسک حول محور خود میچرخد.
Butterfly Valve معمولاً وزن و ابعاد کمتری دارد و برای خطوط با قطر بزرگ گزینه جذابی است. Gate Valve نیز در بسیاری از کاربردهای قطع و وصل، بهخصوص زمانی که مسیر عبور کاملاً باز و افت فشار پایین مورد توجه باشد، کاربرد گستردهای دارد.
نکات مهم هنگام انتخاب شیر پروانه ای
انتخاب مدل مناسب باید بر اساس شرایط واقعی خط لوله انجام شود. مهمترین پارامترهایی که باید بررسی شوند عبارتاند از:
- قطر اسمی خط
- فشار کاری
- دمای عملیاتی
- نوع سیال
- سرعت جریان
- جنس بدنه
- جنس دیسک
- جنس سیت
- نوع اتصال
- نوع عملگر
- تعداد دفعات باز و بسته شدن
- شرایط محیطی
- الزامات ایمنی و استانداردهای پروژه
برای سرویسهای حساس نفت و گاز، مشخصات فنی سازنده و استانداردهای مورد نیاز پروژه باید پیش از انتخاب بررسی شوند.
نگهداری و بازرسی
بازرسی دورهای باعث میشود مشکلات احتمالی پیش از تبدیل شدن به خرابی جدی شناسایی شوند. بررسی نشتی، خوردگی، وضعیت سیت، عملکرد دیسک و سلامت عملگر از مهمترین اقدامات نگهداری است.
در مدلهای دارای عملگر پنوماتیکی یا الکتریکی، عملکرد تجهیزات جانبی و سیستم فرمان نیز باید طبق برنامه تعمیرات بررسی شود.
جمعبندی
شیر پروانهای یا Butterfly Valve یکی از تجهیزات مهم در سیستمهای انتقال و کنترل سیالات است که به دلیل وزن کم، طراحی فشرده، سرعت عملکرد مناسب و قابلیت استفاده در خطوط با قطر بالا، کاربرد گستردهای در صنایع نفت و گاز، پتروشیمی، آب و نیروگاه دارد.
مدلهای Wafer، Lug، Flanged، Concentric، Double Offset و Triple Offset از انواع شناختهشده این تجهیز هستند. هرکدام برای شرایط خاصی طراحی شدهاند و انتخاب صحیح آنها باید بر اساس فشار، دما، نوع سیال، قطر خط و شرایط عملیاتی انجام شود.
استفاده از مدل مناسب، نصب صحیح و انجام بازرسیهای دورهای میتواند به افزایش عمر تجهیز، کاهش نشتی و بهبود ایمنی و عملکرد سیستم کمک کند.
