شیر توپی یا Ball Valve چیست؟
شیر توپی یا Ball Valve یکی از پرکاربردترین تجهیزات برای کنترل جریان سیالات در صنایع مختلف است. این تجهیز با استفاده از یک عضو کرویشکل که درون بدنه قرار دارد، امکان قطع و وصل سریع جریان را فراهم میکند. طراحی ساده، عملکرد سریع و قابلیت آببندی مناسب باعث شده است این محصول در صنایع نفت، گاز، پتروشیمی، آب، نیروگاه و صنایع فرآیندی کاربرد گستردهای داشته باشد.
در این مقاله با ساختار، نحوه عملکرد، انواع، مزایا، معایب و کاربردهای Ball Valve آشنا میشویم.
شیر توپی چیست؟
شیر توپی نوعی شیر صنعتی است که در قسمت داخلی آن یک گوی کروی دارای سوراخ عبوری قرار گرفته است. با چرخش این گوی، مسیر عبور سیال باز یا بسته میشود.
هنگامی که سوراخ گوی در امتداد مسیر لوله قرار میگیرد، جریان عبور میکند. با چرخاندن گوی به اندازه ۹۰ درجه، مسیر عبور بسته شده و جریان متوقف میشود.
به همین دلیل، این نوع تجهیز برای کاربردهایی که نیاز به قطع و وصل سریع و مطمئن جریان دارند، گزینه مناسبی محسوب میشود.

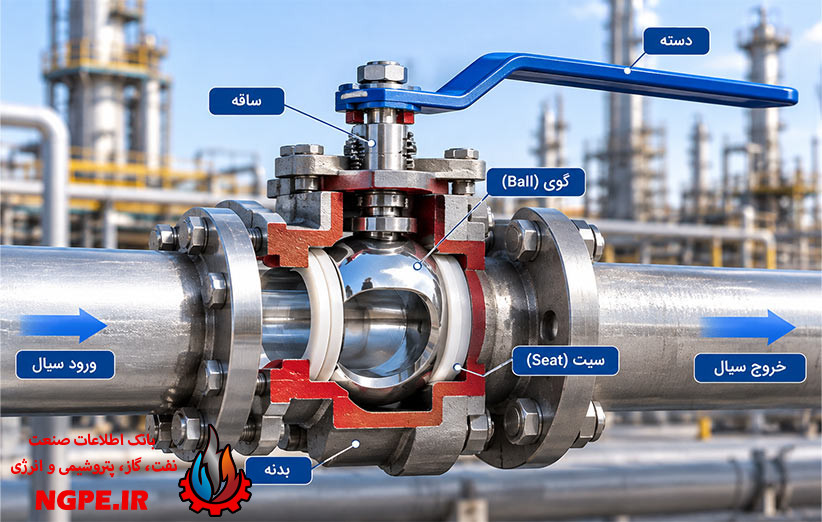

اجزای اصلی Ball Valve
ساختار این تجهیز نسبتاً ساده است، اما هر یک از اجزای آن نقش مهمی در عملکرد و آببندی سیستم دارند.
۱. بدنه (Body)
اجزای داخلی را در خود جای میدهد و باید توانایی تحمل فشار و دمای کاری سیستم را داشته باشد. بدنه میتواند از موادی مانند فولاد کربنی، فولاد زنگنزن و آلیاژهای مختلف ساخته شود.
۲. گوی یا Ball
مهمترین بخش داخلی، گوی کروی است که دارای یک مسیر عبور سیال است. چرخش این قطعه باعث باز یا بسته شدن مسیر میشود.
۳. سیت (Seat)
سیت در اطراف گوی قرار میگیرد و وظیفه ایجاد آببندی را بر عهده دارد. انتخاب جنس مناسب سیت به دما، فشار و نوع سیال بستگی دارد.
۴. ساقه (Stem)
ساقه، حرکت دسته یا عملگر را به گوی منتقل میکند و باعث چرخش آن میشود.
۵. دسته یا عملگر
در مدلهای دستی، دسته برای چرخاندن ساقه استفاده میشود. در سیستمهای اتوماتیک میتوان از عملگرهای پنوماتیکی، الکتریکی یا هیدرولیکی استفاده کرد.
نحوه عملکرد شیر توپی چگونه است؟
عملکرد Ball Valve بر پایه چرخش گوی داخلی انجام میشود. این فرآیند معمولاً در دو حالت اصلی قرار دارد:
حالت باز:
مسیر عبوری گوی با مسیر لوله همراستا است و سیال میتواند از داخل تجهیز عبور کند.
حالت بسته:
گوی حدود ۹۰ درجه میچرخد و قسمت بدون سوراخ در برابر مسیر جریان قرار میگیرد. در این وضعیت، عبور سیال متوقف میشود.
به دلیل چرخش کوتاه ۹۰ درجهای، سرعت باز و بسته شدن این مدل نسبت به بسیاری از انواع دیگر بالاست.
انواع شیر توپی
Ball Valve بر اساس ساختار، تعداد مسیرها، نوع بدنه و نوع اتصال به مدلهای مختلفی تقسیم میشود.
شیر توپی شناور (Floating Ball Valve)
در این طراحی، گوی بهصورت کاملاً ثابت به محور متصل نیست و فشار سیال به حرکت آن به سمت سیت کمک میکند. این مدل در بسیاری از کاربردهای صنعتی و فرآیندی استفاده میشود.
شیر توپی ترونیون (Trunnion Mounted Ball Valve)
در مدل ترونیون، گوی توسط یک سیستم نگهدارنده در بالا و پایین مهار میشود. این طراحی برای کاربردهای فشار بالا و قطرهای بزرگ مناسبتر است و نیروی مورد نیاز برای چرخاندن گوی را کاهش میدهد.
مدل یکتکه
بدنه در این مدل بهصورت یکپارچه ساخته شده و ساختار سادهای دارد. این نوع معمولاً برای کاربردهای عمومی مورد استفاده قرار میگیرد.
مدل دو تکه
بدنه از دو بخش تشکیل شده است که به یکدیگر متصل میشوند. این طراحی در بسیاری از تجهیزات صنعتی رایج است.

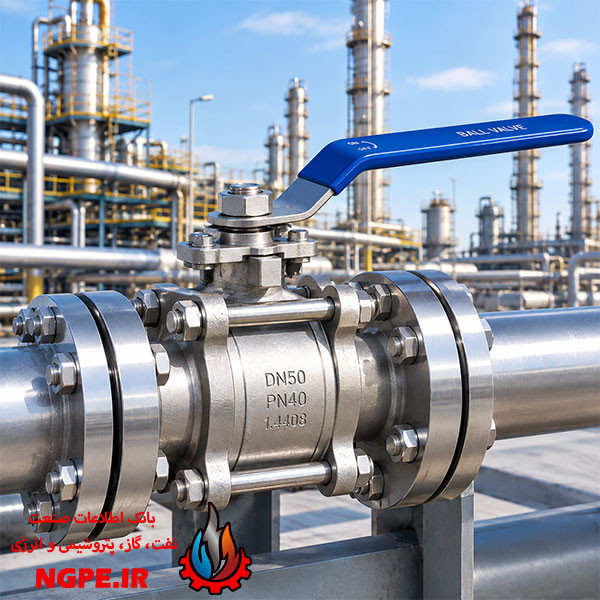

مدل سه تکه
در این نوع، بدنه از سه قسمت تشکیل شده و امکان جداسازی و تعمیر آسانتر قطعات داخلی را فراهم میکند. مدل سهتکه در بسیاری از خطوط فرآیندی و کاربردهای صنعتی مورد استفاده قرار میگیرد.
شیر توپی چندراهه
این مدل بیش از دو مسیر جریان دارد و میتواند برای تغییر مسیر سیال یا ترکیب و جداسازی جریانها استفاده شود. مدلهای سهراهه و چهارراهه از نمونههای رایج هستند.
کاربردهای Ball Valve در صنایع نفت و گاز
این تجهیز یکی از گزینههای متداول در بسیاری از بخشهای صنعت نفت و گاز است. از جمله کاربردهای آن میتوان به موارد زیر اشاره کرد:
- خطوط انتقال نفت خام
- خطوط انتقال گاز طبیعی
- واحدهای پالایشگاهی
- مجتمعهای پتروشیمی
- تجهیزات فرآیندی
- خطوط سوخت
- سیستمهای ذخیرهسازی
- واحدهای جداسازی و فرآورش گاز
- سیستمهای قطع اضطراری جریان
در برخی کاربردهای حساس، از طراحیهایی استفاده میشود که قابلیت عملکرد سریع و آببندی مطمئن داشته باشند.
مزایای شیر توپی
استفاده گسترده از این مدل به دلیل ویژگیهای مختلف آن است. مهمترین مزایا عبارتاند از:
سرعت عملکرد بالا
چرخش ۹۰ درجهای باعث میشود عملیات باز و بسته کردن در مدت کوتاهی انجام شود.
آببندی مناسب
طراحی گوی و سیت میتواند امکان آببندی بسیار خوبی را فراهم کند و از نشت سیال جلوگیری نماید.
افت فشار پایین
در حالت کاملاً باز، مسیر عبور سیال در بسیاری از طراحیها نسبتاً مستقیم است و افت فشار کمی ایجاد میکند.
طراحی نسبتاً ساده
تعداد قطعات اصلی محدود است و همین موضوع میتواند تعمیر و نگهداری را سادهتر کند.
قابلیت اتوماسیون
امکان نصب عملگرهای مختلف روی Ball Valve وجود دارد و میتوان آن را در سیستمهای کنترل خودکار به کار برد.
مناسب برای سیالات مختلف
با انتخاب صحیح متریال بدنه، سیت و قطعات داخلی، میتوان از این تجهیز برای طیف گستردهای از سیالات استفاده کرد.
معایب شیر توپی
با وجود مزایای متعدد، استفاده از این مدل برای همه شرایط مناسب نیست.
- برای کنترل دقیق و مداوم دبی معمولاً انتخاب ایدهآلی نیست.
- در برخی شرایط، ذرات موجود در سیال میتوانند به سیت آسیب وارد کنند.
- انتخاب نامناسب متریال ممکن است باعث خوردگی یا خرابی زودهنگام شود.
- در برخی مدلها، تعمیرات داخلی نسبت به طراحیهای خاص دیگر دشوارتر است.
بنابراین انتخاب این تجهیز باید بر اساس شرایط واقعی فرآیند انجام شود.
تفاوت Ball Valve با Butterfly Valve
هر دو نوع دارای مکانیزم چرخشی هستند، اما عضو اصلی آنها متفاوت است. در مدل توپی، یک گوی سوراخدار در مسیر قرار دارد، در حالی که در مدل پروانهای یک دیسک حول محور خود میچرخد.
مدل پروانهای معمولاً برای خطوط با قطر بزرگ به دلیل وزن و ابعاد مناسب مورد توجه قرار میگیرد؛ در مقابل، Ball Valve در بسیاری از کاربردها آببندی بسیار خوبی ارائه میدهد.
نکات مهم هنگام انتخاب Ball Valve
برای انتخاب صحیح این تجهیز باید مشخصات فرآیند بهدقت بررسی شود. مهمترین پارامترها عبارتاند از:
- فشار کاری
- دمای عملیاتی
- نوع و خواص سیال
- قطر خط لوله
- کلاس فشاری
- جنس بدنه
- جنس سیت و آببندها
- نوع اتصال
- نوع عملگر
- الزامات ایمنی
- شرایط محیطی و خورندگی
همچنین در پروژههای نفت، گاز و پتروشیمی باید استانداردهای فنی و مشخصات پروژه پیش از خرید بررسی شوند.
نگهداری و بازرسی
بازرسی دورهای به افزایش عمر مفید تجهیزات و کاهش احتمال خرابی کمک میکند. بررسی نشتی، وضعیت اتصالات، عملکرد دسته یا عملگر و شرایط سیت از جمله موارد مهم در تعمیر و نگهداری هستند.
در مدلهای اتوماتیک، عملکرد عملگر و تجهیزات جانبی نیز باید مطابق برنامه تعمیرات بررسی شود.
جمعبندی
شیر توپی یا Ball Valve یکی از تجهیزات مهم برای قطع و وصل جریان در صنایع نفت، گاز، پتروشیمی و بسیاری از فرآیندهای صنعتی است. ساختار مبتنی بر گوی چرخان، عملکرد سریع، افت فشار نسبتاً پایین و قابلیت آببندی مناسب از مهمترین ویژگیهای آن به شمار میرود.
این تجهیزات در مدلهایی مانند Floating، Trunnion Mounted، یکتکه، دوتکه، سهتکه و چندراهه تولید میشوند و انتخاب هر مدل باید بر اساس فشار، دما، نوع سیال، اندازه خط و شرایط عملیاتی صورت گیرد.
استفاده از مدل مناسب و انجام بازرسی و نگهداری منظم میتواند به افزایش ایمنی، کاهش نشتی و بهبود عملکرد خطوط فرآیندی کمک کند.
