انواع شیرآلات صنعتی در صنایع نفت و گاز
شیرآلات صنعتی یکی از مهمترین تجهیزات مورد استفاده در صنایع نفت، گاز و پتروشیمی هستند. این تجهیزات برای قطع و وصل جریان، کنترل دبی، تنظیم فشار و جلوگیری از برگشت سیال در خطوط لوله و تجهیزات فرایندی به کار میروند. انتخاب صحیح نوع شیر متناسب با فشار، دما، نوع سیال و شرایط عملیاتی، نقش مهمی در ایمنی و عملکرد پایدار واحدهای صنعتی دارد.
در پالایشگاهها، مجتمعهای پتروشیمی، تأسیسات انتقال نفت و گاز و واحدهای فرآیندی، انواع مختلفی از شیرهای صنعتی استفاده میشود که هرکدام طراحی، کاربرد و ویژگیهای خاص خود را دارند.
شیرآلات صنعتی چیست؟
شیر صنعتی یا Industrial Valve تجهیزی مکانیکی است که در مسیر عبور سیالات نصب میشود و امکان کنترل جریان را فراهم میکند. این تجهیزات میتوانند جریان را بهطور کامل متوقف کنند، مسیر عبور سیال را تغییر دهند یا میزان عبور آن را تنظیم کنند.
شیرهای مورد استفاده در صنایع نفت و گاز باید بتوانند در شرایط سخت عملیاتی مانند فشار بالا، دمای زیاد، سیالات خورنده و محیطهای خطرناک عملکرد قابل اعتمادی داشته باشند.

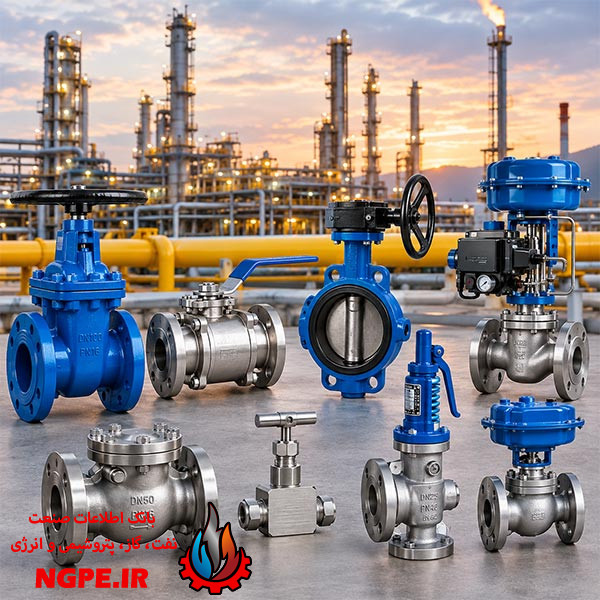

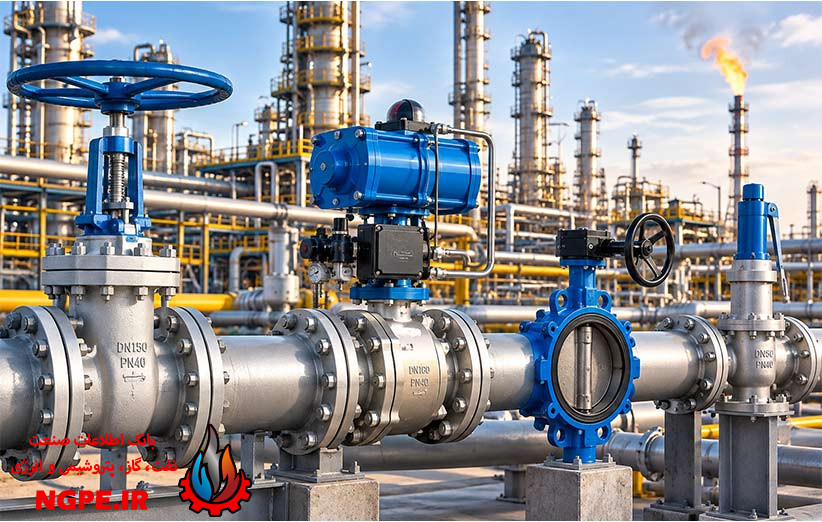

مهمترین انواع شیرآلات صنعتی در نفت و گاز
با توجه به نوع عملکرد، ساختار و کاربرد، شیرهای صنعتی به گروههای مختلفی تقسیم میشوند. برخی از مهمترین مدلهای مورد استفاده در صنایع نفت و گاز عبارتاند از:
۱. شیر دروازهای (Gate Valve)
شیر دروازهای یکی از تجهیزات متداول در خطوط انتقال نفت و گاز است. در این مدل، یک دیسک یا دروازه بهصورت عمودی حرکت میکند و با قرار گرفتن در مسیر جریان، عبور سیال را متوقف میسازد.
این مدل بیشتر برای قطع و وصل جریان استفاده میشود و معمولاً برای کنترل دقیق دبی گزینه مناسبی نیست.
مزایا:
- افت فشار نسبتاً کم در حالت کاملاً باز
- مناسب برای خطوط با قطر بالا
- قابلیت استفاده در فشارهای مختلف
- طراحی مناسب برای قطع کامل جریان
کاربردها:
- خطوط انتقال نفت و گاز
- پالایشگاهها
- مخازن و تجهیزات فرایندی
- خطوط آب و بخار صنعتی
۲. شیر توپی (Ball Valve)
شیر توپی دارای یک عضو کروی با سوراخ عبوری است که با چرخش آن، مسیر جریان باز یا بسته میشود. این مدل به دلیل سرعت عملکرد بالا و قابلیت ایجاد قطع کامل، کاربرد گستردهای در صنایع نفت و گاز دارد.
یکی از ویژگیهای مهم آن، امکان استفاده در سیستمهایی است که نیاز به قطع سریع جریان دارند.
مزایا:
- عملکرد سریع
- آببندی مناسب
- افت فشار کم
- مناسب برای سیالات مختلف
- قابلیت استفاده در سیستمهای اتوماسیون
در خطوط گاز، واحدهای فرآیندی و سیستمهای انتقال هیدروکربن، این مدل بسیار مورد استفاده قرار میگیرد.
۳. شیر پروانهای (Butterfly Valve)
در شیر پروانهای، یک دیسک در مرکز مسیر جریان قرار دارد و با چرخش حول محور خود، جریان را کنترل میکند. وزن کم، ابعاد مناسب و هزینه نسبتاً پایین باعث شده است این مدل در بسیاری از تأسیسات صنعتی استفاده شود.
شیرهای پروانهای بهخصوص در خطوط با قطر بزرگ کاربرد زیادی دارند.
مزایای اصلی:
- وزن و ابعاد کمتر نسبت به برخی مدلهای مشابه
- نصب و نگهداری نسبتاً آسان
- مناسب برای خطوط با قطر بالا
- امکان تجهیز به عملگرهای پنوماتیکی و الکتریکی
۴. شیر کروی (Globe Valve)
شیر کروی برای تنظیم و کنترل جریان طراحی شده است. ساختار داخلی آن باعث میشود بتوان میزان عبور سیال را با دقت مناسبی تغییر داد.
این مدل در سیستمهایی که کنترل دبی اهمیت زیادی دارد، گزینه مناسبی محسوب میشود.
کاربردهای رایج:
- سیستمهای بخار
- خطوط فرآیندی
- سیستمهای کنترل جریان
- واحدهای پالایشگاهی و پتروشیمی
یکی از معایب آن نسبت به شیر دروازهای، افت فشار بیشتر به دلیل طراحی مسیر داخلی است.
۵. شیر یکطرفه (Check Valve)
شیر یکطرفه برای جلوگیری از برگشت سیال در خطوط لوله استفاده میشود. این تجهیز بدون نیاز به فرمان مستقیم اپراتور، بر اساس جهت و فشار جریان باز یا بسته میشود.
در سیستمهای نفت و گاز، جلوگیری از برگشت جریان اهمیت زیادی دارد؛ زیرا برگشت سیال میتواند باعث آسیب به پمپها، کمپرسورها و سایر تجهیزات شود.
انواع متداول آن شامل Swing Check، Lift Check و Dual Plate Check Valve است.
۶. شیر سوزنی (Needle Valve)
شیر سوزنی دارای یک عضو باریک و مخروطی است که امکان کنترل دقیق جریان را فراهم میکند. این مدل معمولاً در مسیرهایی با دبی پایین و در سیستمهای ابزار دقیق کاربرد دارد.
از موارد استفاده آن میتوان به خطوط اندازهگیری، تجهیزات ابزار دقیق و سیستمهای نمونهبرداری اشاره کرد.
۷. شیر اطمینان (Safety Valve)
شیر اطمینان یکی از تجهیزات مهم حفاظتی در تأسیسات نفت، گاز و پتروشیمی است. وظیفه اصلی آن جلوگیری از افزایش بیش از حد فشار در تجهیزات و خطوط است.
در صورت عبور فشار از مقدار تنظیمشده، تجهیز عمل کرده و بخشی از سیال را تخلیه میکند تا فشار به محدوده ایمن بازگردد.
این تجهیزات معمولاً در مواردی مانند موارد زیر استفاده میشوند:
- مخازن تحت فشار
- بویلرها
- خطوط بخار
- تجهیزات فرآیندی
- سیستمهای تحت فشار
۸. شیر کنترل (Control Valve)
شیر کنترل بخشی از سیستم کنترل فرآیند است و برای تنظیم خودکار پارامترهایی مانند دبی، فشار، سطح و دما استفاده میشود.
این مدل معمولاً همراه با عملگر و تجهیزات کنترلی مورد استفاده قرار میگیرد و فرمان باز و بسته شدن آن توسط سیستم کنترل صادر میشود.
در واحدهای پالایشگاهی و پتروشیمی، شیرهای کنترلی نقش مهمی در پایدار نگه داشتن شرایط فرآیند دارند.
عوامل مؤثر در انتخاب شیر صنعتی
انتخاب صحیح شیر برای یک واحد نفت و گاز باید بر اساس شرایط واقعی فرآیند انجام شود. برخی از مهمترین عوامل عبارتاند از:
فشار کاری
حداکثر و حداقل فشار سیستم باید قبل از انتخاب تجهیزات مشخص شود. انتخاب نامناسب میتواند باعث نشتی یا خرابی زودهنگام شود.
دمای عملیاتی
دمای سیال و محیط بر انتخاب جنس بدنه، سیت و سایر اجزای داخلی تأثیر میگذارد.
نوع سیال
ماهیت سیال اهمیت زیادی دارد. نفت خام، گاز طبیعی، بخار، مواد شیمیایی و سیالات خورنده نیازمند متریال و طراحی متفاوتی هستند.
اندازه خط لوله
قطر خط یکی دیگر از پارامترهای مهم است. برای خطوط با قطر بزرگ، انتخاب تجهیز باید با توجه به افت فشار، وزن و فضای نصب انجام شود.
جنس بدنه و قطعات داخلی
موادی مانند فولاد کربنی، فولاد زنگنزن و آلیاژهای مختلف بر اساس شرایط فرآیند انتخاب میشوند. در محیطهای خورنده یا دارای ترکیبات خاص، انتخاب متریال اهمیت ویژهای دارد.
نوع اتصال
اتصال تجهیز به خط لوله میتواند بهصورت فلنجی، رزوهای، جوشی یا روشهای دیگر باشد. انتخاب نوع اتصال به فشار، اندازه خط و استاندارد پروژه بستگی دارد.
نوع عملگر
برخی شیرها بهصورت دستی و برخی با عملگرهای پنوماتیکی، الکتریکی یا هیدرولیکی کنترل میشوند. در سیستمهای اتوماتیک، نوع و مشخصات عملگر باید متناسب با شرایط عملیاتی انتخاب شود.
استانداردهای مورد استفاده
تجهیزات مورد استفاده در صنایع نفت و گاز باید مطابق استانداردهای فنی مربوطه طراحی، تولید و آزمایش شوند. استانداردهای معتبر به مشخص شدن الزامات طراحی، ابعاد، مواد، تست و عملکرد کمک میکنند.
از استانداردهای شناختهشده در این حوزه میتوان به استانداردهای API، ASME و ISO اشاره کرد. بسته به نوع تجهیز و کاربرد آن، استاندارد مربوطه باید در مشخصات فنی پروژه تعیین شود.
اهمیت نگهداری شیرآلات صنعتی
نگهداری صحیح تجهیزات کنترلی و قطع و وصل جریان، نقش مهمی در کاهش خرابی و توقف ناخواسته واحدهای صنعتی دارد. نشتی، خوردگی، خرابی سیت، آسیب به ساقه و عملکرد نامناسب عملگر از مشکلاتی هستند که ممکن است در طول زمان ایجاد شوند.
بازرسی دورهای، بررسی نشتی، کنترل وضعیت اتصالات و انجام تستهای لازم میتواند به شناسایی زودهنگام مشکلات کمک کند.
جمعبندی
شیرآلات صنعتی از تجهیزات اساسی در صنایع نفت، گاز و پتروشیمی هستند و وظایف مختلفی از قطع و وصل جریان گرفته تا کنترل فرآیند و حفاظت در برابر فشار بیش از حد را بر عهده دارند.
شیرهای دروازهای، توپی، پروانهای، کروی، یکطرفه، سوزنی، اطمینان و کنترل از مهمترین انواع مورد استفاده در این صنایع محسوب میشوند. انتخاب مناسب هر مدل باید بر اساس فشار، دما، نوع سیال، اندازه خط، جنس متریال، نوع اتصال و شرایط عملیاتی انجام شود.
در نهایت، انتخاب صحیح و نگهداری اصولی این تجهیزات میتواند به افزایش ایمنی، کاهش نشتی، بهبود عملکرد فرآیند و کاهش هزینههای تعمیرات در واحدهای نفت و گاز کمک کند.
