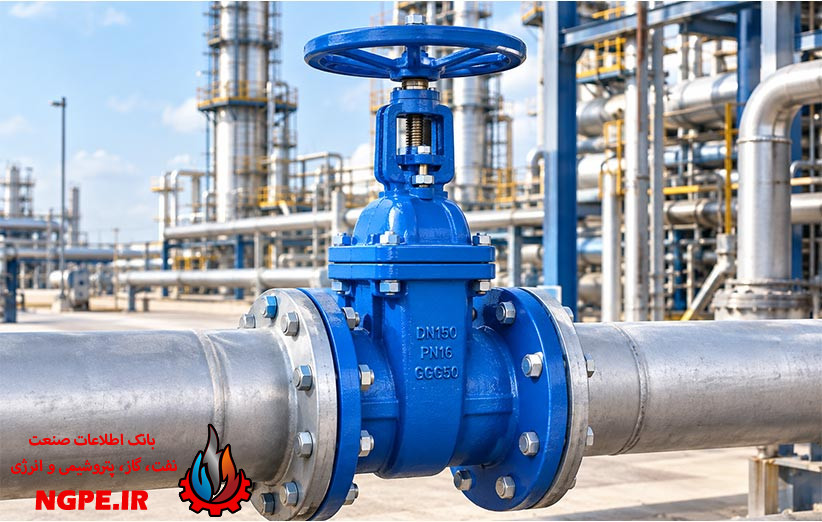

شیر کشویی چیست و چه کاربردی دارد؟
شیر کشویی یا Gate Valve یکی از تجهیزات مهم در سیستمهای لولهکشی صنعتی است. این تجهیز برای قطع و وصل جریان سیال استفاده میشود و در صنایع مختلف کاربرد دارد.
صنایع نفت، گاز، پتروشیمی، آب و فاضلاب و نیروگاهها از این نوع ولو در بخشهای مختلف خطوط لوله استفاده میکنند.
در این مقاله، ساختار، نحوه عملکرد، انواع، کاربردها، مزایا و محدودیتهای این تجهیز را بررسی میکنیم.

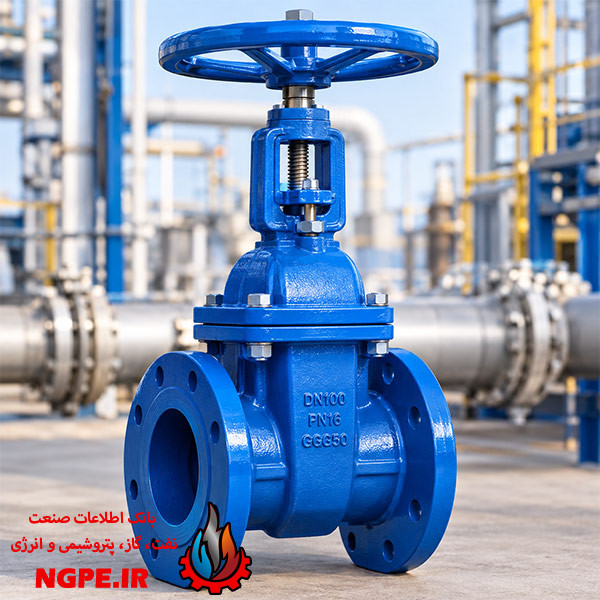

شیر کشویی چیست؟
شیر کشویی نوعی ولو صنعتی است که مسیر عبور سیال را با حرکت یک دیسک یا گیت باز و بسته میکند.
اپراتور با چرخاندن فلکه، ساقه را حرکت میدهد. ساقه نیز دیسک را به سمت بالا یا پایین میبرد. با بالا رفتن دیسک، مسیر جریان باز میشود و با پایین آمدن آن، جریان متوقف میشود.
این محصول بیشتر برای قطع و وصل کامل جریان کاربرد دارد و برای تنظیم مداوم دبی گزینه مناسبی نیست.
شیر کشویی چگونه کار میکند؟
مکانیزم عملکرد این تجهیز بسیار ساده است. فلکه یا عملگر، نیروی لازم را به ساقه منتقل میکند. ساقه نیز دیسک را حرکت میدهد.
در حالت باز
دیسک از مسیر جریان فاصله میگیرد و سیال بهراحتی از داخل بدنه عبور میکند. این وضعیت معمولاً افت فشار کمی ایجاد میکند.
در حالت بسته
دیسک روی نشیمنگاه قرار میگیرد و مسیر عبور سیال را مسدود میکند. در نتیجه، جریان در آن بخش از خط متوقف میشود.
به همین دلیل، این محصول بیشتر برای ایزوله کردن خطوط لوله مورد استفاده قرار میگیرد.
اجزای اصلی شیر کشویی
این تجهیز از چند قطعه اصلی تشکیل میشود. هر قطعه وظیفه مشخصی در عملکرد سیستم دارد.
۱. بدنه
بدنه، بخش اصلی ولو را تشکیل میدهد و سایر قطعات را در خود جای میدهد. سازنده جنس بدنه را بر اساس فشار، دما و نوع سیال انتخاب میکند.
۲. دیسک یا گیت
دیسک وظیفه باز و بسته کردن مسیر جریان را بر عهده دارد. طراحی این قطعه به نوع ولو و شرایط کاری آن بستگی دارد.
۳. ساقه یا Stem
ساقه نیروی حاصل از فلکه یا عملگر را به دیسک منتقل میکند. حرکت ساقه باعث بالا یا پایین رفتن دیسک میشود.
۴. نشیمنگاه
دیسک هنگام بسته شدن روی نشیمنگاه قرار میگیرد. این بخش نقش مهمی در آببندی مسیر دارد.
۵. فلکه یا عملگر
در مدلهای دستی، اپراتور با استفاده از فلکه ولو را باز یا بسته میکند. مدلهای اتوماتیک نیز از عملگرهای برقی، پنوماتیکی یا هیدرولیکی استفاده میکنند.
۶. بونت
بونت قسمت بالایی بدنه است و برخی قطعات داخلی مانند ساقه را دربر میگیرد.
انواع شیر کشویی
سازندگان این محصولات را با طراحیهای مختلف تولید میکنند. نوع دیسک، نوع ساقه و شرایط کاری، مدل مناسب را مشخص میکنند.
شیر کشویی گوهای
این مدل از یک دیسک گوهای شکل استفاده میکند. هنگام بسته شدن، دیسک بین سطوح نشیمنگاه قرار میگیرد و مسیر جریان را مسدود میکند.
این طراحی کاربرد زیادی در خطوط صنعتی دارد.
شیر کشویی موازی
در این مدل، سطوح آببندی دیسک حالت موازی دارند. صنایع مختلف از این طراحی در برخی خطوط انتقال استفاده میکنند.
مدل ساقه بالارونده
در این نوع، ساقه هنگام باز کردن ولو به سمت بالا حرکت میکند. اپراتور میتواند با مشاهده موقعیت ساقه، وضعیت باز یا بسته بودن تجهیز را تشخیص دهد.
مدل ساقه غیر بالارونده
در این مدل، ساقه حرکت عمودی قابل مشاهدهای ندارد. مکانیزم حرکت در قسمت داخلی تجهیز قرار میگیرد.
کاربردهای شیر کشویی
این محصول در بسیاری از سیستمهای انتقال سیال کاربرد دارد. مهمترین موارد استفاده آن عبارتاند از:
- خطوط انتقال آب
- شبکههای آبرسانی
- سیستمهای فاضلاب
- صنایع نفت و گاز
- پالایشگاهها
- واحدهای پتروشیمی
- نیروگاهها
- صنایع شیمیایی
- خطوط انتقال بخار
- سیستمهای فرآیندی
- خطوط لوله صنعتی
مهندسان معمولاً از این تجهیز برای قطع جریان و ایزوله کردن بخشهای مختلف سیستم استفاده میکنند.
مزایای شیر کشویی
این تجهیز چند مزیت مهم دارد که باعث استفاده گسترده آن در صنایع شده است.
افت فشار کم
وقتی ولو کاملاً باز باشد، دیسک تقریباً از مسیر جریان خارج میشود. در نتیجه، سیال با مقاومت نسبتاً کمی حرکت میکند.
مناسب برای خطوط بزرگ
سازندگان این محصولات را در سایزهای مختلف تولید میکنند. به همین دلیل، صنایع میتوانند از آنها در خطوط با قطر بالا نیز استفاده کنند.
قابلیت قطع کامل جریان
این تجهیز امکان قطع جریان و جداسازی بخشهای مختلف خط را فراهم میکند.
تنوع در طراحی
مهندسان میتوانند بر اساس شرایط پروژه، مدل مناسب را از نظر جنس، نوع دیسک، نوع ساقه، کلاس فشاری و روش اتصال انتخاب کنند.
کاربرد در شرایط مختلف
با انتخاب متریال مناسب، میتوان از این محصول برای سیالات و شرایط کاری مختلف استفاده کرد.
معایب و محدودیتها
هر تجهیز صنعتی محدودیتهای خاص خود را دارد. شیر کشویی نیز از این قاعده مستثنی نیست.
مهمترین محدودیت آن، عدم مناسب بودن برای کنترل مداوم جریان است. اگر اپراتور دیسک را برای مدت طولانی در وضعیت نیمهباز قرار دهد، جریان میتواند باعث ایجاد ارتعاش و فرسایش قطعات داخلی شود.
این محصول همچنین برای باز و بسته شدن کامل به فضای بیشتری در قسمت بالایی نیاز دارد. بنابراین، هنگام نصب باید فضای کافی در نظر گرفت.
برخی مدلها نیز برای باز و بسته شدن کامل به زمان بیشتری نسبت به ولوهای ربعگرد نیاز دارند.
تفاوت شیر کشویی و شیر توپی
شیر کشویی و شیر توپی هر دو برای قطع و وصل جریان کاربرد دارند، اما مکانیزم آنها تفاوت دارد.
در نوع کشویی، دیسک با حرکت خطی مسیر جریان را باز یا بسته میکند. در Ball Valve، یک عضو کروی با چرخش ۹۰ درجه مسیر عبور سیال را کنترل میکند.
شیر توپی معمولاً سرعت عملکرد بالایی دارد. در مقابل، نوع کشویی در خطوطی که افت فشار پایین در حالت کاملاً باز اهمیت دارد، کاربرد گستردهای پیدا میکند.
تفاوت شیر کشویی و شیر پروانهای
شیر پروانهای با چرخش یک دیسک در داخل مسیر جریان کار میکند. این طراحی معمولاً ابعاد فشردهای دارد.
در مقابل، شیر کشویی از یک دیسک با حرکت خطی استفاده میکند و برای نصب به فضای بیشتری در قسمت بالایی نیاز دارد.
انتخاب میان این دو گزینه به عواملی مانند سایز خط، فشار، دما، نوع سیال، فضای نصب و شرایط فرآیندی بستگی دارد.
نکات مهم هنگام انتخاب
انتخاب مدل مناسب اهمیت زیادی دارد. پیش از خرید یا نصب، پارامترهای زیر را بررسی کنید:
- نوع سیال
- فشار کاری
- دمای کاری
- سایز لوله
- جنس بدنه
- جنس دیسک
- جنس نشیمنگاه
- کلاس فشاری
- نوع اتصال
- نوع عملگر
- میزان خوردگی و فرسایش
- استاندارد مورد نیاز پروژه
همچنین باید مشخص کنید که تجهیز برای آب، بخار، گاز، هیدروکربن یا سایر سیالات کار میکند. این موضوع روی انتخاب جنس بدنه و قطعات داخلی تأثیر مستقیم دارد.
نگهداری شیر کشویی
بازرسی منظم میتواند از بسیاری از مشکلات جلوگیری کند. هنگام بررسی دورهای، وضعیت بدنه، اتصالات، فلکه، ساقه و نقاط آببندی را بررسی کنید.
نشتی، خوردگی، سخت شدن حرکت فلکه یا تغییر وضعیت ساقه میتواند نشانه وجود مشکل باشد.
در واحدهای صنعتی، برنامه تعمیر و نگهداری را بر اساس شرایط کاری، دستورالعمل سازنده و استانداردهای پروژه تنظیم کنید.
جمعبندی
شیر کشویی یا Gate Valve یکی از تجهیزات مهم در سیستمهای لولهکشی صنعتی است. این محصول امکان قطع و وصل جریان و ایزوله کردن خطوط را فراهم میکند.
ساختار ساده، افت فشار پایین در حالت کاملاً باز و تنوع در سایز و طراحی، استفاده از این تجهیز را در صنایع مختلف افزایش داده است.
با این حال، برای کنترل مداوم و دقیق دبی بهتر است از ولوهای مناسب این کار استفاده کنید. هنگام انتخاب مدل مناسب نیز نوع سیال، فشار، دما، سایز خط، جنس قطعات و شرایط عملیاتی را در نظر بگیرید.
