پمپ مگنتی چیست و چگونه کار میکند؟

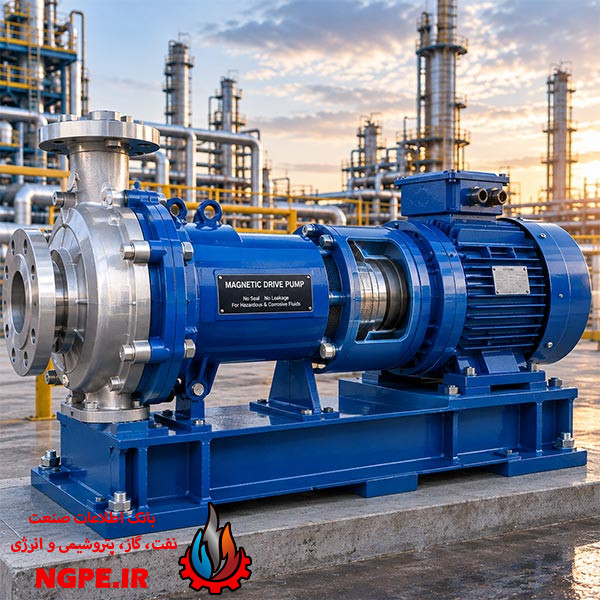

پمپ مگنتی یا پمپ مگنت دار (Magnetic Drive Pump) یکی از انواع پمپهای صنعتی است که برای انتقال سیالات مختلف، بهویژه سیالات شیمیایی، خورنده، سمی و خطرناک، مورد استفاده قرار میگیرد. مهمترین ویژگی این پمپ، انتقال گشتاور موتور به پروانه بدون استفاده از اتصال مستقیم شفت به موتور است.
در پمپهای مگنتی، از یک سیستم کوپلینگ مغناطیسی برای انتقال حرکت استفاده میشود. این طراحی باعث میشود در بسیاری از مدلها نیازی به آببند مکانیکی سنتی روی شفت وجود نداشته باشد و احتمال نشت سیال از محل عبور شفت کاهش پیدا کند.
به همین دلیل، پمپهای مگنتی در صنایع شیمیایی، پتروشیمی، نفت و گاز، داروسازی، آبکاری، تصفیه آب و سایر فرآیندهای صنعتی کاربرد دارند.
پمپ مگنتی چیست؟
پمپ مگنتی نوعی پمپ است که نیروی چرخشی موتور را از طریق مگنت یا کوپلینگ مغناطیسی به بخش پمپاژ منتقل میکند.
در یک پمپ معمولی، شفت موتور از طریق اتصال مکانیکی به پروانه متصل است و برای جلوگیری از خروج سیال از اطراف شفت، معمولاً از آببند مکانیکی استفاده میشود.
اما در پمپ مگنتی، دو مجموعه آهنربایی وجود دارد. مجموعه مغناطیسی بیرونی به موتور متصل است و مجموعه داخلی به پروانه متصل میشود. چرخش مجموعه بیرونی باعث چرخش مجموعه داخلی شده و در نتیجه پروانه حرکت میکند.
بین این دو مجموعه معمولاً یک محفظه جداکننده قرار دارد که باعث میشود سیال فرآیندی از قسمت موتور جدا بماند.
پمپ مگنتی چگونه کار میکند؟
عملکرد پمپ مگنتی را میتوان در چند مرحله توضیح داد:
1. ورود سیال به پمپ
سیال از طریق لوله مکش وارد محفظه پمپ میشود.
2. انتقال حرکت موتور
موتور الکتریکی، مگنت یا روتور مغناطیسی خارجی را به چرخش درمیآورد.
3. انتقال گشتاور مغناطیسی
میدان مغناطیسی بین مجموعه خارجی و مجموعه داخلی باعث انتقال گشتاور میشود. بنابراین بدون اتصال مستقیم شفت، روتور داخلی به حرکت درمیآید.
4. چرخش پروانه
روتور داخلی که به پروانه متصل است، میچرخد و انرژی مورد نیاز برای افزایش فشار و سرعت سیال را ایجاد میکند.
5. خروج سیال
سیال پس از عبور از پروانه، وارد بخش خروجی شده و به سمت خط فرآیند منتقل میشود.
این طراحی باعث میشود بخش فرآیندی پمپ در بسیاری از مدلها کاملاً از موتور جدا باشد.

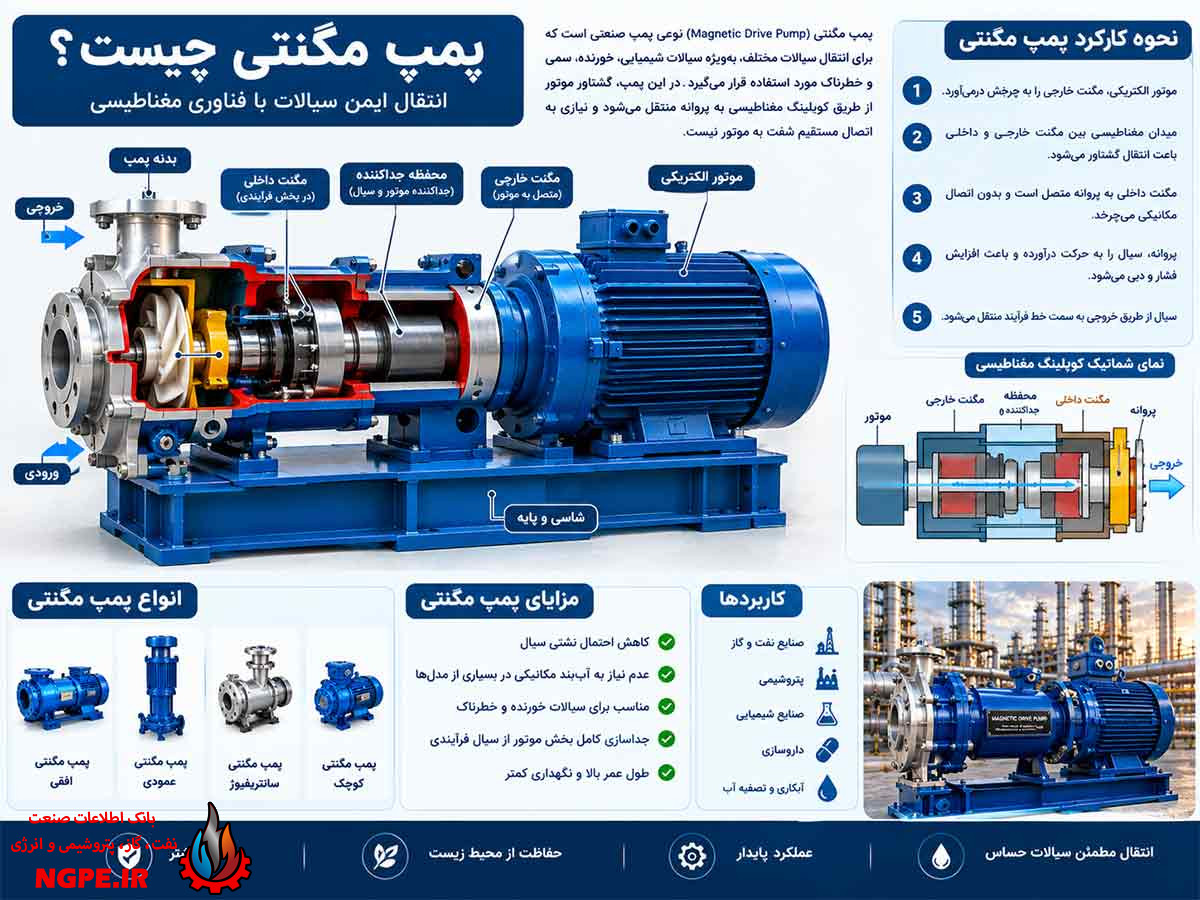

اجزای اصلی پمپ مگنتی
ساختار پمپ مگنتی شامل چند بخش اصلی است:
موتور الکتریکی
موتور، انرژی مکانیکی لازم برای چرخاندن مجموعه مغناطیسی خارجی را فراهم میکند.
کوپلینگ مغناطیسی
کوپلینگ مغناطیسی مهمترین بخش پمپ است و وظیفه انتقال گشتاور از موتور به روتور داخلی را بر عهده دارد.
مگنت خارجی
این مجموعه به شفت موتور متصل است و با چرخش موتور، میدان مغناطیسی ایجاد میکند.
مگنت داخلی
مگنت داخلی در قسمت فرآیندی قرار دارد و به پروانه متصل است. نیروی مغناطیسی باعث میشود این مجموعه همراه با مگنت خارجی بچرخد.
پروانه
پروانه انرژی را به سیال منتقل میکند و باعث ایجاد جریان و فشار مورد نیاز میشود.
محفظه جداکننده
این بخش بین مجموعه مغناطیسی داخلی و خارجی قرار دارد و مانع تماس مستقیم سیال با بخش موتور میشود.
بدنه پمپ
بدنه، قطعات داخلی را در خود جای میدهد و مسیر عبور سیال را تشکیل میدهد.
یاتاقانها
یاتاقانهای داخلی، محور و مجموعه چرخان را نگه میدارند و باید با توجه به شرایط سیال و مواد سازنده بهدرستی انتخاب شوند.
انواع پمپ مگنتی
پمپهای مگنتی را میتوان از نظر ساختار و نوع کاربرد به مدلهای مختلفی تقسیم کرد.
پمپ مگنتی سانتریفیوژ
یکی از رایجترین انواع پمپهای مگنتی، مدل سانتریفیوژ است. در این مدل، کوپلینگ مغناطیسی نیروی موتور را به پروانه منتقل میکند و پروانه با استفاده از نیروی گریز از مرکز، سیال را جابهجا میکند.
پمپ مگنتی افقی
پمپهای مگنتی افقی برای بسیاری از کاربردهای صنعتی و فرآیندی استفاده میشوند و معمولاً روی شاسی نصب میشوند.
پمپ مگنتی عمودی
در برخی فرآیندها که محدودیت فضا یا شرایط نصب خاص وجود دارد، از پمپهای مگنتی عمودی استفاده میشود.
پمپ مگنتی کوچک
مدلهای کوچکتر برای انتقال حجمهای پایینتر سیال در آزمایشگاهها، سیستمهای شیمیایی و تجهیزات فرآیندی مورد استفاده قرار میگیرند.
مزایای پمپ مگنتی
پمپهای مگنتی مزایای قابل توجهی دارند که مهمترین آنها عبارتاند از:
- کاهش احتمال نشت سیال از محل شفت
- عدم نیاز بسیاری از مدلها به آببند مکانیکی سنتی
- مناسب برای سیالات خطرناک و خورنده
- جداسازی بخش موتور از سیال فرآیندی
- طراحی مناسب برای انتقال مواد شیمیایی
- کاهش برخی مشکلات مربوط به نشتی آببند
- عملکرد مناسب در بسیاری از کاربردهای صنعتی
- کاهش نیاز به تعویض دورهای آببند مکانیکی در طراحیهای بدون آن
یکی از مهمترین مزایای این پمپها، کاهش ریسک انتشار سیال فرآیندی به محیط است؛ موضوعی که در انتقال برخی مواد خطرناک اهمیت زیادی دارد.
معایب پمپ مگنتی
پمپ مگنتی در کنار مزایای خود محدودیتهایی نیز دارد:
- حساسیت برخی مدلها به کارکرد خشک
- احتمال آسیب به مگنت یا قطعات داخلی در شرایط نامناسب
- هزینه اولیه بالاتر در برخی مدلها
- حساسیت برخی مدلها به ذرات جامد
- وجود محدودیت در دما و فشار بر اساس طراحی
- احتمال گرمشدن سیال در شرایط خاص
- نیاز به انتخاب صحیح جنس قطعات داخلی
بنابراین نمیتوان پمپ مگنتی را برای تمام کاربردها بهترین گزینه دانست و باید شرایط فرآیند بهصورت دقیق بررسی شود.
کاربرد پمپ مگنتی در صنعت نفت و گاز
در صنایع نفت و گاز، انتقال برخی سیالات به تجهیزاتی نیاز دارد که احتمال نشتی را تا حد امکان کاهش دهند. پمپهای مگنتی در بعضی کاربردهای فرآیندی برای انتقال سیالات مختلف استفاده میشوند.
انتقال مواد شیمیایی
برای انتقال برخی مواد شیمیایی مورد استفاده در فرآیندهای نفت و گاز و پتروشیمی میتوان از پمپهای مگنتی مناسب استفاده کرد.
انتقال سیالات خورنده
در صورتی که جنس بدنه، مگنت، محفظه و سایر قطعات با سیال سازگار باشد، پمپ مگنتی میتواند برای برخی سیالات خورنده مورد استفاده قرار گیرد.
سیستمهای تزریق
برخی مدلهای پمپ مگنتی در سیستمهای انتقال و تزریق مواد شیمیایی کاربرد دارند.
انتقال سیالات حساس
در فرآیندهایی که نشت سیال میتواند مشکلات ایمنی یا زیستمحیطی ایجاد کند، طراحی بدون آببند شفت در پمپ مگنتی میتواند یک مزیت مهم باشد.
کاربرد پمپ مگنتی در صنایع شیمیایی
صنایع شیمیایی یکی از حوزههای مهم استفاده از پمپهای مگنتی است.
این پمپها میتوانند برای انتقال موادی مانند برخی اسیدها، بازها، حلالها و مواد شیمیایی خورنده استفاده شوند؛ البته انتخاب پمپ باید بر اساس سازگاری شیمیایی تمام قطعات در تماس با سیال انجام شود.
در این صنایع، جلوگیری از نشت اهمیت زیادی دارد و همین موضوع باعث شده است پمپهای مگنتی در برخی خطوط فرآیندی مورد توجه قرار گیرند.
تفاوت پمپ مگنتی و پمپ معمولی
مهمترین تفاوت پمپ مگنتی با بسیاری از پمپهای دارای شفت آببندیشده، نحوه انتقال حرکت از موتور به قسمت پمپاژ است.
در پمپهای معمولی، شفت موتور به صورت مکانیکی به پروانه متصل است و محل عبور شفت نیاز به آببندی دارد.
در پمپ مگنتی، انتقال گشتاور توسط کوپلینگ مغناطیسی انجام میشود و بخش موتور از قسمت فرآیندی جدا میماند.
به همین دلیل، پمپ مگنتی برای برخی سیالات خطرناک و خورنده میتواند گزینه مناسبتری باشد.
تفاوت پمپ مگنتی و پمپ دیافراگمی
مگنتی و پمپ دیافراگمی از نظر مکانیزم عملکرد تفاوت زیادی دارند.
مگنتی معمولاً با استفاده از پروانه و کوپلینگ مغناطیسی کار میکند، در حالی که پمپ دیافراگمی با حرکت رفتوبرگشتی دیافراگم، سیال را جابهجا میکند.
دیافراگمی در بسیاری از کاربردها برای انتقال سیالات ویسکوز، حاوی ذرات یا مواد شیمیایی مناسب است، در حالی که پمپ مگنتی در کاربردهایی که انتقال بدون آببند شفت و کاهش احتمال نشتی اهمیت دارد، مورد توجه قرار میگیرد.
تفاوت پمپ مگنتی و پمپ سانتریفیوژ معمولی
بسیاری از پمپهای مگنتی خود از نوع سانتریفیوژ هستند؛ بنابراین تفاوت اصلی میان این دو لزوماً در اصل پمپاژ نیست، بلکه در نحوه انتقال توان از موتور به پروانه است.
در پمپ سانتریفیوژ معمولی، شفت موتور به صورت مکانیکی به پروانه متصل میشود و معمولاً آببند مکانیکی برای جلوگیری از نشتی وجود دارد.
در پمپ سانتریفیوژ مگنتی، کوپلینگ مغناطیسی گشتاور را به پروانه منتقل میکند و شفت به صورت مستقیم از محفظه فرآیندی عبور نمیکند.
نکات مهم در انتخاب پمپ مگنتی
برای انتخاب پمپ مگنتی مناسب باید پارامترهای مختلفی بررسی شود:
- دبی مورد نیاز
- فشار خروجی
- فشار مکش
- دمای سیال
- ویسکوزیته
- چگالی سیال
- خورندگی سیال
- وجود ذرات جامد
- جنس بدنه
- جنس قطعات داخلی
- جنس محفظه جداکننده
- توان موتور
- سرعت دوران
- شرایط محیطی
- ساعات کارکرد
- الزامات ایمنی فرآیند
همچنین باید مشخص شود که آیا پمپ در شرایط مورد نظر احتمال کارکرد خشک، کاویتاسیون یا ورود ذرات جامد دارد یا خیر.
نگهداری پمپ مگنتی
نگهداری صحیح برای جلوگیری از خرابی پمپ مگنتی اهمیت زیادی دارد.
برخی اقدامات مهم عبارتاند از:
- جلوگیری از کارکرد خشک پمپ در مدلهایی که برای آن طراحی نشدهاند.
- بررسی منظم لرزش و صدای پمپ.
- کنترل دمای یاتاقانها و قطعات داخلی.
- بررسی وضعیت جریان و فشار کاری.
- کنترل وجود ذرات جامد در سیال.
- بررسی دورهای کوپلینگ مغناطیسی.
- کنترل نشتی بدنه و اتصالات.
- بررسی وضعیت پروانه.
- انجام سرویسهای دورهای طبق دستورالعمل سازنده.
- استفاده از قطعات یدکی مناسب.
آیا پمپ مگنتی نشتی دارد؟
یکی از مهمترین مزایای پمپ مگنتی، کاهش احتمال نشتی از محل عبور شفت است؛ زیرا در بسیاری از طراحیها شفت به صورت مستقیم از محفظه حاوی سیال عبور نمیکند.
با این حال، این موضوع به معنی کاملاً بدون نشتی بودن کل سیستم در هر شرایطی نیست. اتصالات، بدنه، واشرها و سایر نقاط پمپ همچنان باید بهدرستی طراحی، نصب و نگهداری شوند.
آیا پمپ مگنتی برای مواد شیمیایی مناسب است؟
بله، پمپهای مگنتی یکی از گزینههای رایج برای انتقال برخی مواد شیمیایی هستند. با این حال، مناسب بودن آنها به نوع ماده شیمیایی، دما، غلظت، فشار و سازگاری مواد سازنده پمپ با سیال بستگی دارد.
برای مثال، جنس بدنه، محفظه جداکننده، یاتاقانها و سایر قطعات باید متناسب با سیال انتخاب شود.
جمعبندی
پمپ مگنتی چیست؟ پمپ مگنتی نوعی پمپ صنعتی است که برای انتقال حرکت از موتور به قسمت پمپاژ از کوپلینگ مغناطیسی استفاده میکند.
در این پمپ، موتور و قسمت حاوی سیال از طریق یک محفظه جداکننده از یکدیگر تفکیک میشوند و گشتاور بدون اتصال مستقیم شفت به پروانه منتقل میشود.
مهمترین مزیت پمپ مگنتی، کاهش احتمال نشتی از محل عبور شفت است. به همین دلیل، این پمپها در برخی کاربردهای مرتبط با سیالات خورنده، سمی، خطرناک و شیمیایی گزینه مناسبی هستند.
پمپهای مگنتی در صنایع نفت و گاز، پتروشیمی، صنایع شیمیایی، دارویی، آبکاری و تصفیه آب کاربرد دارند. برای انتخاب صحیح این تجهیزات باید دبی، فشار، دما، ویسکوزیته، خورندگی سیال، وجود ذرات جامد و شرایط عملیاتی به دقت بررسی شود.
