تفاوت پمپ سانتریفیوژ و پمپ جابجایی مثبت
پمپها از مهمترین تجهیزات دوار در صنایع مختلف هستند و وظیفه اصلی آنها انتقال سیالات از یک نقطه به نقطه دیگر است. در صنایع نفت، گاز، پتروشیمی، پالایشگاهها، صنایع شیمیایی و بسیاری از واحدهای فرآیندی، انتخاب نوع مناسب پمپ تأثیر مستقیمی بر راندمان، ایمنی و هزینههای عملیاتی دارد.
دو خانواده اصلی پمپها، پمپهای سانتریفیوژ و پمپهای جابجایی مثبت هستند. اگرچه هر دو برای انتقال سیال استفاده میشوند، اما نحوه ایجاد جریان، رفتار آنها در برابر تغییر فشار، نوع سیال قابل انتقال و محدوده کاربردشان با یکدیگر تفاوت دارد.
در این مقاله به بررسی تفاوت پمپ سانتریفیوژ و جابجایی مثبت، نحوه عملکرد، مزایا، معایب، کاربردها و معیارهای انتخاب این دو نوع پمپ میپردازیم.
پمپ سانتریفیوژ چیست؟
پمپ سانتریفیوژ یا Centrifugal Pump یکی از پرکاربردترین انواع پمپهای صنعتی است که انرژی مکانیکی شفت را به انرژی جنبشی و سپس انرژی فشاری در سیال تبدیل میکند.
مهمترین جزء این پمپ، پروانه یا Impeller است. با چرخش پروانه، سیال از قسمت مکش وارد پمپ شده و تحت تأثیر نیروی گریز از مرکز به سمت محیط پروانه حرکت میکند. سپس در پوسته پمپ، بخشی از انرژی سرعت سیال به فشار تبدیل میشود.
پمپهای سانتریفیوژ معمولاً برای انتقال حجم بالای سیالات با ویسکوزیته پایین تا متوسط بسیار مناسب هستند.
اجزای اصلی پمپ سانتریفیوژ
مهمترین اجزای این پمپ عبارتاند از:
- پروانه
- پوسته یا Casing
- شفت
- یاتاقانها
- آببندی مکانیکی یا Mechanical Seal
- نازل مکش
- نازل دهش
- حلقههای سایشی در برخی طراحیها
پمپ جابجایی مثبت چیست؟
پمپ جابجایی مثبت یا Positive Displacement Pump با به دام انداختن مقدار مشخصی از سیال و انتقال مکانیکی آن از قسمت مکش به دهش کار میکند.
در این پمپها، برخلاف پمپ سانتریفیوژ، انتقال سیال بر اساس ایجاد سرعت زیاد توسط پروانه انجام نمیشود؛ بلکه مقدار مشخصی از سیال در هر سیکل یا چرخش جابهجا میشود.
پمپهای جابجایی مثبت برای سیالات با ویسکوزیته بالا و همچنین کاربردهایی که نیاز به دبی نسبتاً ثابت و فشار بالا دارند، گزینه بسیار مناسبی هستند.
انواع پمپ جابجایی مثبت
پمپهای جابجایی مثبت به دو گروه اصلی تقسیم میشوند:
۱. پمپهای رفت و برگشتی
مانند:
- پمپ پیستونی
- پمپ پلانجری
- پمپ دیافراگمی
۲. پمپهای دورانی
مانند:
- پمپ دندهای
- پمپ اسکرو
- پمپ لوب
- پمپ پرهای

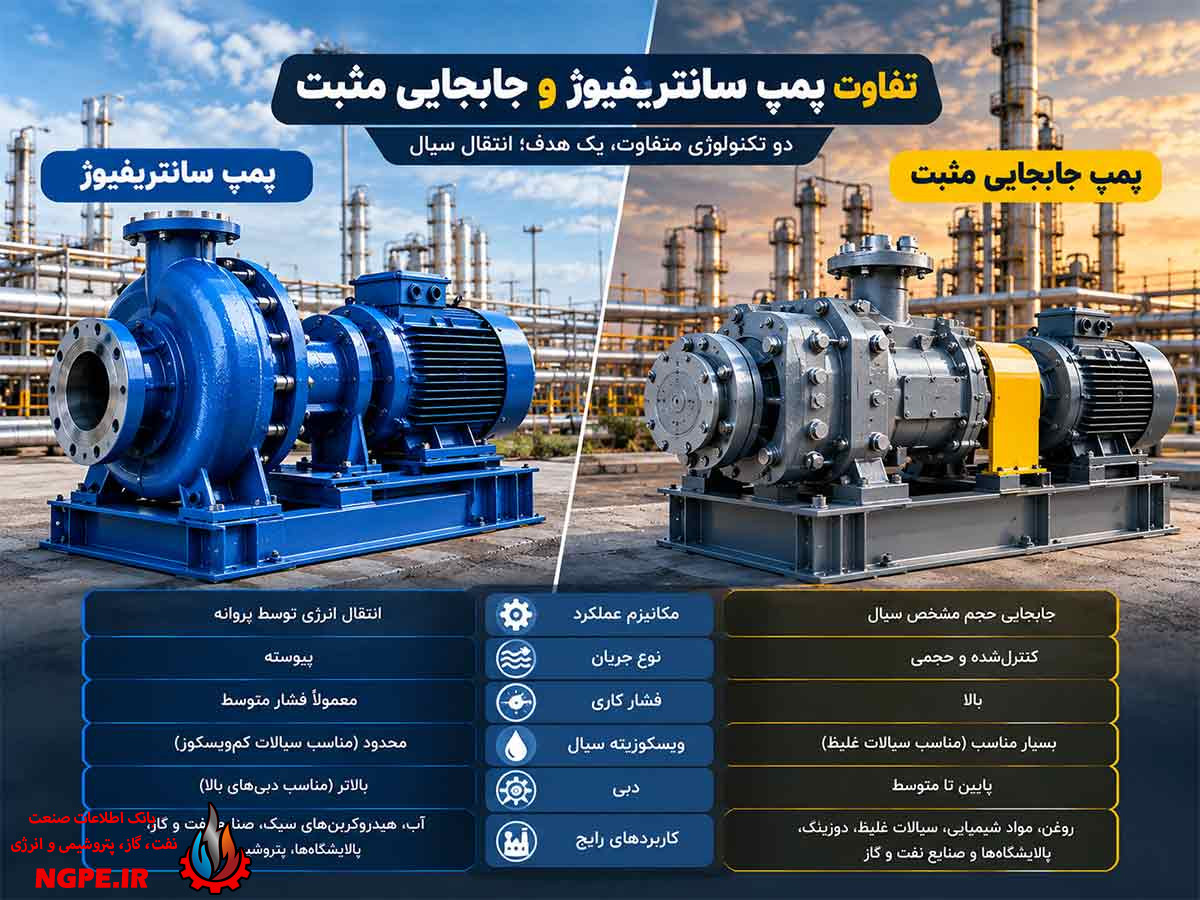

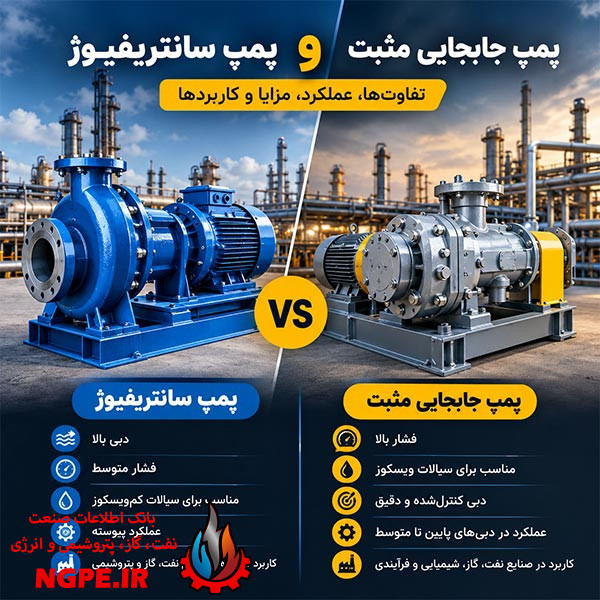

تفاوت پمپ سانتریفیوژ و جابجایی مثبت چیست؟
مهمترین تفاوت این دو پمپ در روش ایجاد جریان و انتقال سیال است.
در پمپ سانتریفیوژ، پروانه انرژی را به سیال منتقل کرده و جریان بهصورت پیوسته ایجاد میشود. در مقابل، پمپ جابجایی مثبت مقدار مشخصی از سیال را در هر سیکل یا چرخش جابهجا میکند.
به زبان ساده:
پمپ سانتریفیوژ بیشتر برای دبی بالا و فشار متوسط مناسب است، در حالی که پمپ جابجایی مثبت برای فشار بالاتر، دبی کنترلشده و سیالات ویسکوز گزینه مناسبتری است.
تفاوت عملکرد در برابر فشار
یکی از مهمترین تفاوتهای این دو نوع پمپ، رفتار آنها هنگام افزایش فشار سیستم است.
در پمپ سانتریفیوژ، افزایش مقاومت سیستم معمولاً باعث کاهش دبی میشود و عملکرد پمپ بر اساس منحنی Head-Flow تعیین میشود.
اما در پمپ جابجایی مثبت، پمپ تمایل دارد در هر چرخش مقدار مشخصی از سیال را جابهجا کند. بنابراین اگر مسیر خروجی مسدود شود، فشار میتواند بهشدت افزایش پیدا کند.
به همین دلیل، استفاده از شیر اطمینان یا Relief Valve در بسیاری از سیستمهای مجهز به پمپ جابجایی مثبت اهمیت بسیار زیادی دارد.
تفاوت در دبی و هد
پمپ سانتریفیوژ معمولاً برای انتقال حجم زیادی از سیال با هد مشخص طراحی میشود. با تغییر شرایط سیستم، دبی نیز تغییر میکند.
در پمپ جابجایی مثبت، مقدار سیال جابهجا شده به حجم جابجایی پمپ و سرعت عملکرد آن وابستگی بیشتری دارد.
بنابراین زمانی که به دبی دقیق و نسبتاً ثابت نیاز داریم، پمپهای جابجایی مثبت میتوانند انتخاب مناسبتری باشند.
تفاوت در ویسکوزیته سیال
ویسکوزیته یکی از عوامل مهم در انتخاب پمپ است.
پمپهای سانتریفیوژ برای سیالات با ویسکوزیته پایین عملکرد بسیار خوبی دارند. با افزایش ویسکوزیته، افت عملکرد و افزایش توان مورد نیاز میتواند قابل توجه باشد.
در مقابل، بسیاری از پمپهای جابجایی مثبت برای انتقال سیالات غلیظ طراحی شدهاند.
برای مثال، انتقال روغن، مواد نفتی سنگین، رزینها و برخی مواد شیمیایی میتواند با استفاده از پمپهای دندهای یا اسکرو بهخوبی انجام شود.
تفاوت در کاربردهای صنعتی
کاربرد پمپ سانتریفیوژ
پمپهای سانتریفیوژ در موارد زیر کاربرد گستردهای دارند:
- انتقال آب صنعتی
- سیستمهای خنککاری
- انتقال سیالات فرآیندی
- پالایشگاهها
- صنایع پتروشیمی
- سیستمهای آبرسانی
- سیستمهای آتشنشانی
- انتقال هیدروکربنهای سبک
- گردش سیال در واحدهای فرآیندی
کاربرد پمپ جابجایی مثبت
این پمپها نیز در کاربردهایی مانند موارد زیر استفاده میشوند:
- انتقال روغن و سیالات غلیظ
- تزریق مواد شیمیایی
- دوزینگ
- انتقال سوختهای سنگین
- انتقال مواد حساس به برش
- انتقال سیالات با دبی کنترلشده
- سیستمهای هیدرولیک
- انتقال سیالات با فشار بالا
مزایای پمپ سانتریفیوژ
پمپ سانتریفیوژ مزایای متعددی دارد که باعث شده یکی از محبوبترین پمپهای صنعتی باشد:
- طراحی نسبتاً ساده
- هزینه اولیه مناسب در بسیاری از کاربردها
- مناسب برای دبیهای بالا
- جریان یکنواخت
- نگهداری نسبتاً آسان
- تنوع بسیار زیاد در طراحی
- امکان استفاده در محدوده وسیعی از صنایع
معایب پمپ سانتریفیوژ
در کنار مزایا، محدودیتهایی نیز دارد:
- حساسیت بیشتر عملکرد به شرایط سیستم
- کاهش راندمان هنگام انتقال سیالات بسیار ویسکوز
- احتمال بروز کاویتاسیون در شرایط نامناسب
- وابستگی عملکرد به نقطه کاری
- مناسب نبودن برخی مدلها برای دبیهای بسیار دقیق
مزایای پمپ جابجایی مثبت
مهمترین مزایای این پمپها عبارتاند از:
- قابلیت ایجاد فشار بالا
- مناسب برای سیالات با ویسکوزیته بالا
- امکان دستیابی به دبی کنترلشده
- عملکرد مناسب در دبیهای پایین
- مناسب برای تزریق و دوزینگ
- عملکرد مطلوب در بسیاری از کاربردهای انتقال سیالات سنگین
معایب پمپ جابجایی مثبت
از جمله محدودیتهای این پمپها میتوان به موارد زیر اشاره کرد:
- طراحی مکانیکی پیچیدهتر در برخی مدلها
- نیاز به حفاظت مناسب در برابر افزایش فشار
- وجود قطعات متحرک بیشتر در برخی انواع
- هزینه تعمیر و نگهداری وابسته به نوع پمپ
- نامناسب بودن برخی مدلها برای دبیهای بسیار بالا
کدام پمپ برای صنایع نفت و گاز مناسبتر است؟
پاسخ به این سؤال به شرایط فرآیند بستگی دارد و نمیتوان یک نوع پمپ را برای تمام کاربردها مناسب دانست.
اگر هدف، انتقال حجم بالایی از یک سیال با ویسکوزیته پایین باشد، پمپ سانتریفیوژ معمولاً انتخاب مناسبی است.
اما اگر سیال ویسکوز باشد، فشار بالایی مورد نیاز باشد یا دبی دقیقتری لازم باشد، پمپ جابجایی مثبت میتواند گزینه بهتری باشد.
در پالایشگاهها و مجتمعهای پتروشیمی ممکن است هر دو نوع پمپ در بخشهای مختلف یک واحد فرآیندی مورد استفاده قرار بگیرند.
هنگام انتخاب بین دو پمپ به چه عواملی توجه کنیم؟
برای انتخاب صحیح باید عوامل زیر بررسی شوند:
۱. دبی مورد نیاز
میزان جریان مورد نیاز یکی از اولین پارامترهای انتخاب پمپ است.
۲. فشار و هد
فشار مکش، فشار دهش و افت فشار سیستم باید بهدقت محاسبه شوند.
۳. ویسکوزیته سیال
ویسکوزیته بالا میتواند عملکرد پمپ سانتریفیوژ را تحت تأثیر قرار دهد و در برخی کاربردها استفاده از پمپ جابجایی مثبت را منطقیتر کند.
۴. دمای سیال
دمای سیال روی انتخاب جنس قطعات، آببندیها و طراحی پمپ تأثیر دارد.
۵. ماهیت سیال
خورندگی، وجود ذرات جامد، فراریت، قابلیت اشتعال و حساسیت سیال باید بررسی شود.
۶. شرایط مکش
پارامترهایی مانند NPSH و شرایط مکش برای جلوگیری از کاویتاسیون و اختلال در عملکرد پمپ اهمیت زیادی دارند.
۷. الزامات کنترلی
اگر فرآیند به دبی بسیار دقیق یا تزریق کنترلشده نیاز داشته باشد، نوع پمپ باید متناسب با این نیاز انتخاب شود.
آیا پمپ جابجایی مثبت فشار بیشتری از سانتریفیوژ دارد؟
بهصورت کلی، پمپهای جابجایی مثبت قابلیت مناسبی برای تولید فشارهای بالا دارند؛ اما نمیتوان صرفاً بر اساس نوع پمپ گفت که همیشه فشار بیشتری ایجاد میکند.
فشار نهایی به طراحی، مدل، سرعت، توان محرک و شرایط عملیاتی پمپ بستگی دارد.
بنابراین هنگام انتخاب تجهیزات، باید مشخصات فنی واقعی سازنده و نقطه کاری سیستم بررسی شود.
جمعبندی
تفاوت پمپ سانتریفیوژ و جابجایی مثبت بیشتر از هر چیز به مکانیزم انتقال سیال، رفتار دبی در برابر فشار، ویسکوزیته سیال و نوع کاربرد مربوط میشود.
پمپ سانتریفیوژ معمولاً برای دبیهای بالا و سیالات با ویسکوزیته پایین انتخاب مناسبی است و به دلیل طراحی سادهتر و کاربرد گسترده، در بسیاری از واحدهای صنعتی مورد استفاده قرار میگیرد.
در مقابل، پمپ جابجایی مثبت برای فشار بالا، دبی کنترلشده و سیالات با ویسکوزیته بالا مزیتهای قابل توجهی دارد.
در نهایت، بهترین پمپ الزاماً گرانترین یا قدرتمندترین پمپ نیست؛ بلکه پمپی است که با توجه به دبی، فشار، نوع سیال، دما، شرایط مکش و الزامات فرآیند بهدرستی انتخاب شده باشد.
