واحد FCC چیست و چه نقشی در پالایشگاه دارد؟
واحد FCC یکی از مهمترین واحدهای تبدیل در پالایشگاههای نفت است که برای تبدیل برشهای سنگین نفتی به محصولات سبکتر و باارزشتر مورد استفاده قرار میگیرد. نام FCC مخفف Fluid Catalytic Cracking به معنی «کراکینگ کاتالیستی سیال» است.
در این فرآیند، خوراکهای سنگینی مانند گازوئیل خلأ یا VGO در حضور یک کاتالیست و در دمای بالا به هیدروکربنهای سبکتر تبدیل میشوند. از مهمترین محصولات این واحد میتوان به بنزین، گازهای سبک، LPG و پروپیلن اشاره کرد.
واحد FCC به پالایشگاه کمک میکند تا بخشی از برشهای سنگین و کمارزشتر را به محصولات سبکتر و دارای ارزش اقتصادی بالاتر تبدیل کند. به همین دلیل، این واحد نقش مهمی در افزایش انعطافپذیری و سودآوری پالایشگاه دارد.
FCC چیست؟
FCC یا Fluid Catalytic Cracking یک فرآیند تبدیل کاتالیستی است که در آن مولکولهای بزرگ هیدروکربنی به مولکولهای کوچکتر شکسته میشوند.
خوراک FCC معمولاً از برشهای سنگین پالایشگاه، بهویژه گازوئیل خلأ (VGO)، تشکیل میشود. این خوراک در دمای بالا با کاتالیست تماس پیدا میکند و واکنشهای کراکینگ باعث شکسته شدن مولکولهای سنگین میشوند.
تفاوت اصلی FCC با کراکینگ حرارتی در این است که در FCC از کاتالیست برای تسهیل و جهتدهی واکنشهای کراکینگ استفاده میشود. کاتالیست باعث میشود واکنشها در شرایط مناسبتر انجام شده و محصولات موردنظر با بازده بالاتری تولید شوند.
چرا واحد FCC در پالایشگاه اهمیت دارد؟
یکی از چالشهای اصلی پالایشگاهها، تبدیل برشهای سنگین نفتی به محصولاتی است که تقاضا و ارزش اقتصادی بیشتری دارند. واحد FCC دقیقاً برای همین منظور طراحی شده است.
برای مثال، پالایشگاه میتواند بخشی از VGO را که از واحد تقطیر در خلا VDU به دست میآید، به FCC ارسال کند. در این واحد، مولکولهای سنگین VGO شکسته شده و محصولاتی مانند بنزین و LPG تولید میشوند.
بنابراین FCC در زنجیره فرآیندی پالایشگاه، یک پل مهم میان برشهای سنگین و محصولات سبک و باارزش محسوب میشود.
خوراک واحد FCC چیست؟
خوراک واحد FCC معمولاً شامل برشهای نفتی سنگین است. مهمترین خوراک این واحد عبارت است از:
- گازوئیل خلأ یا VGO
- برخی برشهای سنگین حاصل از فرآیندهای پالایشگاهی
- خوراکهای سنگین قابل کراکینگ کاتالیستی
- در برخی پالایشگاهها، خوراکهای حاصل از واحدهای دیگر پس از انجام فرآیندهای مناسب پیشتصفیه
کیفیت خوراک تأثیر مستقیمی بر عملکرد واحد FCC دارد. مقدار گوگرد، نیتروژن، فلزات، کربن باقیمانده و ترکیبات سنگین موجود در خوراک میتواند بر فعالیت کاتالیست و کیفیت محصولات تأثیر بگذارد.
فرآیند کار واحد FCC چگونه است؟
فرآیند FCC را میتوان به چند مرحله اصلی تقسیم کرد:
۱. ورود خوراک
خوراک سنگین پس از آمادهسازی و پیشگرم شدن وارد بخش رایزر (Riser) میشود. رایزر یکی از مهمترین قسمتهای واحد FCC است که در آن خوراک با کاتالیست داغ تماس پیدا میکند.
۲. تماس خوراک با کاتالیست
کاتالیست داغ و احیاشده از بخش باززندهسازی به سمت رایزر حرکت میکند. خوراک نفتی با این کاتالیست تماس پیدا کرده و به سرعت تبخیر میشود.
در این مرحله، واکنشهای کراکینگ کاتالیستی آغاز میشوند و مولکولهای بزرگ هیدروکربنی به مولکولهای کوچکتر تبدیل میشوند.
۳. انجام واکنشهای کراکینگ
در طول حرکت مخلوط کاتالیست و هیدروکربن در رایزر، واکنشهای کراکینگ انجام میشوند. محصولات حاصل شامل بخارات هیدروکربنی سبکتر و مقداری کک هستند که روی سطح کاتالیست تشکیل میشود.
۴. جداسازی کاتالیست و محصولات
پس از پایان واکنش، محصولات هیدروکربنی از کاتالیست جدا میشوند. کاتالیستی که به دلیل تشکیل کک فعالیت خود را از دست داده است، به بخش Regenerator یا باززندهساز فرستاده میشود.
۵. باززندهسازی کاتالیست
در Regenerator، کک موجود روی کاتالیست در حضور هوا سوزانده میشود. این فرآیند باعث حذف کک و بازگشت فعالیت کاتالیست میشود.
حرارت حاصل از سوختن کک نیز برای تأمین انرژی مورد نیاز فرآیند استفاده میشود.
۶. بازگشت کاتالیست به فرآیند
پس از باززندهسازی، کاتالیست داغ دوباره به رایزر بازمیگردد و چرخه فرآیند ادامه پیدا میکند.
به این ترتیب، کاتالیست بهصورت پیوسته بین رایزر و Regenerator در گردش است.

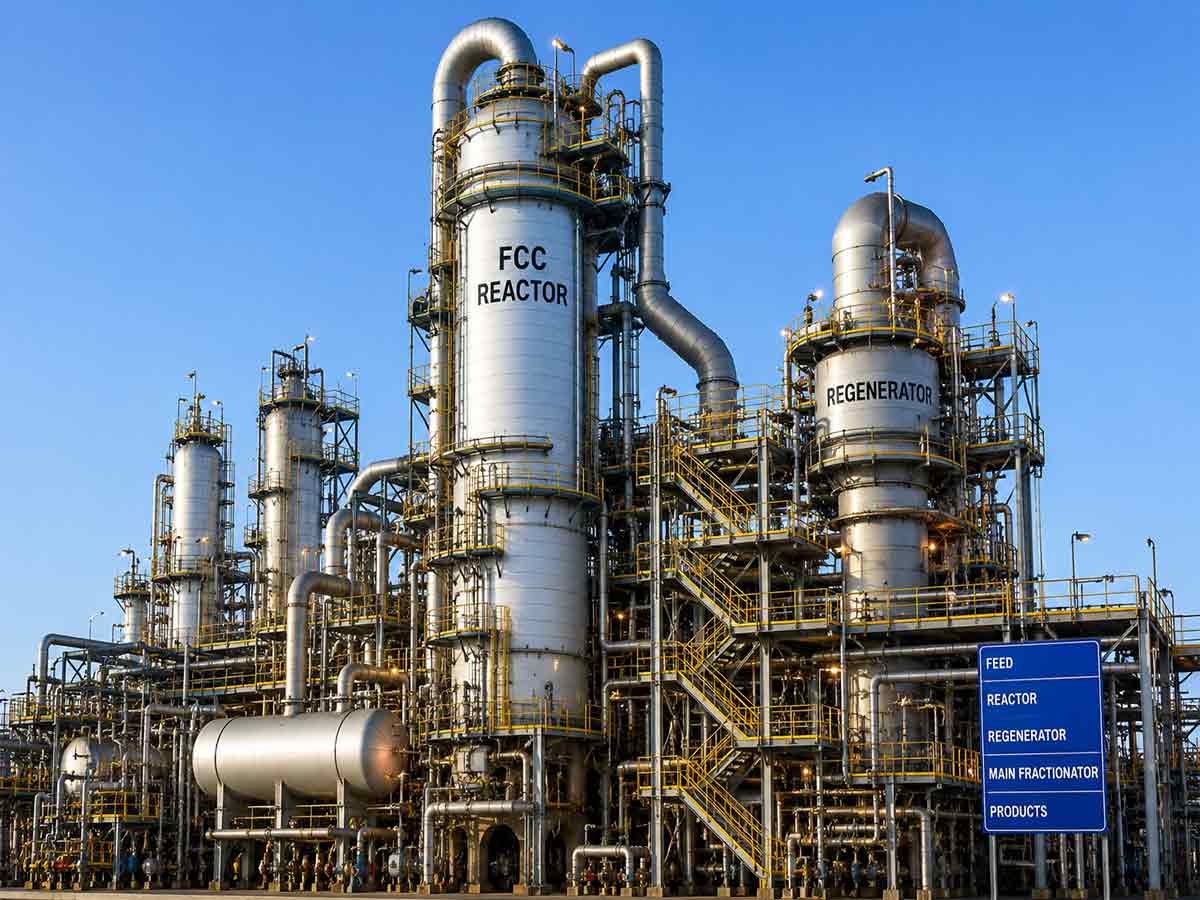

اجزای اصلی واحد FCC
یک واحد FCC از تجهیزات مختلفی تشکیل شده است که هر کدام نقش مشخصی در فرآیند دارند. مهمترین تجهیزات عبارتاند از:
رایزر (Riser)
رایزر محل اصلی تماس خوراک با کاتالیست و انجام واکنشهای کراکینگ است. طراحی مناسب رایزر تأثیر زیادی بر بازده و توزیع محصولات دارد.
راکتور و جداکننده کاتالیست
در این بخش، محصولات واکنش از کاتالیست جدا میشوند. بخارات هیدروکربنی به سمت بخش جداسازی محصولات هدایت شده و کاتالیست مصرفشده به Regenerator منتقل میشود.
Regenerator
باززندهساز محل سوختن کک روی کاتالیست است. در این قسمت با استفاده از هوا، کک تشکیلشده روی کاتالیست حذف میشود و کاتالیست مجدداً فعال میشود.
سیستم گردش کاتالیست
کاتالیست بهصورت مداوم بین راکتور و Regenerator گردش میکند. این گردش مداوم یکی از ویژگیهای اصلی فرآیند FCC است.
واحد تفکیک محصولات
بخارات خروجی از راکتور به بخش جداسازی محصولات ارسال میشوند. در این بخش، محصولات مختلف بر اساس ویژگیهای فیزیکی و نقطه جوش از یکدیگر جدا میشوند.
محصولات واحد FCC
محصولات FCC به نوع خوراک، نوع کاتالیست و شرایط عملیاتی بستگی دارند. مهمترین محصولات عبارتاند از:
بنزین FCC
یکی از مهمترین محصولات واحد FCC، بنزین است. این محصول از نظر عدد اکتان میتواند ارزش بالایی داشته باشد و بخش مهمی از خوراک استخر بنزین پالایشگاه را تشکیل دهد.
LPG
واحد FCC میتواند مقدار قابل توجهی گاز مایع یا LPG تولید کند. این جریان شامل ترکیبات سبک هیدروکربنی است.
پروپیلن
پروپیلن یکی از محصولات مهم و ارزشمند FCC است که میتواند بهعنوان خوراک واحدهای پتروشیمی مورد استفاده قرار گیرد.
گازهای سبک
گازهای سبک مانند هیدروژن، متان، اتان و سایر ترکیبات سبک نیز در فرآیند تولید میشوند.
LCO
Light Cycle Oil یا LCO یکی دیگر از محصولات FCC است که در محدوده گازوئیل قرار میگیرد و ممکن است برای فرآوری بیشتر به واحدهای دیگر پالایشگاه ارسال شود.
HCO و دوغاب
محصولات سنگینتر مانند Heavy Cycle Oil (HCO) و Slurry Oil نیز ممکن است در واحد FCC تولید شوند.
نقش FCC در تولید بنزین
یکی از مهمترین دلایل استفاده از FCC در پالایشگاه، تولید بنزین از برشهای سنگین است.
واحد تقطیر اتمسفریک و واحد تقطیر در خلا عمدتاً وظیفه جداسازی برشهای نفت خام را بر عهده دارند؛ اما FCC یک واحد تبدیلی است و ساختار مولکولی هیدروکربنها را تغییر میدهد.
در نتیجه، پالایشگاه میتواند بخشی از برش سنگین VGO را به ترکیبات سبکتر و با ارزش اقتصادی بیشتر تبدیل کند.
نقش FCC در افزایش ارزش اقتصادی پالایشگاه
وجود واحد FCC میتواند به پالایشگاه اجازه دهد تا از منابع سنگین نفت خام استفاده بیشتری کند.
بدون واحدهای تبدیل مانند FCC، بخش قابل توجهی از ترکیبات سنگین ممکن است به محصولاتی با ارزش اقتصادی پایینتر تبدیل شوند. اما FCC امکان تبدیل بخشی از این مواد به محصولات مورد تقاضا مانند بنزین و پروپیلن را فراهم میکند.
به همین دلیل، FCC در پالایشگاههای پیچیده و دارای فرآیندهای تبدیل عمیق، اهمیت ویژهای دارد.
کاتالیست مورد استفاده در FCC
کاتالیست FCC معمولاً از مواد زئولیتی تشکیل شده و نقش مهمی در سرعت و انتخابپذیری واکنشها دارد.
باید ویژگیهایی مانند موارد زیر داشته باشد:
- فعالیت کاتالیستی مناسب
- پایداری حرارتی و هیدروترمال
- مقاومت در برابر آلودگیهای خوراک
- توانایی مناسب در تولید محصولات هدف
- مقاومت مکانیکی مناسب در برابر گردش مداوم
در طول فرآیند به دلیل تشکیل کک غیرفعال میشود، اما در Regenerator کک آن سوزانده شده و کاتالیست دوباره به چرخه فرآیند بازمیگردد.
مزایای واحد FCC
واحد FCC مزایای مهمی برای پالایشگاه دارد، از جمله:
- تبدیل برشهای سنگین به محصولات باارزشتر
- تولید مقدار قابل توجهی بنزین
- تولید LPG و پروپیلن
- افزایش انعطافپذیری پالایشگاه
- استفاده بهتر از برشهای سنگین نفتی
- افزایش ارزش اقتصادی خوراک
- امکان تنظیم فرآیند برای افزایش تولید برخی محصولات
چالشهای واحد FCC
با وجود مزایای زیاد، بهرهبرداری از FCC با چالشهایی نیز همراه است.
یکی از مهمترین چالشها، تشکیل کک روی کاتالیست است. کک باعث کاهش فعالیت کاتالیست میشود و باید در Regenerator حذف شود.
همچنین وجود فلزاتی مانند نیکل و وانادیوم در خوراک میتواند بر عملکرد کاتالیست تأثیر منفی بگذارد. کنترل دما، نسبت کاتالیست به خوراک، زمان تماس، کیفیت خوراک و شرایط Regenerator نیز برای عملکرد پایدار واحد اهمیت زیادی دارد.
ارتباط FCC با واحدهای دیگر پالایشگاه
FCC بهصورت مستقل از سایر واحدهای پالایشگاه عمل نمیکند و با واحدهای مختلف در ارتباط است.
بهعنوان مثال:
نفت خام → CDU → VDU → VGO → FCC → بنزین، LPG، پروپیلن و سایر محصولات
در این زنجیره، واحد VDU بخشی از برشهای سنگین نفتی را بهصورت VGO تولید میکند و VGO میتواند بهعنوان خوراک FCC مورد استفاده قرار گیرد.
محصولات FCC نیز ممکن است برای فرآوری بیشتر به واحدهای دیگری مانند واحدهای تصفیه هیدروژنی، بازیابی گاز و واحدهای پتروشیمی ارسال شوند.
جمعبندی
واحد FCC یا Fluid Catalytic Cracking یکی از مهمترین واحدهای تبدیل در پالایشگاههای نفت است که با استفاده از کاتالیست، برشهای سنگین مانند VGO را به محصولات سبکتر و باارزشتر تبدیل میکند.
مهمترین محصولات این واحد شامل بنزین، LPG، پروپیلن، LCO و گازهای سبک هستند. گردش مداوم کاتالیست بین رایزر و Regenerator نیز امکان انجام پیوسته فرآیند را فراهم میکند.
در مجموع، نقش اصلی FCC در پالایشگاه، افزایش ارزش برشهای سنگین، تولید محصولات سبکتر و افزایش بهرهوری اقتصادی پالایشگاه است. به همین دلیل این واحد یکی از بخشهای کلیدی پالایشگاههای مدرن به شمار میرود.
