شیر صنعتی چیست؟
شیر صنعتی یکی از مهمترین تجهیزات مورد استفاده در سیستمهای انتقال و کنترل سیالات است. این تجهیز برای قطع و وصل جریان، تنظیم دبی، کنترل فشار و جلوگیری از برگشت سیال در خطوط لوله به کار میرود.
در صنایع نفت، گاز، پالایشگاه، پتروشیمی، نیروگاه، آب و فاضلاب و بسیاری از واحدهای تولیدی، انتخاب شیر مناسب اهمیت زیادی دارد. نوع سیال، فشار، دما، اندازه خط و شرایط فرآیندی از عواملی هستند که در انتخاب این تجهیزات تأثیر میگذارند.
در این مقاله با مفهوم شیر صنعتی، انواع آن، کاربردها، اجزای اصلی و معیارهای انتخاب آشنا میشویم.
شیر صنعتی چیست؟
شیر صنعتی یا Industrial Valve وسیلهای مکانیکی است که در مسیر یک خط لوله نصب میشود و وظیفه کنترل عبور سیال را بر عهده دارد.
با تغییر وضعیت شیر، مسیر عبور سیال میتواند کاملاً باز، کاملاً بسته یا در برخی مدلها بهصورت کنترلشده تنظیم شود. سیال عبوری نیز میتواند مایع، گاز، بخار یا ترکیبی از آنها باشد.
طراحی هر مدل بر اساس نوع کاربرد انجام میشود. به همین دلیل، نمیتوان یک نوع شیر را برای تمام خطوط فرآیندی مناسب دانست.
شیرهای صنعتی چه کاربردی دارند؟
مهمترین وظایف این تجهیزات شامل موارد زیر است:
- قطع و وصل جریان
- تنظیم دبی سیال
- کنترل فشار
- جلوگیری از برگشت جریان
- کنترل مسیر حرکت سیال
- تخلیه یا ایزوله کردن بخشی از خط
- کنترل شرایط فرآیندی
- محافظت از تجهیزات در برابر برخی شرایط نامطلوب
برای مثال، یک شیر قطع و وصل بیشتر برای باز یا بسته کردن مسیر استفاده میشود؛ در حالی که شیر کنترل برای تنظیم مداوم جریان طراحی شده است.
اجزای اصلی شیر صنعتی
ساختار شیر با توجه به نوع آن متفاوت است، اما بسیاری از مدلها اجزای مشترکی دارند.
بدنه (Body)
بدنه اصلیترین بخش شیر محسوب میشود و سایر قطعات روی آن قرار میگیرند. سیال نیز از مسیر داخلی بدنه عبور میکند.
جنس این قسمت باید با توجه به فشار، دما و ماهیت سیال انتخاب شود.
دیسک یا عضو مسدودکننده
این قطعه مسیر عبور سیال را باز یا بسته میکند. شکل آن در مدلهای مختلف متفاوت است؛ برای مثال در شیر پروانهای از یک دیسک چرخان استفاده میشود.
ساقه (Stem)
ساقه نیروی موردنیاز برای حرکت عضو مسدودکننده را منتقل میکند. این نیرو ممکن است بهصورت دستی یا توسط عملگر ایجاد شود.
نشیمنگاه (Seat)
نشیمنگاه محل تماس عضو مسدودکننده با بدنه است و نقش مهمی در آببندی مسیر دارد.
عملگر (Actuator)
در برخی شیرها، باز و بسته شدن بهصورت خودکار انجام میشود. در این شرایط، عملگر میتواند نیروی لازم را با استفاده از انرژی پنوماتیک، هیدرولیک یا الکتریکی ایجاد کند.

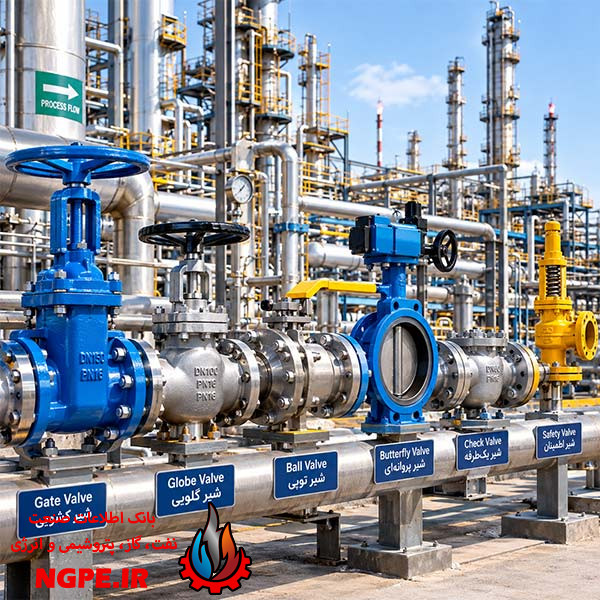

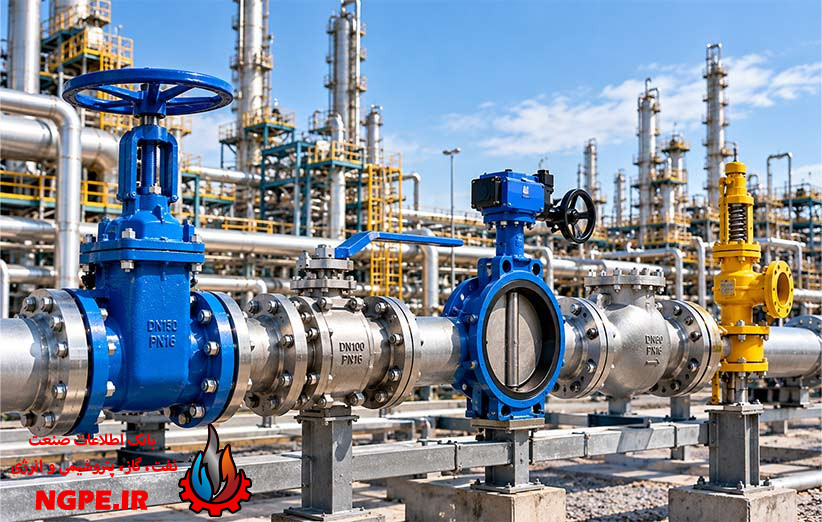

انواع شیر صنعتی
مدلهای مختلفی از شیرهای صنعتی در صنایع مورد استفاده قرار میگیرند. هرکدام برای شرایط مشخصی طراحی شدهاند.
۱. شیر کشویی یا Gate Valve
شیر کشویی یکی از مدلهای پرکاربرد برای قطع و وصل جریان است. عضو داخلی آن بهصورت عمودی حرکت میکند و با قرار گرفتن در مسیر، جریان را مسدود میکند.
این مدل معمولاً برای شرایطی مناسب است که شیر در حالت کاملاً باز یا بسته قرار دارد.
کاربردها:
- خطوط انتقال نفت و گاز
- پالایشگاهها
- خطوط آب
- صنایع پتروشیمی
- سیستمهای فرآیندی
استفاده از Gate Valve برای تنظیم مداوم دبی معمولاً انتخاب مناسبی نیست.
۲. شیر کروی یا Globe Valve
در این مدل، مسیر حرکت عضو داخلی بهگونهای طراحی شده که امکان کنترل مناسبتر جریان فراهم شود.
Globe Valve برای کاربردهایی که تنظیم دبی اهمیت دارد، گزینه متداولی است.
مزایا:
- قابلیت کنترل مناسب جریان
- امکان استفاده در شرایط فشار و دمای مختلف
- قابلیت آببندی مناسب در طراحیهای صحیح
در مقابل، افت فشار آن معمولاً نسبت به برخی مدلهای قطع و وصل بیشتر است.
۳. شیر توپی یا Ball Valve
Ball Valve دارای یک عضو کروی سوراخدار است که با چرخش آن مسیر عبور سیال باز یا بسته میشود.
سرعت عملکرد بالا و قابلیت ایجاد آببندی مناسب باعث شده این مدل در صنایع مختلف بسیار مورد استفاده قرار گیرد.
کاربردها:
- خطوط نفت و گاز
- پالایشگاهها
- صنایع شیمیایی
- سیستمهای انتقال گاز
- تجهیزات فرآیندی
۴. شیر پروانهای یا Butterfly Valve
در شیر پروانهای، یک دیسک در مرکز مسیر قرار دارد و با چرخش آن جریان کنترل میشود.
وزن و ابعاد نسبتاً مناسب، یکی از دلایل استفاده گسترده از این مدل در خطوط مختلف است.
این تجهیزات در سیستمهای آب، تهویه، فرآیندهای صنعتی و برخی خطوط نفت و گاز کاربرد دارند.
۵. شیر یکطرفه یا Check Valve
Check Valve برای جلوگیری از برگشت سیال در خط لوله استفاده میشود.
برخلاف بسیاری از مدلهای دیگر، عملکرد آن معمولاً بهصورت خودکار و بر اساس جهت و فشار جریان انجام میشود.
این ویژگی باعث میشود در مسیر خروجی پمپها و بسیاری از سیستمهای فرآیندی کاربرد داشته باشد.
۶. شیر سوزنی یا Needle Valve
Needle Valve دارای یک عضو باریک و مخروطی است که امکان کنترل دقیق جریان را فراهم میکند.
ابعاد کوچک مسیر عبور باعث میشود این مدل بیشتر در سیستمهایی استفاده شود که دقت تنظیم جریان اهمیت دارد.
۷. شیر کنترل یا Control Valve
Control Valve برای کنترل خودکار پارامترهایی مانند دبی، فشار، دما یا سطح استفاده میشود.
سیگنال کنترلی از سیستم اتوماسیون دریافت شده و عملگر، موقعیت شیر را تغییر میدهد. به این ترتیب شرایط فرآیند در محدوده موردنظر نگه داشته میشود.
این مدل یکی از اجزای مهم سیستمهای کنترل فرآیند در پالایشگاهها و کارخانههای صنعتی است.
۸. شیر اطمینان یا Safety Valve
Safety Valve برای محافظت از تجهیزات و خطوط در برابر افزایش بیش از حد فشار مورد استفاده قرار میگیرد.
هنگامی که فشار به محدوده تنظیمشده برسد، مکانیزم شیر عمل کرده و بخشی از سیال را تخلیه میکند تا از افزایش خطرناک فشار جلوگیری شود.
این تجهیز با شیرهای معمولی قطع و وصل تفاوت دارد و انتخاب و تنظیم آن باید بر اساس الزامات فنی و ایمنی سیستم انجام شود.
شیر صنعتی چگونه کار میکند؟
نحوه عملکرد به طراحی داخلی شیر بستگی دارد.
در مدلهای دستی، اپراتور با استفاده از فلکه یا اهرم، موقعیت عضو داخلی را تغییر میدهد. حرکت ایجادشده باعث باز یا بسته شدن مسیر عبور سیال میشود.
مدلهای اتوماتیک به عملگر مجهز هستند. سیستم کنترل میتواند بر اساس اطلاعات سنسورها فرمان مناسب را ارسال کند و عملگر نیز موقعیت شیر را تغییر دهد.
در یک فرآیند صنعتی، عملکرد صحیح این مجموعه به هماهنگی میان شیر، عملگر، تجهیزات اندازهگیری و سیستم کنترل وابسته است.
شیرهای صنعتی در پالایشگاه چه کاربردی دارند؟
پالایشگاهها شبکه گستردهای از خطوط لوله و تجهیزات فرآیندی دارند. هر خط ممکن است با سیالی متفاوت و در فشار و دمای مشخص کار کند.
به همین دلیل، شیرها در بخشهای مختلف برای اهداف گوناگون نصب میشوند؛ از جمله:
- ورودی و خروجی پمپها
- خطوط انتقال نفت و فرآورده
- سیستمهای بخار
- خطوط گاز
- واحدهای فرآیندی
- سیستمهای خنککاری
- خطوط تخلیه
- سیستمهای ایمنی
- تجهیزات ذخیرهسازی
در چنین محیطی، انتخاب نادرست میتواند موجب نشتی، افت فشار، کاهش راندمان یا حتی ایجاد خطرات عملیاتی شود.
معیارهای انتخاب شیر صنعتی
انتخاب یک مدل مناسب باید بر اساس شرایط واقعی فرآیند انجام شود.
نوع سیال
ماهیت سیال اولین موضوعی است که باید مورد توجه قرار گیرد. خورندگی، ویسکوزیته، وجود ذرات جامد و قابلیت اشتعال میتوانند روی انتخاب جنس و طراحی تأثیر بگذارند.
فشار کاری
حداکثر و حداقل فشار سیستم باید با محدوده مجاز شیر مطابقت داشته باشد.
دمای کاری
دمای سیال روی جنس بدنه، Seat، آببندی و سایر قطعات اثر میگذارد.
اندازه خط لوله
قطر خط نیز یکی از پارامترهای مهم انتخاب است. شیر باید با ابعاد و مشخصات اتصال خط سازگاری داشته باشد.
نحوه عملکرد
باید مشخص شود که تجهیز برای قطع و وصل، کنترل جریان، جلوگیری از برگشت یا حفاظت در برابر فشار استفاده خواهد شد.
نوع اتصال
اتصال فلنجی، رزوهای، جوشی و سایر روشها با توجه به طراحی سیستم انتخاب میشوند.
نوع عملگر
برای شیرهای خودکار میتوان از عملگرهای پنوماتیکی، الکتریکی یا هیدرولیکی استفاده کرد.
نگهداری شیرهای صنعتی
بازرسی و نگهداری منظم میتواند از بسیاری از مشکلات عملکردی جلوگیری کند.
موارد مهم در برنامه نگهداری عبارتاند از:
- بررسی نشتی
- کنترل وضعیت بدنه
- بررسی Stem
- کنترل آببندی
- بررسی عملکرد عملگر
- کنترل خوردگی
- بررسی اتصالات
- روانکاری بخشهای موردنیاز
- آزمایش عملکردی
- بررسی وضعیت شیرهای ایمنی و کنترلی
نشتی مداوم یا سخت شدن حرکت ساقه میتواند نشانه وجود مشکل باشد. در این شرایط، علت باید توسط نیروی متخصص بررسی شود.
خرابیهای رایج شیرهای صنعتی
چند مورد از مشکلات متداول عبارتاند از:
نشتی:
آسیب به Seat، خرابی آببندی یا شرایط نامناسب کاری میتواند باعث نشتی شود.
گیر کردن:
خوردگی، آلودگی یا آسیب مکانیکی ممکن است حرکت قطعات داخلی را دشوار کند.
عدم عملکرد عملگر:
در مدلهای اتوماتیک، مشکل در سیستم پنوماتیک، برق، کنترل یا خود عملگر میتواند عملکرد تجهیز را مختل کند.
افت فشار غیرعادی:
انتخاب نامناسب، گرفتگی مسیر یا باز نشدن کامل شیر میتواند افت فشار را افزایش دهد.
تفاوت شیر صنعتی و شیر خانگی چیست؟
هر دو برای کنترل جریان سیال استفاده میشوند، اما شرایط کاری آنها یکسان نیست.
شیرهای صنعتی معمولاً برای فشار و دمای بالاتر، ساعات کاری طولانیتر و شرایط فرآیندی سخت طراحی میشوند. همچنین جنس، کلاس فشاری، نوع اتصال، آببندی و الزامات تست در آنها اهمیت بیشتری دارد.
در مقابل، شیرهای مورد استفاده در ساختمانها معمولاً برای کاربردهای عمومی آب، گاز یا سیستمهای تأسیساتی طراحی شدهاند.
اهمیت انتخاب صحیح شیر
انتخاب صحیح تنها به قیمت تجهیز محدود نمیشود. یک مدل ارزان که با شرایط فرآیند سازگار نباشد، ممکن است در مدت کوتاهی باعث هزینههای تعمیراتی و توقف تولید شود.
انتخاب مناسب باید بر اساس عواملی مانند نوع سیال، فشار، دما، دبی، اندازه خط، نحوه کنترل و شرایط محیطی صورت گیرد.
جمعبندی
شیر صنعتی یکی از تجهیزات اساسی در سیستمهای انتقال و کنترل سیالات است. وظایفی مانند قطع و وصل جریان، تنظیم دبی، جلوگیری از برگشت و حفاظت از تجهیزات، اهمیت این قطعات را در صنایع مختلف نشان میدهد.
Gate Valve، Globe Valve، Ball Valve، Butterfly Valve، Check Valve و Control Valve از نمونههای مهم این تجهیزات هستند و هرکدام برای شرایط مشخصی طراحی شدهاند.
برای انتخاب مدل مناسب باید مشخصات فرآیند، فشار و دما، نوع سیال، اندازه خط، نوع اتصال و نحوه عملکرد مورد بررسی قرار گیرد. نگهداری منظم و بازرسی دورهای نیز نقش مهمی در افزایش عمر و قابلیت اطمینان این تجهیزات دارد.
