واحد تقطیر نفت خام (CDU) چیست؟
مقدمه
واحد تقطیر نفت خام یا Crude Distillation Unit (CDU) یکی از مهمترین و اصلیترین واحدهای فرآیندی در پالایشگاههای نفت است. تقریباً تمام پالایشگاههای نفت خام برای جداسازی اولیه ترکیبات مختلف نفت از واحد تقطیر اتمسفریک
استفاده میکنند. در این واحد، نفت خام با استفاده از اختلاف نقطه جوش هیدروکربنها به برشهای مختلف تقسیم میشود تا هر برش برای فرآیندهای بعدی پالایش آماده شود.
به زبان ساده، CDU را میتوان نقطه شروع فرآیند پالایش نفت خام دانست. خوراک این واحد نفت خام است و خروجیهای آن شامل برشهای سبک، متوسط و سنگین است که در واحدهای پاییندستی مانند هیدروتریتر، ریفرمر، کراکر
کاتالیستی و واحد تقطیر در خلأ مورد استفاده قرار میگیرند.
واحد CDU چیست؟
CDU مخفف Crude Distillation Unit و به معنی واحد تقطیر نفت خام است. این واحد که با نام Atmospheric Distillation Unit (ADU) یا واحد تقطیر اتمسفریک نیز شناخته میشود، نفت خام را تقریباً در فشار اتمسفریک و بر اساس
محدودههای مختلف نقطه جوش جداسازی میکند.
نفت خام از ترکیبات هیدروکربنی مختلفی تشکیل شده است که هرکدام نقطه جوش متفاوتی دارند. در فرآیند تقطیر، نفت خام ابتدا گرم میشود و سپس وارد برج تقطیر میشود. ترکیبات سبکتر به سمت قسمت بالایی برج حرکت میکنند، در
حالی که ترکیبات سنگینتر در قسمتهای پایین برج باقی میمانند.
هدف اصلی واحد تقطیر نفت خام
مهمترین هدف CDU، جداسازی نفت خام به برشهای هیدروکربنی مختلف است؛ نه تبدیل شیمیایی آنها به مواد جدید.
مهمترین اهداف این واحد عبارتاند از:
- جداسازی نفت خام به برشهای مختلف
- تولید خوراک مناسب برای واحدهای پاییندستی پالایشگاه
- جداسازی ترکیبات سبک و سنگین بر اساس نقطه جوش
- آمادهسازی برشهای نفتی برای فرآیندهای تصفیه و تبدیل
- افزایش انعطافپذیری پالایشگاه در تولید محصولات مختلف
در واقع، CDU بیشتر یک واحد جداسازی است تا یک واحد تبدیل شیمیایی. پالایشگاه در مراحل بعدی میتواند برشهای تولیدشده را با استفاده از فرآیندهای مختلف به محصولات با ارزش افزوده بالاتر تبدیل کند.

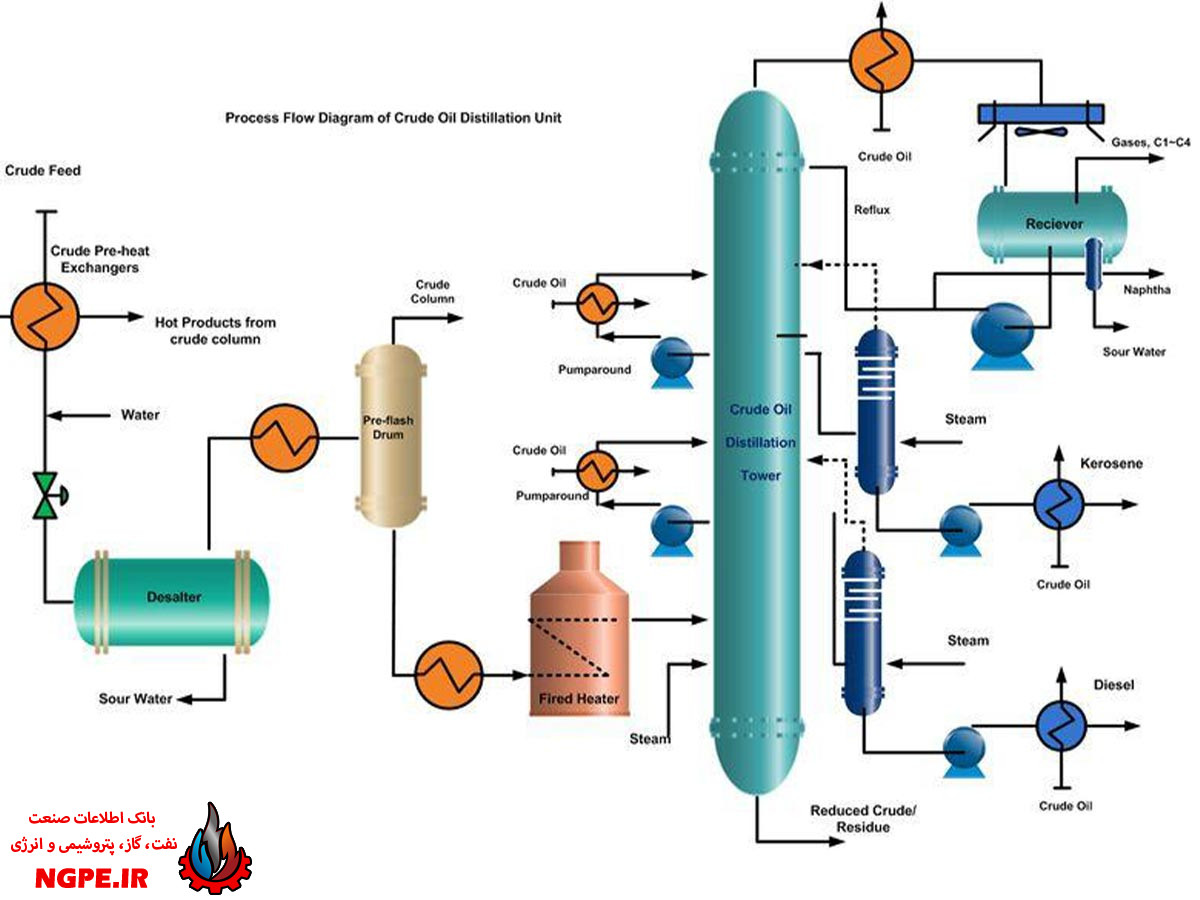

فرآیند کار واحد CDU چگونه است؟
فرآیند تقطیر نفت خام را میتوان در چند مرحله اصلی بررسی کرد.
۱. دریافت و آمادهسازی نفت خام
نفت خام ابتدا از مخازن ذخیره به سمت واحد CDU ارسال میشود. پیش از ورود به بخش اصلی تقطیر، معمولاً عملیات آمادهسازی خوراک انجام میشود.
یکی از مهمترین مراحل این بخش، نمکزدایی یا Desalting است. وجود آب، نمکها و برخی ناخالصیها در نفت خام میتواند باعث خوردگی، رسوبگذاری و مشکلات عملیاتی در تجهیزات شود.
۲. پیشگرم کردن نفت خام
پس از آمادهسازی، نفت خام از مجموعهای از مبدلهای حرارتی عبور میکند. در این مبدلها از حرارت جریانهای خروجی داغ واحد استفاده میشود تا دمای خوراک افزایش پیدا کند.
این سیستم بازیابی حرارت اهمیت زیادی دارد، زیرا باعث کاهش مصرف سوخت کوره و افزایش راندمان انرژی واحد میشود.
۳. گرم کردن در کوره
نفت خام پس از عبور از قطار پیشگرمکننده، وارد کوره نفت خام یا Crude Furnace میشود.
در این قسمت، دمای نفت افزایش پیدا میکند تا بخش قابل توجهی از ترکیبات آن به حالت بخار تبدیل شود. دمای عملیاتی به نوع نفت خام و طراحی واحد بستگی دارد؛ منابع EIA برای تقطیر اتمسفریک نفت خام محدودهای حدود 600 تا 750
درجه فارنهایت را بهعنوان محدوده معمول فرآیند ذکر میکنند.
کنترل دمای کوره بسیار مهم است؛ زیرا افزایش بیش از حد دما میتواند احتمال شکست حرارتی هیدروکربنها و تشکیل کک را افزایش دهد.
۴. ورود خوراک به برج تقطیر اتمسفریک

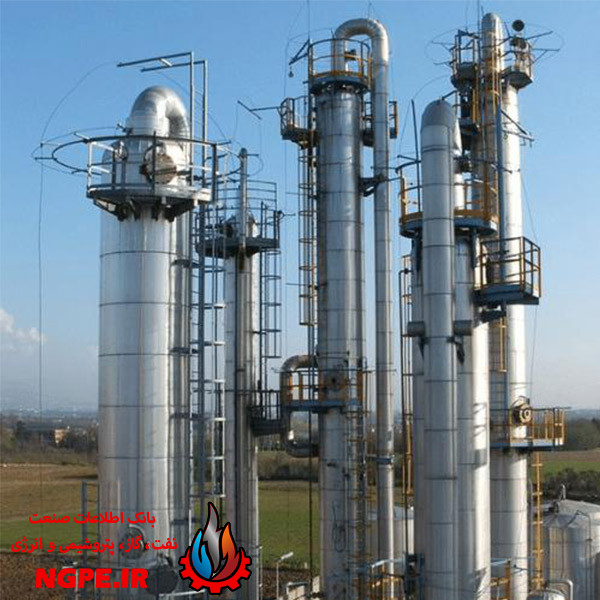

نفت خام گرمشده وارد برج تقطیر اتمسفریک میشود. این برج یکی از مهمترین تجهیزات CDU است.
در داخل برج، تماس مداوم بین فاز بخار و مایع باعث جداسازی بهتر ترکیبات مختلف میشود. ترکیبات سبکتر تمایل دارند به سمت بالای برج حرکت کنند و ترکیبات سنگینتر در قسمتهای پایینتر باقی میمانند.
به این ترتیب، برشهای نفتی بر اساس محدوده جوش از یکدیگر جدا میشوند.
محصولات اصلی واحد CDU
محصولات دقیق CDU به نوع نفت خام، طراحی پالایشگاه و شرایط عملیاتی بستگی دارند؛ اما معمولاً جریانهای زیر از این واحد تولید میشوند:
۱. گازهای سبک و LPG
ترکیبات بسیار سبک در قسمت بالایی برج جدا میشوند و میتوانند شامل گازهای پالایشگاهی و اجزای LPG باشند.
۲. نفتا (Naphtha)
نفتا یکی از محصولات مهم CDU است و معمولاً به واحدهایی مانند Naphtha Hydrotreater و Catalytic Reformer ارسال میشود.
این برش میتواند خوراک مهمی برای تولید اجزای بنزین و برخی مواد پتروشیمی باشد.
۳. نفت سفید و کروزین
برشهای میانی برج میتوانند شامل نفت سفید و کروزین باشند. بسته به مشخصات پالایشگاه، این جریانها ممکن است پس از تصفیه برای تولید سوخت جت یا سایر محصولات مورد استفاده قرار گیرند.
۴. گازوئیل
یکی دیگر از محصولات مهم CDU، برش گازوئیل یا Atmospheric Gas Oil است. این جریان میتواند به واحدهای هیدروتریتینگ یا سایر واحدهای فرآیندی ارسال شود.
۵. تهمانده اتمسفریک
سنگینترین بخش نفت خام در قسمت پایین برج جمع میشود و با نامهایی مانند Atmospheric Residue یا Atmospheric Bottoms شناخته میشود.
این جریان معمولاً برای فرآیندهای بعدی مانند تقطیر در خلأ (VDU) یا سایر فرآیندهای تبدیل نفت سنگین استفاده میشود.
تجهیزات اصلی واحد تقطیر نفت خام
یک CDU از تجهیزات مختلفی تشکیل شده است که مهمترین آنها عبارتاند از:
- واحد نمکزدایی نفت خام (Desalter)
- مبدلهای حرارتی
- کوره پیشگرم نفت خام
- برج تقطیر اتمسفریک
- سینیها یا پکینگهای برج
- Side Stripperها
- پمپها
- کندانسورها
- Reflux Drum
- تجهیزات کنترل فشار و دما
- سیستمهای تزریق بخار
- تجهیزات بازیابی حرارت
- سیستمهای ایمنی و تخلیه فشار
عملکرد صحیح این تجهیزات برای حفظ ظرفیت، کیفیت محصولات و ایمنی پالایشگاه اهمیت زیادی دارد.
نقش بخار در واحد CDU
در بسیاری از واحدهای تقطیر نفت خام، بخار استریپینگ (Stripping Steam) به بخشهای مشخصی از برج یا استریپرها تزریق میشود.
هدف اصلی استفاده از بخار، کمک به جدا کردن ترکیبات سبکتر از جریانهای سنگینتر است. در نتیجه میتوان کیفیت برشهای خروجی را بهتر کنترل کرد.
مقدار بخار باید بهدقت کنترل شود؛ زیرا مصرف بیش از حد آن میتواند بار تجهیزات بالادستی و پاییندستی مانند کندانسورها و سیستمهای مربوط به آب را افزایش دهد.
پارامترهای مهم عملیاتی در CDU
کنترل پارامترهای فرآیندی در واحد تقطیر نفت خام اهمیت زیادی دارد. برخی از مهمترین پارامترها عبارتاند از:
دمای خروجی کوره
دمای خروجی کوره باید به اندازهای باشد که تبخیر مورد نیاز خوراک انجام شود، اما از شرایطی که موجب شکست حرارتی شدید و تشکیل کک میشود جلوگیری شود.
فشار برج
فشار برج بر رفتار تبخیر و جداسازی ترکیبات تأثیر مستقیم دارد.
دمای بالای برج
دمای بالای برج بر کیفیت محصولات سبک مانند نفتا و گازهای خروجی تأثیر میگذارد.
دمای پایین برج
دمای پایین برج در تعیین کیفیت تهمانده و میزان جداسازی برشهای سنگین اهمیت دارد.
نرخ جریان خوراک
افزایش یا کاهش دبی نفت خام میتواند تعادل حرارتی و هیدرولیکی برج را تغییر دهد.
میزان Reflux
کنترل Reflux برای دستیابی به جداسازی مناسب ترکیبات سبک و سنگین اهمیت دارد.
اهمیت CDU در پالایشگاه
واحد CDU به دلیل قرار گرفتن در ابتدای زنجیره فرآیند پالایش، نقش بسیار مهمی در عملکرد کل پالایشگاه دارد.
کیفیت و میزان جریانهای خروجی CDU مستقیماً بر عملکرد واحدهای پاییندستی تأثیر میگذارد. برای مثال، تغییر در کیفیت نفتا میتواند بر عملکرد ریفرمر تأثیر بگذارد و تغییر در کیفیت گازوئیل میتواند شرایط عملیاتی واحدهای هیدروتریتینگ را
تغییر دهد.
به همین دلیل، طراحی و بهرهبرداری صحیح CDU برای دستیابی به ظرفیت مناسب، مصرف انرژی پایین و کیفیت مطلوب محصولات ضروری است.
مزایای استفاده از واحد تقطیر نفت خام
مهمترین مزایای CDU عبارتاند از:
- جداسازی اولیه و مؤثر نفت خام
- تولید چندین برش هیدروکربنی
- تأمین خوراک واحدهای پاییندستی
- امکان کنترل محدوده جوش محصولات
- بازیابی حرارت و کاهش مصرف انرژی
- ایجاد انعطافپذیری در فرآیند پالایش
- افزایش بهرهوری کلی پالایشگاه
چالشهای عملیاتی واحد CDU
با وجود اهمیت بالای CDU، این واحد با چالشهای مختلفی نیز مواجه است. خوردگی، رسوبگذاری، تشکیل کک، افت راندمان مبدلهای حرارتی، مشکلات هیدرولیکی برج و نوسانات کیفیت نفت خام از جمله مواردی هستند که میتوانند عملکرد
واحد را تحت تأثیر قرار دهند.
همچنین تغییر نوع نفت خام میتواند نقطه جوش، میزان گوگرد، مقدار نمک، ویسکوزیته و مقدار برشهای سبک و سنگین خوراک را تغییر دهد. بنابراین بسیاری از پالایشگاهها CDU را بهگونهای طراحی میکنند که بتواند طیف مشخصی از نفتهای
خام را پردازش کند.
جمعبندی
واحد تقطیر نفت خام (CDU) یکی از اساسیترین واحدهای هر پالایشگاه نفت است که وظیفه آن جداسازی نفت خام به برشهای مختلف بر اساس اختلاف نقطه جوش است. نفت خام پس از نمکزدایی و پیشگرم شدن، در کوره گرم شده و
سپس وارد برج تقطیر اتمسفریک میشود. در برج، ترکیبات سبکتر در قسمت بالایی و ترکیبات سنگینتر در قسمت پایینی جدا میشوند.
محصولاتی مانند گازهای سبک، نفتا، کروزین، گازوئیل و تهمانده اتمسفریک از جریانهای مهم این واحد هستند. برشهای تولیدشده سپس به واحدهای پاییندستی ارسال میشوند تا طی فرآیندهای مختلف تصفیه و تبدیل، به محصولات نهایی
مانند بنزین، سوخت جت، گازوئیل و سایر فرآوردههای نفتی تبدیل شوند.
به همین دلیل، CDU را میتوان قلب بخش جداسازی اولیه در پالایشگاه نفت دانست؛ واحدی که عملکرد صحیح آن تأثیر مستقیمی بر ظرفیت، کیفیت محصولات و راندمان کل پالایشگاه دارد.
