کمپرسور سانتریفیوژ چیست و چگونه کار میکند؟
کمپرسور سانتریفیوژ یا Centrifugal Compressor یکی از مهمترین انواع کمپرسورهای دینامیکی است که برای افزایش فشار گاز در صنایع مختلف مورد استفاده قرار میگیرد. این تجهیزات بهویژه در صنایع نفت و گاز، پالایشگاهها، پتروشیمی، خطوط انتقال گاز و واحدهای فرآیندی بزرگ کاربرد گستردهای دارند.
برخلاف کمپرسورهای جابجایی مثبت مانند کمپرسورهای رفت و برگشتی و اسکرو، کمپرسور سانتریفیوژ گاز را در یک حجم مشخص به دام نمیاندازد؛ بلکه با استفاده از سرعت بالای یک یا چند پروانه، انرژی جنبشی را به جریان گاز منتقل کرده و سپس این انرژی را به فشار تبدیل میکند.
به دلیل قابلیت کار با دبیهای بالا و جریان پیوسته، کمپرسورهای سانتریفیوژ گزینهای مناسب برای بسیاری از واحدهای بزرگ فرآیندی در صنعت نفت و گاز هستند.
کمپرسور سانتریفیوژ چیست؟
کمپرسور سانتریفیوژ نوعی کمپرسور دینامیکی است که با چرخش سریع پروانه یا Impeller، سرعت گاز را افزایش میدهد. گاز پس از خروج از پروانه وارد بخشهایی مانند دیفیوزر میشود و در این قسمت بخشی از انرژی سرعت گاز به انرژی فشاری تبدیل میشود.
در کمپرسورهای چندمرحلهای، گاز پس از عبور از یک مرحله وارد مرحله بعدی شده و فشار آن بهصورت تدریجی افزایش پیدا میکند.
به زبان ساده، فرآیند عملکرد کمپرسور سانتریفیوژ را میتوان اینگونه خلاصه کرد:
ورود گاز → افزایش سرعت توسط پروانه → تبدیل انرژی سرعت به فشار → خروج گاز با فشار بالاتر
نحوه عملکرد کمپرسور سانتریفیوژ
عملکرد کمپرسور سانتریفیوژ بر اساس انتقال انرژی از یک روتور چرخان به گاز است.
مرحله اول؛ ورود گاز
گاز از طریق نازل مکش وارد کمپرسور میشود و به سمت چشم پروانه حرکت میکند.
مرحله دوم؛ افزایش سرعت گاز
پروانه با سرعت بالا میچرخد و انرژی جنبشی قابل توجهی به گاز منتقل میکند. حرکت گاز در پروانه باعث افزایش سرعت و تغییر جهت جریان میشود.
مرحله سوم؛ تبدیل سرعت به فشار
گاز پرسرعت وارد دیفیوزر یا مسیرهای مخصوص کاهش سرعت میشود. با کاهش سرعت، بخشی از انرژی جنبشی به انرژی فشاری تبدیل میشود.
مرحله چهارم؛ عبور از مراحل بعدی
در کمپرسورهای چندمرحلهای، گاز پس از خروج از یک مرحله وارد مرحله بعدی شده و فرآیند فشردهسازی مجدداً تکرار میشود.
مرحله پنجم؛ خروج گاز
در نهایت گاز با فشار مورد نیاز از نازل خروجی کمپرسور خارج شده و وارد خط یا واحد فرآیندی بعدی میشود.

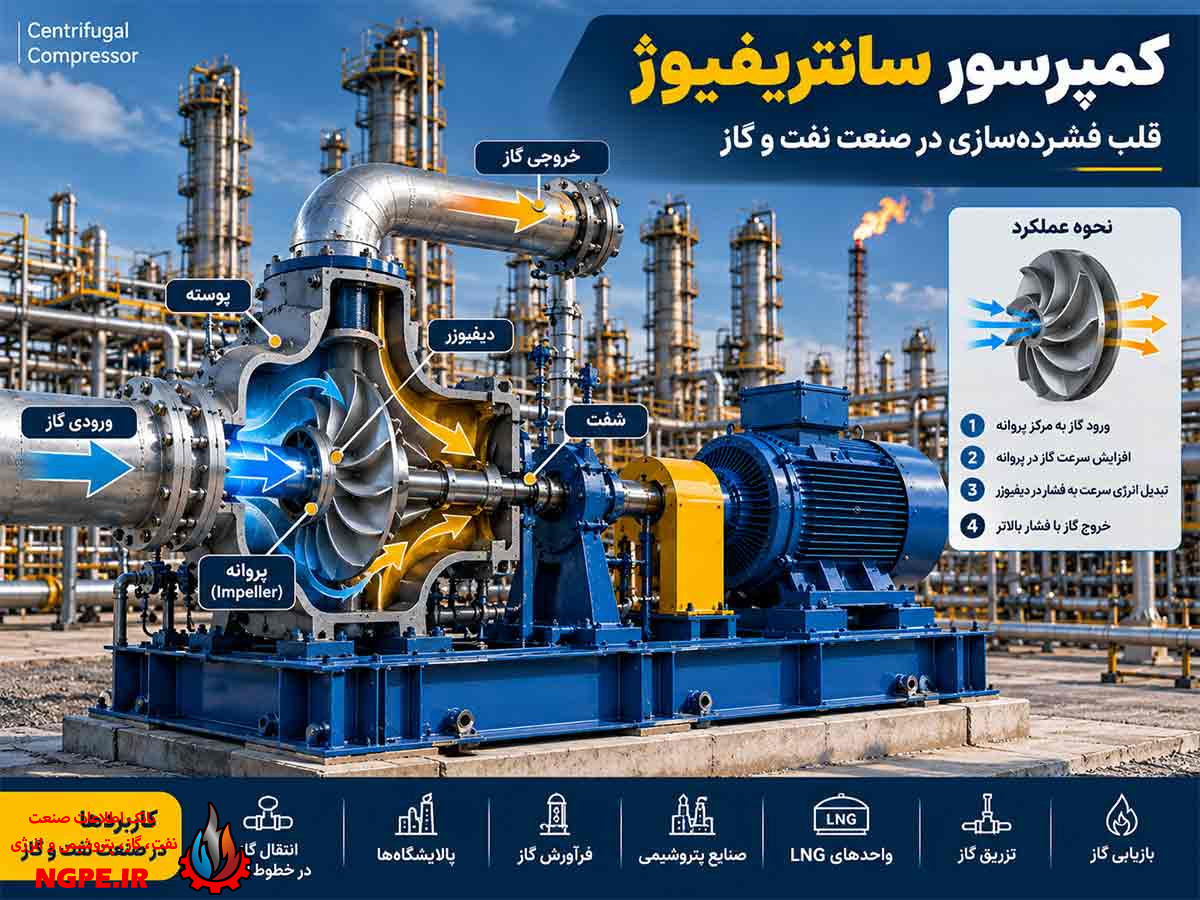

اجزای اصلی کمپرسور سانتریفیوژ
یک کمپرسور سانتریفیوژ صنعتی از مجموعهای از اجزای مکانیکی، فرآیندی و کنترلی تشکیل شده است.
۱. پروانه یا Impeller
پروانه یکی از مهمترین اجزای کمپرسور است و وظیفه انتقال انرژی به گاز را بر عهده دارد.
طراحی پروانه تأثیر مستقیمی بر ظرفیت، فشار، راندمان و محدوده عملکرد کمپرسور دارد.
۲. شفت یا Shaft
شفت وظیفه انتقال توان مکانیکی از محرک به پروانهها را بر عهده دارد.
۳. دیفیوزر یا Diffuser
دیفیوزر با کاهش سرعت جریان گاز، بخشی از انرژی جنبشی آن را به فشار تبدیل میکند.
۴. پوسته یا Casing
پوسته، اجزای داخلی کمپرسور را در خود جای داده و وظیفه تحمل فشار و هدایت جریان گاز را دارد.
۵. یاتاقانها
یاتاقانهای شعاعی و محوری برای پشتیبانی از شفت و کنترل حرکت آن مورد استفاده قرار میگیرند.
۶. سیستم آببندی
سیستم آببندی برای جلوگیری از خروج گاز فرآیندی از اطراف شفت اهمیت زیادی دارد. در کاربردهای نفت و گاز، نوع سیستم آببندی بر اساس گاز و شرایط فرآیندی انتخاب میشود.
۷. سیستم روانکاری
یاتاقانها و برخی اجزای مکانیکی به سیستم روغنکاری مناسب نیاز دارند. سیستم روانکاری معمولاً شامل تجهیزاتی مانند مخزن روغن، پمپ، فیلتر و کولر است.
۸. سیستم کنترل
سیستم کنترل وظیفه پایش پارامترهایی مانند فشار، دما، سرعت، ارتعاش و دبی را بر عهده دارد و برای حفظ عملکرد ایمن کمپرسور ضروری است.
انواع کمپرسور سانتریفیوژ
کمپرسورهای سانتریفیوژ را میتوان از جنبههای مختلف دستهبندی کرد.
کمپرسور سانتریفیوژ تکمرحلهای
در این نوع، گاز تنها از یک مرحله فشردهسازی عبور میکند. این طراحی برای کاربردهایی که افزایش فشار مورد نیاز نسبتاً محدود است مناسب است.
کمپرسور سانتریفیوژ چندمرحلهای
در کمپرسورهای چندمرحلهای، چند پروانه یا مرحله بهصورت متوالی قرار گرفتهاند و گاز در چند مرحله فشرده میشود.
این نوع کمپرسور برای بسیاری از کاربردهای نفت و گاز که به افزایش فشار بیشتری نیاز دارند، استفاده میشود.
کمپرسور سانتریفیوژ یکمحوره
در این طراحی، چند مرحله روی یک شفت قرار دارند و همگی توسط یک محور مشترک به حرکت درمیآیند.
کمپرسور سانتریفیوژ یکپارچه دندهای
در کمپرسورهای Integrally Geared، مراحل مختلف میتوانند روی شفتها و چرخدندههای مجزا قرار بگیرند و هر مرحله با سرعت مناسب خود کار کند.
این ساختار میتواند برای کاربردهایی که به چند مرحله با شرایط متفاوت نیاز دارند، مزیت داشته باشد.
کاربرد کمپرسور سانتریفیوژ در صنعت نفت و گاز
کمپرسورهای سانتریفیوژ در بخشهای مختلف زنجیره نفت و گاز مورد استفاده قرار میگیرند.
۱. انتقال گاز طبیعی
برای انتقال گاز در خطوط لوله طولانی، فشار گاز در طول مسیر کاهش پیدا میکند. ایستگاههای تقویت فشار با استفاده از کمپرسورها فشار گاز را به محدوده مورد نیاز برمیگردانند.
۲. فرآورش گاز
در واحدهای فرآورش گاز طبیعی، کمپرسورها میتوانند برای افزایش فشار و انتقال جریانهای گازی بین بخشهای مختلف فرآیند استفاده شوند.
۳. پالایشگاهها
در پالایشگاهها کمپرسورهای سانتریفیوژ در برخی واحدهای فرآیندی برای فشردهسازی و گردش گازهای فرآیندی کاربرد دارند.
۴. صنایع پتروشیمی
واحدهای پتروشیمی به جریانهای گازی با فشار و دبی مشخص نیاز دارند و کمپرسورها میتوانند بخش مهمی از سیستم فشردهسازی را تشکیل دهند.
۵. تزریق گاز
در برخی پروژههای نفت و گاز، گاز برای تزریق به مخزن به فشار بالاتری نیاز دارد و کمپرسورهای مناسب میتوانند برای این منظور استفاده شوند.
۶. واحدهای LNG
فرآیندهای مرتبط با گاز طبیعی مایعشده نیز به تجهیزات فشردهسازی نیاز دارند و کمپرسورها در بخشهای مختلف این زنجیره مورد استفاده قرار میگیرند.
۷. بازیابی و فشردهسازی گاز
کمپرسورها میتوانند در سیستمهای بازیابی گاز و کاهش هدررفت گازهای قابل استفاده نیز نقش داشته باشند.
مزایای کمپرسور سانتریفیوژ
مهمترین مزایای این نوع کمپرسور عبارتاند از:
- مناسب برای دبیهای بالا
- ایجاد جریان نسبتاً پیوسته
- قابلیت استفاده در واحدهای بزرگ صنعتی
- طراحی مناسب برای چندمرحلهای شدن
- تعداد کمتر قطعات رفت و برگشتی
- مناسب برای بسیاری از کاربردهای فرآیندی
- امکان استفاده از سیستمهای کنترلی پیشرفته
معایب کمپرسور سانتریفیوژ
در کنار مزایا، این کمپرسورها محدودیتهایی نیز دارند:
-
- حساسیت عملکرد به شرایط فرآیندی
- حساسیت به کاهش بیش از حد دبی
- نیاز به کنترل دقیق
- پیچیدگی طراحی در مدلهای چندمرحلهای
- اهمیت بالای طراحی و عملکرد سیستم آببندی
- هزینه اولیه و تجهیزات جانبی قابل توجه در پروژههای بزرگ
پدیده Surge در کمپرسور سانتریفیوژ چیست؟
یکی از مهمترین مفاهیم در بهرهبرداری از کمپرسورهای سانتریفیوژ، Surge است.
Surge یک ناپایداری آیرودینامیکی است که معمولاً در شرایط دبی پایین رخ میدهد. زمانی که جریان ورودی کاهش پیدا کند و کمپرسور نتواند فشار مورد نیاز سیستم پاییندست را تأمین کند، ممکن است جریان گاز ناپایدار شده و حتی برای مدت کوتاهی در جهت معکوس حرکت کند.
این پدیده میتواند باعث ایجاد:
- ارتعاش شدید
- نوسان فشار
- افزایش دما
- بارهای مکانیکی نامطلوب
- آسیب به پروانه و یاتاقانها
- آسیب به سیستم لولهکشی
شود.
به همین دلیل در کمپرسورهای سانتریفیوژ صنعتی از سیستم Anti-Surge برای جلوگیری از ورود کمپرسور به ناحیه ناپایدار استفاده میشود.
سیستم Anti-Surge چیست؟
سیستم Anti-Surge یکی از مهمترین سیستمهای حفاظتی کمپرسور سانتریفیوژ است.
این سیستم با پایش پارامترهایی مانند دبی، فشار مکش و فشار دهش، وضعیت عملکرد کمپرسور را بررسی میکند. در صورت نزدیک شدن نقطه کاری به محدوده Surge، سیستم کنترل میتواند با باز کردن شیر بازچرخانی یا Recycle Valve، بخشی از گاز را از خروجی به سمت ورودی بازگرداند.
هدف اصلی این سیستم، حفظ کمپرسور در محدوده عملکرد پایدار و جلوگیری از آسیب ناشی از Surge است.
عوامل مهم در انتخاب کمپرسور سانتریفیوژ
برای انتخاب کمپرسور مناسب باید پارامترهای مختلفی بررسی شوند.
فشار مکش و دهش
فشار ورودی و فشار مورد نیاز در خروجی از مهمترین پارامترهای طراحی هستند.
دبی گاز
کمپرسورهای سانتریفیوژ معمولاً برای کاربردهای با دبی بالا بسیار مناسب هستند، اما محدوده کاری واقعی باید بر اساس منحنی عملکرد دستگاه بررسی شود.
ترکیب گاز
وزن مولکولی، چگالی، دما، خورندگی، وجود ناخالصیها و سایر خواص گاز بر انتخاب کمپرسور تأثیر میگذارند.
نسبت تراکم
نسبت فشار خروجی به فشار ورودی، در تعیین تعداد مراحل و آرایش کمپرسور اهمیت دارد.
دمای گاز
تغییرات دما در هنگام فشردهسازی باید در طراحی کمپرسور و تجهیزات خنککننده مورد توجه قرار گیرد.
شرایط کاری
تغییرات دبی و فشار در طول بهرهبرداری باید در نظر گرفته شوند تا کمپرسور در محدوده پایدار خود کار کند.
استاندارد API 617 برای کمپرسورهای سانتریفیوژ
در پروژههای نفت، گاز و پتروشیمی، API 617 یکی از استانداردهای مهم برای کمپرسورهای سانتریفیوژ و محوری ویژه سرویسهای نفتی، شیمیایی و گازی محسوب میشود.
این استاندارد الزامات و توصیههایی را برای طراحی، ساخت، بازرسی و آزمون تجهیزات مربوطه ارائه میکند.
نگهداری کمپرسور سانتریفیوژ
نگهداری مناسب برای افزایش قابلیت اطمینان و جلوگیری از توقف ناخواسته کمپرسور اهمیت زیادی دارد.
برخی اقدامات مهم عبارتاند از:
- پایش ارتعاشات
- بررسی دمای یاتاقانها
- کنترل فشار و دمای مکش و دهش
- بررسی سیستم روغنکاری
- کنترل سیستم آببندی
- بررسی عملکرد سیستم Anti-Surge
- کنترل وضعیت پروانهها
- بررسی نشتیها
- پایش شرایط کاری کمپرسور
- انجام بازرسیهای دورهای
استفاده از سیستم Condition Monitoring نیز میتواند به تشخیص زودهنگام مشکلات مکانیکی و فرآیندی کمک کند.
جمعبندی
کمپرسور سانتریفیوژ یکی از مهمترین تجهیزات دوار مورد استفاده برای فشردهسازی گاز در صنایع نفت و گاز، پالایشگاهها و پتروشیمی است. این کمپرسور با استفاده از پروانههای دوار، انرژی جنبشی را به جریان گاز منتقل کرده و سپس بخشی از این انرژی در دیفیوزر به فشار تبدیل میشود.
دبی بالا، جریان پیوسته و قابلیت استفاده در واحدهای بزرگ فرآیندی از مهمترین ویژگیهای کمپرسورهای سانتریفیوژ هستند.
با این حال، عملکرد این تجهیزات به شرایط فرآیندی وابستگی زیادی دارد و کنترل پدیدههایی مانند Surge برای بهرهبرداری ایمن و پایدار از آنها اهمیت بسیار زیادی دارد.
بنابراین انتخاب کمپرسور سانتریفیوژ باید بر اساس فشار، دبی، ترکیب گاز، نسبت تراکم، دما، شرایط عملیاتی و الزامات پروژه انجام شود.
