تجهیزات دوار پالایشگاه چگونه نگهداری میشوند؟
تجهیزات دوار یکی از مهمترین بخشهای هر پالایشگاه و واحد فرآیندی هستند. پمپها، کمپرسورها، توربینها، فنها، گیربکسها و تجهیزات مشابه بهصورت مداوم یا دورهای فعالیت میکنند و نقش مهمی در انتقال سیالات، فشردهسازی گاز، تولید توان و ادامه فرآیندهای پالایشی دارند.
از آنجا که خرابی یک تجهیز دوار میتواند باعث توقف بخشی از فرآیند، کاهش تولید و حتی ایجاد شرایط ایمنی نامطلوب شود، نگهداری صحیح آنها اهمیت بسیار زیادی دارد. در پالایشگاهها معمولاً از ترکیبی از تعمیرات پیشگیرانه، پایش وضعیت، بازرسی دورهای و تعمیرات اصلاحی استفاده میشود.
در این مقاله بررسی میکنیم که تجهیزات دوار پالایشگاه چگونه نگهداری میشوند و مهمترین روشهای افزایش قابلیت اطمینان آنها چیست.

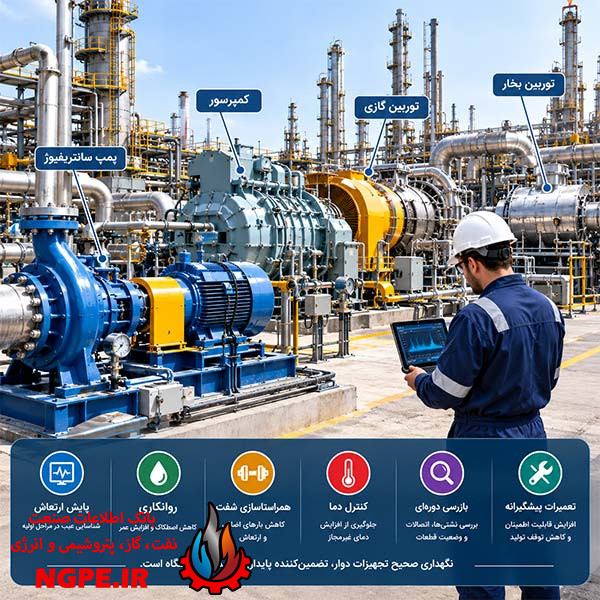

تجهیزات دوار پالایشگاه شامل چه تجهیزاتی هستند؟
تجهیزات دوار به ماشینهایی گفته میشود که بخشی از اجزای آنها هنگام کار بهصورت چرخشی حرکت میکنند. مهمترین نمونههای مورد استفاده در پالایشگاه عبارتاند از:
-
- پمپهای سانتریفیوژ
- پمپهای جابجایی مثبت
- کمپرسورهای سانتریفیوژ
- کمپرسورهای رفت و برگشتی
- توربینهای گازی
- توربینهای بخار
- فنها و بلوئرها
- گیربکسها
- الکتروموتورها
- کوپلینگها
- تجهیزات دوار مرتبط با سیستمهای فرایندی
استانداردهای صنعت نفت نیز تجهیزات مختلفی مانند پمپهای سانتریفیوژ، کمپرسورها، توربینهای بخار و گازی، گیربکسها و سیستمهای آببندی و روانکاری را بهصورت تخصصی پوشش میدهند.
چرا نگهداری تجهیزات دوار در پالایشگاه اهمیت دارد؟
تجهیزات دوار معمولاً با سرعت بالا، بارهای مکانیکی و شرایط فرآیندی سخت کار میکنند. افزایش ارتعاش، عدم تعادل، خرابی یاتاقان، مشکلات روانکاری، نامیزانی شفت یا خرابی آببندی میتواند عملکرد دستگاه را تحت تأثیر قرار دهد.
اگر یک عیب کوچک در مراحل اولیه شناسایی نشود، ممکن است به خرابی جدیتر و توقف ناخواسته تجهیزات منجر شود.
به همین دلیل هدف اصلی نگهداری فقط تعمیر دستگاه پس از خرابی نیست؛ بلکه شناسایی علائم اولیه خرابی و جلوگیری از توقف ناگهانی است.
روشهای اصلی نگهداری تجهیزات دوار پالایشگاه
نگهداری تجهیزات دوار معمولاً بر اساس اهمیت تجهیز، شرایط کاری، سابقه خرابی و توصیه سازنده برنامهریزی میشود.
۱. بازرسی روزانه و دورهای
یکی از سادهترین و در عین حال مهمترین روشهای نگهداری، بررسی منظم وضعیت تجهیز است.
اپراتورها و کارشناسان نگهداری میتوانند در بازدیدهای دورهای موارد زیر را بررسی کنند:
- صدای غیرعادی
- افزایش دما
- نشتی روغن یا سیال
- وضعیت آببندی
- وضعیت فشار و دبی
- ارتعاش غیرعادی
- وضعیت روغن
- شرایط یاتاقانها
- وضعیت کوپلینگ و محافظ آن
- تغییرات غیرعادی در عملکرد دستگاه
بازدیدهای منظم باعث میشود بسیاری از نشانههای اولیه خرابی پیش از تبدیل شدن به یک مشکل جدی شناسایی شوند. مشارکت اپراتورها در بررسی تجهیزات و استفاده از چکلیستهای عملیاتی نیز یکی از روشهای مؤثر در برنامههای قابلیت اطمینان است.
۲. پایش ارتعاش
آنالیز ارتعاش یکی از مهمترین روشهای پایش وضعیت تجهیزات دوار است.
هر تجهیز دوار در شرایط عادی دارای الگوی مشخصی از ارتعاش است. تغییر این الگو میتواند نشانه وجود مشکل مکانیکی باشد.
با استفاده از اندازهگیری و تحلیل ارتعاش میتوان مشکلاتی مانند موارد زیر را شناسایی کرد:
- نامیزانی روتور
- ناهمراستایی شفت
- شل بودن قطعات
- خرابی یاتاقان
- مشکلات کوپلینگ
- برخی مشکلات مربوط به چرخدندهها
پایش ارتعاش برای پمپها، کمپرسورها، موتورها، فنها و ژنراتورها کاربرد گستردهای دارد و میتواند قبل از وقوع خرابی شدید، نشانههای مشکل را مشخص کند.
۳. روانکاری صحیح
روانکاری مناسب برای افزایش عمر یاتاقانها، چرخدندهها و سایر قطعات متحرک ضروری است.
در این بخش تنها مقدار روغن یا گریس اهمیت ندارد؛ بلکه مواردی مانند نوع روانکار، ویسکوزیته، دمای کاری، آلودگی و زمان تعویض نیز باید کنترل شود.
روانکاری نامناسب میتواند باعث افزایش اصطکاک، افزایش دما و تسریع فرسایش قطعات شود. در کمپرسورها و پمپهای فرآیندی، توجه به وضعیت یاتاقانها و سیستم روانکاری اهمیت ویژهای دارد.
برنامه روانکاری باید مطابق دستورالعمل سازنده تجهیز و شرایط واقعی بهرهبرداری تنظیم شود.
۴. کنترل دمای یاتاقانها
افزایش دمای یاتاقان میتواند یکی از نشانههای وجود مشکل در تجهیز باشد.
دمای بالا ممکن است به دلایلی مانند:
- کمبود روانکار
- انتخاب نامناسب روانکار
- بارگذاری بیش از حد
- خرابی یاتاقان
- ناهمراستایی
- اصطکاک غیرعادی
ایجاد شود.
به همین دلیل دمای یاتاقانها در تجهیزات مهم بهصورت منظم اندازهگیری و روند تغییرات آن بررسی میشود.
۵. همراستاسازی شفت و کوپلینگ
ناهمراستایی میان محور محرک و محور تجهیز یکی از مشکلات مهم تجهیزات دوار است.
در صورت وجود نامیزانی یا ناهمراستایی، بار اضافی به یاتاقانها، کوپلینگ و شفت وارد میشود و ارتعاش افزایش پیدا میکند.
به همین دلیل پس از نصب، تعمیرات اساسی یا تعویض برخی قطعات، همراستایی باید با تجهیزات مناسب کنترل شود.
استاندارد API 686 نیز به نصب و طراحی نصب ماشینآلات و تجهیزات دوار و سیستمهای کمکی آنها میپردازد.
۶. بررسی آببندی و Mechanical Seal
در بسیاری از پمپهای پالایشگاهی، آببندی مکانیکی نقش مهمی در جلوگیری از خروج سیال فرآیندی دارد.
نشتی از Mechanical Seal میتواند علاوه بر کاهش عملکرد تجهیز، در صورت عبور سیالات قابل اشتعال یا سمی، خطرات ایمنی و زیستمحیطی ایجاد کند.
بنابراین وضعیت آببندی، سیستم Flush، فشارها و شرایط کاری آن باید بهصورت منظم بررسی شود.
استاندارد API 682 به سیستمهای آببندی شفت برای پمپهای سانتریفیوژ و دوار میپردازد.
تعمیرات پیشگیرانه تجهیزات دوار چیست؟
در تعمیرات پیشگیرانه، فعالیتهای نگهداری قبل از وقوع خرابی و بر اساس یک برنامه مشخص انجام میشوند.
این فعالیتها میتوانند شامل موارد زیر باشند:
- تعویض دورهای روغن
- بررسی و تعویض فیلترها
- بازرسی یاتاقانها
- بررسی کوپلینگ
- کنترل همراستایی
- بررسی آببندی
- تمیزکاری تجهیزات
- بازرسی قطعات داخلی
- بررسی وضعیت شفت و روتور
- انجام تستهای عملکردی
با این حال، برنامه تعمیرات نباید صرفاً بر اساس یک زمانبندی ثابت طراحی شود. بهتر است فعالیتهای تعمیراتی با توجه به حالتهای خرابی واقعی تجهیز و نتایج پایش وضعیت تنظیم شوند؛ زیرا انجام بازرسیهای غیرضروری نیز میتواند هزینه و زمان تعمیرات را افزایش دهد.
تعمیرات پیشگویانه در پالایشگاه
در تعمیرات پیشگویانه یا Predictive Maintenance، وضعیت واقعی تجهیز بهصورت مداوم یا دورهای بررسی میشود تا زمان مناسب تعمیر مشخص شود.
برخی از مهمترین روشهای مورد استفاده عبارتاند از:
آنالیز ارتعاش
برای شناسایی مشکلات مکانیکی و تغییرات وضعیت روتور، یاتاقان و سایر اجزای دوار.
ترموگرافی
با استفاده از دوربین حرارتی میتوان الگوهای غیرعادی دما را شناسایی کرد. این روش در تشخیص برخی مشکلات حرارتی کاربرد دارد.
آنالیز روغن
بررسی روغن میتواند اطلاعاتی درباره آلودگی، فرسایش قطعات و وضعیت روانکار ارائه کند.
پایش عملکرد
تغییر در پارامترهایی مانند فشار، دبی، توان مصرفی، دما و راندمان نیز میتواند نشانه تغییر وضعیت تجهیز باشد.
ترکیب این اطلاعات به تیم نگهداری کمک میکند تصمیم بگیرد که آیا تجهیز نیاز به بازرسی، تعمیر یا ادامه کار دارد.
تعمیرات اساسی تجهیزات دوار
گاهی اوقات تجهیز باید برای مدت مشخصی از سرویس خارج شده و بهصورت کامل یا نیمهکامل مورد بازرسی قرار گیرد. این فرآیند ممکن است در زمان تعمیرات اساسی پالایشگاه یا Turnaround انجام شود.
در چنین شرایطی، بسته به نوع تجهیز ممکن است فعالیتهایی مانند موارد زیر انجام شود:
- باز کردن تجهیز
- بررسی شفت و روتور
- بازرسی یاتاقانها
- بررسی کوپلینگ
- کنترل لقیها
- بررسی Mechanical Seal
- بررسی پرهها و اجزای داخلی
- بالانس روتور در صورت نیاز
- بررسی ترک یا آسیب قطعات
- تعویض قطعات فرسوده
- مونتاژ مجدد
- همراستاسازی
- تست عملکرد
برای تعمیرات روتور و تجهیزات دوار خاص، API RP 687 راهنمای جامعی برای بازرسی و تعمیر قطعات تجهیزات دوار ویژه ارائه میکند. API همچنین استانداردی اختصاصی برای تعمیر و بازرسی پمپها با عنوان API 697 دارد.
نگهداری پمپهای پالایشگاهی
پمپها از پرکاربردترین تجهیزات دوار در پالایشگاه هستند و برای انتقال انواع سیالات فرآیندی استفاده میشوند.
در نگهداری پمپ معمولاً موارد زیر اهمیت زیادی دارند:
- بررسی فشار مکش و دهش
- کنترل دبی
- پایش ارتعاش
- بررسی وضعیت Mechanical Seal
- کنترل یاتاقانها
- بررسی روانکاری
- کنترل همراستایی
- بررسی وضعیت پروانه
- کنترل کاویتاسیون
- بررسی نشتیها
استاندارد API 610 یکی از مراجع اصلی برای پمپهای سانتریفیوژ مورد استفاده در صنایع نفت، پتروشیمی و گاز است.
نگهداری کمپرسورها
کمپرسورها نیز از تجهیزات بسیار حساس پالایشگاه هستند. توقف یک کمپرسور مهم میتواند روی بخش قابلتوجهی از فرآیند اثر بگذارد.
در نگهداری کمپرسورها، عواملی مانند ارتعاش، دمای یاتاقان، وضعیت روانکاری، عملکرد سیستم آببندی، شرایط روغن و پارامترهای فرآیندی کنترل میشوند.
برای کمپرسورهای محوری و سانتریفیوژ، API 617 و برای کمپرسورهای رفت و برگشتی، API 618 از استانداردهای تخصصی صنعت نفت، گاز و پتروشیمی هستند.
نگهداری توربینها
توربینهای گازی و بخار معمولاً در بخشهای مهمی از فرآیند یا تولید توان مورد استفاده قرار میگیرند و نگهداری آنها باید با دقت زیادی انجام شود.
بررسی ارتعاش، دمای یاتاقان، وضعیت روغن، شرایط روتور، سیستمهای کنترلی و پارامترهای عملکردی از جمله فعالیتهای مهم در نگهداری این تجهیزات است.
برای توربینهای گازی و بخار مورد استفاده در صنایع نفت و گاز نیز استانداردهای تخصصی API وجود دارد؛ از جمله API 611، API 612 و API 616.
نقش اپراتورها در نگهداری تجهیزات دوار
نگهداری فقط وظیفه واحد تعمیرات نیست. اپراتورها نیز به دلیل حضور مداوم در کنار تجهیزات میتوانند تغییرات اولیه را سریعتر مشاهده کنند.
مواردی مانند صدای غیرعادی، نشتی، تغییر دما، تغییر فشار، لرزش غیرمعمول یا تغییر رفتار دستگاه باید ثبت و گزارش شوند.
یک سیستم مناسب نگهداری میتواند از ترکیب اطلاعات اپراتورها، دادههای پایش وضعیت و سوابق تعمیراتی استفاده کند.
چگونه عمر تجهیزات دوار پالایشگاه افزایش پیدا میکند؟
افزایش عمر تجهیزات فقط با تعمیر بیشتر به دست نمیآید؛ بلکه باید علتهای اصلی خرابی شناسایی و کنترل شوند.
برخی اقدامات مؤثر عبارتاند از:
- استفاده از روانکار مناسب
- کنترل آلودگی روغن
- پایش منظم ارتعاش
- همراستاسازی دقیق
- جلوگیری از کارکرد خارج از محدوده طراحی
- کنترل شرایط مکش پمپها
- بررسی منظم آببندیها
- ثبت دقیق سوابق خرابی
- تحلیل ریشهای خرابیها
- استفاده از قطعات یدکی مناسب
- آموزش اپراتورها و تکنسینها
- استفاده از پایش وضعیت برای تجهیزات بحرانی
جمعبندی
نگهداری تجهیزات دوار پالایشگاه یک فرآیند مستمر است که از بازرسیهای ساده اپراتوری شروع میشود و تا پایش پیشرفته وضعیت، تعمیرات پیشگیرانه و تعمیرات اساسی ادامه پیدا میکند.
پمپها، کمپرسورها، توربینها، فنها و گیربکسها هرکدام شرایط نگهداری متفاوتی دارند؛ اما کنترل ارتعاش، روانکاری، دما، همراستایی، آببندی و پارامترهای عملکردی در بیشتر آنها اهمیت زیادی دارد.
هدف اصلی برنامه نگهداری، جلوگیری از خرابی ناگهانی، افزایش قابلیت اطمینان، کاهش توقف تولید و افزایش عمر مفید تجهیزات است. استانداردهای API نیز برای بسیاری از این تجهیزات و فعالیتهای مرتبط با نصب، تعمیر و بازرسی، چارچوبهای تخصصی ارائه میکنند.
