چیلر تبرید تراکمی چیست و در صنایع گوناگون چه کاربردی دارند؟
چیلر تبرید تراکمی یک دستگاه خنک‌کننده است که با استفاده از سیکل تبرید تراکمی، حرارت را از یک سیال (معمولاً آب یا محلول آب و گلیکول) می‌گیرد و آن را سرد می‌کند. این آب سرد شده سپس برای خنک کردن فضاها، تجهیزات یا فرآیندهای صنعتی مورد استفاده قرار می‌گیرد.

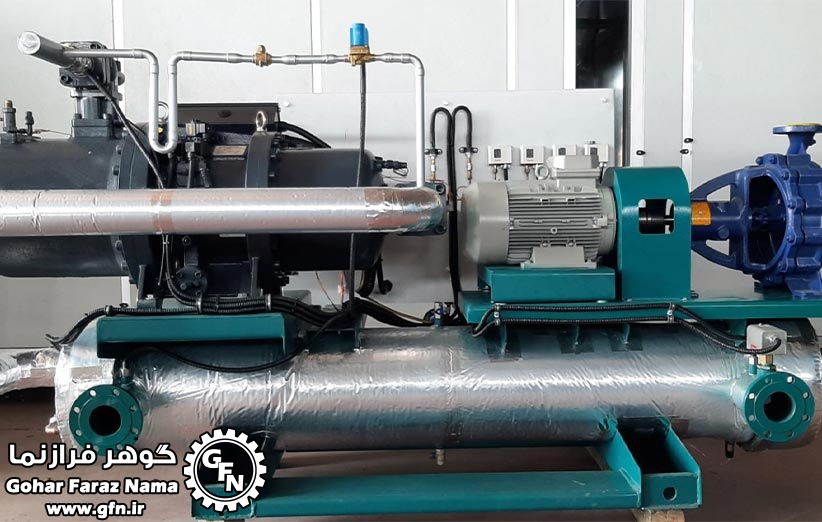

اجزای اصلی چیلر تبرید تراکمی:
- کمپرسور: گاز مبرد را فشرده می‌کند و فشار و دمای آن را بالا می‌برد.
- کندانسور: گاز مبرد با فشار و دمای بالا را خنک می‌کند تا به مایع تبدیل شود.
- شیر انبساط: فشار مایع مبرد را کاهش می‌دهد و باعث تبخیر آن می‌شود.
- اواپراتور: مایع مبرد در اواپراتور تبخیر می‌شود و حرارت آب یا سیال مورد نظر را جذب می‌کند و آن را خنک می‌کند.
کاربردهای چیلر تبرید تراکمی در صنایع گوناگون:
- صنعت ساختمان:

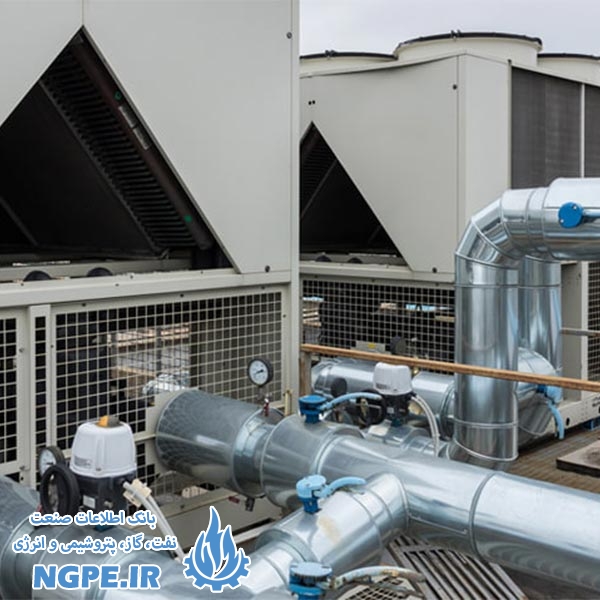

- تهویه مطبوع ساختمان‌های تجاری، اداری و مسکونی بزرگ
- خنک کردن تجهیزات الکترونیکی و کامپیوتری در مراکز داده
- صنعت پلاستیک:
- خنک کردن قالب‌های تزریق پلاستیک
- خنک کردن تجهیزات اکستروژن
- صنعت غذا و نوشیدنی:
- خنک کردن محصولات غذایی و نوشیدنی
- کنترل دما در فرآیندهای تولید و نگهداری مواد غذایی
- صنعت داروسازی:
- کنترل دما در فرآیندهای تولید دارو
- نگهداری داروها و مواد اولیه در دمای مناسب
- صنعت نفت و گاز:
- خنک کردن تجهیزات و فرآیندها در پالایشگاه‌ها و پتروشیمی‌ها
- جلوگیری از گرم شدن بیش از حد تجهیزات
- صنعت تولید برق:
- خنک کردن ژنراتورها و تجهیزات نیروگاهی
- صنعت چاپ:
- خنک کردن دستگاه‌های چاپ و غلتک‌ها
به طور خلاصه، چیلر تبرید تراکمی در هر صنعتی که نیاز به خنک کردن فضاها، تجهیزات یا فرآیندها باشد، کاربرد دارد.
ساخت چیلر تبرید تراکمی یک فرآیند پیچیده است که نیازمند تخصص و تجهیزات خاصی است. در اینجا مراحل اصلی ساخت یک چیلر تبرید تراکمی را به طور خلاصه شرح می‌دهم:
1. طراحی و مهندسی:
- تعیین ظرفیت و مشخصات: ابتدا باید نیازهای خنک‌کاری مشخص شود، از جمله ظرفیت مورد نیاز (BTU/hr یا kW)، دمای آب ورودی و خروجی، نوع مبرد و غیره.
- انتخاب قطعات: بر اساس ظرفیت و مشخصات، قطعات اصلی مانند کمپرسور، کندانسور، اواپراتور و شیر انبساط انتخاب می‌شوند.
- طراحی سیستم لوله‌کشی و اتصالات: لوله‌کشی مبرد و آب، طراحی و جانمایی می‌شود.
- طراحی سیستم کنترل: سیستم کنترل چیلر (شامل سنسورها، کنترلرها و PLC) برای کنترل دما، فشار و سایر پارامترها طراحی می‌شود.
- تهیه نقشه‌های ساخت: نقشه‌های دقیق برای ساخت بدنه، لوله‌کشی و سیم‌کشی تهیه می‌شود.
2. ساخت بدنه و شاسی:
- برش و شکل‌دهی ورق‌های فلزی: ورق‌های فلزی برای ساخت بدنه چیلر، طبق نقشه‌ها برش داده شده و شکل‌دهی می‌شوند.
- مونتاژ و جوشکاری: قطعات فلزی به هم جوش داده می‌شوند تا بدنه و شاسی چیلر شکل بگیرد.
- رنگ‌آمیزی: بدنه چیلر برای محافظت در برابر خوردگی و زنگ‌زدگی، رنگ‌آمیزی می‌شود.
3. نصب و مونتاژ قطعات:
- نصب کمپرسور: کمپرسور بر روی شاسی نصب و محکم می‌شود.
- نصب کندانسور و اواپراتور: کندانسور و اواپراتور نیز بر روی شاسی نصب می‌شوند.
- لوله‌کشی مبرد: لوله‌های مبرد بین کمپرسور، کندانسور، شیر انبساط و اواپراتور، طبق نقشه‌ها، متصل می‌شوند.
- نصب شیر انبساط: شیر انبساط در محل مناسب نصب می‌شود.
- نصب پمپ‌ها و فن‌ها: پمپ‌های آب و فن‌های کندانسور نصب می‌شوند.
4. سیم‌کشی و نصب سیستم کنترل:
- سیم‌کشی برق: سیم‌کشی برق برای کمپرسور، پمپ‌ها، فن‌ها و سیستم کنترل انجام می‌شود.
- نصب سنسورها: سنسورهای دما و فشار در نقاط مختلف سیستم نصب می‌شوند.
- نصب کنترلر و PLC: کنترلر و PLC در تابلو برق نصب و سیم‌کشی می‌شوند.
5. تست و راه‌اندازی:
- تست نشتی: پس از اتمام لوله‌کشی، سیستم برای نشتی مبرد تست می‌شود.
- شارژ مبرد: مبرد به مقدار مناسب در سیستم شارژ می‌شود.
- تنظیمات سیستم کنترل: سیستم کنترل تنظیم و کالیبره می‌شود.
- تست عملکرد: چیلر روشن شده و عملکرد آن در شرایط مختلف تست می‌شود.
- بازرسی نهایی: پس از اطمینان از عملکرد صحیح، بازرسی نهایی انجام می‌شود.
نکات مهم:
- در تمام مراحل ساخت، رعایت استانداردهای ایمنی و کیفیت بسیار مهم است.
- برای ساخت چیلر، نیاز به تجهیزات تخصصی مانند دستگاه‌های جوشکاری، دستگاه‌های تست نشتی، دستگاه‌های شارژ مبرد و غیره است.
- افرادی که در ساخت چیلر فعالیت می‌کنند باید دارای تخصص و مهارت کافی در زمینه تبرید، الکترونیک و مکانیک باشند.
مراحل ساده شده:
به طور خلاصه، مراحل ساخت چیلر شامل طراحی، ساخت بدنه، نصب قطعات، سیم‌کشی و تست است. هر یک از این مراحل نیازمند دقت و تخصص خاصی است تا چیلر با کیفیت و عملکرد مناسب تولید شود.
