شیر های فشار شکن چیست و چه کاربردی دارد؟

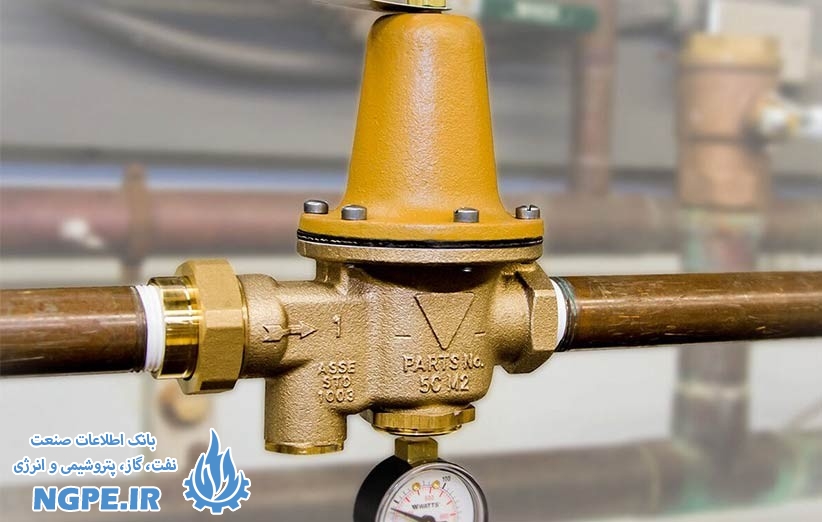

شیرهای فشارشکن (Pressure Reducing Valves یا PRV) نوعی شیر کنترلی هستند که برای کاهش فشار سیال (مایع یا گاز) از فشار ورودی بالاتر به فشار خروجی پایین‌تر و ثابت استفاده می‌شوند. این شیرها به طور خودکار فشار خروجی را در مقدار تنظیم شده حفظ می‌کنند، حتی اگر فشار ورودی یا دبی سیال تغییر کند.
کاربردهای شیرهای فشارشکن:
شیرهای فشارشکن در صنایع و کاربردهای مختلفی مورد استفاده قرار می‌گیرند، از جمله:
- شبکه‌های توزیع آب: برای کاهش فشار آب در شبکه‌های توزیع و جلوگیری از آسیب رسیدن به لوله‌ها، شیرآلات و لوازم خانگی.
- سیستم‌های HVAC (گرمایش، تهویه و مطبوع‌سازی): برای کنترل فشار آب یا بخار در سیستم‌های گرمایشی و سرمایشی.
- صنایع نفت و گاز: برای کنترل فشار سیالات مختلف در خطوط لوله، مخازن و تجهیزات فرآیندی.
- صنایع شیمیایی: برای کنترل فشار مواد شیمیایی در فرآیندهای تولید.
- سیستم‌های پنوماتیک و هیدرولیک: برای تنظیم فشار هوای فشرده یا روغن هیدرولیک در سیستم‌های کنترلی و تجهیزات صنعتی.
- سیستم‌های بخار: برای کاهش فشار بخار ورودی به تجهیزات و دستگاه‌هایی که نیاز به فشار پایین‌تری دارند.
- کاربردهای خانگی: برای کاهش فشار آب ورودی به ساختمان‌ها و جلوگیری از آسیب رسیدن به لوله‌ها و لوازم.
اصول کارکرد شیرهای فشارشکن:
شیرهای فشارشکن معمولاً از یک دیافراگم، فنر و دیسک یا پلاگ تشکیل شده‌اند. فشار ورودی سیال به یک طرف دیافراگم وارد می‌شود، در حالی که فشار خروجی به طرف دیگر دیافراگم اعمال می‌شود. فنر نیرویی را به دیافراگم وارد می‌کند که باعث باز شدن شیر می‌شود. با افزایش فشار خروجی، نیرو بر دیافراگم افزایش یافته و باعث بسته شدن تدریجی شیر می‌شود تا فشار خروجی در مقدار تنظیم شده حفظ شود.
انواع شیرهای فشارشکن:
شیرهای فشارشکن در انواع مختلفی طراحی و ساخته می‌شوند که از جمله آن‌ها می‌توان به موارد زیر اشاره کرد:
- شیرهای فشارشکن مستقیم (Direct-Acting PRVs): ساده‌ترین نوع شیرهای فشارشکن هستند و برای کاربردهایی با دبی کم و تغییرات فشار کم مناسب هستند.
- شیرهای فشارشکن پیلوت‌دار (Pilot-Operated PRVs): از یک شیر کوچک پیلوت برای کنترل شیر اصلی استفاده می‌کنند و برای کاربردهایی با دبی بالا و تغییرات فشار زیاد مناسب هستند. این نوع شیرها دقت و پایداری بیشتری دارند.
- شیرهای فشارشکن متعادل (Balanced PRVs): دارای طراحی خاصی هستند که تأثیر فشار ورودی بر عملکرد شیر را کاهش میدهد و برای کاربردهایی با تغییرات فشار ورودی زیاد مناسب هستند.
- شیرهای فشارشکن کاهنده و نگهدارنده (Pressure Reducing and Sustaining Valves): علاوه بر کاهش فشار، فشار خروجی را نیز در حداقل مقدار مشخصی حفظ می‌کنند.
مزایای استفاده از شیرهای فشارشکن:
- حفاظت از تجهیزات: جلوگیری از آسیب رسیدن به لوله‌ها، شیرآلات و دستگاه‌ها در اثر فشار بالا.
- بهبود عملکرد سیستم: حفظ فشار ثابت و پایدار در سیستم و بهبود عملکرد تجهیزات.
- کاهش مصرف انرژی: کاهش فشار در سیستم‌های بخار و هوای فشرده و کاهش مصرف انرژی.
- افزایش ایمنی: جلوگیری از خطرات ناشی از فشار بالا.
- کاهش نشتی: حفظ فشار مناسب در سیستم و کاهش نشتی سیالات.
نکات مهم در انتخاب و نصب شیرهای فشارشکن:
- انتخاب شیر مناسب با توجه به کاربرد، نوع سیال، دبی، فشار ورودی و خروجی مورد نیاز.
- نصب شیر در محل مناسب و با رعایت دستورالعمل‌های سازنده.
- تنظیم صحیح فشار خروجی.
- بازرسی و نگهداری دوره‌ای شیر.
با توجه به اهمیت شیرهای فشارشکن در حفظ ایمنی و بهبود عملکرد سیستم‌ها، انتخاب و نصب صحیح آن‌ها از اهمیت ویژه‌ای برخوردار است.
نحوه عملکرد شیرهای فشار شکن چگونه است؟
نحوه عملکرد شیرهای فشارشکن (PRV) به این صورت است که فشار سیال (مایع یا گاز) را از یک سطح بالاتر به یک سطح پایین‌تر و ثابت کاهش می‌دهند و این فشار خروجی را بدون توجه به تغییرات در فشار ورودی یا دبی سیال حفظ می‌کنند. برای درک بهتر عملکرد این شیرها، می‌توانیم به بررسی اجزای اصلی و نحوه تعامل آن‌ها بپردازیم:
اجزای اصلی شیر فشارشکن:
- بدنه (Body): محفظه اصلی شیر است که اجزای دیگر را در خود جای میدهد و اتصالات ورودی و خروجی را فراهم می‌کند.
- دیسک یا پلاگ (Disc or Plug): قطعه‌ای است که با باز و بسته شدن خود، جریان سیال را کنترل می‌کند.
- نشیمنگاه (Seat): سطحی است که دیسک یا پلاگ بر روی آن قرار می‌گیرد تا جریان سیال را مسدود کند.
- دیافراگم (Diaphragm): یک صفحه انعطاف‌پذیر است که فشار سیال را حس می‌کند و نیرویی را برای کنترل دیسک یا پلاگ ایجاد می‌کند.
- فنر (Spring): نیرویی را در جهت مخالف فشار خروجی بر دیافراگم وارد می‌کند و فشار خروجی را تنظیم می‌کند.
- پیلوت (Pilot) (در شیرهای پیلوت‌دار): یک شیر کوچک است که فشار سیال را حس می‌کند و شیر اصلی را کنترل می‌کند.
مراحل عملکرد شیر فشارشکن:
- حالت عادی (فشار خروجی کمتر از مقدار تنظیم شده): در حالت عادی، فنر نیرویی را بر دیافراگم وارد می‌کند که باعث باز شدن شیر می‌شود. سیال با فشار بالا از ورودی وارد شیر شده و از طریق دیسک و نشیمنگاه به سمت خروجی جریان می‌یابد.
- افزایش فشار خروجی: با افزایش فشار خروجی، نیروی وارد بر دیافراگم افزایش می‌یابد. این نیرو بر نیروی فنر غلبه کرده و دیافراگم را به سمت بالا حرکت میدهد.
- کاهش جریان: با حرکت دیافراگم به سمت بالا، دیسک یا پلاگ به نشیمنگاه نزدیک‌تر شده و میزان جریان سیال را کاهش میدهد.
- رسیدن به فشار تنظیم شده: هنگامی که فشار خروجی به مقدار تنظیم شده توسط فنر برسد، نیروهای وارد بر دیافراگم متعادل می‌شوند و دیسک یا پلاگ در موقعیتی قرار می‌گیرد که جریان سیال را به گونه‌ای تنظیم کند که فشار خروجی ثابت بماند.
- تغییرات فشار ورودی یا دبی: اگر فشار ورودی افزایش یابد، دیافراگم بیشتر به سمت بالا حرکت می‌کند و جریان سیال را کاهش میدهد تا فشار خروجی ثابت بماند. اگر دبی سیال افزایش یابد، دیافراگم کمی پایین‌تر می‌رود تا جریان سیال را افزایش دهد و فشار خروجی را حفظ کند.
تفاوت عملکرد در انواع شیرهای فشارشکن:
- شیرهای فشارشکن مستقیم (Direct-Acting PRVs): در این نوع شیرها، دیافراگم مستقیماً دیسک یا پلاگ را کنترل می‌کند. این شیرها ساده و ارزان هستند، اما دقت و پایداری کمتری نسبت به شیرهای پیلوت‌دار دارند.
- شیرهای فشارشکن پیلوت‌دار (Pilot-Operated PRVs): در این نوع شیرها، یک شیر کوچک پیلوت فشار سیال را حس می‌کند و شیر اصلی را کنترل می‌کند. این شیرها دقت و پایداری بیشتری دارند و برای کاربردهایی با دبی بالا و تغییرات فشار زیاد مناسب هستند.
به طور خلاصه:
شیرهای فشارشکن با استفاده از یک دیافراگم و فنر (و در برخی موارد یک شیر پیلوت) فشار خروجی سیال را به طور خودکار در یک مقدار تنظیم شده حفظ می‌کنند. با تغییرات در فشار ورودی یا دبی سیال، دیافراگم به طور خودکار موقعیت دیسک یا پلاگ را تنظیم می‌کند تا جریان سیال را کنترل کرده و فشار خروجی را ثابت نگه دارد.
انواع شیرهای فشار شکن :
شیرهای فشارشکن (Pressure Reducing Valves – PRVs) انواع مختلفی دارند که بر اساس مکانیزم عملکرد، نوع کاربرد و ویژگی‌های خاص، دسته‌بندی می‌شوند. در زیر به معرفی انواع اصلی و پرکاربرد این شیرها می‌پردازیم:
- بر اساس مکانیزم عملکرد:
- شیرهای فشارشکن مستقیم (Direct-Acting PRVs):
- عملکرد: در این نوع شیرها، دیافراگم مستقیماً به دیسک یا پلاگ متصل است و نیروی فنر و فشار خروجی مستقیماً بر روی دیافراگم اثر می‌گذارند.
- ویژگی‌ها: ساده‌ترین نوع شیرهای فشارشکن هستند، پاسخ سریعی دارند و برای کاربردهای با دبی کم و تغییرات فشار کم مناسب هستند.
- کاربردها: سیستم‌های آبرسانی خانگی، سیستم‌های پنوماتیک کوچک.
- شیرهای فشارشکن پیلوت‌دار (Pilot-Operated PRVs):
- عملکرد: در این نوع شیرها، یک شیر کوچک پیلوت (Pilot Valve) فشار خروجی را حس می‌کند و شیر اصلی (Main Valve) را کنترل می‌کند. فشار خروجی از طریق پیلوت به دیافراگم شیر اصلی اعمال می‌شود.
- ویژگی‌ها: دقت و پایداری بالاتری نسبت به شیرهای مستقیم دارند، برای کاربردهای با دبی بالا و تغییرات فشار زیاد مناسب هستند و توانایی کنترل دقیق‌تری دارند.
- کاربردها: شبکه‌های توزیع آب شهری، سیستم‌های HVAC بزرگ، صنایع نفت و گاز.
- شیرهای فشارشکن متعادل (Balanced PRVs):
- عملکرد: در این نوع شیرها، طراحی خاصی به کار رفته است که تأثیر فشار ورودی بر عملکرد شیر را به حداقل می‌رساند.
- ویژگی‌ها: برای کاربردهایی با تغییرات فشار ورودی زیاد مناسب هستند، دقت بالایی دارند و عملکرد پایداری ارائه می‌دهند.
- کاربردها: سیستم‌هایی که فشار ورودی متغیر دارند، صنایع فرآیندی.
- بر اساس نوع کاربرد:
- شیرهای فشارشکن آب (Water Pressure Reducing Valves):
- عملکرد: برای کاهش و تنظیم فشار آب در سیستم‌های آبرسانی استفاده می‌شوند.
- ویژگی‌ها: معمولاً دارای بدنه‌ای از جنس برنج یا استیل ضد زنگ هستند و برای جلوگیری از خوردگی و زنگ‌زدگی طراحی شده‌اند.
- کاربردها: سیستم‌های آبرسانی خانگی و صنعتی، شبکه‌های توزیع آب شهری.
- شیرهای فشارشکن گاز (Gas Pressure Reducing Valves):
- عملکرد: برای کاهش و تنظیم فشار گازهای مختلف مانند گاز طبیعی، پروپان و بوتان استفاده می‌شوند.
- ویژگی‌ها: دارای استانداردهای ایمنی خاص برای جلوگیری از نشتی و انفجار هستند و معمولاً از موادی ساخته می‌شوند که با گازهای مختلف سازگار باشند.
- کاربردها: سیستم‌های گازرسانی خانگی و صنعتی، صنایع پتروشیمی، خطوط انتقال گاز.
- شیرهای فشارشکن بخار (Steam Pressure Reducing Valves):
- عملکرد: برای کاهش و تنظیم فشار بخار در سیستم‌های بخار استفاده می‌شوند.
- ویژگی‌ها: باید قادر به تحمل دما و فشار بالای بخار باشند و معمولاً از موادی مانند فولاد آلیاژی ساخته می‌شوند.
- کاربردها: سیستم‌های گرمایشی صنعتی، نیروگاه‌ها، سیستم‌های فرآیندی.
- شیرهای فشارشکن پنوماتیک (Pneumatic Pressure Reducing Valves):
- عملکرد: برای تنظیم فشار هوای فشرده در سیستم‌های پنوماتیک استفاده می‌شوند.
- ویژگی‌ها: معمولاً دارای دقت بالا و پاسخ سریع هستند و برای کنترل دقیق تجهیزات پنوماتیک طراحی شده‌اند.
- کاربردها: سیستم‌های اتوماسیون صنعتی، تجهیزات پزشکی، ابزارهای بادی.
- بر اساس ویژگی‌های خاص:
- شیرهای فشارشکن کاهنده و نگهدارنده (Pressure Reducing and Sustaining Valves):
- عملکرد: علاوه بر کاهش فشار، فشار خروجی را نیز در حداقل مقدار مشخصی حفظ می‌کنند.
- ویژگی‌ها: برای سیستم‌هایی که نیاز به حفظ حداقل فشار دارند، مناسب هستند.
- کاربردها: سیستم‌های اطفاء حریق، سیستم‌های آبیاری.
- شیرهای فشارشکن با قابلیت تنظیم از راه دور (Remote Adjustable PRVs):
- عملکرد: فشار خروجی این شیرها را می‌توان از راه دور تنظیم کرد.
- ویژگی‌ها: برای سیستم‌هایی که نیاز به تغییرات مکرر در فشار خروجی دارند، مناسب هستند.
- کاربردها: سیستم‌های اتوماسیون صنعتی، سیستم‌های آزمایشگاهی.
- شیرهای فشارشکن خودکار (Self-Operated PRVs):
- عملکرد: بدون نیاز به منبع انرژی خارجی، فشار را تنظیم می‌کنند.
- ویژگی‌ها: برای کاربردهایی که دسترسی به منبع انرژی محدود است، مناسب هستند.
- کاربردها: سیستم‌های دورافتاده، سیستم‌های اضطراری.
خلاصه:
انتخاب نوع مناسب شیر فشارشکن بستگی به نیازهای خاص سیستم و کاربرد مورد نظر دارد. در هنگام انتخاب باید به عواملی مانند دبی، فشار ورودی و خروجی، نوع سیال، دما و شرایط محیطی توجه کرد.
جایگاه شیر های فشار شکن در صنعت نفت و گاز چیست؟
شیرهای فشارشکن (PRVs) نقش بسیار مهم و حیاتی در صنعت نفت و گاز ایفا می‌کنند. این شیرها در بخش‌های مختلف این صنعت از استخراج و پالایش گرفته تا انتقال و توزیع، کاربردهای گسترده‌ای دارند و به دلایل زیر اهمیت ویژه‌ای دارند:
- حفاظت از تجهیزات و لوله‌ها:
- جلوگیری از آسیب‌های ناشی از فشار بالا: در صنعت نفت و گاز، فشار سیالات (نفت خام، گاز طبیعی، فرآورده‌های نفتی) در خطوط لوله و تجهیزات می‌تواند بسیار بالا باشد. شیرهای فشارشکن با کاهش فشار به سطوح ایمن، از آسیب دیدن لوله‌ها، مخازن، پمپ‌ها، کمپرسورها و سایر تجهیزات جلوگیری می‌کنند.
- افزایش طول عمر تجهیزات: با جلوگیری از نوسانات و فشارهای بیش از حد، شیرهای فشارشکن به افزایش طول عمر تجهیزات و کاهش هزینه‌های تعمیر و نگهداری کمک می‌کنند.
- کنترل دقیق فشار در فرآیندهای مختلف:
- بهبود کارایی فرآیندها: در واحدهای پالایشگاهی و پتروشیمی، فرآیندهای مختلفی مانند تقطیر، کراکینگ، آلکیلاسیون و … نیاز به کنترل دقیق فشار دارند. شیرهای فشارشکن با تنظیم دقیق فشار، به بهبود کارایی و راندمان این فرآیندها کمک می‌کنند.
- ایجاد شرایط ایمن برای واکنش‌های شیمیایی: در بسیاری از واکنش‌های شیمیایی که در صنعت نفت و گاز انجام می‌شوند، حفظ فشار در محدوده مشخصی ضروری است. شیرهای فشارشکن با کنترل فشار، شرایط ایمن و بهینه را برای این واکنش‌ها فراهم می‌کنند.
- انتقال و توزیع ایمن سیالات:
- کاهش فشار در خطوط لوله انتقال: در خطوط لوله انتقال نفت و گاز، فشار سیالات می‌تواند بسیار بالا باشد. شیرهای فشارشکن در طول مسیر خط لوله نصب می‌شوند تا فشار را به تدریج کاهش دهند و از آسیب دیدن لوله‌ها و تجهیزات جلوگیری کنند.
- توزیع ایمن گاز طبیعی: در شبکه‌های توزیع گاز طبیعی، شیرهای فشارشکن نقش کلیدی در کاهش فشار گاز از خطوط انتقال اصلی به شبکه‌های توزیع محلی و سپس به منازل و صنایع دارند. این شیرها با تنظیم فشار گاز در سطوح ایمن، از خطرات ناشی از فشار بالا جلوگیری می‌کنند.
- کاربرد در سیستم‌های ایمنی:
- سیستم‌های Blowdown: در صورت بروز شرایط اضطراری، سیستم‌های Blowdown برای تخلیه سریع فشار از تجهیزات و خطوط لوله استفاده می‌شوند. شیرهای فشارشکن در این سیستم‌ها نقش مهمی در کنترل و تنظیم فشار تخلیه دارند.
- سیستم‌های Flare: سیستم‌های Flare برای سوزاندن گازهای اضافی و ناخواسته استفاده می‌شوند. شیرهای فشارشکن در این سیستم‌ها فشار گاز را تنظیم می‌کنند تا فرآیند سوزاندن به صورت ایمن و کارآمد انجام شود.
- استفاده در تجهیزات حفاری و استخراج:
- کنترل فشار سیالات حفاری: در عملیات حفاری، کنترل دقیق فشار سیالات حفاری (مانند گل حفاری) بسیار مهم است. شیرهای فشارشکن در سیستم‌های کنترل چاه (Well Control Systems) برای تنظیم فشار سیالات حفاری و جلوگیری از فوران چاه (Blowout) استفاده می‌شوند.
- تجهیزات سرچاهی (Wellhead Equipment): شیرهای فشارشکن در تجهیزات سرچاهی برای کنترل فشار نفت و گاز تولیدی و جلوگیری از آسیب دیدن تجهیزات استفاده می‌شوند.
به طور خلاصه، شیرهای فشارشکن در صنعت نفت و گاز به دلایل زیر ضروری هستند:
- حفاظت از تجهیزات و لوله‌ها در برابر فشارهای بالا
- کنترل دقیق فشار در فرآیندهای مختلف پالایشگاهی و پتروشیمی
- توزیع ایمن نفت و گاز در خطوط لوله انتقال و شبکه‌های توزیع
- ایمنی فرآیندها و جلوگیری از حوادث ناشی از فشار بالا
- کاربرد در سیستم‌های ایمنی و تجهیزات حفاری و استخراج
با توجه به اهمیت این شیرها، انتخاب، نصب و نگهداری صحیح آن‌ها از اهمیت ویژه‌ای برخوردار است و می‌تواند تأثیر بسزایی در ایمنی، کارایی و سودآوری صنعت نفت و گاز داشته باشد.
جایگاه شیرهای فشار شکن در نیروگاه ها چیست؟
شیرهای فشارشکن (Pressure Reducing Valves – PRVs) در نیروگاه‌ها نقش حیاتی و مهمی ایفا می‌کنند و به بهینه‌سازی عملکرد و ایمنی سیستم‌های تولید انرژی کمک می‌نمایند. این شیرها در مکان‌های مختلف نیروگاه، از جمله در سیستم‌های بخار، هیدرولیک و گاز، و همچنین در فرآیندهای مختلف پالایش انرژی به کار می‌روند. در زیر به بررسی جایگاه و اهمیت شیرهای فشارشکن در نیروگاه‌ها می‌پردازیم:
- کنترل فشار بخار:
- عملکرد بهینه بویلر: در نیروگاه‌های حرارتی، بخار تولید شده در بویلر باید با فشار مشخصی به توربین‌ها منتقل شود. شیرهای فشارشکن با تنظیم فشار بخار به سطوح ایمن و مناسب، می‌توانند به کارایی بیشتر بویلر و عملکرد بهتر توربین کمک کنند.
- جلوگیری از آسیب به تجهیزات: کنترل فشار بخار از طریق شیرهای فشارشکن مانع از بروز فشارهای غیرمجاز می‌شود که ممکن است باعث آسیب به بویلر، لوله‌ها و سایر تجهیزات گردد.
- حفاظت از سیستم‌های هیدرولیک:
- کنترل فشار در سیستم‌های هیدرولیک: در نیروگاه‌ها، سیستم‌های هیدرولیک برای کنترل و تنظیم عملکرد دستگاه‌های مختلفی نظیر جک‌ها و شیرهای کنترلی به کار می‌روند. شیرهای فشارشکن در این سیستم‌ها فشار را تنظیم کرده و از آسیب به تجهیزات هیدرولیک جلوگیری می‌کنند.
- پایداری عملکرد: با تنظیم دقیق فشار در سیستم‌های هیدرولیک، شیرهای فشارشکن به پایداری و بهینه‌سازی عملکرد تجهیزات کمک می‌کنند.
- ایمنی و حفاظت از تجهیزات:
- جلوگیری از خطرات ناشی از فشار بالای گاز: در نیروگاه‌ها، انتقال گاز طبیعی یا سایر گازها به نیروگاه نیازمند کنترل دقیق فشار است. شیرهای فشارشکن با کاهش و تنظیم فشار این گازها به سطوح ایمن، از بروز خطرات نظیر انفجار و نشتی جلوگیری می‌کنند.
- سیستم‌های ایمنی (Safety Systems): در سیستم‌های ایمنی و اضطراری، شیرهای فشارشکن نقش مهمی در کنترل و تنظیم فشار دارند و مانع از بروز حوادث ناشی از فشار بالا می‌شوند.
- کنترل فشار در سیستم‌های خنک‌کننده:
- عملکرد سیستم‌های خنک‌کننده: در بسیاری از نیروگاه‌ها، سیستم‌های خنک‌کننده برای حفظ دمای تجهیزات و جلوگیری از overheating به کار می‌روند. شیرهای فشارشکن با کنترل فشار آب یا سیالات خنک‌کننده، به عملکرد بهتر این سیستم‌ها کمک می‌کنند.
- افزایش کارایی و ایمنی: با حفظ فشار مناسب در سیستم‌های خنک‌کننده، شیرهای فشارشکن به افزایش کارایی و ایمنی، کاهش هزینه‌های نگهداری و جلوگیری از آسیب به تجهیزات کمک می‌کنند.
- توازن بین تولید و مصرف انرژی:
- تنظیم فشار در سیستم‌های توزیع: در برخی نیروگاه‌ها، شیرهای فشارشکن برای تنظیم فشار در سیستم‌های توزیع الکتریسیته و بهینه‌سازی توزیع انرژی استفاده می‌شوند. این شیرها اطمینان حاصل می‌کنند که فشار مناسب و یکنواختی برای تجهیزات و مصرف‌کنندگان تامین شود.
- کاهش نویز و نوسانات: با استفاده از شیرهای فشارشکن، می‌توان نوسانات فشار را کاهش داد و رفتار پایدارتری در سیستم‌های توزیع انرژی ایجاد کرد.
- تسهیل در عملیات و نگهداری:
- کاهش هزینه‌های تعمیر و نگهداری: با جلوگیری از فشارهای غیرمجاز و آسیب به تجهیزات، استفاده از شیرهای فشارشکن می‌تواند به کاهش هزینه‌های تعمیر و نگهداری و افزایش طول عمر سیستم‌ها کمک کند.
- افزایش کارایی در عیب‌یابی: با داشتن شیرهای فشارشکن قابل اعتماد، اپراتورها می‌توانند راحت‌تر مشکلات فشار را شناسایی و حل کنند و به بهبود عملکرد کلی نیروگاه کمک کنند.
نتیجه‌گیری:
شیرهای فشارشکن در نیروگاه‌ها با فراهم کردن کنترل دقیق و ایمن فشار در انواع سیستم‌ها و تجهیزات، کمک شایانی به بهینه‌سازی عملکرد، حفظ ایمنی و افزایش کارایی سیستم‌های تولید انرژی می‌کنند. این شیرها نقش اساسی در جلوگیری از حوادث ناشی از فشار غیرمجاز، محافظت از تجهیزات و کاهش هزینه‌های نگهداری دارند. بنابراین، انتخاب، نصب و نگهداری صحیح این شیرها برای موفقیت و ایمنی عملیات نیروگاه‌ها از اهمیت بالایی برخوردار است.
برای تهیه شیرهای فشار شکن مناسب باید به چه نکاتی توجه کرد؟
برای تهیه و انتخاب شیرهای فشارشکن (Pressure Reducing Valves – PRVs) مناسب در سیستم‌های صنعتی و به خصوص در صنایع نفت و گاز، باید به چندین نکته مهم توجه کرد که به عملکرد بهینه و ایمنی سیستم کمک می‌کند. در زیر به این نکات اشاره می‌شود:
- بررسی مشخصات سیال:
- نوع سیال: مشخص کنید که شیر فشارشکن قرار است برای کدام نوع سیال (گاز، مایع، بخار) استفاده شود. این امر می‌تواند بر نوع طراحی و مواد به کار رفته در شیر تأثیر بگذارد.
- ویژگی‌های فیزیکی و شیمیایی: دما، فشار، خورندگی و ویسکوزیته سیال از جمله مشخصات مهمی هستند که باید در نظر گرفته شوند. برای مثال، استفاده از مواد مقاوم در برابر خوردگی در صورت وجود سیالات خورنده الزامی است.
- مشخصات فشار:
- فشار ورودی و فشار خروجی: مشخص کنید که فشار ورودی سیال و فشار مورد نظر خروجی (تنظیم شده) چه مقدار است. این اطلاعات برای انتخاب شیر با دامنه فشار مناسب ضروری است.
- فشار حداکثر مجاز: حداکثر فشاری که شیر باید تحمل کند را تعیین کنید تا از بروز آسیب به سیستم جلوگیری شود.
- توانایی تنظیم فشار:
- دامنه تنظیم فشار: شیرهای فشارشکن باید قادر به تنظیم فشار در دامنه وسیعی از فشارها باشند. اطمینان حاصل کنید که شیر انتخاب‌شده توانایی تنظیم فشار در محدوده مورد نظر را دارد.
- دقت تنظیم: دقت شیر در تنظیم فشار خروجی بسیار مهم است. باید اطمینان حاصل کنید که شیر توانایی حفظ فشار در محدوده دقیق و مشخص را دارد.
- طراحی و نوع شیر:
- نوع شیر: انتخاب بین انواع مختلف شیرهای فشارشکن (مانند شیرهای مکانیکی، شیرهای کنترل الکترونیکی و غیره) بر اساس نیازهای سیستم و شرایط عملیاتی.
- طراحی و ابعاد: اندازه و طراحی شیر به گونه‌ای باید باشد که مناسب برای نصب در فضای مورد نظر باشد و با تجهیزات موجود سازگار باشد.
- عملکرد و بهره‌وری:
- الگوی جریان: بررسی الگوی جریان و نحوه کارکرد شیر تأثیر مستقیمی بر عملکرد سیستم دارد. شیرهایی با طراحی بهینه می‌توانند جریان یکنواخت‌تری را فراهم کنند.
- کاهش افت فشار: افت فشار در شیرها باید حداقل باشد تا کارایی سیستم افزایش یابد.
- تعمیر و نگهداری:
- سرویس‌پذیری: شیرهای انتخابی باید به راحتی قابل تعمیر و نگهداری باشند. در نظر داشته باشید که امکان تأمین قطعات یدکی و خدمات پس از فروش چه قدر آسان است.
- طول عمر: بررسی کنید که شیر چگونه میزان فرسودگی و طول عمر مورد انتظار را دارد و آیا قابل تعمیر است یا خیر.
- محیط عملیاتی:
- شرایط محیطی: شرایط دمایی، رطوبت و یا وجود گرد و غبار و سایر آلاینده‌ها تأثیر مهمی بر انتخاب شیر دارند. باید مطمئن شوید که شیر انتخابی می‌تواند در این شرایط به خوبی عمل کند.
- محیط خطرناک: در برخی از صنایع، به ویژه صنایع نفت و گاز، استفاده از شیرهای مقاوم در برابر انفجار و خطرات شیمیایی ضروری است.
- استانداردها و مقررات:
- رعایت استانداردها: اطمینان حاصل کنید که شیرهای انتخابی مطابق با استانداردها و مقررات بین‌المللی مربوط به صنعت شما (مانند API، ANSI، ASME و سایر استانداردهای مرتبط) باشند.
- تأییدیه‌ها و گواهی‌ها: بررسی تأییدیه‌ها و گواهی‌های کیفیت و ایمنی شیرها برای اطمینان از کارایی و ایمنی آن‌ها مطلوب است.
- هزینه و بودجه:
- هزینه کل: علاوه بر هزینه اولیه خرید شیر، هزینه‌های نصب، نگهداری و تعمیرات نیز باید در نظر گرفته شود.
- بهره‌وری: انتخاب شیرها باید بر اساس بازده و هزینه‌های بلندمدت آن‌ها باشد. شیرهایی که در طول عمر خود هزینه‌های کمتری دارند ممکن است در درازمدت به صرفه‌تر باشند.
- مشاوره با متخصصان:
- استفاده از تجربه متخصصان: مشاوره با متخصصان حوزه و تأمین کنندگان برای انتخاب بهترین شیر فشارشکن برای نیازهای خاص یک سیستم و پروژه اهمیت دارد. آن‌ها می‌توانند راهنمایی‌های موثری درباره برندهای مختلف و ویژگی‌های فنی شیرها ارائه دهند.
نتیجه‌گیری:
انتخاب مناسب شیرهای فشارشکن در صنایع مهمی همچون نفت و گاز و نیروگاه‌ها تأثیر زیادی بر ایمنی، کارایی و هزینه‌های عملیاتی دارد. با توجه به نکات ذکر شده می‌توان انتخاب بهتری داشت و عملکرد سیستم را بهینه نمود.
