ترموول چیست و چه کاری انجام میدهد؟
ترموول (Thermowell) یک قطعه محافظتی است که برای محافظت از سنسورهای اندازه‌گیری دما (مانند ترموکوپل‌ها و RTDها) در برابر شرایط سخت محیطی و فرآیندی استفاده می‌شود.
عملکرد اصلی ترموول:
- محافظت از سنسور: ترموول با ایجاد یک محفظه فیزیکی، سنسور دما را از آسیب‌های احتمالی مانند خوردگی، فرسایش، فشار زیاد، ضربه و ارتعاشات محافظت می‌کند.
- ایجاد یک محیط پایدار: ترموول به سنسور اجازه میدهد تا در یک محیط پایدار و کنترل‌شده کار کند، که این امر باعث افزایش دقت و طول عمر سنسور می‌شود.
- سهولت تعویض سنسور: ترموول به کاربر این امکان را میدهد که بدون نیاز به توقف فرآیند یا تخلیه سیال، سنسور دما را تعویض یا کالیبره کند.
- افزایش ایمنی: در شرایطی که سیال اندازه‌گیری شده خطرناک (مانند سمی، خورنده یا تحت فشار) باشد، ترموول مانع از تماس مستقیم سنسور با سیال می‌شود و ایمنی را افزایش میدهد.
- بهبود پاسخ زمانی: ترموول با قرار گرفتن در تماس مستقیم با سیال، پاسخ زمانی سنسور دما را بهبود می‌بخشد. با این حال، باید توجه داشت که طراحی ترموول (مانند ضخامت و جنس) می‌تواند بر پاسخ زمانی تأثیرگذار باشد.
ساختار ترموول:
ترموول معمولاً از یک لوله فلزی (مانند فولاد ضد زنگ، کربن استیل، Inconel، Hastelloy یا تیتانیوم) ساخته می‌شود که یک سر آن بسته است و سر دیگر آن به تجهیزات فرآیندی متصل می‌شود. سنسور دما داخل ترموول قرار می‌گیرد و تماس خوبی با دیواره‌های داخلی ترموول دارد.

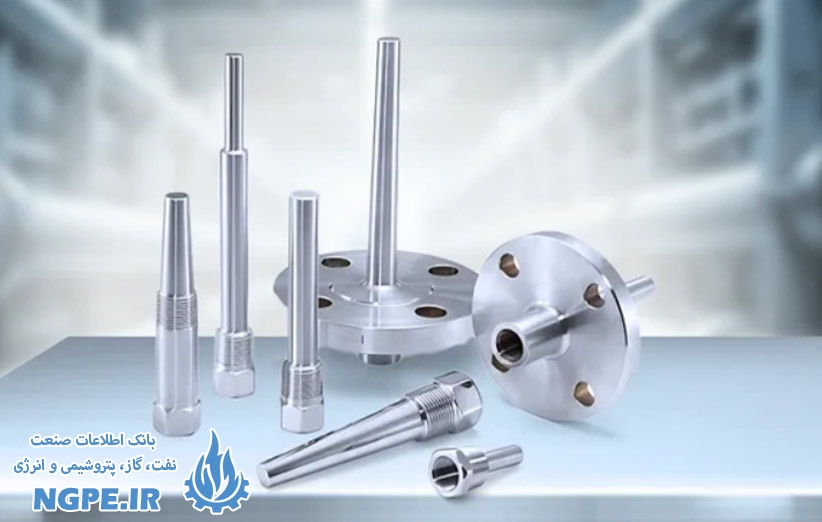

انواع ترموول:
ترموول‌ها در انواع مختلفی از نظر طراحی، روش اتصال و جنس مواد موجود هستند:
-
از نظر طراحی:
- استوانه‌ای (Straight): ساده‌ترین نوع ترموول که شکل استوانه‌ای دارد.
- کاهنده‌دار (Tapered): این نوع ترموول دارای نوک مخروطی است که باعث کاهش ارتعاشات و بهبود پاسخ زمانی می‌شود.
- پله‌ای (Stepped): این نوع ترموول دارای یک قسمت باریک در نوک و یک قسمت پهن‌تر در محل اتصال است.
- از نظر روش اتصال:
- پیچی (Threaded): ترموول با رزوه به تجهیزات فرآیندی متصل می‌شود.
- فلنجی (Flanged): ترموول با استفاده از فلنج به تجهیزات فرآیندی متصل می‌شود.
- جوشی (Welded): ترموول با جوش به تجهیزات فرآیندی متصل می‌شود (به طور مستقیم یا با استفاده از یک کوپلینگ).
- از نظر جنس مواد:
- فولاد ضد زنگ (Stainless steel)
- کربن استیل (Carbon steel)
- اینکونل (Inconel)
- هاستلوی (Hastelloy)
- تیتانیوم (Titanium)
انتخاب ترموول مناسب:
انتخاب ترموول مناسب به عوامل مختلفی بستگی دارد، از جمله:
- نوع سنسور دما: (ترموکوپل، RTD)
- شرایط فرآیندی: (دما، فشار، سرعت جریان، ماهیت سیال، خوردگی)
- روش اتصال: (پیچی، فلنجی، جوشی)
- محل نصب: (لوله، مخزن)
- پاسخ زمانی مورد نیاز:
- استانداردهای مورد نیاز: (مانند ASME، ASTM)
بنابراین، ترموول یک قطعه حیاتی در سیستم‌های اندازه‌گیری دما است که از سنسور محافظت می‌کند، ایمنی را افزایش میدهد و امکان تعویض آسان سنسور را فراهم می‌کند. انتخاب درست ترموول برای اطمینان از دقت، طول عمر و ایمنی سیستم ضروری است.
جایگاه ترموول در صنعت نفت، گاز و پتروشیمی:
ترموول ها در صنایع نفت، گاز و پتروشیمی نقش بسیار مهمی را ایفا می کنند. این صنایع دارای فرآیندهای پیچیده و حساسی هستند که در دماهای بالا و پایین و فشارهای مختلف انجام می شوند. در این شرایط، اندازه گیری دقیق دما از اهمیت بالایی برخوردار است و سنسورهای دما (مانند ترموکوپل ها و RTD ها) برای انجام این کار استفاده می شوند.
از آنجایی که سنسورهای دما به تنهایی نمی توانند در شرایط سخت فرآیندی (مانند خوردگی، فشار بالا، و جریان های قوی) به خوبی عمل کنند، ترموول ها به عنوان یک محافظ برای این سنسورها استفاده می شوند. ترموول ها سنسور دما را در برابر این شرایط محافظت می کنند و در عین حال، امکان اندازه گیری دقیق دما را فراهم می کنند.
کاربردهای اصلی ترموول در صنعت نفت، گاز و پتروشیمی:
- خطوط لوله: ترموول ها برای اندازه گیری دمای سیالات در خطوط لوله استفاده می شوند.
- مخازن: ترموول ها برای اندازه گیری دمای مواد ذخیره شده در مخازن استفاده می شوند.
- رآکتورها: ترموول ها برای اندازه گیری دمای مواد داخل رآکتورها استفاده می شوند.
- مبدل های حرارتی: ترموول ها برای اندازه گیری دمای سیالات در مبدل های حرارتی استفاده می شوند.
- تجهیزات فرآیندی: ترموول ها در بسیاری از تجهیزات فرآیندی دیگر نیز برای اندازه گیری دما استفاده می شوند.
اهمیت ترموول در صنعت نفت، گاز و پتروشیمی:
ترموول ها به دلایل زیر در صنعت نفت، گاز و پتروشیمی از اهمیت بالایی برخوردارند:
- حفاظت از سنسورهای دما: ترموول ها از سنسورهای دما در برابر شرایط سخت فرآیندی محافظت می کنند و طول عمر آنها را افزایش می دهند.
- افزایش دقت اندازه گیری: ترموول ها با ایجاد یک محیط پایدار برای سنسور دما، دقت اندازه گیری را افزایش می دهند.
- امکان تعویض آسان سنسور: ترموول ها امکان تعویض آسان سنسور دما را بدون نیاز به توقف فرآیند فراهم می کنند.
- افزایش ایمنی: ترموول ها با محافظت از سنسور دما در برابر شرایط خطرناک، ایمنی فرآیند را افزایش می دهند.
بنابراین، ترموول ها اجزای ضروری در سیستم های اندازه گیری دما در صنایع نفت، گاز و پتروشیمی هستند و نقش مهمی در ایمنی، کارایی و دقت فرآیندها ایفا می کنند.
برای تهیه ترموول باید چه نکاتی را رعایت کرد؟
برای تهیه ترموول مناسب، باید نکات مختلفی را در نظر بگیرید تا ترموولی را انتخاب کنید که به خوبی با نیازهای کاربردی شما سازگار باشد. در اینجا به مهم‌ترین این نکات اشاره می‌کنم:
1. شرایط فرآیندی:
- دما: مهم‌ترین عامل، حداکثر دمایی است که ترموول در معرض آن قرار می‌گیرد. جنس ترموول باید توانایی تحمل این دما را داشته باشد.
- فشار: حداکثر فشاری که ترموول باید تحمل کند نیز بسیار مهم است. ترموول باید به اندازه کافی مقاوم باشد تا در این فشار دچار شکست نشود.
- سرعت جریان: سرعت جریان سیال می‌تواند بر ترموول نیرو وارد کند و باعث ارتعاش شود. ترموول باید به گونه‌ای طراحی شود که در برابر این نیروها مقاوم باشد.
- خوردگی: اگر سیال خورنده باشد، باید از جنس‌هایی مانند استنلس استیل، تیتانیوم یا آلیاژهای خاص استفاده شود که در برابر خوردگی مقاوم باشند.
- سایش: اگر سیال حاوی ذرات جامد باشد، ترموول در معرض سایش قرار می‌گیرد. در این صورت، باید از ترموول‌های با پوشش مقاوم به سایش استفاده کرد.
2. نوع سنسور دما:
- اندازه سنسور: ترموول باید به اندازه کافی بزرگ باشد تا سنسور دما به راحتی در آن جای بگیرد.
- نوع اتصال سنسور: نوع اتصال سنسور به ترموول باید مشخص باشد (مانند رزوه ای یا فلنجی).
3. جنس مواد:
- استنلس استیل: پرکاربردترین جنس برای ترموول‌ها به دلیل مقاومت خوب در برابر خوردگی و دما.
- کربن استیل: ارزان‌تر از استنلس استیل، اما مقاومت کمتری در برابر خوردگی دارد و بیشتر در دماهای پایین استفاده می‌شود.
- آلیاژهای خاص: برای کاربردهای خاص با شرایط خورندگی یا دمای بالا، از آلیاژهایی مانند اینکونل، هستلوی و تیتانیوم استفاده می‌شود.
4. نوع اتصال:
- رزوه ای (Threaded): برای نصب آسان و سریع در لوله‌های کوچک.
- فلنجی (Flanged): برای اتصال محکم و مقاوم در لوله‌های بزرگ و فشارهای بالا.
- جوشی (Welded): برای اتصال دائمی و بدون نشتی، اما تعویض ترموول دشوار است.
5. طراحی:
- راست (Straight): ساده‌ترین نوع ترموول که برای بیشتر کاربردها مناسب است.
- پله ای (Stepped): برای افزایش دقت اندازه گیری دما و کاهش زمان پاسخ.
- مخروطی (Tapered): برای مقاومت بیشتر در برابر ارتعاش و جریان های قوی.
6. طول غوطه وری (Insertion Length):
- طول غوطه وری باید به اندازه‌ای باشد که سنسور دما در مرکز جریان سیال قرار گیرد تا دمای واقعی را اندازه گیری کند. معمولاً طول غوطه وری باید حداقل 10 برابر قطر ترموول باشد.
7. استانداردها و گواهینامه‌ها:
- مطمئن شوید که ترموول مطابق با استانداردهای مربوطه (مانند ASTM) ساخته شده است.
- در صورت نیاز، ترموول باید دارای گواهینامه‌های لازم (مانند گواهینامه ATEX برای مناطق خطرناک) باشد.
8. سازنده و کیفیت:
- از سازندگان معتبر و با سابقه ترموول تهیه کنید تا از کیفیت و عملکرد محصول اطمینان حاصل کنید.
- بررسی کنید که آیا سازنده خدمات پس از فروش و پشتیبانی فنی ارائه میدهد.
خلاصه:
قبل از تهیه ترموول، شرایط فرآیندی را به دقت بررسی کنید، نوع سنسور دما و جنس مواد مناسب را انتخاب کنید، نوع اتصال و طراحی ترموول را با توجه به نیازهای خود تعیین کنید، طول غوطه وری مناسب را در نظر بگیرید، و از سازندگان معتبر خرید کنید. با رعایت این نکات، می‌توانید ترموولی را انتخاب کنید که به خوبی نیازهای شما را برآورده کند و عملکرد قابل اعتمادی داشته باشد.
